Q=к_сn∙к₃∙N_уст, (1.7)

Где к_сn – коэффициент спроса на электроэнергию (табл.1.4);

к₃ – коэффициент одновременности работы оборудования к₃=О,4÷1).

е) Количество явного тепла, поступающего в помещение с открытой поверхности нагретой воды при известной скорости движения воздуха над поверхностью и температуре поверхности воды, приближенно можно определить по формуле (VI.18) [6, с. 63].

ж) При использовании пара в производственных помещениях для выполнения механической работы количество поступающего в помещение тепла может быть определено по формуле (VI.26) [6, с. 64]. При использовании пара на технологические нужды в некоторых случаях количество тепла, поступающего в помещение, определяется по расходу пара G_пар, кг/ч, прорывающегося в помещение через неплотности в технологических аппаратах и трубопроводах с учетом скрытой теплоты парообразования r, кДж/кг:

Q_пар=G_пар/2, (1.8)

Таблица 1.4

Значения коэффициента К

Наименование обоудования	Значение
Металлорежущие станки мелкосерийного производства	0,16
То же, при крупносерийном производстве	0,2
То же при тяжелом режиме работы – штамповальные прессы, автоматы, крупные токарные, фрезерные и расточные станки	0,25
То же с особо тяжелым режимом работы: приводы молотов, ковочных машин, очистных барабанов, бегунов и др.	0,4
Переносной электроинструмент	0,1
Вентиляторы	0,7
Насосы, компрессоры, Мотор - генераторы	0,75
Краны, тельферы	0,15
Сварочные трансформаторы дуговой электросварки	0,05
Однопостовые сварочные мотор - генераторы	0,35
Многопостовые сварочные мотор – генератор	0,7
Печи сопротивления, сушильные шкафы, нагревательные приборы	0,9
Установка высокой частоты - ТВЧ	0,08-0,12

Примечание: тепловыделения, определенные по выражению (1.7), не учитывает работу местных отсосов.

Количество пара, поступающего в помещения, иногда определяется в процентах (2-4%) от общего расхода пара на технологические нужды.

Тепло и влаговыделения от технологического оборудования можно определить по данным технологических испытаний данного вида технологического оборудования или определить по укрупненным показателям. Такие данные приведены в [7].

1.3.2. Определение количества тепла, поступающего за счет солнечной радиации

Поступление тепла в помещение в теплый период года через световые проемы и покрытия следует определять в соответствии с методикой, приведенной [8, с. 34].

При проектировании вентиляции, основываясь на параметрах А для теплого периода года, в том числе с испарительным охлаждением, теплопоступления через покрытия определяют по среднесуточным значениям без учета изменяющихся величин теплового потока в различные часы суток.

---

При определении теплопоступлений через лучепрозрачные ограждения расчетный час выбирается из следующих соображений:

- если в помещении все лучепрозрачные ограждения ориентированы в одном направлении, то за расчетный час следует принимать час максимальных теплопоступлений;

- если в помещении лучепрозрачные ограждения ориентированы в двух и более направлениях, то расчетных часов следует выбирать соответственно числу ориентаций и провести расчет всех теплопоступлений (через ограждения всех ориентаций) для каждого расчетного часа. За расчетные принимаются наибольшие теплопоступления;

- расчетный час должен приходится на период занятости помещения людьми или продолжения технологического процесса.

При расчете систем вентиляции допускаются следующие упрощения:

- ориентацию здания принимают с точностью до ±22,5⁰;

- время принимают поясное для данной местности;

- если нет специальных затеняющих козырьков, то затенение окна не учитывают.

При определении расчетного количества тепла, поступающего через лучепрозрачные ограждения, следует учитывать аккумуляцию части тепла внутренними ограждениями помещения.

1.4. Составление таблицы теплового баланса и ее анализ

После определения всех расходов тепла и теплопоступлений составляется таблица теплового баланса. Форма таблицы приводится в табл. 1.4.

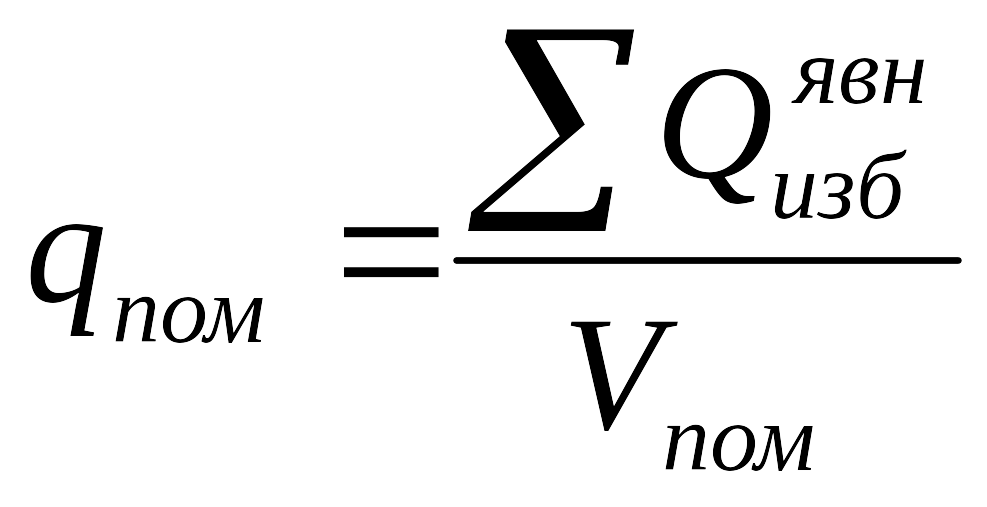

Основной целью составления таблицы теплового баланса является определение величины недостатков или избытков тепла в расчетные периоды года, и определение удельной теплонапряженности помещений по формуле:

(1.9)

На основании анализа статей теплопоступлений и тепловых потерь определяют тепловую нагрузку на систему дежурного отопления.

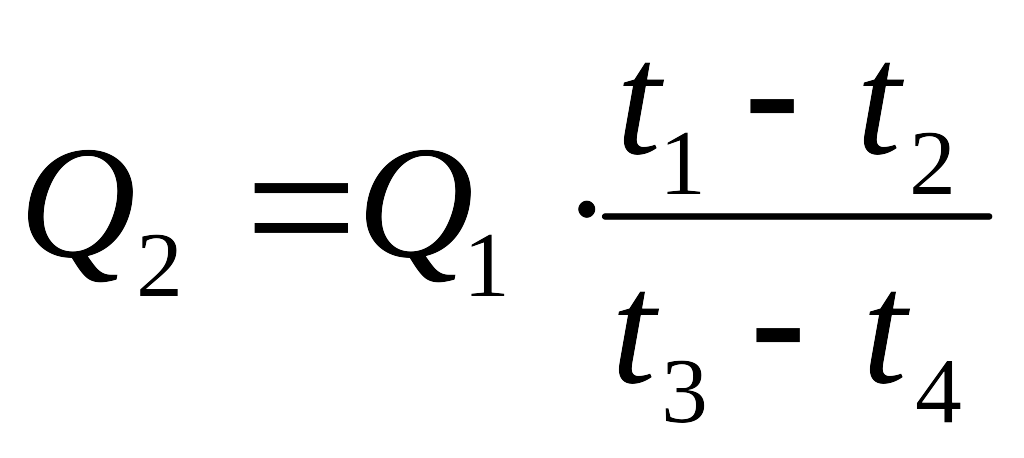

При необходимости перерасчета теплопотерь или теплопоступлений на изменившуюся разность температур пользуются формулой перерасчета:

(1.10)

где Q₁ – теплопотери при (t₃-t₄);

Q₂ – теплопотери при (t₁-t₂).

2. ОПРЕДЕЛЕНИЕ ВЛАГОВЫДЕЛЕНИЙ, ГАЗОВЫДЕЛЕНИЙ И ОБЪЕМОВ МЕСТНОЙ ВЕНТИЛЯЦИИ

2.1. Определение влаговыделений

Влага поступает в помещение с открытой поверхности емкостей, со смоченных поверхностей пола, оборудования и материалов.

Количество влаги, испаряющейся с открытой водной поверхности, определяется по выражению (VI.21) [6, с. 63]. Если вода значительное время находится в помещении (например, на полу помещения), то количество испаряющейся влаги можно найти из выражения (VI.24) [6, с. 64].

Количество влаги, испаряющейся с поверхности кипящей воды, ориентировочно принимается от 40 до 50 кг/ч с 1 м² поверхности иcпарений.

Количество пара, поступающего через неплотности технологического паропровода, обычно составляют 0,1 – 0,2 (от расхода пара).

При определении влаговыделений от оборудования снабженного местными отсосами, учитывается эффективность местных отсосов коэффициентом i_мо.

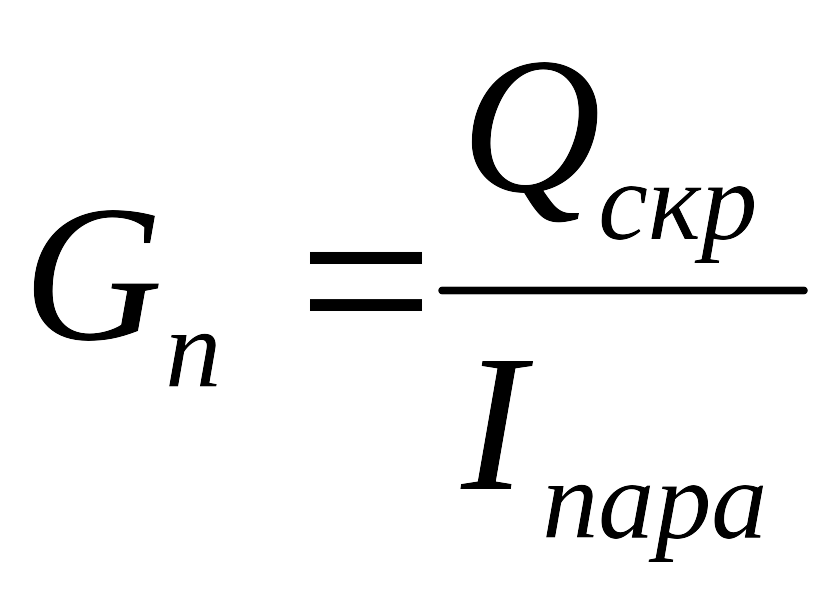

При определении количества влаговыделений необходимо помнить, что количество влаги, выделяющейся в помещении и количество скрытого тепла, поступающего с влагой, связаны выражением:

---

, (2.1)

где I_пара – теплосодержание пара при температуре воздуха в помещении.

Влаговыделения от технологического оборудования и влажных материалов можно определить на основании технологических данных или рекомендаций, изложенных в «Указаниях по проектированию отопления и вентиляции конкретных типов цехов и производств». Часть из них изложена в [7].

2.2. Определение газовыделений

При определении газовыделений со свободных поверхностей жидкости можно юпользовать зави:имосяь (VII.2) [6, с. 18], а при поступлении их через неплотности технологического оборудования используют формулу (VII.2) [6, с. 18].

Массовый расход паров растворителей, выделяющийся при окраске или лакировке изделий вне окрасочных камер, определяются по формуле (VII.5) [6, с. 79]

Газовыделения при работе дизельных и карбюраторных двигателей определяются соответственно по выражениям (VII.7 и VII.8) [6, с. 18]. При этом следует иметь ввиду, что при регулировании работы двигателя и применении шлангового отсоса в помещение поступает 10 % от выделяющихся вредностей.

Газовыделения при сварочных работах зависят от вида сварочных работ, применяемых сварочных материалов и технологического режима работы. Данные по газовыделениям при сварочных работах приводятся в [7].

2.3. Определение объемов местной приточной и вытяжной вентиляции

Местная приемочная вентиляция (воздушное душирование) - наиболее эффективный способ вентиляции для создания постоянных на постоянных рабочих местах требуемых метеорологических условий воздуха. Условия применения воздушного душирования, выбор параметров воздуха, конструктивные решения даны в главе 9 [5, с. 216-219].

В зависимости от конструктивных условий применения воздушного душирования применяются два расчета:

а) При боковой подаче воздуха расчет ведут в соответствии с разделом 9.2 А [5, с. 219].

б) При душировании по способу ниспадающего потока используют 9.2 Б [5, с. 221].

При определении объемов местной вытяжной вентиляции необходимо, прежде всего, учитывать наличие технологического оборудования со встречными местными отсосами. При этом расчет сводится к учету заданных технологических расходов удаляемого воздуха при определении воздухообмена, а также при конструктивных решениях систем вентиляции.

При определении объемов воздуха, удаляемого от местных отсосов, установленных у технологического оборудования, рекомендуется использовать главу 11 [5, с. 229], главу XIV [6, с. 238- 263], <<Нормы» и «Указания» по проектированию отопления и вентиляции для конкретных цехов и производств, часть из них приводится в [7].

При определении расхода воздуха, удаляемого панелью равномерного всасывания (она устанавливается для локализации вредностей у фиксированных постов ручной сварки), необходимо выбирать типовую панель в соответствии с габаритными размерами стола сварщика и определить расход воздуха по выражению:

---

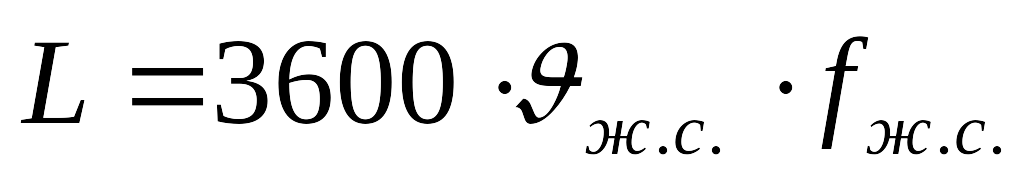

, (2.2)

где f_ж.с. – площадь живого сечения, определяется по табл. 2.1;

υ_ж.с. – принимается по [7].

Таблица 2.1

Характеристика типовых панелей всасывания (равномерного)

Обозначение с отсосом		Всасывающее отверстие		, м	Масса, кг
вверх	вниз	Живое сечение	А×В, мм		1П	2П-4П
1П6	2П6	0,086	600×645	280	24	25,7
1П7	2П7.5	0,11	750×645	315	30	41,4
2П-4П	Н	-------------------------------------------------------------
1П9	3П9	0,13	900×645	315	37,8	46,6
3П6	4П6	0,172	600×645	400	37,7	51,7
3П7.5	4П7.5	0,22	750×645	400	42,5	56,1
3П9	4П9	0,26	900×645	400	49	68,2

3. ПРИНЦИПИАЛЬНЫЕ РЕШЕНИЯ ОТОПЛЕНИЯ И ВЕНТИЛЯЦИИ

3.1. Общие рекомендации по принципиальным решениям отопления и вентиляции производственных помещений

Местная вытяжная вентиляция производственных цехов обеспечивает улавливание и удаление основного количества вредностей Однако некоторое количество вредных выделений поступает в цех и для ассимиляции этих вредностей необходимо устройство общеобменной вентиляции.

Расчет общеобменной вентиляции (механической и естественной) должен производиться для трех расчетных периодов года, т.к тепловые балансы в эти периоды и способы организации воздухообменов различны. Так, например, избытки тепла в переходный и особенно в летний период значительны, тогда как в зимний период в этом же помещении теплопотери могут превышать тепловыделения и баланс тепла по помещению отрицательный В летний период для вентиляции многих производственных помещений может быть использована аэрация, тогда как в переходный и зимний периоды использование аэрации ограничено.

Процесс определения расчетных воздухообменов в производственном помещении очень сложный и противоречивый. С одной стороны для правильного определения объемов общеобменной вентиляции необходимо выбрать способ и схему движения воздуха в помещении, знать параметры воздуха в характерных точках вентиляционного процесса. С другой стороны, способ вентиляции и параметры воздуха в характерных точках вентиляционного процесса зависят от величины расчетного воздухообмена. Поэтому рекомендуется следующая последовательность решения принципиальных вопросов отопления и вентиляции помещений:

1. Выбор схемы движения воздуха во все расчетные периоды года и способа подачи воздуха в помещение.

2. Определение воздухообменов в помещениях по отдельным типам вредностей и занесения их в таблицу воздушного баланса (см. табл. 3.1).

3. Выбор расчетных воздухообменов во все расчетные периоды года.

4. Выбор и обоснование способа обеспечения теплового режима помещений в рабочее и нерабочее время.

5. Выбор и обоснование способов организации (обеспечение) воздухообменов во все расчетные периоды года.

---

6. Уточнение параметров воздуха в характерных точках вентиляционного процесса.

7. Составление таблицы воздушного баланса (табл. 3 1).

3.2. Выбор схем движения воздуха во все расчетные периоды года

При выборе схемы движения воздуха в помещении нужно исходить из задачи, которая при этом ставится Здесь могут быть два варианта:

1. Воздухообмен создается для воздушного отопления помещения. В этом случае схема движения воздуха должна обеспечивать равномерность распределения параметров (температуры) по высоте помещения. Рекомендуется подача нагретого воздуха с большими скоростями в среднюю или верхнюю зону помещения, удаление из рабочей или верхней зоны. Схема должна обеспечивать хорошее перемешивание воздуха в объеме помещения. При подаче воздуха с небольшими скоростями теплый воздух под действием гравитационных сил будет всплывать и заполнять верхнюю часть помещения, что приводит к перегреву верней зоны и недогреву рабочей зоны.

2. При создании воздухообмена для борьбы с производственными вредностями схема движения воздуха должна совпадать с естественным движением вредностей. Например, при избытках тепла в помещении схема движения воздуха снизу вверх. Подавать приточный воздух нужно в наиболее чистую зону, а удалять из наиболее загрязненной При выборе скорости подачи воздуха нужно обеспечить заданную подвижность воздуха на рабочих местах и стремиться, чтобы приточные струи не размывали восходящие конвективные потоки от технологического оборудования.

При наличии в помещении местных откосов открытого или полуоткрытого типов, схема движения воздуха должна обеспечивать минимальную подвижность воздуха в зоне местных отсосов.

Если рассматриваемое помещение через проемы соединено с другими более «чистыми» или более «грязными» смежными помещениями, то необходимо рассмотреть вопрос предотвращения перетекания вредностей из более «грязных» помещений в более «чистые». Для этого в меньшем по объему помещении предусматривается дебаланс механической вентиляции в размере 10-15% от воздухообмена в этом помещении. Отрицательный дебаланс предусматривается в более «грязном» помещении и положительный – в более «чистом».

3.3. Определение воздухообменов в помещениях по отдельным типам вредностей

Для определения воздухообменов общеобменной вентиляции составляют расчетную схему помещения с нанесением расходов и параметров. Например:

Расчетная схема помещения

с_р.з.

G_м.о.

G_y,c_y

G, t - массовый расход и температура воздуха;

с – концентрация вредностей;

индексы: пер. – переток,

м.о. – местный отсос,

о.п. – общеобменный приток,

у- уходящий воздух из верхней зоны;

Q_изб – избытки тепла в данном помещении в рассматриваемый период года;

М_n– количество вредных веществ, выделяющихся в помещении в единицу времени.

---
