На основании расчетной схемы составляют уравнение балансов вредностей и уравнение баланса воздуха. Принципы составления балансных уравнений изложены в § 17 главы VI[6]. Совместное решение двух уравнений (баланса вредностей и баланса по воздуху) относительно расчетного воздухообмена даст решение задачи для данного типа вредностей.

В § 35 главы VIII [6] подробно рассмотрены различные варианты расчета воздухообмена в помещениях на основании решения балансных уравнений. Здесь же приведены расчетные формулы для определения воздухообмена по различным видам вредных выделений и различным схемам организации воздухообмена.

Расчетные параметры внутреннего и наружного воздуха принимаются в соответствии с разд. 1.1. данного метод-го указания.

Параметры приточного воздуха выбираются в зависимости от схемы организации воздухообмена, условий и места подачи приточного воздуха в помещение, в соответствии с рекомендациями изложенными на с. 92 [6].

Параметры воздуха, удаляемого из помещений, зависят от большего числа факторов, основным из которых является организация движения (перемешивания) воздуха в объеме помещения. Параметры удаляемого воздуха для производственных помещений рекомендуется определять, основываясь на экспоненциальных данных через опытный коэффициент «m». Физический смысл коэффициента «m» заключается в том, что он показывает долю общих избытков тепла (вредности), которые влияют на температуру (концентрацию) в рабочей зоне помещения.

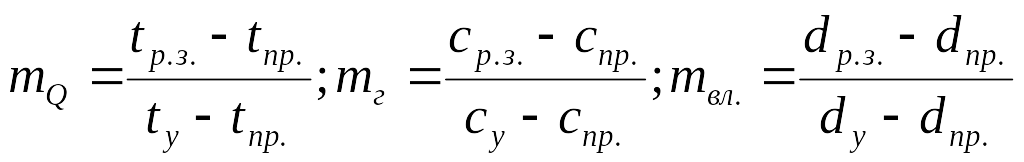

Коэффициент «m» определяется по следующим зависимостям:

(3.1)

или

, (3.2)

Значение коэффициентов «m» для различных типов цехов производственных зданий приводятся в Я и в нормативной литературе по проектированию отопления и вентиляции различных цехов.

Необходимо иметь ввиду, что определенное значение коэффициента «m» подразумевает определенную схему и организацию движения воздуха, характерную для данного типа промышленного помещения.

При определении воздухообмена из балансных уравнений может встретиться случай получения отрицательного воздухообмена или воздухообмена меньше, чем объем воздуха, удаляемого местными отсосами Этот вариант имеет следующий физический смысл; объем местной вытяжной вентиляции большой и теплоизбытков немного. Воздух, идущий на компенсацию вытяжки местных отсосов, полностью ассимилирует теплоизбытки, нагреваясь от температуры притока до температуры рабочей зоны. В этом случае за расчетный воздухообмен по местным отсосам. Если приточный воздух подается в рабочую зону и удаляется местными отсосами из рабочей зоны, то назначается дополнительный воздухообмен из верхней зоны в размере к_р=(0,5-1,5) для вентиляции верхней зоны. Этот воздухообмен заносится в графу «прочий» таблицы воздушного баланса и при определении расчетного воздухообмена суммируется с воздухообменом по местным отсосам.

---

Все расчетные воздухообмены по отдельным типам производственных вредностей заносятся в таблиц воздушного баланса (табл. 3.1, графы 4-9).

3.4. Выбор расчетных воздухообменов во все расчетные гвриоды

В качестве расчетного воздухообмена по расчетному периоду принимается максимальный из всех воздухообменов, определенных по отдельным типам производственных вредностей, включая воздухообмен по местным отсосам. Если воздухообмен по местным отсосам из рабочей зоны преобладает над другими воздухообменами, то в качестве расчетного воздухообмена принимается суммарный из воздухообмена по местным отсосам и из верхней зоны.

Расчетный воздухообмен заносится в графу 9 табл. 3.1. Необходимо, отметить, что здесь расчетный воздухообмен принимается как минимальный воздухообмен, удовлетворяющий санитарно-гигиеническим требованиям, в отличий от понятия «расчетный воздухообмен», изложенного на с. 94-95 [6]. Там в понятие «расчетный воздухообмен», вложен смысл воздухообмена, обеспечиваемого в результате работы проектируемых систем вентиляции. Дело в том, что при определении количества и производительности систем вентиляции, обслуживающих помещение или группу помещений, в некоторых случаях, исходя из конструктивных или других соображений, бывает выгодно увеличить воздухообмен в отдельных помещениях по сравнению с минимально необходимым в тот или иной период года.

После определения расчетных (минимально необходимых воздухообменов) и заполнения табл. 3.1 графы 9, определяют кратность воздухообмена:

, (3.3)

Кратность воздухообмена носит характер удельного показателя воздухообмена в помещении. По расчетной кратности воздухообмена можно приближенно оценить правильность расчета воздухообмена при сравнении с кратностями воздухообменов в других аналогичных производственных помещениях, точно также, как по удельной теплонапряженности помещения q можно ориентировочно оценить тепловой баланс помещения. Расчетные кратности воздухообменов заносят в графу 10 табл. 3.1.

3.5. Выбор и обоснование способа обеспечения теплового режима помещений в рабочее и нерабочее время

Вопросы отопления нужно решать как для рабочего времени, так и для нерабочего, т.е. когда тепловой режим помещения существенно меняется.

Наибольшее распространение для отопления производственных помещений получили три принципиальных варианта: воздушное отопление, совмещенное с вентиляцией; водяное или паровое отопление с местными нагревательными приборами и воздушное отопление с использованием воздушно-отопительных агрегатов. Каждый из вариантов решения отопления производственных помещений имеют свои преимущества и недостатки, которые хорошо изложены в литературе [2,4,5]. В качестве дежурного отопления обычно используют часть систем, обеспечивающих отопление в рабочее время.

---

В качестве определяющего критерия при выборе варианта системы отопления используют возможность обеспечения требуемых по санитарным нормам параметров воздуха на всех рабочих местах производственного помещения. С этой точки зрения воздушное отопление имеет существенный недостаток Он заключается в том, что при этом варианте отопления не локализируются ниспадающие холодные потоки воздуха вдоль наружных вертикальных ограждений, и происходит охлаждение рабочей зоны, прилегающей к этим ограждениям. Если в рабочей зоне, прилегающей к вертикальным наружным ограждениям на расстоянии менее 2-х метров, имеются постоянные рабочие места, необходимо предусматривать мероприятия, локализирующие эти ниспадающие потоки холодного воздуха. В качестве таких мероприятий может быть рекомендовано использование местных нагревательных приборов, а также раздача теплового приточного воздуха в нижней части вертикальных наружных ограждений.

Как показывают технико-экономические расчеты сравнение вариантов систем отопления промышленных зданий, наиболее экономичным является вариант воздушного отопления совмещенного с вентиляций, по сравнению с системой водяного или парового отопления с местными нагревательными приборами.

При воздушном отоплении помещений, нужно стремиться как можно лучше перемешать нагретый воздух в объеме. С этой целью предпочтительно использование воздухораспределителей для сосредоточенной раздачи воздуха с большими скоростями.

Воздушное отопление с использованием воздушно- отопительных агрегатов имеет существенный недостаток, который заключается в перегреве верхней зоны помещения. Температура воздуха, выходящего из воздушно-отопительных агрегатов, как правило, достаточно высокая. Поэтому образуется сильно изотермическая струя. Под действием архимедовых сил такая струя изменяет свое первоначальное направление и поднимается в верхнюю часть помещения. Такое же положение возникает при подаче приточного воздуха сильно неизотермическими струями системы приточной вентиляции. При выборе вариантов систем отопления производственных помещений необходимо учитывать их надежность [2].

Практически выбор систем отопления нужно начинать с составления возможных (по санитарно-гигиеническим и технологическим требованиям) вариантов. Затем, провести сравнительный анализ вариантов по всем показателям и окончательно принять наилучший вариант.

---

Таблица 3.1

Таблица воздушного баланса

Наименование помещения и внутренний объем V, м3	Расчетный период и tвн	Воздухообмен,						Крат-ность воз-духо-обме-на 1/ч	Приточная вентиляция
									Механическая				Естествен-ная
									Общеобменая		Местная		Общеобменная
		По тепло-збыт-кам	По влаговы-делениям	По газовы-делени-ям	По мест-ным отсо-сам	Про-чий	Рас-чет-ный
1	2	3	4	5	6	7	8	9	10	11	12	13	14	15
	Холодный
	Переходный
	Теплый

Приточ. вент.
Про-чая	Всего кг/ч	№ вент. сис-тем	Механическая					Естественная				Прочая		Всего кг/ч	№ вент. сис-тем	При-меча-ние
			Общеобменная			Местная		Общеобмен-ная		Местная
16	17	18	19		20	21	22	23	24	25	26	27	28	29	30	31

Примечание: таблицу воздушного баланса оформляют на нестандартном листе, позволяющем сделать таблицу без разрывов и переносов

---

3.6. Выбор и обоснование способов организации (обеспечения) воздухообменов во все расчетные периоды года

На этом этапе проектирования, прежде всего, нужно решить вопрос о воздухообмене, который будет обеспечиваться за счет работы механических систем вентиляции. Величину этого воздухообмена выбирают, сравнивая расчетные воздухообмены помещения для различных периодов года, а также имея ввиду возможность (по санитарно-гигиеническим требованиям и конструктивным особенностям помещения) использования естественной вентиляции. Для небольших производственных помещений, обслуживаемых одной приточной вентустановкой, выбирается (в объемных единицах) производительность, необходимая в самый неблагоприятный период года, т.е. равная максимальной величина воздухообмена помещения, который должен обеспечиваться за счет работы механической системы. В остальные периоды года, если необходима работа механической системы вентиляции, производительность ее (в объемных единицах) принимается неизменной.

Для многих производственных помещений производительность механических систем вентиляции бывает максимальной в переходный период. В этот период достаточно большие избытки тепла. Использование естественной вентиляции для ассимиляции недопустимо по санитарно-гигиеническим или другим требованиям. Для таких помещений производительность механических систем вентиляции бывает завышена в холодный период, т.к. одно и тоже вентиляционное оборудование работает с одной и той же производительностью L, м³/ч) в переходный и холодный периоды. Следовательно, в холодный триод года получается завышенный расход тепла на обработку завышенного количества воздуха. В таких случаях по экономическим соображениям целесообразно использовать частичную рециркуляцию, если это не противоречит санитарно-гигиеническим и противопожарным требованиям.

Предусматривать частичную рециркуляцию очень удобно, если приточная вентустановка обслуживает одно помещение и несколько сложнее решается вопрос с рециркуляцией, если вентсистема обслуживает ряд помещений.

Вопросы рециркуляции (полной или частичной) необходимо решать при работе систем вентиляции на режим дежурного отопления. Условия применения рециркуляции изложены в п.4.44-4.46 [2, с. 14].

При применении рециркуляции необходимо определить количественное соотношение наружного и рециркуляционного воздуха Обычно, минимальное количество наружного воздуха принимается равным воздухообмену, необходимому для ассимиляции газовыделений, но не менее количества воздуха, подаваемого в помещение для компенсации местной вытяжной вентиляции.

Для больших производственных помещений, которые обслуживаются несколькими приточными и вытяжными системами вентиляции, производительность механических систем выбирается равной максимальному воздухообмену, который должен быть обеспечен за счет работы механических систем. В остальные периоды года, когда требуются меньшие воздухообмены за счет работы механических систем, выключается часть вентустановок с тем, чтобы суммарный воздухообмен всех оставшихся был равен необходимому воздухообмену в рассматриваемый период. Другими словами, производительность отдельных вентустановок и их число выбирается таким образом, чтобы была возможность количественного, ступенчатого регулирования воздухообмена в различные периоды.

---
