Введение

Все началось с идеи научить машину считать или хотя бы складывать многоразрядные числа. Еще около 1500 г. Леонардо да Винчи разработал эскиз 13-разрядного суммирующего устройства. Это была первая попытка решить указанную задачу. Первую же действующую машину построил в 1642 г. французский физик и математик Блез Паскаль.

Спустя почти двести пятьдесят лет появился широко используемый агрегат – арифмометр, выполняющий 4 арифметических действия. Уже в начале XIX века уровень развития ряда наук и областей практической деятельности был столь высок, что они требовали огромного объема вычислений, выходящих за пределы возможностей человека. Над созданием и совершенствованием соответствующей техники работали как выдающиеся ученые, так и неизвестные изобретатели, и инженеры, посвятившие свою жизнь конструированию вычислительных устройств. Так, например, в 1822 г. английский математик Чарльз Бэббидж спроектировал, и почти 30 лет строил машину, которая сначала была названа «разносной», а позднее «аналитической». Именно в «аналитическую» машину были заложены принципы, ставшие фундаментальными для вычислительной техники:

·  Автоматическое выполнение операций – необходимость, чтобы операции следовали одна за другой безостановочно, без «зазоров», требующих непосредственного вмешательства человека.

·  Работа по вводимой «на ходу» программе – для автоматического выполнения операций программа должна вводиться в исполнительное устройство со скоростью, соизмеримой со скоростью выполнения операций. Бэббидж предложил использование перфокарт, с предварительно записанной программой.

·  Необходимость специального устройства для хранения данных – блок памяти, который Бэббидж назвал «складом».

Все эти идеи натолкнулись на невозможность реализации из-за механической основы вычислительных устройств.

Впервые автоматически действующие вычислительные устройства появились в середине XX века. Это стало возможно при использовании электромеханических реле наряду с механической конструкцией. Работы над релейными машинами велись вплоть до 1944 г. пока под руководством Говарда Айкена на фирме IBM не была запущена машина «Марк-1», впервые реализовавшая идеи Бэббиджа.

В России в начале 50-х под руководством Н. И. Бессонова была создана одна из самых мощных релейных машин РВМ-1: она выполняла до 20 умножений в секунду с достаточно длинными двоичными числами.

Первой же действующей ЭВМ стал ENIAC, созданный под руководством Д. Моучли и П. Эккерта. ENIAC содержал 18 тысяч электронных ламп и множество электромеханических элементов.

Но эти и ряд других первых ЭВМ не имели важнейшего качества – программы не хранились в памяти машин, а набирались при помощи внешних коммутирующих устройств. Первая ЭВМ с хранимой программой EDSAC была построена в Великобритании в 1949 г.

Первая отечественная ЭВМ – МЭСМ была создана в 1951 г. под руководством Л. А. Лебедева. Одной из лучших в мире для своего времени была БЭСМ-6, созданная в середине 60, и долгое время бывшая базовой в обороне, космических и научно-технических исследованиях в СССР.

С развитием вычислительной техники появлялись новые ЭВМ, гораздо более мощные и меньшие в размерах, чем свои первые предшественники, называемые в наше время ПК – персональный компьютер. Наряду с базовой конструкцией ПК развивались и периферийные устройства (ПУ), о которых и пойдет речь далее.

ГЛАВА 1. Виды и назначение периферийных устройств

1.1 Внешние устройства персонального компьютера. Их назначения и основные характеристики

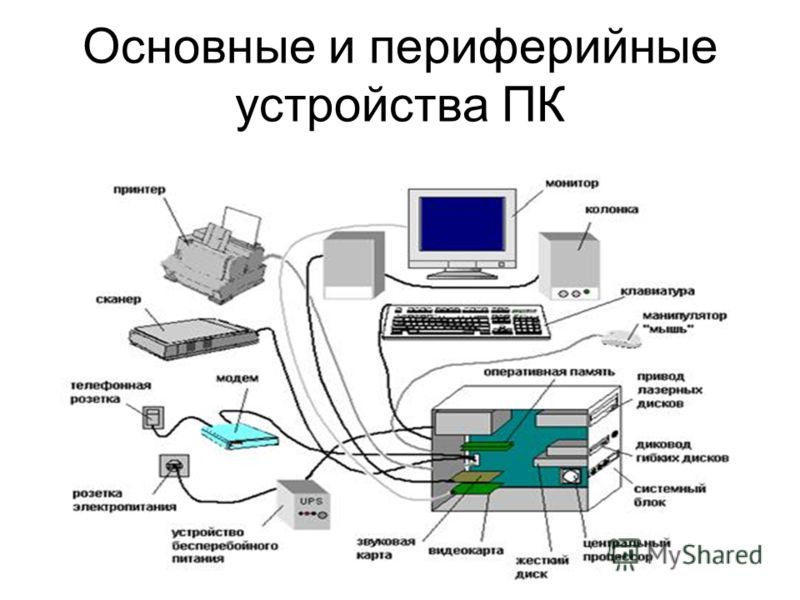

Внешние (периферийные) устройства персонального компьютера составляют важнейшую часть любого вычислительного комплекса. Стоимость внешних устройств в среднем составляет около 80-85% стоимости нашего комплекса. Внешние устройства обеспечивают взаимодействие компьютера с окружающей средой — пользователями, объектами управления и другими компьютерами.

Внешние устройства подключаются к компьютеру через специальные разъемы-порты ввода-вывода. Порты ввода-вывода бывают следующих типов:

• параллельные (обозначаемые LPT1 — LPT4) — обычно используются для подключения принтеров;
• последовательные (обозначаемые СОМ1 — COM4) — обычно к ним подключаются мышь, модем и другие устройства.

К внешним устройствам относятся:

• устройства ввода информации;
• устройства вывода информации;
• диалоговые средства пользователя;
• средства связи и телекоммуникации.

К устройствам ввода информации относятся:

• клавиатура — устройство для ручного ввода в компьютер числовой, текстовой и управляющей информации;
• графические планшеты (дигитайзеры) — для ручного ввода графической информации, изображений путем перемещения по планшету специального указателя (пера); при перемещении пера автоматически выполняется считывание координат его местоположения и ввод этих координат в компьютер;
• сканеры (читающие автоматы) — для автоматического считывания с бумажных носителей и ввода в компьютер машинописных текстов, графиков, рисунков, чертежей;
• устройства указания (графические манипуляторы) — для ввода графической информации на экран монитора путем управления движением курсора по экрану с последующим кодированием координат курсора и вводом их в компьютер (джойстик, мышь, трекбол, световое перо);
• сенсорные экраны — для ввода отдельных элементов изображения, программ или команд с полиэкрана дисплея в компьютер).

К устройствам вывода информации относятся:

• графопостроители (плоттеры) — для вывода графической информации на бумажный носитель;
• принтеры — печатающие устройства для вывода информации на бумажный носитель.

Основные виды принтеров:

• матричные — изображение формируется из точек, печать которых осуществляются тонкими иглами, ударяющими бумагу через красящую ленту. Знаки в строке печатаются последовательно. Количество иголок в печатающей головке определяет качество печати. Недорогие вдринтеры имеют 9 иголок. Более совершенные матричные принтеры имеют 18 и 24 иглы;
• струйные — в печатающей головке имеются тонкие трубочки — сопла, через которые на бумагу выбрасываются мельчайщие капельки чернил. Матрица печатающей головки обычно содержит от 12 до 64 сопел. В на-Встоящее время струйные принтеры обеспечивают разрешающую способность до 50 точек на миллиметр и скорость печати до 500 знаков в секунду при отличном качестве печати, приближающемся к качеству лазерной печати. Струйные принтеры выполняют и цветную печать, но разрешающая способность при этом уменьшается примерно вдвое;
• лазерные — применяется электрографический способ формирования изображений. Лазер служит для создания сверхтонкого светового луча, вычерчивающего на Поверхности предварительно заряженного светочувствительного барабана контуры невидимого точечного электронного изображения. После проявления электронного Воображения порошком красителя (тонера), налипающей на разряженные участки, выполняется печать — перенoc тонера с барабана на бумагу и закрепление изображения на бумаге разогревом тонера до его расплавления. Лазерные принтеры обеспечивают наиболее высококачественную печать с высоким быстродействием. Широко используются цветные лазерные принтеры.

К диалоговым средствам пользователя относятся:

• видеотерминалы (мониторы) — устройства для отображения вводимой и выводимой информации. Видеотерминал состоит из видеомонитора (дисплея) и видеоконтроллера (видеоадаптера). Видеоконтроллеры входят в состав системного блока компьютера (находятся на видеокарте, устанавливаемой в разъем материнской платы). Видеомониторы относятся к внешним устройствам компьютера. Основной характеристикой монитора является разрешающая способность, которая определяется максимальным количеством точек, размещающихся по горизонтали и по вертикали на экране монитора. Современные мониторы имеют стандартные значения разрешающей способности от 640 X 480 до 1600 х 1200, но реально могут быть и другие значения. Могут использоваться как цветные, так и монохромные мониторы;
• устройства речевого ввода-вывода информации. К ним относятся различные микрофонные акустические системы, а также различные синтезаторы звука, выполняющие преобразование цифровых кодов в буквы и слова, воспроизводимые через динамики или звуковые колонки, подсоединенные к компьютеру.

Средства связи и телекоммуникации используются для подключения компьютера к каналам связи, другим компьютерам и компьютерным сетям. К этой группе прежде всего относятся сетевые адаптеры. В качестве сетевого адаптера чаще всего используются модемы (модулятор-демодулятор).

Многие из названных выше устройств относятся к условно выделенной группе — средствам мультимедиа.

Средства мультимедиа — это комплекс аппаратных и программных средств, позволяющих человеку общаться компьютером, используя самые разные естественные для себя среды: звук, видео, графику, тексты, анимацию и др. К средствам мультимедиа относятся:

• устройства речевого ввода и вывода информации;
• микрофоны и видеокамеры, акустические и видеовоспроизводящие системы с усилителями, звуковыми колонками, большими видеоэкранами;
• звуковые и видеоплаты, платы видеозахвата, снимающие изображение с видеомагнитофона или видеокамеры и вводящие его в компьютер;
• сканеры;
• вешние запоминающие устройства большой емкости на оптических дисках, часто используемые для записи звуковой и видеоинформации.

1.2 Назначение и группы периферийных устройств

Назначение и группы периферийных устройств. Основное назначение ПУ - обеспечить поступление в ПК из окружающей среды программ и данных для обработки, а также выдачу результатов работы ПК в виде, пригодном для восприятия человека или для передачи на другую ЭВМ, или в иной, необходимой форме.

ПУ в немалой степени определяют возможности применения ПК. Периферийные устройства можно разделить на несколько групп по функциональному назначению: 1.Устройства ввода-вывода – предназначены для ввода информации в ПК, вывода в необходимом для оператора формате или обмена информацией с другими ПК. К такому типу ПУ можно отнести внешние накопители (ленточные, магнитооптические), модемы. 2.Устройства вывода – предназначены для вывода информации в необходимом для оператора формате. К этому типу периферийных устройств относятся: принтер, монитор (дисплей), аудиосистема. 3.Устройства ввода – Устройствами ввода являются устройства, посредством которых можно ввести информацию в компьютер.

Периферийные устройства можно разделить на несколько групп по функциональному назначению:

1.  Устройства ввода-вывода – предназначены для ввода информации в ПК, вывода в необходимом для оператора формате или обмена информацией с другими ПК. К такому типу ПУ можно отнести внешние накопители (ленточные, магнитооптические), модемы.

2.  Устройства вывода – предназначены для вывода информации в необходимом для оператора формате. К этому типу периферийных устройств относятся: принтер, монитор (дисплей), аудиосистема.

3.  Устройства ввода – Устройствами ввода являются устройства, посредством которых можно ввести информацию в компьютер. Главное их предназначение - реализовывать воздействие на машину. К такому виду периферийных устройств относятся: клавиатура (входит в базовую конфигурацию ПК), сканер, графический планшет и т.д.

4.  Дополнительные ПУ – такие как манипулятор «мышь», который лишь обеспечивает удобное управление графическим интерфейсом операционных систем ПК и не несет ярко выраженных функций ввода либо вывода информации; WEB-камеры, способствующие передаче видео и аудио информации в сети Internet, либо между другими ПК. Последние, правда, можно отнести и к устройствам ввода, благодаря возможности сохранения фото, видео и аудио информации на магнитных или магнитооптических носителях.

Каждые из перечисленных групп устройств выполняют определенные функции ограниченные их возможностями и назначением.

Главное их предназначение - реализовывать воздействие на машину. К такому виду периферийных устройств относятся: клавиатура (входит в базовую конфигурацию ПК), сканер, графический планшет и т.д. 4.Дополнительные ПУ – такие как манипулятор «мышь», который лишь обеспечивает удобное управление графическим интерфейсом операционных систем ПК и не несет ярковыраженных функций ввода либо вывода информации; WEB-камеры, способствующие передаче видео и аудио информации в сети Internet, либо между другими ПК. Последние, правда, можно отнести и к устройствам ввода, благодаря возможности сохранения фото, видео и аудио информации на магнитных или магнитооптических носителях.

Каждые из перечисленных групп устройств выполняют определенные функции ограниченные их возможностями и назначением.

1.3 Периферийные устройства ввода-вывода информации

Периферийные устройства ввода-вывода бывают нескольких видов в зависимости от назначения.

Внешние накопители

· Ленточные (магнитные) накопители – стримеры. Благодаря достаточно большому объему и довольно высокой надежности чаще всего используются в рамках устройств резервного копирования данных на предприятиях и в крупных компаниях (хранят резервные копии баз данных и другой важной информации).
