Лабораторная работа № 1. ТОПОГРАФИЧЕСКИЕ КАРТЫ

Цель работы

Усвоение правил и всевозможных приемов, производимых по топографическим картам.

2 Теоретические сведения

Топографические карты являются общегосударст­венными, предназначаются для детального изучения и оцен­ки местности, ориентирования на ней, для измерений и расче­тов при разработке и проведении различных мероприятий хо­зяйственного и оборонного значения, а также для других видов научно-исследовательских работ, требующих использо­вания точных данных об объектах местности.

Топографические карты дают общую характеристику местности. На них с математической точностью и одинаковой полнотой изображаются все видимые объекты территории с четким сохранением их планового положения. Географиче­ское содержание карты ограничено внутренней рамкой, кото­рая является элементом ее математической основы. Все, что расположено за ней на ее полях, называется зарамочным со­держанием.

Зарамочное содержание топографических карт всех масш­табов стандартно; оно способствует быстрому выполнению по карте различных измерений и вычислений, повышающих ценность ее использования.

3 Содержание лабораторной работы

3.1 Масштаб топографической карты

В соответствии с государственным стандартом со­здаются карты следующих масштабов:

среднемасштабные карты 1 : 1 000 000 1 : 500 000 1 : 200 000

крупномасштабные карты 1 : 100 000 1 : 50 000 1 : 25 000 1 : 10 000

Топографические карты в зависимости от масштаба раз­личаются по точности, полноте и детальности отображения объектов. Чем меньше знаменатель масштаба карты, тем крупнее передаваемые на ней размеры объектов и достовернее их изображение. По мере уменьшения масштаба карты теря­ют свою топографическую точность, сохраняя в полной мере географическое соответствие объектов местности.

Масштаб топографической карты - отношение отрезка на карте к горизонтальному проложению соответствующего ему от­резка на местности.

На карте указывается масштаб численный, именованный и линейный. Все три обозначения масштаба расположены за внешней южной рамкой листа топографической карты.

Задание 1.1. Найти именованные масштабы для заданных численных масштабов (столбцы а, б, табл. 1.1).

Методические указания. Численный масштаб, подписывае­мый на топографической карте, является безразмерной вели­чиной. Например, численный масштаб 1:10 000 означает, что любой единице длины на карте соответствуют 10 000 та­ких же единиц на местности, т. е. 1 мм - 10 000 мм, что рав­нозначно для выражения: в 1 мм - 10 м или в 1 см - 100 м.

Задание 1.2. Найти численный масштаб по заданному имено­ванному масштабу. Например, именованный масштаб: «В 1см 50 м».

Число в метрах во второй части масштаба переведем в сан­тиметры. Учитывая, что в 1 м 100 см, получим 5000 см. Чис­ленный масштаб 1:5 000.

---

Задание 1.3. Определить предельную точность масштаба карты, графическую точность карты и точность тиражного отти­ска карты.

Методические указания. Предельная точность масштаба карты представляется длиной такого отрезка на местности, который соответствует на карте отрезку в 0,1 мм.

Графическая точность - 0,2 мм - это допустимая ошибка в положении объекта на карте.

Точность тиражного оттиска изданной карты зависит от дефор­мации бумаги при ее печати и других причин, она составляет величину 0,5 мм в масштабе карты.

Пример. Для масштаба 1:300 000 в 1 мм на карте - 300 м на местности; предельная точность масштаба 0,1 мм соответствует 30 м, графическая точность масштаба 0,2 мм - 60 м, точность тиражного оттиска 0,5 мм - 150 м.

---

Таблица 1.1

Варианты для выполнения заданий 1.1-1.5

Номер варианта	Задание 1.1		Задание 1.2	Задание 1.3	Задание 1.4
	а	б			Отрезок на карте, мм	Отрезок на местности, м
1	1 : 1000	1 : 25000	в 1 см 2 км	1 : 5000	96	960
2	1 : 5000	1 : 200000	в 1 см 250 м	1 : 10000	43,4	1085
3	1 : 2500	1 : 100000	в 1 см 50 м	1 : 50000	7,3	730
4	1 : 200	1 : 500000	в 1 см 10 м	1 : 25000	36,8	7360
5	1 : 500	1 : 1000000	в 1 см 5 км	1 : 200000	23	230
6	1 : 250	1 : 2000	в 1 см 5 м	1 : 500000	8,4	210
7	1 : 10000	1 : 25000	в 1 см 500 м	1 : 10000	21,3	1065
8	1 : 10000	1 : 50000	в 1 см 5 км	1 : 5000	29,2	146
9	1 : 5000	1 : 200000	в 1 см 50 м	1 : 1000	13	650
10	1 : 1000	1 : 500000	в 1 см 25 м	1 : 1000000	29,4	735
11	1 : 2500	1 : 1000000	в 1 см 50 м	1 : 200000	13	650
12	1 : 500	1 : 300000	в 1 см 25 м	1 : 50000	15,3	1530
13	1 : 1000	1 : 200000	в 1 см 10 км	1 : 25000	12,6	315
14	1 : 2000	1 : 25000	в 1 см 100 м	1 : 500	2,2	110
15	1 : 5000	1 : 100000	в 1 см 200 м	1 : 25000	265	1325
16	1 : 5000	1 : 200000	в 1 см 3 км	1 : 500000	76	1900

---

Задание 1.4. Определить масштаб карты по измеренному на ней отрезку, если известно горизонтальное проложение соот­ветствующего ему расстояния на местности.

Методические указания. Согласно определению масштаба сле­дует составить отношение:

Длина отрезка на карте .

Длина горизонтального проложения на местности

Масштаб принято выражать в виде дроби, в числителе ко­торой единица. Для определения масштаба числитель и зна­менатель дроби следует разделить на числитель.

Пример. 24,7 мм : 2470 м = 24,7 мм : 2 470 000 мм =

Задание 1.5. Вычертить в тетради линейный масштаб для численного масштаба, указанного в табл. 1.1 в столбце к заданию 1.3.

Методические указания. Линейный масштаб - это графическое выражение масштаба карты (рис. 1.1). Прямолинейная шкала линейного масштаба разделена на части, включающие в себя целое число сантиметров (может быть длиной 1-5 см в зави­симости от численного масштаба). Вправо от нуля оцифрова­ны целые единицы, десятки, сотни или тысячи метров. Влево от нуля дан отрезок, называемый основанием масштаба, который разделен на более мелкие части. Самая малая размеченная часть называется ценой деления линейного масштаба.

Рис. 1.1. Положение измерителя на линейном масштабе при измерении длин отрезков

При расчете основания линейного масштаба нужно, чтобы его величина соответствовала 1, 10, 100 м или км и оцифровка его делений состояла из единицы и нулей.

Например, для масштаба 1:50 000 основание 2 см, так как в 1 см карты - 500 м, а в 2 см - 1000 м или в 2 см - 1 км.

При вычерчивании следует очень точно разделить основание линейного масштаба на части, используя при этом методику де­ления отрезка с помощью измерителя, треугольника и линейки.

Например, разделим на 10 частей основание линейного масштаба АВ (рис. 1.2).

На прямой АС, проведенной под любым углом к основа­нию линейного масштаба, отложим 10 равных отрезков любой длины. Последний отрезок соединим с крайней точкой осно­вания - точкой В. С помощью треугольника и линейки про­ведем 10 линий, параллельных ВС. Эти линии разделят осно­вание на десять равных частей. Если основание линейного масштаба равно 1 см, то его можно разделить на пять частей.

Рис 1.2. Деление отрезка на равные части

3.2 Картометрические работы

Измерение расстояний на картах. Измерения рас­стояний производят с помощью специальных приборов, а при их отсутствии используют простейшие способы и приемы, легко выполнимые при наличии измерителя, прозрачной бу­маги и бумаги в клетку.

Задание 1.6. Измерить расстояние по прямой между двумя точками с точностью до 0,5 мм в масштабе карты. На карте выбрать две точки в населенных пунктах, удаленных друг от друга примерно на расстояние 15 см. Указать наименование квадрата, в котором расположены эти точки (рис. 1.3), результаты записать в рабочую табл. 1.

---

Рабочая таблица 1

Номер точки	Квадрат	Номер точки	Квадрат	Расстояние, км
1		2

Методические указания. Прямолинейные отрезки измеряют по топографической карте с помощью измерителя и линейно­го масштаба, методика определения коротких расстояний по которому графически представлена на рис. 1.1.

Рис 1.3. Определение номера квадрата по карте

Методика определения больших расстояний с помощью измерителя и линейного масштаба показана на рис. 1.4, а.

Если раствор измерителя больше длины линейного масш­таба, то нужно «сбросить» целое число километров, как это показано на рис. 1.4, а (позиции измерителя 1 и 2), а остаток измерить обычным путем. К результату в позиции 3 нужно добавить число «сброшенных» километров. Полученный ре­зультат: 5 км и 700 м.

Для измерения расстояний с повышенной точностью ис­пользуют специально построенный график, называемый попе­речным масштабом. Он повышает точность линейного масштаба карты в 10 раз и более.

На рис. 1.4, б-г представлены поперечные масштабы с различными основаниями.

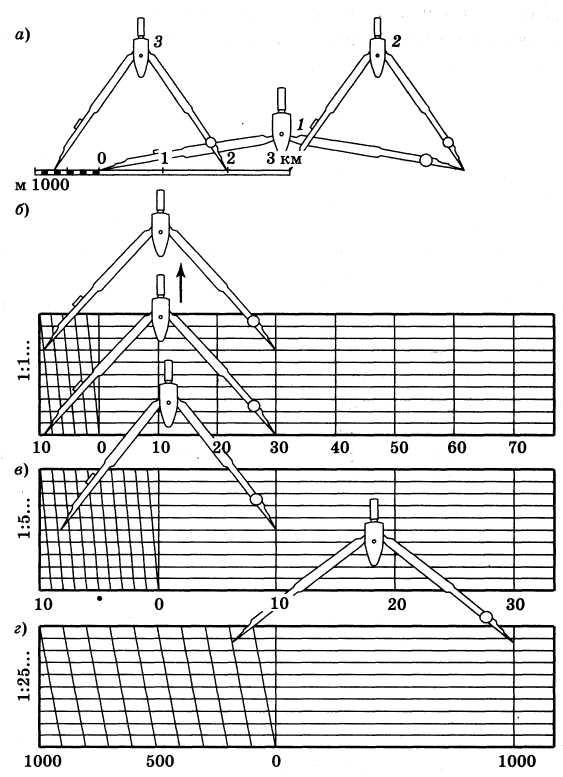

Рис. 1.4. Методика измерения длин линий с помощью линейного (а) и поперечного масштабов с различными основаниями (б-г)

Нижняя горизонтальная прямая представляет собой ли­нейный масштаб, аналогичный тому, который указывается на топографической карте. Выше этой прямой проведены еще де­сять горизонтальных прямых. Основание линейного масшта­ба (отрезок влево от нуля) разделено на десять или пять рав­ных отрезков. К этим отрезкам проведены наклонные парал­лельные линии - трансверсали, позволяющие снимать отсчет с точностью до 0,01 основания масштаба.

На рис. 1.4, б показан поперечный масштаб для линейных масштабов 1:1.... Число нулей может быть любым. Перед вычислениями нужно оценить величину основания линейного масштаба карты: для 1:1 000 000 это 10 км, для 1:100 000 - 1000 м и т. д. Одно деление основания, в 5 раз меньшее, равно соответственно 2 км и 200 м. Каждое перемещение вверх по трансверсалям уточняет отсчет на 0,1.

Для того чтобы выяснить длину отрезка, взятого по карте измерителем, измеритель перемещают вверх по трансверса­лям, как показано на рис. 1.4, б. Отсчет длины линии в масш­табе 1:1 000 000 - 39,4 км; в масштабе 1:100 000 - 3940 м, или 3,94 км; в масштабе 1: 10 000 - 394 м.

Для карт масштабов 1:5... основание масштаба 2 см (рис. 1.4, в). Перед работой нужно также оценить величину основания в метрах. Для карт масштаба 1:50 000 2 см на кар­те соответствуют 1000 м на местности, длина линии на рисун­ке 1,85 км; для карты 1:500 000 2 см равны 10 км, длина ли­нии 18,5 км.

Для карт масштаба 1:25 000 (рис. 1.4, г) основание попе­речного масштаба равно 4 см - 1000 м, длина измеряемой ли­нии на рисунке - 1185 м, или 1 км 185 м.

Задание 1.7. Начертить в тетради три прямые любой длины, составляющие неполное число тетрадных клеточек. Определить с помощью поперечного масштаба длину этих прямых в масштабе 1:25000, 1:50 000, 1:1 000 000. Результаты занести в рабочую табл. 2.

---
