накладывается

на

лафет

(рис.

6).

К

лафету

относятся:

тивооткатные  устройства,  люлька,  верхний  станок,

низмы  наведения,  уравновешивающий  механизм,  нижний

.. ·танок  со  станинами,  боевой  ход  с  подрессориванием,

Il.I)И­

товое  прикрытие  и  прице.ТJЬные  приспособления.

Противоо11катные  _устрой­

ства  состоят  из  тормоза  от­

ката  и  накатника.  Они  слу­

жат  для поглощения  энергии

движения  откатных  частей

орудия  при  выстреле  (отка­

те)  и  для  возвращения  (на­

ката)  их  после  выстрела  в

первоначальное  положение.

Боевой  ход  пушюи  со­

стоит  из  боевой  оси,  подрес­

соривания  и  'колё·с.  Он·  вос­

принимает  на  себя  дейстВ!ис

оил,  возникающих  в  резуль­

тате  отдачи  при  выстреле,  и

толчки  (удары)  во  время  пе­

редвижения.

Щитовое  прикрытие пред­

назначается  для  предохра-

0-10.

,_.  ....

л

л

А

15.

(марки)

Рис.  8.  Схема  марок  и  шкала
углов

прицеливания,

видимых

в  поле  зрения  прицела

нения  расчёта,  работающего  у  орудия,

и

механизмов

ору­

дия  от  поражения  пулями  и  ос:колками  снарядов  (мин).

Наводка  пушки  в  ·цель  производится  при  помощи  опm­

ческого  прицела  (рис.  7).  Прицел  состоит  'из  панорамы

и

корпуса  прицела  с  механизмам1и  углов  прицеливания

и

у

г

л

ов  места  цели.  Панорама  имеет  шкалы  грубой  и  точной

установки  угломера,  а  в  .лале  зрения  прицела  имеются

угольники  (мар·ки)  и  вер11икальная  шкала  для  стрельбы

бронебойным  снарядом.  Центральный  угольник  (марка)

служит  для  наводки  орущия  в  цель  и  для  проверки

при-

цела  (рис.  8).

На  барабанчике  механизма  углов  прицеливания  поме­

щены  дистанционные  шкалы  и  указатели  для  установки

прицела  (ри�.

9).

Г

а у б и

ц

а м

и

называются  орудия,  бросающие  снаряд

по

tкрутой  траектории  и  имеющие  длину  ствола  не  более

28  1калибров  и  начальную  скорость  до

500  м/сек.  Гаубицы

имеют  кал,ибры  ствола  от

122  .мм

и

выше.

На  рис.  10

nо­

казан

'общий

вид

122-мм

r.ау6ицы  обр.

1938

г.

ll


background image

Г

а

у

б

и

цы  nрименяются

в

о

с

н

о

в

н

о

м

для  nодавления  и

уни­

ч

т

о

жен

,

ия  живой  силы  и  огневых  средств  nротивника,

нахо-

о

БР

68

38

28  Зй

о

о  4  6  81012141618  zo  22  24

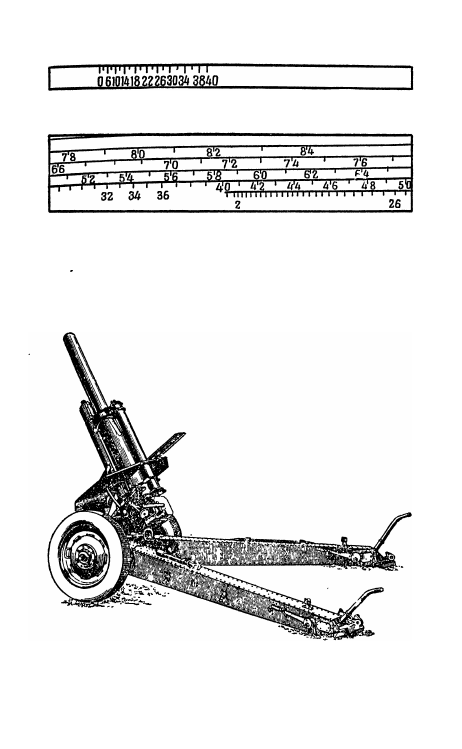

Рис.  9.  Наружные  дистанционные  шкалы  nрицела:

а

-·

wкада

аля  бронебойного  снаряда;  6-

шкала  для

осколочного  снаряnа

дящихся

в  укрытиях

и

вне

их,

для  стрельбы

no

прочным

горизонтальным  целям

(

п

о

к

р

ыт

и

я

м

убещищ,  б

ли

н

дажей

долговременных

сооружений

и

т.

д.

)

которые  требуется

Рис.  10.  122-мм  гаубица  обр.  1938

r.

разрушить,  а  также  для  с

тр

е

л

ь

б

ы

по

ц

е

ля

м

,  находятимея

за

к

р

у

тым

и

скатами,  в

о

в

р

а

г

ах

и  т.  д.,  к

о

г

да

особенно

12


background image

важно

лолучить

.крутую  tраекторию.  Гаубицы  могут  лриме·

няться  для  разрушения·окопов  и  для  пробивания  проходов

в  nроволочных  заграждениях.

а у б и ц ы-nу шки  (рис.

11)

соединяют  в  себе  свой­

ства  как  гаубиц,  так

и  пушек.  0Нiи  применяются  для

стрельбы  по  вертикальным  и  прочным  горизонтальным  це­

лям.  Из  них  можно  вес11и  огонь  также  по  целям,

располо·

женным  за  укрытиями,

в

оврагах

и

т.

д.

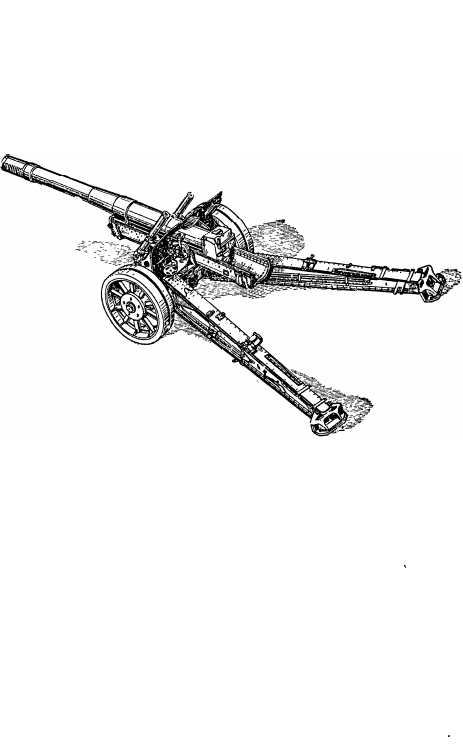

Рис.  11.  152-.м.м  гаубица-пушка  обр.  1937

г.

Кроме  пушек  и  гаубиц,  для  подавления

1И

уничтожения

живой  силь1  и  огневых  средств  противника  применяются

миномёты  и  реактивная  артиллерия.

М

и

н о м ё т ы- это  гладкоствольные  орудия,  отличаю­

щиеся  простотой  устройства  и  небольшим  весом.  Они  яв­

ляются  могучим  огневым  средством,  Доnолняющим,

а

ино­

гда

!И

заменяющим  огонь  ар11иллерии.

Миномёты  бывают

82-.м.м,  120-.м.м

!И

других  калибров.

120-мм

пол•ковой  моиномёт  (рис.

12)

используется  для  веде­

ния  навесного  огня.  Вместе  с  колёсным  ходом  он  весит

около

500

кг,

а  в  боевом  положении  вес  его  не  превышает

300

кг.

Стреляют  из  него  на  дальности  от  400  до  5700

м.

Наt:альная  скорость  мин  составляет  около

300

м/сек,

а  ско­

рострельность  дос11игает

15

выстрелов  в  минуту.  Миномёт

может  перевозиться  на  повозке,

на  а

в

т

о

мо

б

и

л

е

!ИЛИ

на

при-

13


background image

цеnе

(на  крюке)  за  автомоб�IJlем.' Скорость

его  передвиже­

ния  на  прицепе  за  автомобилем  достигает

30-35  км/час.

120-мм

миномёт  состоит  из  четырёх

основных  частей:

ствола,  J!ВУНОf1и-лафета,  оnорной

ПJIИТЫ  и

п

р

и

ц

е

л

ь

н

ы

х

при­

способлений.

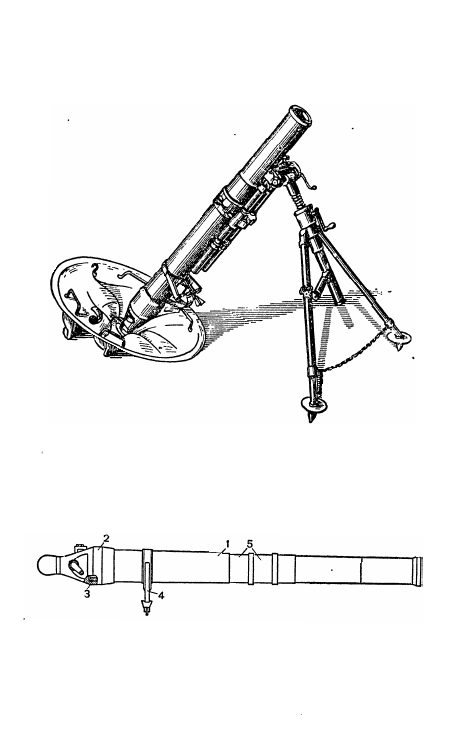

Рис.  12.  120-.м.м  полковоl!  миномёт  обр.  1943

r.

Ствол  миномёта

(

рис

13)

п

ре

д

с

т

а

в

ля

е

т  собой  гладкую

снаружи

и

внутри  стальную  трубу,  на  один  конец  которой

навинчивается

казённик.

'Рис.  13.  Ствол  миномi!та:

l-

труба;  2- казённик;

3-

обтюрирующее  кольцо;

4-

хомут

с

оnорами;

5- кольдевы е  выто;ки

КаЗённик  миномёта

(

ри

с

14)

с

о

с

то

и

т

из

корпуса  и  стре­

ляющего

приспособления.  В  корпусе

казённика  размещён

14


background image

боёк  для  стрельбы  «жалом»  и

стреляющее  приспособлеНJие

для  стрельбы  «спуском».  Переход

от  стрельбы  «жалом»

к

стрельбе  «спуском» произ�одится по�л

е поворота специа:!ь­

ного  выключателя,  которыи  размещен

на  корпусе  казен­

ника.

В

хвостовой  части  казённик  оканчивает

ся  шаровой

пятой.

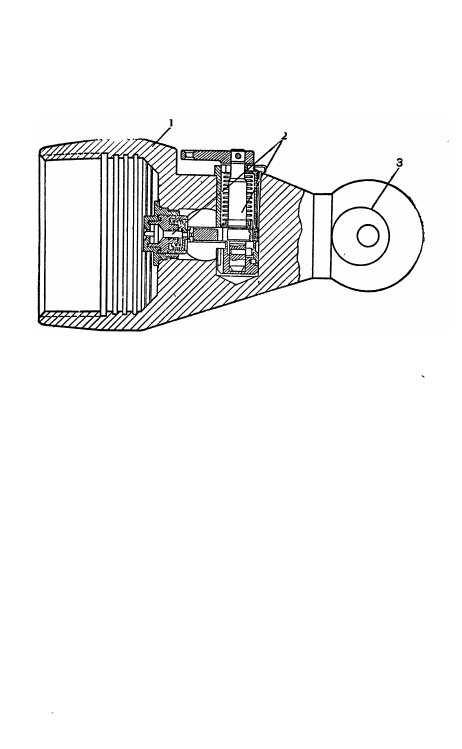

Рис.  14.  Казённик  миномёта.

1-

корпус  каэённика;  2- стреляющее  приспособление;

3-

Шаровая

пята

Двунога-лафет  миномёта  (рис.

15)

состоит  из  двуноги

с

подъёмным  механизмом

rи

механизмом  горизонтирования

и

вертлюга  с  поворотным  механизмом  и  амортизатором.

Двунога-лафет  является  опорой  ствола  миномёта  в  боевом

положении  и  сJiужит  для  придания  'ему  требуемых  верти­
кальных  и  горизонтальных  углов.  Соединение  ствола  мино­
мёта  с  двунqгой-лафетом  осуществляется  при  помощи обой­

мы  амортизатора.  Амортизатор  служит  для  смягчения  дей­

ствия  силы  отдачи  на  двуногу-лафет  и  опорную  плиту.

Установленный  для  стрельбы  ствол  миномёта  упирается

шаровой  пятой  казённrика  в  опорную  плиту  (рис.

16),

кото­

рая  и  служит  для  восприятия  и  пер,едач'и  на  грунт  силы

отдачи,  получаемой  при  выстреле.

Наводка  миномёта  в  цель  осуществляется  при  помощи

специального  оптического  прицела  (рис.

17).

Пр:ицел  имеет

механизм  установки  углов  возвышения,  угломер  с  оптиче­

СК.'ИМ

монокуляром  и  механизм  крепления  прицела.  Для

установки  угломера  и  прицела  на  нём  имеются  специаль­

ные

шкалы

с

большими  и  малыl\ш делеНiиями,

а

такж€  указа­

тели.

В

центре  поля  зрения прицела находИ'ТIСя перекрести

е
