background image

Вид  сбоку

Вид  свврху

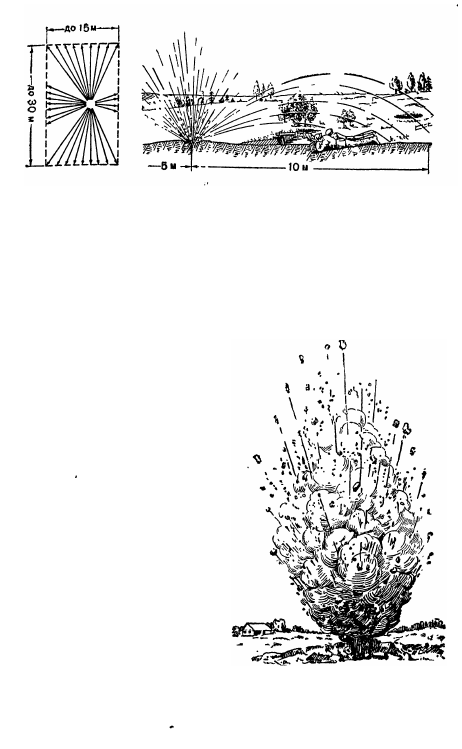

Рис.  24.

Зона  действительного  поражения

76-.м.м

гранаты

при  установке  взрывателя  на  осколочное  деfiствие

площадь,  на  которой  в  среднем  при  разрыве  одной  гранаты

поражается  осколками  не  менее  50%  всех  целей.  Такую

площадь  называют

зоной  действительного  поражения

(рис.

24).

Действие  снаряда,  когда  он  разрывается  после  того,  как

углубится  в  преграду,  называется

фугасным.

При  этом

по·

ражение  цели  достигается

разрушительным  действием

газов  разрывного  заряда

(рис.  25).

При  разрыве

гранаты

с

установкой  взры­

вателя  на  фугасное  дей­

ствие  образуется  яма,  назы­

ваемая  воронкой,  размеры

которой

и

служат  мерой фу­

гасного  действия  гранаты.

На  рис.

26

показаны  разме-

ры  воронок,  получающихся

при  взрыве  гранат  различ­

ного

калибра  (фугасного

действия).

Действие  гранаты в зави­

симости  от  установки  взры­

вателя  показано  на  рис.

27.

Б

е т о н о

б

о й н ы й  с н а-

1  "'

j  '

:  �

р я

д

отличается  от  осколоч­

ной  (фугасной)  гранаты тем,

�

что  имеет  более  прочную го­

ловную  часть и донный взры­

ватель.

Бетонобойные

сна-

Рис.  25.

Разрыв  гранаты

с

взры­

вателем,  установленным  на

фу·

racrioe

действие

2!


background image

ряды  предназначены  для  разрушения  бетонных  и

железо­

бетонных  сооружений.

Широкое  применение  нашли  в  годы  Великой  Отечествен­

ной  войны  бронебойно-трассирующие,  по

д

калиберные  бро-

Рис.  26.

Размеры  воронок  при  разрыве  гранаты

с

установкоll

взрывателя

на  фугасное  деl!ствие

небойно-трассирующие,

кумулятивные  снаряды,  которые

использовались  в  основном  для  борьбы  с  танками  и  само­
ходно-артиллерийскими  установками  противника.

Рис.  27.  Р

ез

у

л

ь

т

аты  стрельбы

по  подземному  убежищv  осколоч­

ными  и  фугасными  снаря

д

а

м

и:

•верху

-

разрыв  снаряда

оскодочноrо

деllствия;  внизу - фуrасноrо  деа�т11иа

22


background image

Б

р

н е

б

о й н-о-т р а с  с и р у ю щ и

й

с н а

Р:Я

д  (рис.  28)

состоит  из  корпуса,  баллистического

наконечника,  ·ве­

душего  пояска,  разрывного  заряда,  донного  взрывателя·

и

трассёра.

..

·

При  выстреле  трассер  воспламеняется  от

пламени  пораховых  газов  боевого  заряда и при
полёте  онаряд  оставляет  сл·ед  (тра·осу),  ч'ем об­

JJегчает  пристрелку  по  быстродвижущимся  uе­
лям.  Уменьшение  сопротивления  воздуха  в  по­

лёте  достИJгае-гся  с  помощью .сп-ециального  бал­
листического  наконечника,  который  надевается

на  головную  часть  снаряда.  Наилучшее  удар­
ное  (пробивное)  действие  по.'!учается

в

том

случае,  когда  снаряд

поnадает

в  цель под пря­

мым  углом

(90°}.

Ударное  (nробивное)  дей­

ствие  снаряда  заключается  в  разрушении  пре­

г

р

а

д

ы

(брони)

силой удара сна•ряда ·и

в

проник�·

вовении

ег

о

в  прегра•ду.  При·  разрыве  .снаряда'

внутри  танка  ( самоходно-артиллерийской .уста�·

новки  или  другой  бронированной  uели')  ·ма:ге­

риальная  часть  и  экипаж  ·поражаются  :оскол-·
ками  снаряда  и  брони.  При  попадании  оскол-

28.

ко

в

снаряда  в  баки  горючее  воспламеняется

Бронебойно­

что  вызывает  пожар  в  машине'.  При угле ветре:

��Й

сс

�l

�

чи

60°

на  дальности  до

500

м

57

-мм

снаряды

·

этого  типа  могут  nробить  броню  толщиной  более"85

:Мм.

П о д к а л и б е  р н ы й  .  б р о

н

е б

о

й

н

о

-

т

р а

с  с

·и  р у ю­

щ

и

й

с н а р я д  (рис.

29}

состоит  rиз  сердечника,  корпуса,

Рис.  29,

Подкалибер­

ный

броне­

бойно-трас­

сирующий

снаряд

баллистического  наконечника

и  трассёра

с

гайкой.

Подкалиберные

бронебойно-трасtирующие

снаряды  не  имеют  взрывателей

и

·разрывного

заряда.  Вес  снаряда  сравнительно  небольшой;

начальная

скорость  превышает

1000  м/сек.

Малый  вес  способствует  быстрой  потере

•СКо·

расти,  поэrому  стрельба  этими  ·снарядами

·на

дальности  более

1000

м

неuелесообразна.Сер­

дечник  снаряда  изготовляется

·Из

особо

твер·

дого  сплава,  а  корпус,  наоборот,  делается.

,из

мягкого  железа  и  имеет  форму  катушК'и.

При

попадании  в  броню  баллистическИй  наконеч­
ник  и  корпус  снаряда  разрушаются,

.а

сердеч­

ник  по  инерuци  продвигается  вперёд,  .проби­
вает  броню  (рис.

30)

и  проникае.т  .внутрь  ма-


background image

шины.  Поражение  наносится  как  самим  сердечником  сна·

ряда,  та.к

и

раскалёнными  осколками  брони,  котор�Iе  вы·

водят  из  строя  не  только  экипаж  и  вооружение,  но  и  зажи·

гают  пары  бензина

внутр,и

танка,  а  при  попадании  в  бак

с

горючим  и ли

в

боеприпасы  вызывают  пожар  и  взрыв.

К

у  м у л  я т  и

в

н  ы

й

с  н  а р  я

д

(рис.

31)

состоит

из

корпуса,

привинтной

головки,

в

з

рЬl1Вателя

ведущего  пояска  и  разрывного

заtряда.

Раарушение  брони  достигается  в  резуль­

тате

направленности

действия

взрывной

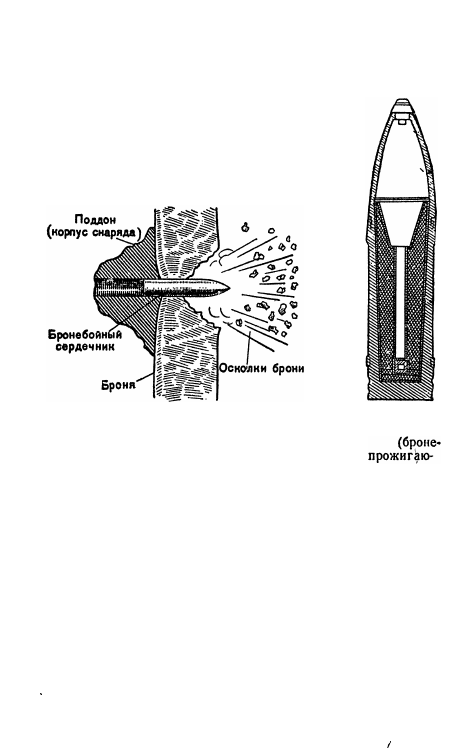

Рис.

30.

Действие  подкалиберноrо  броне­

бойно-трассирующего  снаряда

при

ударе

·

о  броню

Рис.  ЗJ.

Кумулятив­

ный

щиll)  снаряд

вмны.

Благодаря

спеu.иальному  углубдению

в

головной

части

заряда  ударные  волны  при  разрыве

не

расходятся

в

разных  направлениях,

а

суммируются

(кумулируются)

в

определённой  точке  и,  действуя

в

одном

направлении,

разрушают  (прожигают)

броню.

Разрыв

снаряда

сопро·

110ждается  резким  звуком  и  ярким  пламенем.

а  ж  и  г  а

т

е  л

ь

н  ы

й

с

н  а  р я  д

внутри  корпуса  им�ет

сегменты,  наполненные  зажигательным  составом.  Зажига·

тельные  снаряды  предназначены  для  nоджога  построек,  ле·

сов,

лесных  материалов  и

т.  n.

К

а

р  т  е  ч  ь

предназначается  для  поражени�  открытых

ив

ы

х

u.елей

на  дальностях

150--250

м

и  используется  на

огневых  позиu.иях  для

с

ам

ооб

о

ро

ны

против

атакующей

ne·

хоты

противНJИка.

24


background image

к

снарядам  специального  назначения  относятся  освети­

тельные,  дымовые,  агитационные  и  другие  снаряды.

о

с

в  е

т

и  т

е

л  ь

н

ы

й

с  н а  р

я

д

имеет

специальное

осветительное  устройство  (факел),  прикреп­

лённое  к  парашюту.  Осветительный  снаряд

освешает  местность  и  обеспечивает  ведение

огня  по  целям  при  стрельбе  ночью,  а  также

наблюдение  за  местностью,  действиями про­

тивника  и  своих  войск.

д

ы м  о  в  ы  е

с

н

а  р

я

д  ы

предназнача­

ются  для  ослепления  огневых  средств

и

на­

блюдательных  пунктов  противника,  для  за­

дымJiения

отдельных

участков

·

местности,

а  также  для  пристрелки  и  целеуказания.

Для  стрельбы  из

120-.м.м

миномётов  .при­

меняются

осколочно-фугасные,

дымовые  и

зажигательные  мины.

О с к о л о ч н о-ф уга с н ы е

м и н ы

(рис.

32)

предназначены

для

разрушения

лёrких  полевых  сооружений,  для  уничтоже­

ния  огневых  средств  и  подав.тrения  (уничто­

жения)  живой  силы  противника.

Осколочно-фугасная

мина

состоит

из

корпуса,  стабилизатора,  запального  стакана

с  детонатором  и  разрывного

заряда.

Кор­

пус  мины  в  головной  части  имеет  нарезное
очко

для

взрывателя,  а  на  наиболее  тол­

стой  части  - центруюшее  утолщение.

В

то­

рец  хвостовой  части  корпуса  ввинчен  ста­

билизатор,  который  служит  для  обеспече­
ния  устойчивости  мины  в  полёте.

В

трубку

стабилизатора

вставляется

хвостовой

па­

трон  (основной  заряд),  снаружи  на  трубку
надеваются  дополнительные  заряды,  кото­

рые  представляют  собой  равновесные  пучки

пораха

в

матерчатых

картузах

плоской

кольцевой  формы.

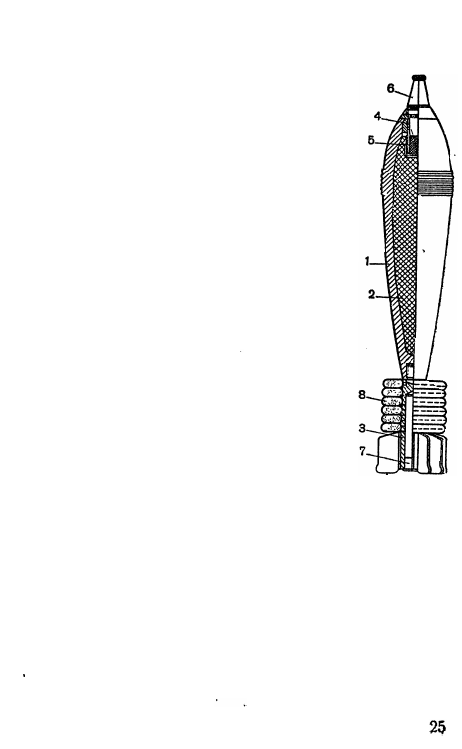

Рис.  32.

Оско­

лочно-фугасная

120-.м.м

мина:

1  -

кoprryc;

2-

взрывчатое  веще­

ство;

3-

стабили•

затор;

- запаль­

ный  стакан;

- де­

тонатор;

-

взры­

ватель;

7-хвост<>·

вой  патрон;

- до·

полнительные

за-

ряды

д

ы

м о  в  а

я

м  и

н

а,

кроме

взрывчато­

го  вещества,  содержит  дымообразующее  ве­

щество,

а

з а  ж  и  г а т е л  ь  н а я  м  и н а  вместо  взрывча­

того  вещества  имеет  вышибной  заряд  и  зажигательный

co­

Cl а

в.  Назначение  этих  м·ин  такое  же  как  и  с

н

а

р

ядов  этого

типа,
