ФотодиодЫ

Фотодиод - это фоточувствительный полупроводниковый диод с р-n переходом (между двумя типами полупроводника или между полупроводником и металлом).

Под действием света, падающего на p-n переход, в последнем образуются электронно-дырочные пары. Не основные носители, т.е. дырки в n- области и электроны в p- области, диффундируют в область p-n перехода, втягиваются его полем и выбрасываются в область, расположенную за переходом, образуя в ней объемный заряд. По мере перехода не основных носителей из одной области в другую происходит их накопление в одной части рассматриваемой системы, в то время как в другой ее части накапливаются основные носители тока. Это накопление не может продолжаться беспредельно, т.к. одновременно с возрастанием концентрации дырок в p- области и электронов в n- области возрастает создаваемое ими электрическое поле, препятствующее переходу не основных носителей через запирающий слой из одной области в другую. По мере возрастания этого поля возрастает и обратный поток носителей. В конце концов, наступает динамическое равновесие, при котором число не основных носителей, перемещающихся за единицу времени через запирающий слой, равно числу тех же носителей перемещающихся в обратном направлении. При этом, между электродами устанавливается некоторая разность потенциалов Е, это фото ЭДС. При подключении к выводам фотодиода нагрузки в ее цепи появляется ток, величина которого определяется разностью встречных потоков носителей через p-n переход.

Структура перехода фотодиода показана на Рис.1.а, а семейство вольт-амперных характеристик на Рис.1.б.

Фотодиоды используют в фотодиодном и фотогальваническом режимах. В первом диод смещается в обратном направлении, и фототок является функцией светового потока. Во втором режиме прибор работает в режиме генерации фото ЭДС. По сравнению с фотогальваническим, фотодиодный режим обладает рядом достоинств: пониженной инерционностью, повышенной чувствительностью, к длинноволновой части оптического спектра, широким динамическим диапазоном линейности характеристик. Основной недостаток этого режима - наличие шумового тока, обусловленного флуктуациями ( потока носителей заряда через p-n переход, протекающего через нагрузку. В ряде случаев при н

Рис. 1

еобходимости обеспечения низкого уровня шума фотоприемника фотогальванический режим может оказаться более выгодным, чем фотодиодный.

Вольт-амперные характеристики фотодиода в квадранте I (см. Рис.1.б) соответствуют включению в прямом направлении. Квадрант IV соответствует случаю работы диода в фотогальваническом режиме т.е. фотодиод работает как солнечный преобразователь, ток и напряжение при этом зависят от силы светового потока. Для выделения на нагрузке максимальной мощности берется сопротивление нагрузки равное внутреннему сопротивлению фотодиода. По оси напряжения можно определить фото ЭДС при различной интенсивности принимаемого светового потока Ф и нулевом сопротивлении нагрузки, а по оси тока - фототок при различных значениях Ф и нулевом сопротивлении нагрузки. Характеристики в квадранте III соответствуют включению прибора в фотодиодном режиме. Напряжение U_ПР - напряжение электрического пробоя фотодиода. Напряжение U_Р - рабочее - указывают в паспорте.

---

Вольт-амперную характеристику при отсутствии облучения называют темновой при этом вольт-амперная характеристика фотодиода проходит через 0 и совпадает с характеристикой обычного диода. Значение темнового тока I_Т при заданной температуре окружающей среды и рабочем напряжении указывают в паспорте прибора. Параметры кремниевых и германиевых фотодиодов заметно зависят от температуры окружающей среды. С повышением ее на каждые 10° темновой ток германиевых приборов увеличивается в 2, а кремниевых в 2,5 раза. При этом чувствительность и обнаружительная способность уменьшаются, уровень собственных шумов увеличивается, а максимум спектральной характеристики сдвигается в сторону более коротких волн. Понижение температуры приводит к противоположным изменениям.

Основные характеристики фотодиодов

-

Рис. 2

токовая чувствительность Si (А/лм или А/Вт) - определяет значение фототока, создаваемого единичным потоком излучения; Статическую интегральную токовую чувствительность при монохроматическом световом потоке или мощности излучения определяют отношением:

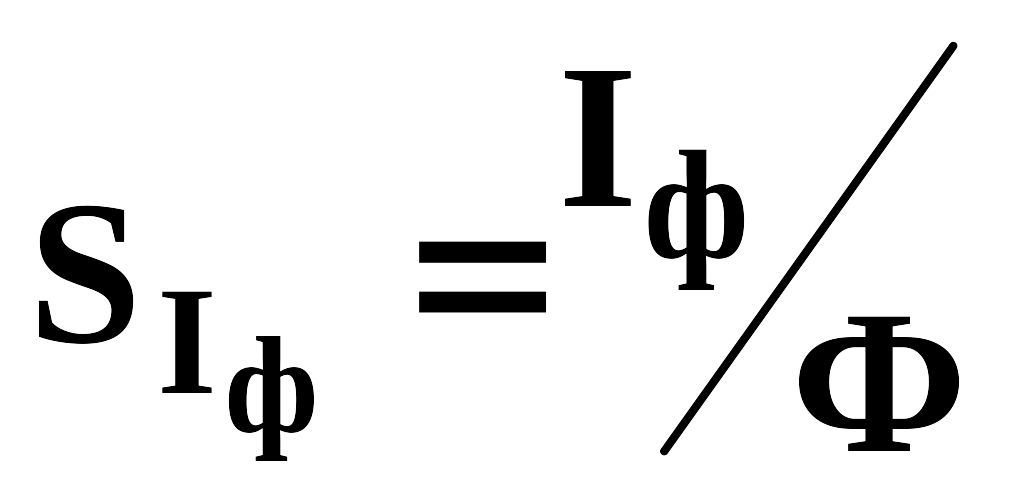

(1)

или

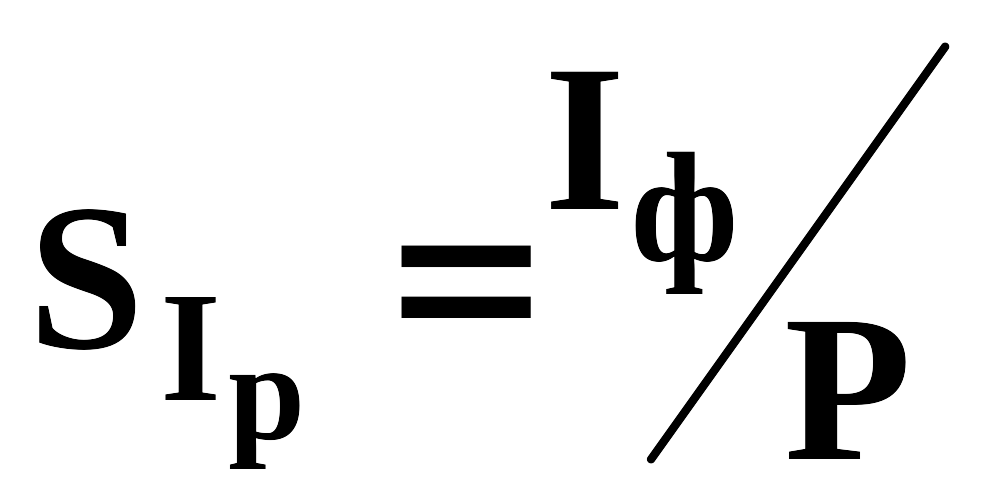

(мА-Вт^-1) (2)

где I_Ф - фототок; Ф - световой поток, Р - мощность излучения.

При работе прибора в фотодиодном режиме удобно использовать понятие интегральной вольтовой чувствительности:

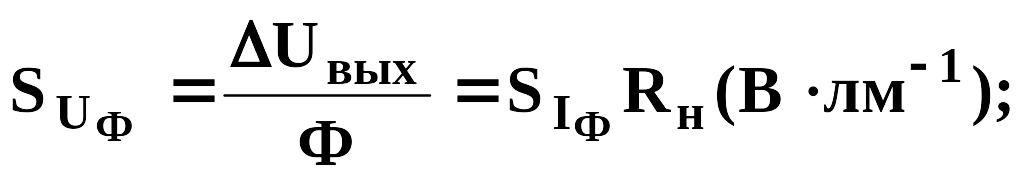

(3)

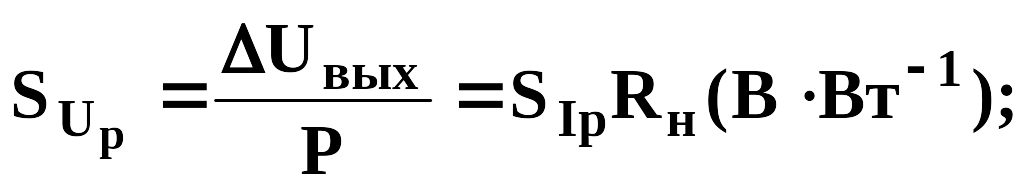

(4)

где U_ВЫХ - изменение выходного напряжения; R_Н - сопротивление нагрузки.

- спектральная характеристика. Показывает распределение чувствительности материала к длине волны падающего на него излучения. На Рис.2 показаны типовые спектральные характеристики кремниевого (2) и германиевого (1) фотодиодов. Как видно из Рис.2, максимум чувствительности германиевых диодов сдвинут в сторону более длинных волн.

- постоянные времени нарастания _Н и спада _СП фототока, они определяют предельные значения рабочей частоты модуляции светового потока, при которых еще не заметно уменьшение фото отклика. Эти параметры характеризуют инерционность приборов. Обычно _Н<_СП.

- быстродействие - определяется граничной частотой f_ГР, соответствующей максимальной частоте модуляции светового потока, на которой статическая чувствительность уменьшается до уровня 0,707 от чувствительности на низкой частоте модуляции.

- номинальное рабочее напряжение U_НОМ, темновой ток I_ТМ и максимально допустимое обратное напряжение U_MAX.

Фотодиоды - малоинерционные фотоприемники. Инерционность их зависит от временных характеристик процесса фотогенерации носителей, условий разделения электронно-дырочных пар, емкости р-n перехода, а также сопротивления нагрузки. В ряде случаев от фотоприбора требуется высокое быстродействие (несколько наносекунд и менее). Такие приборы необходимы в оптических линиях связи, системах воспроизведения звука с компакт-дисков и др. В подобных устройствах применяют фотодиоды структуры p-i-n (i - диэлектрик) и лавинные фотодиоды.

---

p

Рис. 3

– i – n фотодиоды. Структурная схема p-i-n фотодиода показана на Рис.3.а. На подложке с проводимостью n⁺ сформирован слаболегированный i- слой и слой с проводимостью р⁺ толщиной до 0,3 мкм. При подаче обратного смещения обедненным оказывается весь i- слой. В результате емкость перехода уменьшается, расширяется область поглощения падающего излучения и повышается чувствительность прибора. Поглощаемое излучение в структуре затухает по экспоненте (см. Рис.3) в зависимости от коэффициента поглощения и вызывает появление фото возбужденных носителей. Электрическое поле обедненного слоя (напряженность поля больше или равна 10³ В/см) ускоряет их до скорости насыщения дрейфа (около 10⁷ см/с). Эту область называют пространством дрейфа.

За пределами обедненного слоя движение носителей носит диффузионный характер с относительно низкой скоростью - примерно 10⁴ см/с. Это обстоятельство ухудшает быстродействие. Для его повышения необходимо сконцентрировать поглощение излучения в обедненном слое. С этой целью слой р⁺ делают очень тонким, а толщину слоя i - большей длины поглощения излучения (1/). Длина поглощения для кремния на длине волны 0,8 мкм равна примерно 10...20 мкм и рабочее напряжение, при котором обедненный слой имеет требуемую ширину, не превышает 10...20 В.

Л

Рис. 4

авинные фотодиоды (ЛФД). ЛФД (см. Рис.3.б) работают при обратных напряжениях смещения достаточных для размножения носителей. По сравнению с p – i – n фотодиодами они обладают внутренним усилением и в силу этого имеют большую чувствительность при приеме более слабых сигналов. ЛФД изготавливаются на основе Ge, Si, соединений группы А^IIIB^V и других полупроводников. При выборе материала фотодиода определяющими параметрами являются квантовая эффективность в заданном спектральном диапазоне, быстродействие и шумы. Германиевые ЛФД обеспечивают высокую квантовую эффективность в спектральном диапазоне 1…1,6 мкм, а кремниевые – особенно эффективны на длинах волн 0,6…1 мкм. В лавинном фотодиоде излучение поглощается в обедненном слое. Для создания ударной ионизации фотовозбужденными носителями рядом с р-n переходом формируют область с высокой напряженностью электрического поля (более 10⁵ В/см), в которой происходит лавинное умножение носителей. Коэффициент умножения М при напряжении смещения близком к напряжению пробоя, может достигать 1000. М - показывает во сколько раз увеличивается ток оптически генерируемых носителей. Для кремния эта зависимость представлена на Рис.4. Однако это значение зависит и от температуры. Температурный коэффициент изменения напряжения пробоя до 0,2%/°С. Проектируя цепь смещения лавинного фотодиода, необходимо предусмотреть меры, устраняющие влияние этого фактора.

На Рис.5.а, б схематически показана конструкция p-i-n и лавинного фотодиода соответственно. Где: 1. – просветляющее покрытие; 2. – металлические контакты; 3. – окись кремния SiO₂; 4. – охранное кольцо; 5. – подложка.

---

Д

Рис. 5

ля уменьшения отражения света от поверхности диода ее покрывают пленкой 1. По периметру рабочей поверхности формируют защитное кольцо 2, позволяющее повышать напряжение пробоя. Оптимально выбранные размеры элементов прибора дают возможность получать весьма хорошие параметры. При напряжении 100...150 В быстродействие лавинного фотодиода оказывается равным примерно 0,3 нс.

Рис.6

На Рис.6 показана эквивалентная схема фотодиода, где R₁ – последовательное сопротивление, моделирующее сопротивление базы, C – емкость p – n перехода, R₂ – внутреннее сопротивление p – n перехода. Быстродействие ограничено временем пробега фотовозбужденных носителей и постоянной времени =R₁C(1+R₁/R₂). Время пробега носителей при скорости 10⁷ см/с и ширине обедненного слоя 100 мкм примерно 1нс. При меньшей ширине обедненного слоя может быть достигнута граничная частота до нескольких гигагерц. Емкость диода - 1...2пФ (сумма паразитной емкости корпуса и емкости перехода). Если сопротивление нагрузки принять равным 50 0м, то постоянная времени t=0,05...0,1нс.

Темновой ток (протекающий через диод независимо от фототока) представляет собой сумму обратного тока и тока поверхностной утечки. Он вызывает дробовой шум. У кремниевых фотодиодов темновой ток мал (около 10^-12 А), поэтому и уровень шума относительно невысок. Шумовые характеристики германиевых приборов заметно хуже.

Если мощность падающего излучения равна Р_О, то соответствующее число падающих фотонов будет Р_О/h и фототок

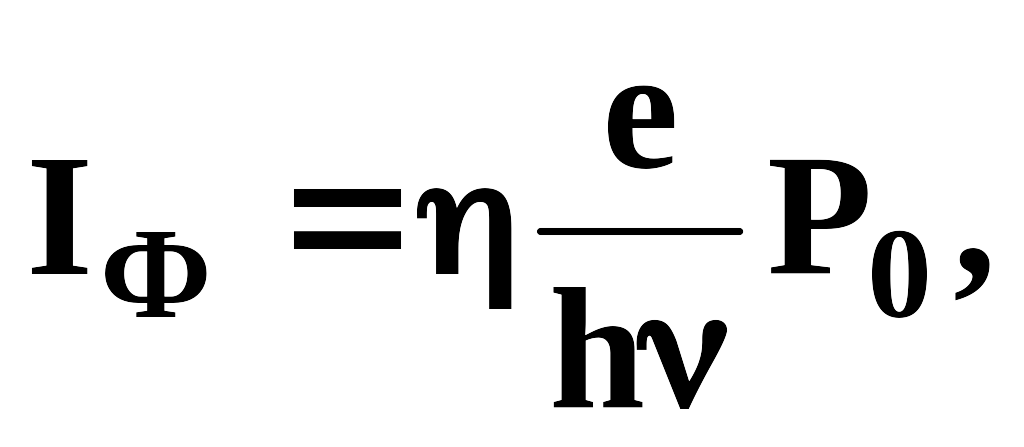

(5)

где  - квантовый выход, e - заряд электрона, h - постоянная Планка,  - частота.

При этом квантовый выход определяется соотношением:

Рис. 7

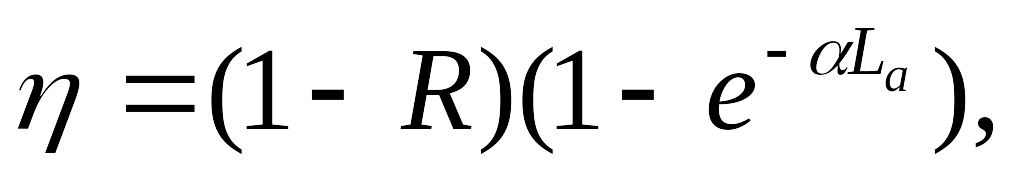

(6)

где R - коэффициент отражения потока от рабочей поверхности прибора; L_а - ширина области поглощения света;  - коэффициент поглощения

Н

Рис. 8

а Рис.7 представлена зависимость квантового выхода от длины волны излучения для германия и кремния. Границу чувствительности в области длинных волн определяет ширина запрещенной зоны материала, а падение чувствительности в области коротких волн - уменьшение длины поглощения вблизи поверхности и поверхностная рекомбинация фотовозбужденных носителей. Конструкция и схема включения фотодиода показана на Рис.8.а, б где: а - конструкция, б - схема включения фотодиода. Пластина 1 из монокристалла германия с электропроводимостью n- типа закреплена с помощью кристаллодержателя 2 в коваровом корпусе 3. Эта пластинка является базой фоточувствительного элемента и располагается против окна, закрытого стеклянной собирающей линзой 10. Электронно-дырочный переход образован вплавлением в пластину германия капли индия 8 - сплавной переход. При сплавлении индия с германием в результате диффузии индия в прилегающей области германия образуется слой с электропроводимостью p- типа. Вывод 4 от индиевого электрода пропущен через коваровую трубку 5, закрепленную стеклянным изолятором 6 в ножке 7 корпуса. Другим электродом является корпус фотодиода, так как кристалл германия припаян к кристаллодержателю оловянным кольцом 9. Для защиты p-n перехода от воздействия окружающей среды корпус фотодиода герметизирован. Наибольшее распространение получили фотодиоды на основе германия и кремния. Так же используют полупроводниковые соединения элементов групп A^II B^V и A^II B^VI (GaAs, InAs, InSb, InP, CdS, CdTe, HgCdTe и др.) Фотодиоды применяются в качестве приемников лазерных лучей в звуковоспроизводящей аппаратуре.

---

Параметры фотодиодов. Фотодиоды, изготовленные на основе кремния, работают в интервале длин волн 0,5...1,1 мкм. Фотодиоды на основе германия работают в интервале длин волн 0,5...1,9 мкм.

Большинство фотодиодов выпускают в герметичных металлостеклянных корпусах. Фотодиод ФД-1 выпускают в металлокерамическом корпусе, фотодиод ФД-2 - в пластмассовом корпусе. Плюсовый вывод фотодиодов маркируют на корпусе знаком «+», точкой или цветной меткой на вводе. Для ввода оптического излучения на фоточувствительный элемент в корпусе фотодиода встраивают входные окна, линзы, световоды и другие оптические элементы. Без входного встроенного оптического элемента выпускается фотодиод ФД-20-ЗОК. Фотодиоды ФД20-32К и ФД-20-ЗОК имеют по два фоточувствительных элемента ФД-19К, ФД-20КП, ФД-22КП и ФД-20-ЗЗК-по четыре. Фотодиод ФД-246 имеет 64 фоточувствительных элемента. Фотодиод ФД-К-142 имеет координатно-чувствительный квадратный четырехэлементный оптический вход.

---

Смотрите также файлы

• LEX3.doc

• LEX4.doc

• LEX5.doc

• LEX6.doc

• LEX7.doc
