Расчет цепной передачи.

Дано:

P1 = 4,23 кВт

T1 = 42,52 Н*м

n1 = 950 мин-1

u = 1,12

Ln=10*103 ч


1.1 Определение числа зубьев звездочек


Наименьшее число зубьев ведущей звездочки Z1≥19.

Z1 = 29 – 2*u = 29 – 2*1,12 =26,76 => Z1 = 27

Z2 = Z1*u = 27*1,12 = 30,24 => Z2 = 31


1.2. Расчет шага цепи

Принимаем ориентировочное межосевое расстояние

a = 750 мм

Возможный к применению диапазон шагов при ориентировочно принятом межосевом расстоянии устанавливают согласно зависимости


=> 9,375 ≤ t ≤ 25


t ≥30,5 *


P1 = 4,23 кВт

n1 = 950 мин-1


K уст – это коэффициент, учитывающий влияние частоты вращения ведущей звездочки на износостойкость шарниров звеньев

Kизн = = = 20,8

В формулу подставим больший из коэффициентов.


Km – коэффициент, учитывающий число рядов цепи

для однорядной

Km = 1


t 30,5*= 13,79


С учетом полученного значения устанавливается шаг цепи в соответствии с ГОСТ 13568, при этом частота вращения ведущей звездочки n1 не должна превышать предельно допустимую частоту вращения n1 пред для выбранного шага цепи и принятого числа зубьев звездочки.

Исходя из расчетного шага цепи по ГОСТ 13568 выбираем цепь Пр -15,857–2270-2

шаг цепи t = 15,875

расстояние между внутренними пластинами Bвн = 9,65

диаметр ролика d1 = 10,16

ширина внутренней пластины h = 14,8

проекция опорной поверхности шарнира Aоп = 71

разрушительная нагрузка Q раз = 22700

линейная плотность цепи q = 1 кг/м

предельная частота вращения n1 пред = 2070 мин-1


1.3. Число звеньев цепи

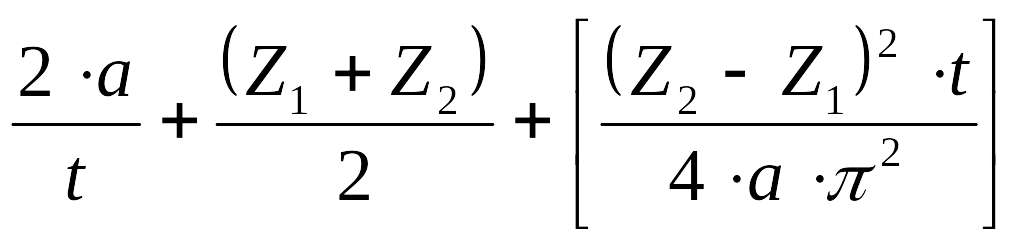

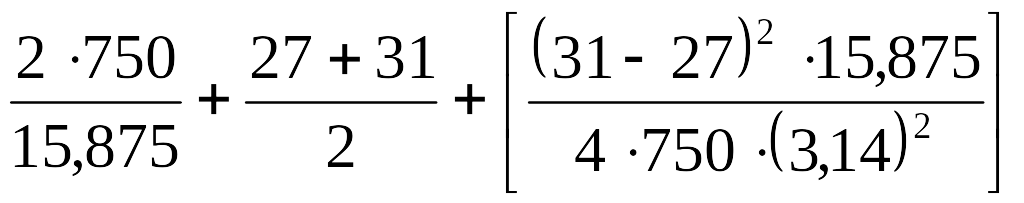

Zц = = = 94,5+29+0,0086 =123,5

Полученное значение Zц округляем до целого четного числа

Zц = 124


1.4. Межосевое расстояние передачи без учета провисания

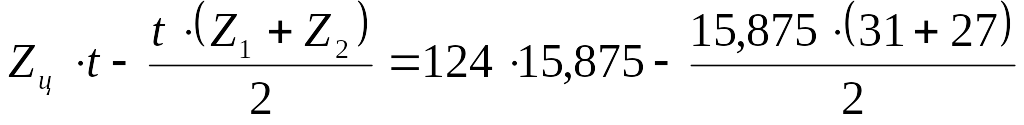

a =

= 1968,5-460,375 = 1508,125

1.5. Выбор способа смазки цепи.

Vц =



2.1. Расчет на износостойкость шарниров и звеньев цепи

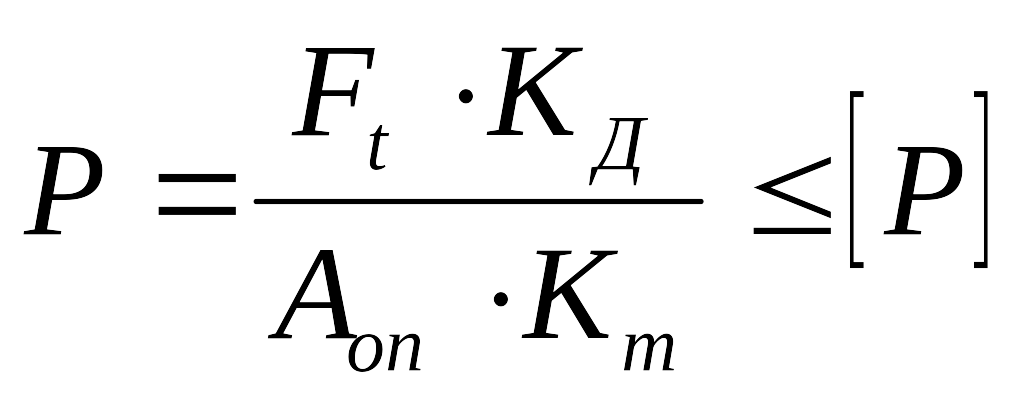

Расчет сводится к определению фактического среднего давления в шарнире и сравнению его с допустимым, выбранным с учетом режима работы и параметров передачи:

Ft- окружная сила в передаче

Н

Кд = 1,3 – коэффициент динамической нагрузки

Аоп = 71 – проекция опорной поверхности шарнира однорядной цепи

[P] - предельное среднее давление

LH = 104

Kизн = 20,8


КR =KZ1 *Ka*Ku













2.2. Расчет на усталостную прочность пластин звеньев цепи производиться по среднему давлению:

уст] - допускаемое среднее давление в шарнире звена

- коэффициент, учитывающий влияние числа зубьев ведущей звездочки

КT - коэффициент, учитывающий влияние времени работы передачи

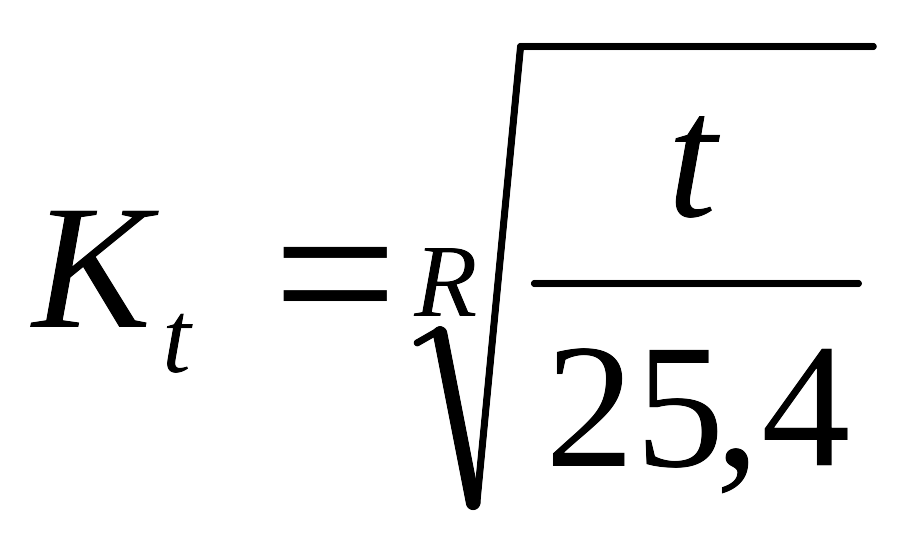

Kt – коэффициент, учитывающий шаг цепи

, R=24, при t ≤ 25,4

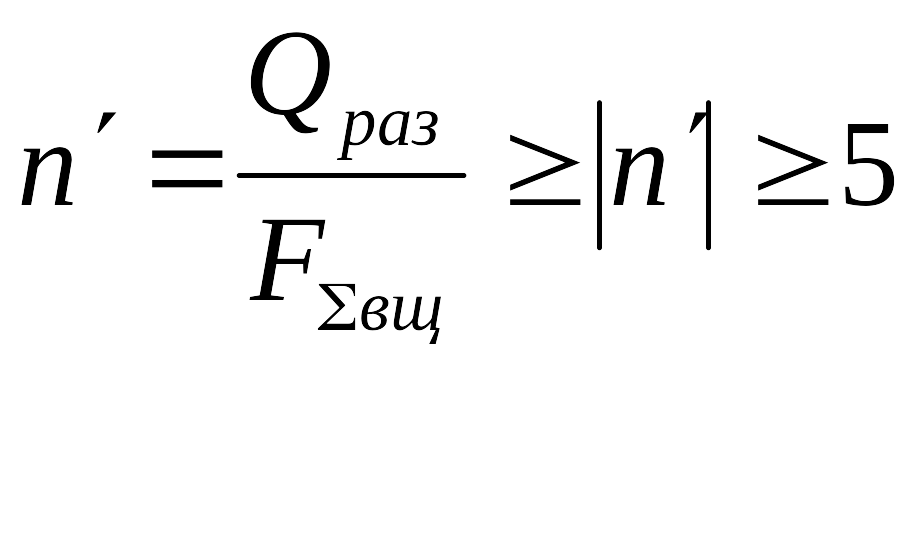

2.3. Расчет цепи по запасу прочности

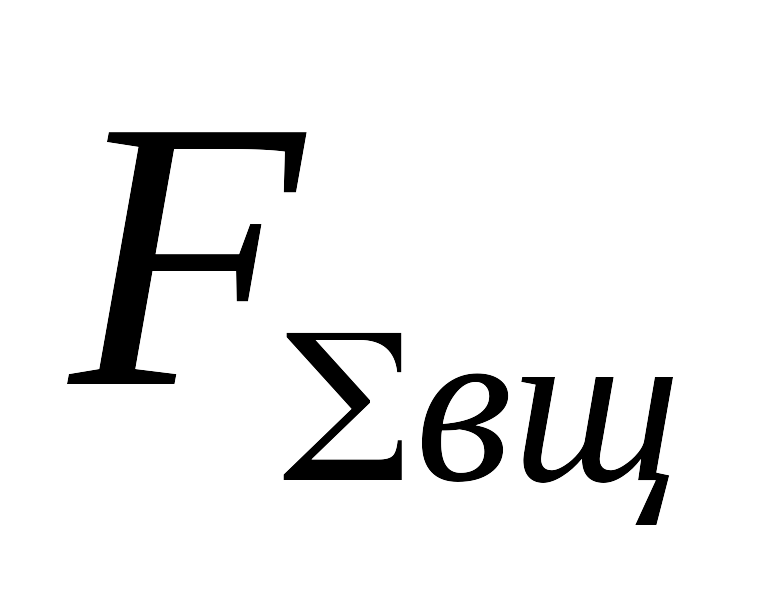

- полная расчетная нагрузка, действующая в ведущей цепи

Fвм – натяжение ведомой ветви

Ff =5*q*g*l*cos γ

g = 9,81 м/с – ускорение свободного падения

l = 1,09 м – длина ветви

γ = 70° - угол наклона линии центров к горизонту

Ff = 5*1*9,81*1,09*cos 70°=18,3 Н

Fвм = 18,3+46 = 64,3 Н

При коэффициенте, учитывающем вероятную пиковую нагрузку Кпик = 1


2.4. Определяем предварительное натяжение цепи


fmin – наименьшая допустимая стрела провисания

а – межосевое расстояние

Кц – коэффициент при Vц ≥ 10 м/c


fmin

Для безотказной работы цепи необходимо создать предварительное натяжение, поэтому межосевое расстояние уменьшают на величину

Наибольшая допустимая стрела провисания :

fmax ≤ 3*fmin = 3*2,5 = 7,5 мм


2.5. Определяем силы, действующие на валы передачи:

FR = 1,15* Ft* KД = 1,15*622,98*1,3 = 931,36 Н



3. Расчет геометрии звездочек.


Для изготовления звездочек выбирается сталь 45.

Термическая обработка – закалка, отпуск HRRC 45…50

Допускаемое контактное напряжение [σH] = 800…900 мПа


Геометрические параметры звездочек:


1. Делительный диаметр звездочек

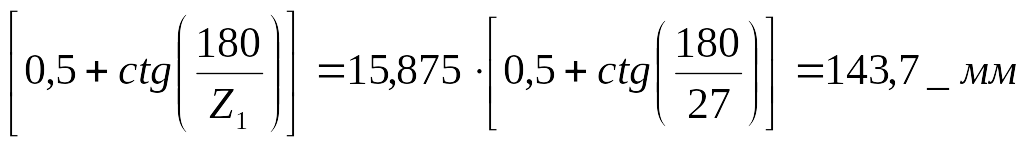

2. Диаметр окружности выступов

DC= t*


3.Радиус впадин

r = 0,5025 * d1+0,05 = 0,5025 * 10,16 + 0,05 = 5,2 мм


4.Диаметр окружности впадин

Di = dД – 2* r = 136,7 – 2*5,2 = 126,3 мм


5. Радиус закругления зуба

r1 = 1,7 * d1 = 1,7 * 10,16 = 17,3 мм


6. Расстояние от вершины зуба до линии центров дуг закруглений

h1 = 0,8*d1 = 0,8 *10,16 = 8 мм


7. Диаметр обода

DС =


8. Ширина зуба звездочки

b1 = 0,93 * Bвн – 0,15 = 0,93*9,65 – 0,15 = 8,82 мм
