Безрычажные редукторы используются, как правило, для понижения давления кислорода в магистралях высокого давления, Рычажные редукторы обычно используются в магистралях низкого давления и в регуляторах подачи кислорода.

Работа редуктора характеризуется следующими параметрами:

— максимальным и минимальным давлением перед редуктором (p_рмакс, p_рмин);

— рабочим давлением на выходе из редуктора (p_р);

— остаточной неравномерностью регулирования давления (x₀).

Относительная величина остаточной неравномерности регулирования определяется как разность максимального и минимального рабочего давления на выходе из редуктора (зависящая от изменения давления на входе редуктора), отнесенная к максимальному его значению:

x0 =  pрмакс – pрмин pрмакс  · 100 [%],

(3.14)

Из выражений (3.13) и (3.14) следует, что для обеспечения нормальной работы регулятора подачи кислорода в кислородных системах высокого давления (150 ат) при использовании КР должно обеспечиваться неравенство p_рмин ≥ (2—2,5)р_р.п.

Регуляторы непрерывной подачи кислорода. Они используются в системах кислородного питания (СКП) коллективного и индивидуального пользования.

Регулятор непрерывной подачи кислорода, используемый в СКП коллективного пользования, представляет собой систему двух последовательно соединенных регуляторов — давления и расхода (рис. 3.9). Регулятор давления 1 служит для поддержания необходимой величины давления кислорода на входе регулятора расхода 2. Регулятор расхода обеспечивает необходимый расход чистого кислорода в зависимости от высоты полета. Он работает в режиме закритического истечения, когда соблюдается следующее отношение давлений кислорода: p_вых/p_р ≤ 0,528. В этом случае  {86}  подача кислорода в маску будет определяться величиной давления p_р и величиной открытия клапана подачи 4, т. е.

(3.15)

где μ — коэффициент истечения (обычно μ = 0,7—0,85);

d — диаметр отверстия клапана;

h — величина открытия клапана;

g — ускорение силы тяжести;

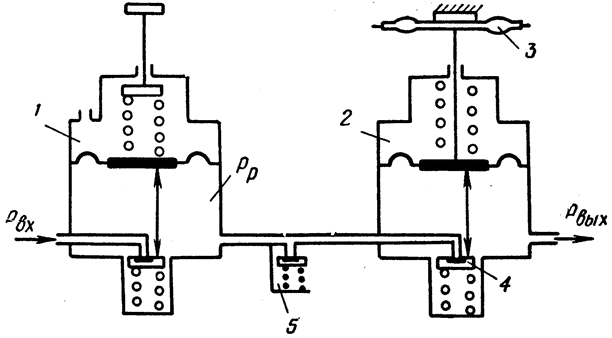

Рис. 3.9. Принципиальная схема регулятора непрерывной подачи кислорода: 1 — регулятор давления: 2 — регулятор расхода; 3 — анероид; 4 — клапан подачи; 5 — предохранительный клапан

k — коэффициент адиабаты, равный 1,41;

R — газовая постоянная, равная для кислорода 26,5 м/град;

Т — абсолютная температура.

После подстановки в формулу (3.15) значений постоянных коэффициентов (g, R, k) она приобретает вид

G = μπdh  0,395 √T   pр.

(3.16)

Величина открытия клапана h меняется в зависимости от высоты полета («высоты» в кабине) в результате перемещения подвижного центра анероида 3, реагирующего на изменение давления в кабине самолета.

---

Кислород из полости между регулятором давления и регулятором расхода не расходуется до тех пор, пока закрыт клапан подачи 4. С определенной высоты полета («высоты» в кабине) под действием анероида 3 начинает приоткрываться клапан 4, чем обеспечивается определенная подача кислорода в маску.

Поскольку в полости перед регулятором расхода 2 давление регулируется с помощью регулятора давления прямого действия 1 (§ 2.2), то регулируемая величина р_вых будет иметь ошибку (при  {87}  изменении величины давления р_вх на входе регулятора непрерывной подачи кислорода). Ощутимая остаточная неравномерность регулирования наблюдается, когда давление р_вх становится менее двукратного значения рабочего давления p_р.

Для обеспечения летных экипажей кислородом при аварийном покидании самолета (или при отказе основной бортовой системы кислородного питания) используются аварийные регуляторы непрерывной подачи кислорода индивидуального пользования. Принципиальная схема такого регулятора дана на рис. ЗЛО.

Кинематическая схема регулятора обеспечивает подачу кислорода к дыхательным путям (автоматически или вручную), как

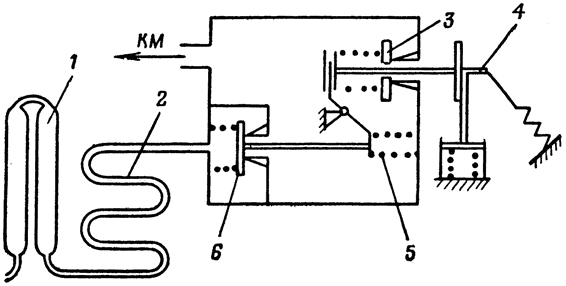

Рис. 3.10. Принципиальная схема регулятора непрерывной подачи кислорода индивидуального пользования: 1 — баллончик с кислородом: 2 — капиллярный трубопровод; 3 — клапан подсоса воздуха; 4 — замок (запирающее устройство); 5 — силовая пружина; 6 — клапан подачи кислорода

только произойдет катапультирование. В самом деле, при отжатии замка 4 вниз происходит мгновенная отработка силовой пружины 5 влево, в результате чего открывается клапан 6 непрерывной подачи кислорода. Понижение давления кислорода после выхода его из баллончиков 1 обеспечивается вследствие больших гидравлических потерь в капиллярном трубопроводе 2 (внутренний диаметр его d_к = 0,35 мм).

Подача кислорода к дыхательным путям уменьшается по мере уменьшения давления кислорода в баллончиках. При большой легочной вентиляции и при недостатке кислорода на малых высотах открывается клапан 3 подсоса воздуха вследствие разрежения в корпусе регулятора подачи.

Зависимость между объемной подачей кислорода W [л/мин], приведенной к наземным условиям, и исходными параметрами регулятора непрерывной подачи имеет следующий вид:

(3.17)

{88}

где W₀ — начальный объемный расход кислорода в момент времени t = 0;

V₀ — объем кислородных баллончиков;

р₀ — начальное давление кислорода в баллончиках;

р_H — давление окружающей атмосферы. Выражение для начального расхода имеет вид

(3.18)

где μ — коэффициент истечения кислорода через капилляр (μ = 0,1—0,15);

S_к — площадь поперечного сечения капилляра (S_к = πd_к²/4);

Т — температура кислорода в баллончиках.

По зависимости (3.17) можно рассчитать подачу кислорода в маску при автоматическом или ручном срабатывании регулятора. Расчеты по формулам (3.17) и (3.18) показывают, что подача кислорода при начальном давлении р₀ = 150 ат, V₀ = 0,875 л, d_к = 0,35 мм и р_H = р_H0 = 1 ат после срабатывания регулятора (в момент времени t = 0) составит величину порядка 13—17 л/мин, а спустя 11—12 мин подача кислорода в маску равна примерно 3 л/мин.

---

Регуляторы прерывной подачи кислорода. Они делятся на регуляторы подачи без избыточного давления и на регуляторы подачи с избыточным давлением.

Кислородные регуляторы прерывной подачи без избыточного давления. Принципиальная схема такого регулятора дана на рис. 3.11. Регулятор включается в работу только при наличии перепада давления на мембране, который возникает во время вдоха. Под действием внешнего давления мембрана прогибается внутрь, вследствие чего открывается клапан подачи. Кислород из полости редуктора поступает через эжектор в подмембранную полость регулятора. При протекании кислорода в эжекторе создается разрежение, в результате чего происходит подсос воздуха через автомат подачи воздуха (АПВ) в корпус регулятора. Струя кислорода увлекает за собой воздух, смешивается с ним и поступает в кислородную маску.

В момент выдоха давление кислорода в подмембранной полости регулятора выравнивается с атмосферным, в результате клапан подачи закрывается. Таким образом, кислород поступает к дыхательным путям под давлением, почти равным давлению окружающей среды. По мере увеличения высоты полета АПВ постепенно уменьшает доступ воздуха и на высоте 9—10 км подача воздуха совсем прекращается.

Для создания в корпусе регулятора малого избыточного давления в надмембранной полости его устанавливается механизм 5 малого избыточного давления в виде анероида с пружиной. Анероид  {89}  вступает в работу с высоты 4 км, создавая некоторый прогиб мембраны в сторону открытия клапана подачи. Последний закрывается при давлении во внутренней полости регулятора, превышающем давление воздуха в надмембранной полости на величину жесткости пружины механизма избыточного давления. Таким образом, ограничителем избыточного давления является пружина анероида. Избыточное давление в данной схеме регулятора может возрастать до 40 мм вод. ст.

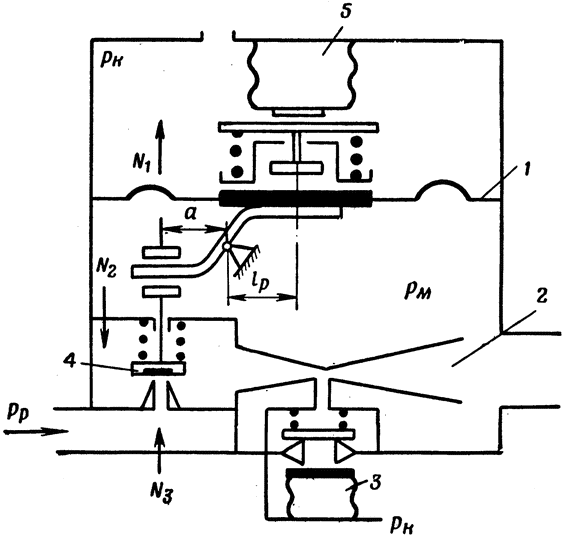

Рис. 3.11. Принципиальная схема регулятора прерывной подачи кислорода без избыточного давления: 1 — мембрана; 2 — эжектор: 3 — автомат подсоса воздуха: 4 — клапан подачи кислорода: 5 — механизм малого избыточного давления

Так как давление кислорода в корпусе регулятора при нормальной работе его не превышает атмосферного давления окружающей среды (пренебрегая величиной малого избыточного давления), то начиная с высоты 12 км согласно графику, приведенному на рис. 3.3, парциальное давление кислорода в полости кислородной маски становится ниже установленной нормы. Поэтому регуляторы прерывной подачи кислорода без избыточного давления имеют ограничения по высоте до 12 км.

Согласно техническим требованиям качество работы регулятора прерывной подачи кислорода характеризуется величиной сопротивления дыханию (р_к – р_м). Для исследования влияния на величину сопротивления дыханию конструктивных параметров регулятора установим зависимость между сопротивлением вдоху и параметрами  {90}  регулятора. Составим уравнение сил, действующих на клапан подачи регулятора (см. 3.11).

---

Сила давления мембраны регулятора, приведенная к клапану и действующая в сторону открытия клапана, равна

N1 = HcSмi · 9,8 [н],

(3.19)

где H_c = р_к – р_м — разрежение в корпусе прибора (сопротивление вдоху), мм вод. ст.;

S_м — эффективная площадь мембраны, м²;

i = l_р/a — передаточное число рычага (рис. 3.11).

Сила клапанной пружины, действующая в сторону закрытия клапана, равна

N2 = N20 + k2h [н],

(3.20)

где N₂₀ — первоначальное усиление клапанной пружины (при закрытом клапане), н;

k₂ — жесткость пружины, н/м;

h — ход клапана, м.

Сила давления кислорода на клапан

N3 =  πdк2 4   (рр – рм) ≈  πdк2 4   рр   [н],

(3.21)

где d_к — диаметр седла клапана, см;

р_р — давление кислорода на клапан, н/м².

Уравнение равновесия сил, действующих на клапан будет иметь вид

9,8HcSмi – N20 – k2h +  πdк2 4   рр = 0.

(3.22)

Решая полученное уравнение относительно величины сопротивления вдоху, получим

Hc =  N20 + k2h – рр  πdк2 4  9,8Sмi .

(3.23)

Выразим величину открытия клапана подачи через секундный расход кислорода и подставим ее в выражение (3.23). Секундный расход кислорода для закритического случая истечения запишем в следующем виде:

(3.24)

{91}

Проходное сечение клапана F_к можно выразить через поверхность цилиндра диаметром d_к и высотой h, т. е.

Fк = πdкh.

(3.25)

Рис. 3.12. Экспериментальный график эффективной работы клапана подачи

Высота подъема h клапана выбирается в зависимости от его диаметра. Для этого используем экспериментальный график, который приведен на рис. 3.12. Как видно из рисунка, при h/d_к = 0,20÷0,25 работа клапана перепуска фактически прекращается. Если в выражение (3.25) подставить граничное отношение (h/d_к)_гр, получим

Fк = 0,2 πdк2.

(3.26)

Подставляя выражение (3.26) в выражение (3.24), найдем формулу для определения диаметра клапана по величине секундного расхода

(3.27)

Используя зависимости (3.23) — (3.27), получим новое выражение для определения величины сопротивления вдоху

(3.28)

Анализируя выражение (3.28), приходим к выводу, что, уменьшая жесткость k₂ клапанной пружины, увеличивая давление кислорода р_р на клапан, эффективную площадь мембраны S_м и передаточное отношение i, можно снижать сопротивление вдоху Н₀. Однако такой способ снижения сопротивления вдоху приводит к увеличению габаритов регулятора подачи.

Наиболее эффективными техническими способами уменьшения величины сопротивления вдоху следует считать:

---

— создание избыточного давления в полости регулятора подачи;

— использование вторичной эжекции, создаваемой струей выходящей из диффузора смеси кислорода с воздухом;

— расположение диффузора эжектора против выходного штуцера кислородного прибора;

— расположение малогабаритного регулятора прерывной подачи вблизи кислородной маски или непосредственно на ней;  {92}

— применение в регуляторе прерывной подачи сдвоенного клапана подачи с пневмоусилителем.

Кислородные регуляторы прерывной подачи с избыточным давлением. Применение этих регуляторов в системах питания обеспечивает летный экипаж кислородом как в нормальных условиях, так и в аварийном режиме (при внезапной разгерметизации кабины на большой высоте). Повышение давления кислорода в полости кислородной маски может быть обеспечено двумя способами:

— повышением давления кислорода в полости кислородной маски при переходе на режим непрерывной подачи;

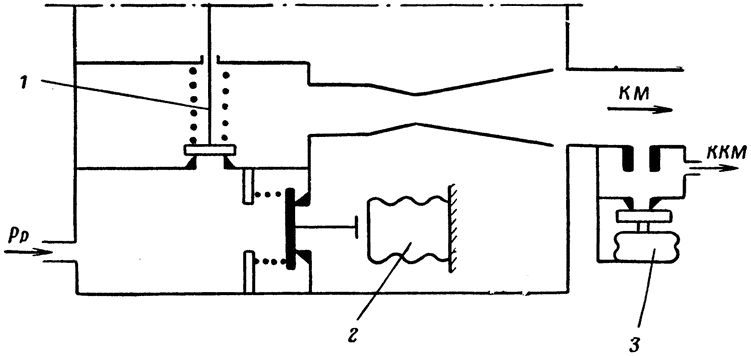

Рис. 3.13. Принципиальная схема регулятора прерывной подачи с избыточным давлением при переходе на режим непрерывной подачи: 1 — клапан подачи; 2 — механизм перевода на режим непрерывной подачи; 3 — регулятор избыточного давления

— повышением давления в надмембранной полости регулятора относительно окружающей среды с сохранением режима прерывной подачи.

По первому способу регулятор до высоты 11—13 км работает в режиме прерывной подачи, а с высоты 12—13 км — в режиме непрерывной подачи кислорода. Перевод регулятора на непрерывную подачу осуществляется специальным механизмом 2 непрерывной подачи (рис. 3.13). Регулирование повышенного давления при непрерывной подаче кислорода производится сбросом из системы в атмосферу излишнего количества кислорода через клапан специального регулятора 3 избыточного давления, смонтированного в шланге кислородной маски.

Принципиальная схема регулятора, работающего по второму способу, показана на рис. 3.14. До высоты 4 км (верхняя) надмембранная полость сообщается с атмосферой, кислород подается в легкие под давлением, примерно равным атмосферному. С увеличением высоты срабатывает пускатель 1 и в надмембранную полость начинает поступать кислород в количестве 3—4 л/мин.  {93}  Повышенное давление в надмембранной полости регулируется механизмом 3 малого избыточного давления; при этом избыточное давление составляет величину не более 30—40 мм вод. ст.

На высоте 12 км вступает в работу регулятор 2 избыточного давления, который обеспечивает регулирование давления до 500—600 мм вод. ст. В зависимости от величины избыточного давления в надмембранной полости будет повышаться давление в подмембранной полости регулятора, а следовательно, и в легких человека.

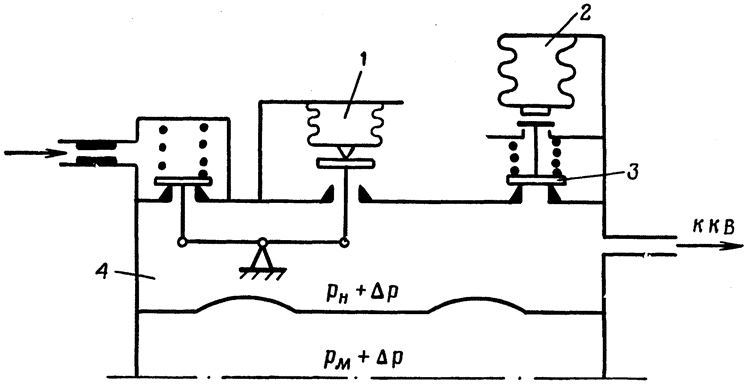

Рис. 3.14. Принципиальная схема регулятора прерывной подачи с избыточным давлением при сохранении режима прерывной подачи: 1 — пускатель; 2 — регулятор избыточного давления; 3 — механизм малого избыточного давления; 4 — надмембранная полость регулятора подачи

---
