Глава 5. Изготовление планов
и схем места происшествия

Планы, схемы, чертежи места происшествия представляют собой графические изображения места происшествия (открытой местности, помещения и т. п.) с имеющимися на них объектами, прилагаемыми в целях наглядности к протоколу осмотра (ч. 8 ст. 166 УПК РФ).

В протоколе осмотра места происшествия указывается, что к протоколу прилагается план (схема). В тексте протокола делаются ссылки на план (схему). Процессуальное подтверждение подлинности, правильности, точности плана (схемы) отражается в заверительных подписях (в т. ч. понятых), перед которыми необходимо указать: «План (схема) составлен (а) верно».

Требования, предъявляемые к составлению плана (схемы):

1) все изображения в плане обозначаются в прямоугольной проекции в определенном масштабе, в схеме – изображения строятся вне масштаба, но с соблюдением относительных размеров и взаиморасположения объектов и следов;

2) размеры объектов и предметов указываются на схеме стрелками
с обозначением расстояний и размеров в метрах или сантиметрах;

3) отражение обстановки места происшествия должно быть полным и точным;

4) обозначения должны быть общепринятыми и понятными;

5) необходимо соблюдение положений УПК РФ, предъявляемых
к оформлению, а также наличие соответствующих реквизитов. К реквизитам относятся: заголовок (наименование объекта, место его расположения, дата составления плана (схемы), наименование следственного действия,
к протоколу которого прилагается), ориентировка по сторонам горизонта
с указанием стрелкой в правом верхнем углу направления север-юг, масштаб в цифровом представлении (располагается в правой средней части), обозначение объектов, предметов, следов (на схеме надписи делаются непосредственно на изображениях и обозначаются их размеры, на планах ставятся номера, которые дополнительно расшифровываются), отметка
о правильности составления плана (схемы), подписи следователя, понятых и других участников осмотра;

6) изображения обстановки, предметов и следов на планах (схемах) осуществляются при помощи условных знаков (дополнительно дается расшифровка обозначения), применяемых в топографии, очертания объектов зарисовываются в проекции сверху, по возможности в масштабе.

Планы помещений:

– составляются в масштабе 1:20 – 1:100, ориентируются на площадь помещения, которое необходимо наиболее крупно изобразить на стандартном листке бумаги, предусмотрев место для размещения реквизитов;

– первоначально делается черновой набросок схемы, на которой
с соблюдением относительных размеров и конфигураций изображаются помещение, объекты, следы, проставляются размеры на изображениях (обнаруженные на месте происшествия орудия и средства совершения преступления, иные объекты, следы точно фиксируются методом привязки по системе прямоугольных или треугольных координат). Рекомендуется вначале составить план, а затем уже протокол следственного действия;

---

– чистовой план вычерчивают с нанесением линейного масштаба (для этого используют циркуль, шариковую ручку, тушь, допустимо использование красного красителя для изображения следов крови);

– чертеж помещения располагают так, чтобы входная дверь находилась внизу листа (для более удобного ориентирования);

– обнаруженные объекты должны иметь правильную форму в точном соответствии с масштабом;

– недопустимо выполнение плана карандашом.

Схема участка местности:

– составляется в масштабе 1:500 – 1:1000;

– указываются точные размеры стрелками, ориентировка «север-юг», направление на ближайшие населенные пункты, участки дороги, лес
и др., объекты-ориентиры, от которых производилось измерение;

– отображаются размеры и расстояния, которые зафиксированы
в протоколе;

– изображается общий вид участка местности, основные предметы
и ориентиры, объекты и следы преступления, обнаруженные на месте происшествия.

Допустимо использование схемы участка местности, взятой из сети Интернет.

глава 6. Технические средства,
используемые при осмотре
места происшествия

§ 1. Виды технических средств

В ходе производства осмотра применяются различные технические средства, которые представляют собой приборы, устройства, приспособления, инструменты и материалы, используемые для обнаружения, изъятия следов и предметов в целях раскрытия и расследования преступлений.

Уголовно-процессуальный закон (ч. 2 ст. 166 УПК РФ) предусматривает возможность применения при производстве осмотра фотографирование, киносъемку, аудио- и видеозапись.

В ходе производства осмотра применяются следующие технические средства:

– унифицированный чемодан для осмотра места происшествия (осветитель «Квадрат», лупы, порошки дактилоскопические, кисти, набор для дактилоскопирования, пленка дактилоскопическая, перчатки, бинт, ножницы, пинцеты, скальпель, зонды, шпатель, стекла предметные, пакеты полиэтиленовые, стеклорез, гипс, пластилин, лак для волос, рулетка, фонарь электрический, компас, индикатор напряжения, штангенциркуль, набор фломастеров, лента склеивающая, комплект бирок с номерками, набор инструментов, фотосумка с принадлежностями);

– малый комплект технико-криминалистических средств для работы с микрообъектами на месте происшествия (лупы, магнит, пленка липкая, кисть колонковая, электростатическая палочка, пинцеты, иглы, стекла предметные, пробирки, капилляры, ножницы, пакеты полиэтиленовые, бумага, этикетки для маркировки); комплект технических средств «Капля»;

– комплект для изъятия запаховых следов;

– комплект для обнаружения микрочастиц (электростатический съемник отпечатков на пыли Electrostatic DUST PRINT LIFTER для изъятия пылевидных следов на ворсистых и тканевых поверхностях при работе на кафеле, ламинате, бетонных и других поверхностях);

---

– комплект наборов «Нарко-2М» и «Нарко-3» для анализа наркотических веществ;

– комплексы «Орион-2М» и «Сириус» предназначены для проведения статического и динамического осмотра места пожара, установления очага и причины возгорания, путей распространения огня, отбора и упаковки вещественных доказательств различной природы;

– осветительная аппаратура;

– оптические инструменты и приборы (лупы, микроскопы, цветные светофильтры);

– поисковые приборы (ультрафиолетовые осветители, излучающие как длинные, так и короткие волны, электронно-оптические преобразователи, детектор скрытых следов на основе переносного лазера, магнитный подъемник, металлоискатель, щупы различного назначения);

– фото- и видеоаппаратура, принадлежности к ней, компьютеры, например, специализированный программно-аппаратный комплекс «Растр-5», позволяющий получать, хранить, обрабатывать цифровые фотоизображения (включает в себя персональный компьютер или переносной компьютер – ноутбук, периферийные устройства для ввода изображений);

– различные вспомогательные средства (рулетки, чертежные инструменты, канцелярские принадлежности и т. п.), вещества и материалы (камфара, канифоль, кристаллы йода, пластилин, гипс, лак для волос, цианакрилат «Циазоль», пленочные материалы и др.).

Лупа бинокулярная с подсветкой и со сменными линзами, (1.2x; 1.8x; 2.5x; 3.5х)

П ортативный ультрафиолетовый осветитель «Гриф-2м» служит для визуальной проверки и осмотра в нестационарных условиях документов и других объектов.

Р учной прибор «LQtest». Предназначен для обнаружения опасных жидкостей в закрытых сосудах, а также проверки содержимого пластиковых и стеклянных бутылок, картонных пакетов и других неметаллических емкостей. Устройство позволяет, не нарушая герметичности сосуда, отличать такие вещества, как бензин, зажигательные смеси, ацетон, нитроглицерин, нитрометан, различные спирты, эфиры и другие опасные жидкости, от воды, безалкогольных и алкогольных напитков, молочных продуктов, косметических средств и т. п.

« ЭТЦВ-Д» телевизионный эндоскоп. Предназначен для проведения осмотра объектов в нестационарных условиях, труднодоступных затемненных местах, а также осмотра пустот
и внутренних полостей различных объектов
и конструкционных узлов (полостей конструкций и двигателя автомобиля, различных механизмов и т. д.).

ФПС-4/6С - фонарь-прожектор аккумуляторный светодиодный предназначен для использования
в качестве источника освещения в местах, где отсутствует стационарное освещение. Не рекомендуется использование в местах, где могут присутствовать пары нефтепродуктов, лаков, красок и прочих взрывоопасных веществ.

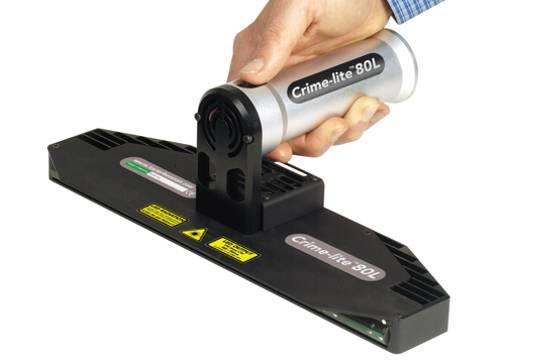

Л инейный осветитель для обследования плоских поверхностей. Применяется для поиска следов ног, следов обуви, а также микрочастиц.

---

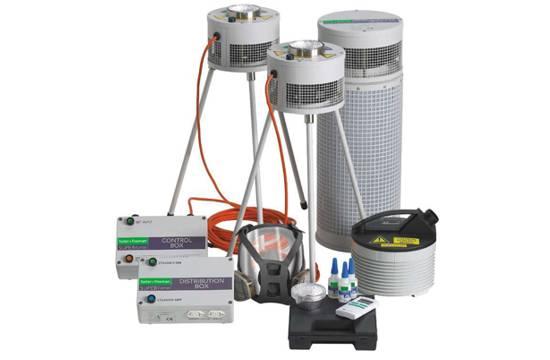

П ереносная система испарения цианкрилата для выявления отпечатков пальцев на месте происшествия. Служит для осмотра помещений (квартир, офисов, гаражей), транспортных средств. Комплект позволяет выявлять невидимые отпечатки пальцев на месте происшествия без транспортировки объектов в лабораторию.

§ 2. Фотографирование, аудио- и видеозапись

Из всех технических средств, применяемых при осмотре места происшествия, наиболее часто используется фото- видеоаппаратура (цифровые фотоаппараты, переносные видеокамеры различного назначения).

Задачами фотосъемки осмотра места происшествия являются фиксация:

1) обстановки, то есть внешних условий, в которых совершено преступление, положения и состояния предметов и следов, содержащих сведения о событии (помещение, открытый участок местности и т. д.);

2) объекта, на который были направлены действия преступника, местонахождения объекта, его признаков, состояния;

3) следов, оставленных участниками преступного события (от их передвижения на месте происшествия, совершения ими различных действий и т. п.);

4) последствий преступления (пролом в стене, незаконно вырубленные лесные насаждения, поврежденное транспортное средство и т. п.) и т. д.

При осмотре применяются методы фотосъемки: измерительная, которая позволяет по снимкам определить абсолютные размеры предметов, следов и расстояния между ними и объектами, находящимися на месте происшествия, и панорамная, используемая для получения изображения объектов, имеющих значительную протяженность.

Измерительная фотосъемка применяется в следующих случаях:

1) для фиксации места происшествия, обстановка которого характеризуется большим разнообразием предметов, следов, загроможденностью и хаотичностью их размещения;

2) для запечатления наибольшего объема обстановки места происшествия в целях последующего использования полученных сведений;

3) при ограниченном времени осмотра места происшествия;

4) в целях установления размеров, размещения и других данных
о предметах, доступ к которым затруднен или невозможен.

При осмотре применяются приемы измерительной фотосъемки:

– масштабный (используется для восстановления размеров предмета по его снимку и заключается в фотографировании объекта с положенной рядом с ним линейкой или складным метром);

Фотографирование с масштабной линейкой

– с глубинным масштабом (применяется при необходимости фиксации взаимного расположения предметов обстановки, имеющих значительную протяженность (глубину). Фотографирование осуществляется с помощью измерительной ленты, цена деления которой равна фокусному расстоянию применяемого объектива, либо с произвольной ценой деления, либо с наклоном фотоаппарата при съемке;

Съемка с глубинным масштабом

– с квадратным масштабом (для определения расстояния между точками или предметами на плоскости, расположенной не перпендикулярно оптической оси объектива).

---

Фотографирование с квадратным масштабом

Панорамная фотосъемка применяется в случаях необходимости запечатлеть: предметы обстановки, размещенные на большой площади; предметы, окружающие место происшествия, тесные помещения с находящимися в них следами преступления.

Приемами панорамной фотосъемки являются:

– линейный (горизонтальный), при котором последовательно перемещается фотокамера вдоль передней линии снимаемого объекта (шоссейная дорога, железнодорожная платформа, складское сооружение и т. п.);

Метод линейной панорамы

– круговой, с помощью которого съемка осуществляется посредством последовательного поворачивания камеры вокруг вертикальной оси (лесной участок, двор дома и т. д.).

Метод круговой панорамы

В ходе осмотра применяются следующие виды фотосъемки:

– ориентирующая - для запечатления места происшествия на фоне окружающей обстановки с привязкой к определенному ориентиру (угол дома, трансформаторная будка, одиноко стоящее дерево и т. д.);

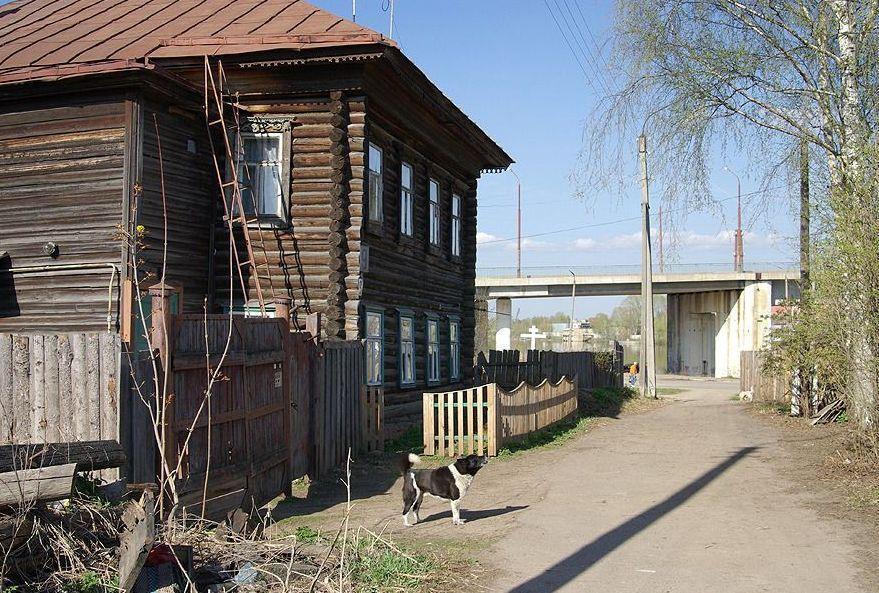

Рис. 1. Ориентирующий фотоснимок места происшествия

– обзорная - для фиксации общего вида места происшествия с охватом основных элементов обстановки и обнаруженных предметов и следов (место разделки рыбы, кострище с окружающей его обстановкой и т. д.);

Рис. 2. Обзорный фотоснимок места происшествия

– узловая - для запечатления отдельных узлов (поврежденная оконная рама со стеной дома, спиленное дерево с расположенными рядом пнями деревьев и т. д.);

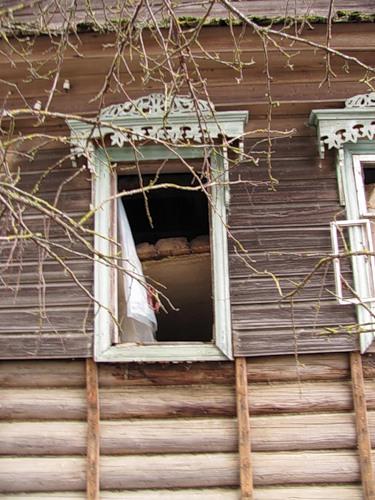

Рис. 3. Узловой фотоснимок места происшествия

– детальная - для фиксации отдельных предметов и следов на месте происшествия без связи с окружающей обстановкой. Данная съемка выполняется с масштабной линейкой (след обуви, стреляная гильза и т. д.).

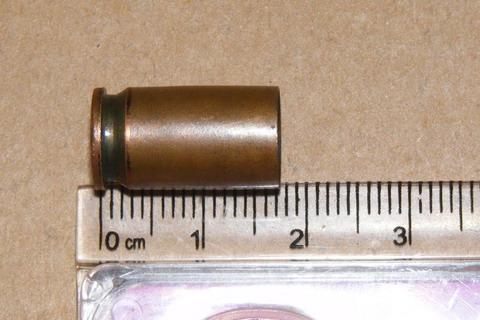

Рис. 4. Детальный фотоснимок (гильза от пистолета ПМ)

В зависимости от объекта осмотра (участок местности, помещение, транспортное средство), а также условий фотосъемки (естественное или искусственное освещение, ночное или дневное время суток) могут применяться различные способы фотографирования:

крестообразная съемка – на открытой местности, на широких улицах и площадях, в производственных помещениях (цех завода);

встречная съемка – в случаях необходимости запечатлеть узкое пространство (туннель, подземный переход, коридор в помещении, арочный проход в здание и т. п.);

фронтальная съемка – для запечатления протяженных объектов
с использованием линейного приема панорамной фотосъемки;

диагональная съемка – для фиксации объекта «с угла», что позволяет передать его объем (транспортное средство с повреждениями на передней и боковой частях и др.);

съемка с нижней точки – для фиксации значительных по высоте либо охвата разных по высоте объектов (дом, фонарный столб, помещение
с охватом обстановки и части потолка и т. д.);

---
