Виртуальные машины взяты из курса MS, в котором задано несколько сайтов в разных городах США. DEN – сокращение от города Denver.
1. Настройте виртуальные машины, выполнив "L:\Лекции\3 Курс\Информационные Сети\Лабы\4\Настройка VPC\runme.bat" . Запустите ПО
Microsoft Virtual PC (Пуск => Программы => Virtual Machines), затем
стартуйте последовательно
виртуальные машины DEN-DC1, DEN-SRV1,
DEN-CL1, DEN-SRV2, DEN-CL2 (выберите машину в консоли Virtual PC и нажмите Start).
Перед запуском, если иконки машин не серые
(скриншоты сохраненных десктопов), то удалите сохраненные состояния (контекстное меню машины, затем Delete Saved State)
. Используйте
имя пользователя Administrator и пароль Pa$$w0rd (в пароле доллары, вместо S и ноль, вместо «o»)

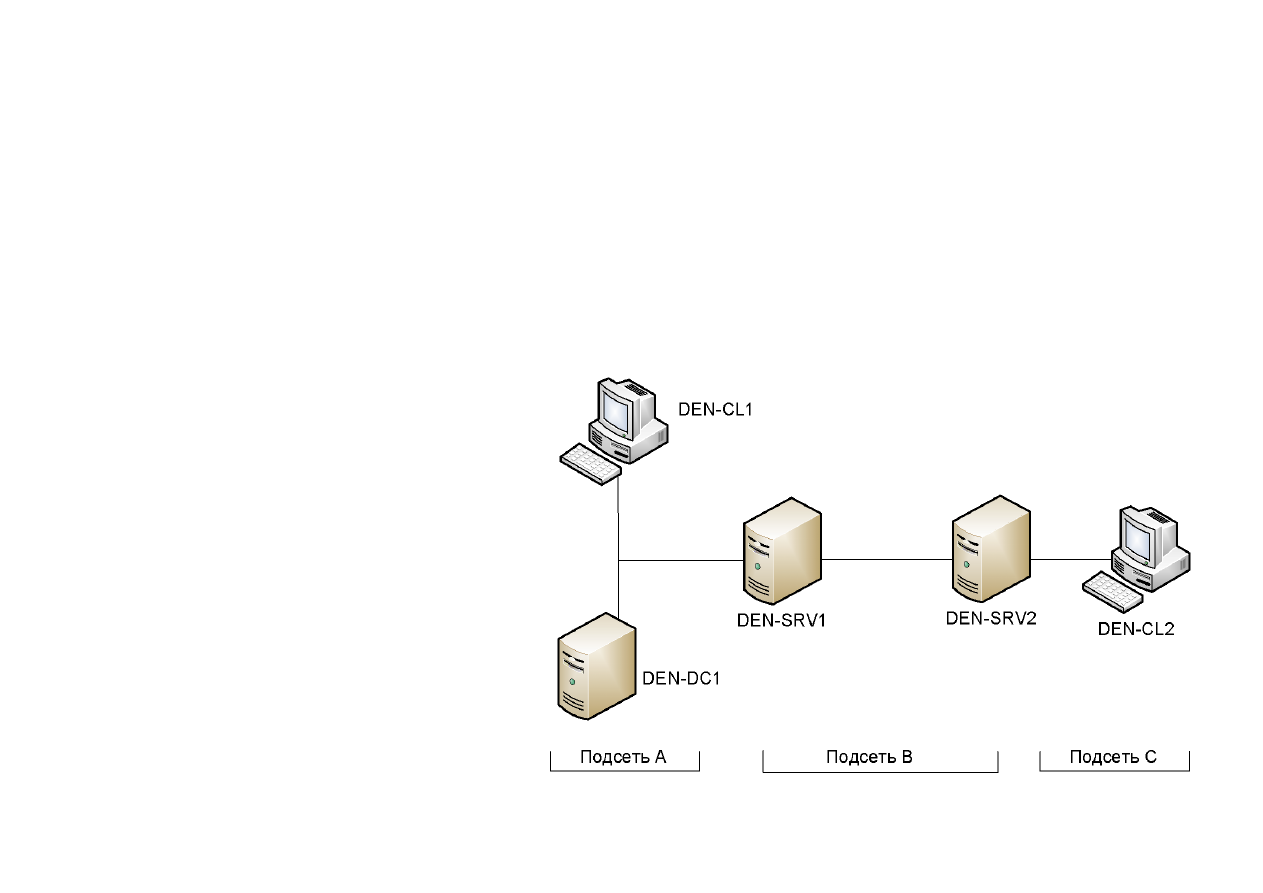

Вам выделен диапазон IP-адресов 11.12.11.130-11.12.11.240 . Возьмите из него любые две подсети с маской /30 (для подсетей B и C, см. рис.) и одну
с маской /29 (для подсети A) и настройте интерфейсы компьютеров: установите адрес, маску и адрес шлюза (где шлюз нужен) так как на рисунке.
Обратите внимание, что в других вариантах так же первой указана маска для подсетей B и C, второй – для подсети A!
Потребуется
включить форвардинг пакетов на DEN-SRV1 и DEN-SRV2 (выполните в командной строке:
sc config RemoteAccess start= auto & sc start RemoteAccess).
Обратите внимание на то, что в конструкции start= auto нет пробела перед знаком
«=» и есть пробел после знака «=»!
Настраивая IP-параметры интерфейсов, задайте в качестве IP DNS-сервера, IP адрес компьютера DEN-DC1.
Для того, чтобы сдать эту лабораторную, покажите преподавателю результаты трассировки (tracert) с компьютера DEN-CL1 на DEN-CL2 и
наоборот. Для трассировки используйте адреса, а не имена DEN-CL1, DEN-CL2. Трассируйте с ключом –d, например: tracert –d 1.2.3.4. После
трассировки в командной строке выполните команду ifconfig.
2.
То же для 72.116.13.21-72.116.13.127 и маски /30 и /29
3.
То же для 122.160.12.29-122.160.12.248 и маски /27 и /28
4.
То же для 100.200.200.150-100.200.200.230 и маски /29 и /28
5.
То же для 200.50.100.240-200.50.100.255 и маски /30 и /29
6.
То же для 72.66.200.97-72.66.200.150 и маски /30 и /29
7.
То же для 12.13.16.50-12.13.16.100 и маски /30 и /29
8.
То же для 62.61.57.10-62.61.57.66 и маски /30 и /29
9.
То же для 26.26.51.128-26.26.51.255 и маски /29 и /28
10.
То же для 168.169.128.135-168.169.128.255 и все маски /28
11.
То же для 210.220.210.200-210.220.210.255 и все маски /29
12.
То же для 196.162.31.64-196.162.31.127 и маски /29 и /28
13.
То же для 171.11.1.66-171.11.1.99 и маски /30 и /29
14.
То же для 191.16.11.22-191.16.11.250 и маски /27 и /28
15.
То же для 12.11.14.11-12.11.14.130 и маски /27 и /28
16.
То же для 210.220.230.100-210.220.230.200 и маски /29 и /28
