Виртуальные машины взяты из курса MS, в котором задано несколько сайтов в разных городах США. DEN – сокращение от города Denver.
1. Настройте виртуальные машины, выполнив "L:\Лекции\3 Курс\Информационные Сети\Лабы\4\Настройка VPC\runme.bat" . Запустите ПО Microsoft
Virtual PC (Пуск => Программы => Virtual Machines), затем
стартуйте последовательно
виртуальные машины DEN-DC1, DEN-SRV1, DEN-CL1
(выберите машину в консоли Virtual PC и нажмите Start).
Перед запуском, если иконки машин не серые (скриншоты сохраненных десктопов), то
удалите сохраненные состояния (контекстное меню машины, затем Delete Saved State)
. Используйте имя пользователя Administrator и пароль
Pa$$w0rd (в пароле доллары, вместо S и ноль, вместо «o»)

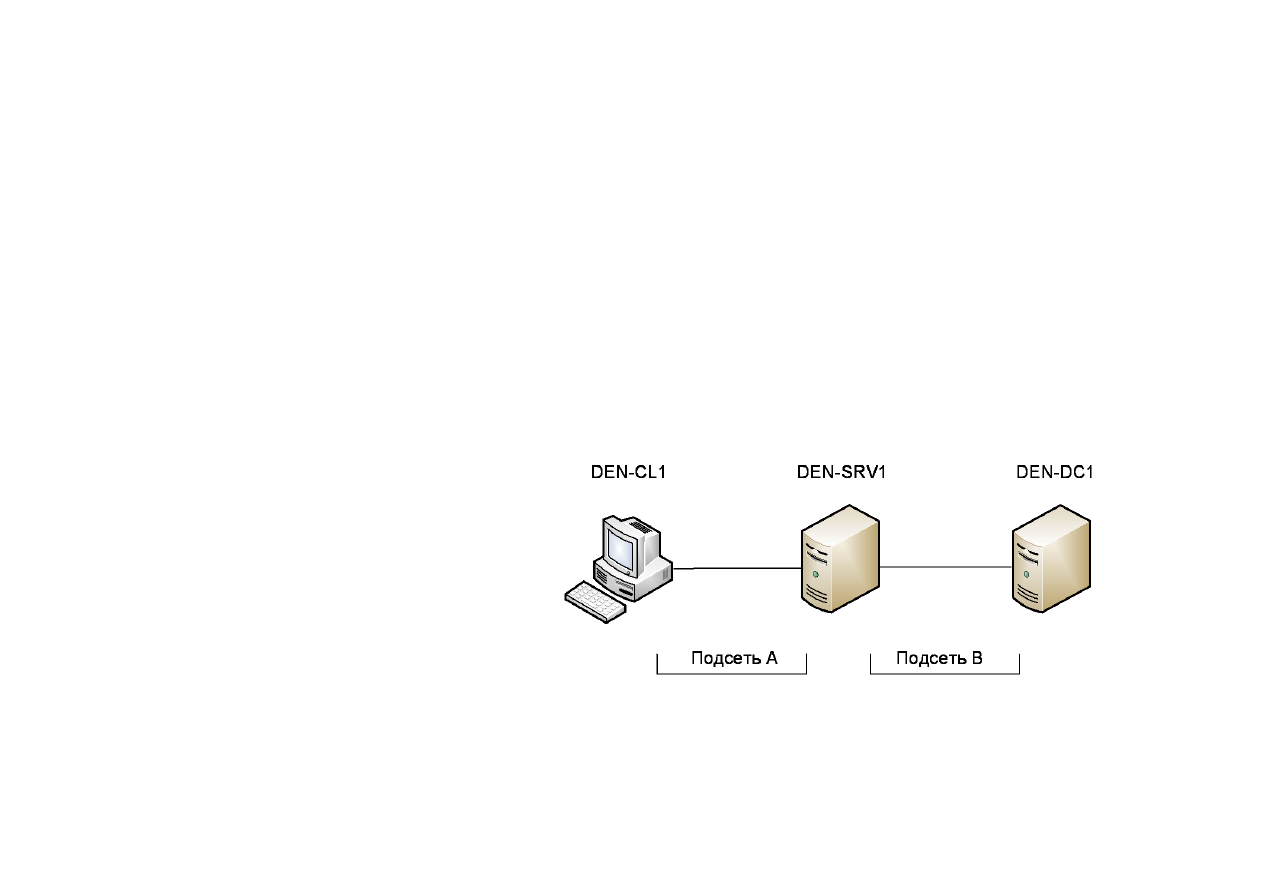

Вам выделен диапазон IP-адресов 172.16.13.0-172.16.13.127 . Возьмите из него любые две последовательно расположенные подсети с маской /30 и
настройте интерфейсы компьютеров: установите адрес, маску и адрес шлюза (на DEN-SRV1 шлюз не нужно задавать, т.к. он сам является шлюзом)
так, чтобы DEN-DC1 и DEN-CL1 были в разных подсетях, соединенных через шлюз на компьютере DEN-SRV1 (на этом компьютере - два интерфейса).
Потребуется включить форвардинг пакетов на DEN-SRV1 (выполните в командной строке:
sc config RemoteAccess start= auto & sc start RemoteAccess).
Обратите внимание на то, что в конструкции start= auto нет пробела перед знаком «=»
и есть пробел после знака «=»! Настраивая IP-параметры интерфейсов, задайте в качестве IP DNS-сервера, IP адрес компьютера DEN-DC1.
Для того, чтобы сдать эту лабораторную, покажите преподавателю результаты трассировки (tracert) с компьютера DEN-DC1 на DEN-CL1 и наоборот.
Для трассировки используйте адреса, а не имена DEN-DC1, DEN-CL1. Трассируйте с ключом –d, например: tracert –d 1.2.3.4 После трассировки в
командной строке выполните команду ifconfig.
2.
То же для 200.200.200.150-200.200.200.230 и маски /29
3.
То же для 200.200.200.240-200.200.200.255 и маски /29
4.
То же для 62.76.220.97-62.76.220.150 и маски /30
5.
То же для 172.16.1.66-172.16.1.99 и маски /29
6.
То же для 192.168.13.222-192.168.13.250 и маски /28
7.
То же для 192.168.12.129-192.168.12.248 и маски /28
8.
То же для 10.11.12.13-10.11.12.130 и маски /30
9.
То же для 10.11.12.130-10.11.12.240 и маски /30
10.
То же для 172.16.13.50-172.16.13.100 и маски /30
11.
То же для 62.76.175.10-62.76.175.66 и маски /29
12.
То же для 62.76.175.128-62.76.175.255 и маски /29
13.
То же для 190.168.130.64-190.168.130.127 и маски /28
14.
То же для 190.168.130.128-190.168.130.255 и маски /28
15.
То же для 200.200.200.200-200.200.200.255 и маски /28
16.
То же для 200.200.200.100-200.200.200.200 и маски /30
