точки
зрения
обеспечения
эффективной
работы
канала
передачи
информации
в
этой
и
подобных
моделях
важно
правильно
провести
настройку
параметров
такого
ряда
блоков
.

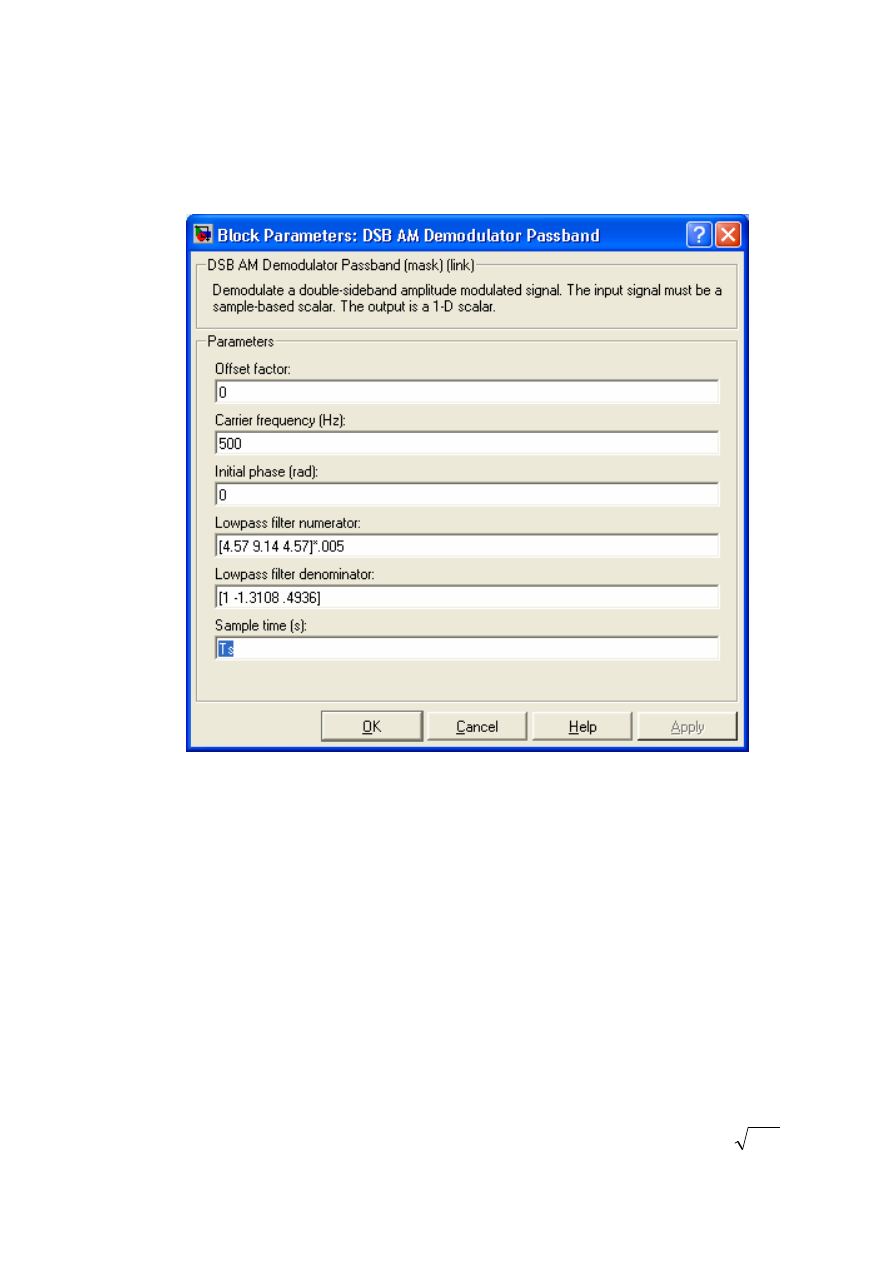

Окно
настройки
показано
на
рис
. 6.12.
Рис
. 6.12
В
нем
устанавливаются
такие
же
значения
параметров
Offset factor,
Carrier frequency, Initial phase, Sample time,
что
и
в
парном
блоке
.
Установки
Lowpass filter numerator
и
Lowpass filter denominator
определяют
векторы
коэффициентов
числителя
и
знаменателя
передаточной
функции
фильтра
нижних
частот
демодулятора
,
при
этом
во
многих
случаях
достаточно
регулировать
величину
общего
сомножителя
вектора
параметров
Lowpass filter numerator.
На
выходе
демодулятора
формируется
низкочастотный
видеосигнал
,
отображающий
огибающую
входной
смеси
полезного
сигнала
и
шума
.
Этот
сигнал
подается
на
вход
блока
,
выполняющего
функцию
порогового
устройства
с
регулируемым
порогом
,
равным
1
Fcn
NP
mr
×
,
где
mr
–
число
,
определяющее
степень
превышения
порога
обнаружения
полезного
сигнала
над
уровнем
входного
шума
NP .
Данный
блок
реализует
другой
способ
задания
функциональных
преобразований
входного
сигнала
,
основанный
на
записи
в
поле
Expression
логического
выражения
,
в
случае
истинности
которого
на
выходе
формируется
логическая
единица
и
ноль
–
в
противном
случае
.
Соответственно
,
в
случае
превышения
порога
входным
сигналом
в
данный
момент
времени
на
выходе
выдается
единичный
сигнал
,
сигнализирующий
о
вероятном
наличии
полезного
сигнала
в
канале
приемника
.

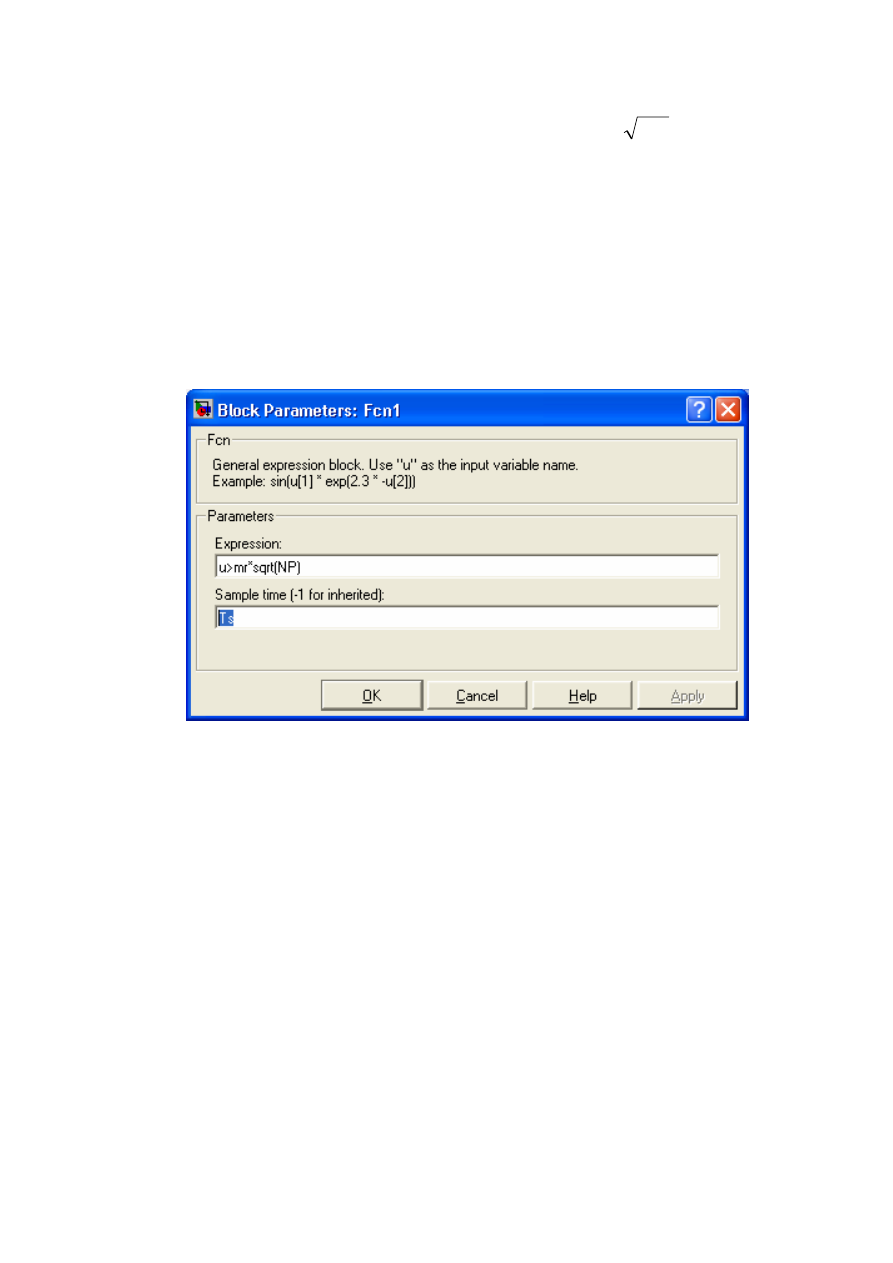

Окно
настройки
блока
показано
на
рис
. 6.13.
Рис
. 6.13
Еще
один
блок

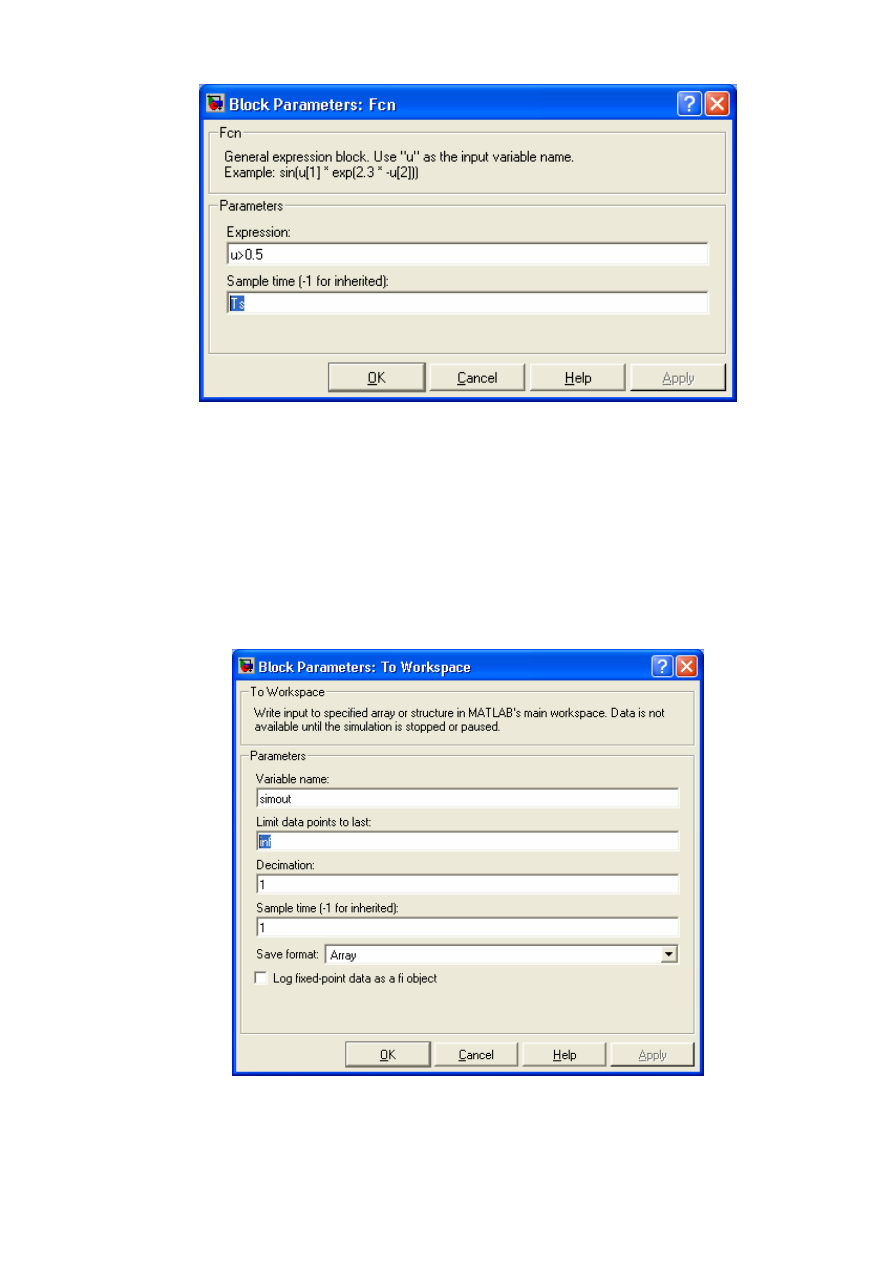

такого
же
типа
–
блок
Fcn
в
данной
S-
модели
размещен
на
выходе
устройства
задержки
.
Он
реализует
сравнение
исходного
передаваемого
видеосигнала
с
фиксированным
порогом
,
равным
0,5,
и
служит
для
контрольного
подсчета
числа
излучаемых
импульсов
(
см
.
окно
настройки
на
рис
. 6.14).
Рис
. 6.14
Наконец
,
для
регистрации
результатов
передачи
сигналов
в
рассматриваемом
радиоканале
в
S-
модели
используются
два
аналогичных
блока
To Workspa
с
e
и
To Workspa
с
e1.
Эти
блоки
обеспечивают
фиксацию
сигналов
на
выходе
пороговых
устройств
Fcn
и
Fcn1
и
передают
результаты
в
рабочую
область
системы
MATLAB.
Они
имеют
одинаковый
вид
окна
настройки
и
значения
параметров
,
которые
представлены
на
рис
. 6.15.
Рис
. 6.15
Блоки
типа
To Workspa
с
e
также
,
как
парные
им
блоки
From
Workspa
с
e,
играют
связующую
роль
между
S-
моделями
и
управляющей
программой
(m-
файлом
).
Параметры
настройки
здесь
следующие
: Variable
name –
имя
,
под
которым
данные
сохраняются
в
рабочем
пространстве
(
по
умолчанию
имя
simout); Limit data point of last –
параметр
,
определяющий
максимальный
объем
регистрируемых
данных
(
по
умолчанию
константа
inf,
указывающая
на
то
,
что
данные
регистрируются
на
всем
интервале
моделирования
); De
с
imation –
параметр
прореживания
при
записи
данных
в
файл
; Sample time –
величина
интервала
дискретизации
по
времени
при
записи
данных
в
файл
,
которая
в
данном
случае
равна
1
с
,
и
определяет
частоту
опроса
сигналов
на
выходе
пороговых
устройств
; Save format –
указатель
выбора
формата
записи
данных
(Array –
массив
, Structure –
структура
, Structure with time –
структура
со
временем
).
Таким
образом
,
блоки
To Workspa
с
e
и
To Workspa
с
e1
реализуют
фиксацию
сигналов
на
выходе
пороговых
устройств
с
дискретностью
,
равной
1
с
,
и
размещают
их
в
массивы
данных
simout
и
simout1
в
рабочем
пространстве
системы
.
Помимо
рассмотренных
элементов
в
S-
модели
используются
два
блока
визуализации
процесса
работы
системы
Scope
и
Scope1.
Использование
этих
блоков
реализует
проверку
адекватности
модели
,
так
как
обеспечивает
анализ
выполняемых
преобразований
данных
в
контрольных
точках
.

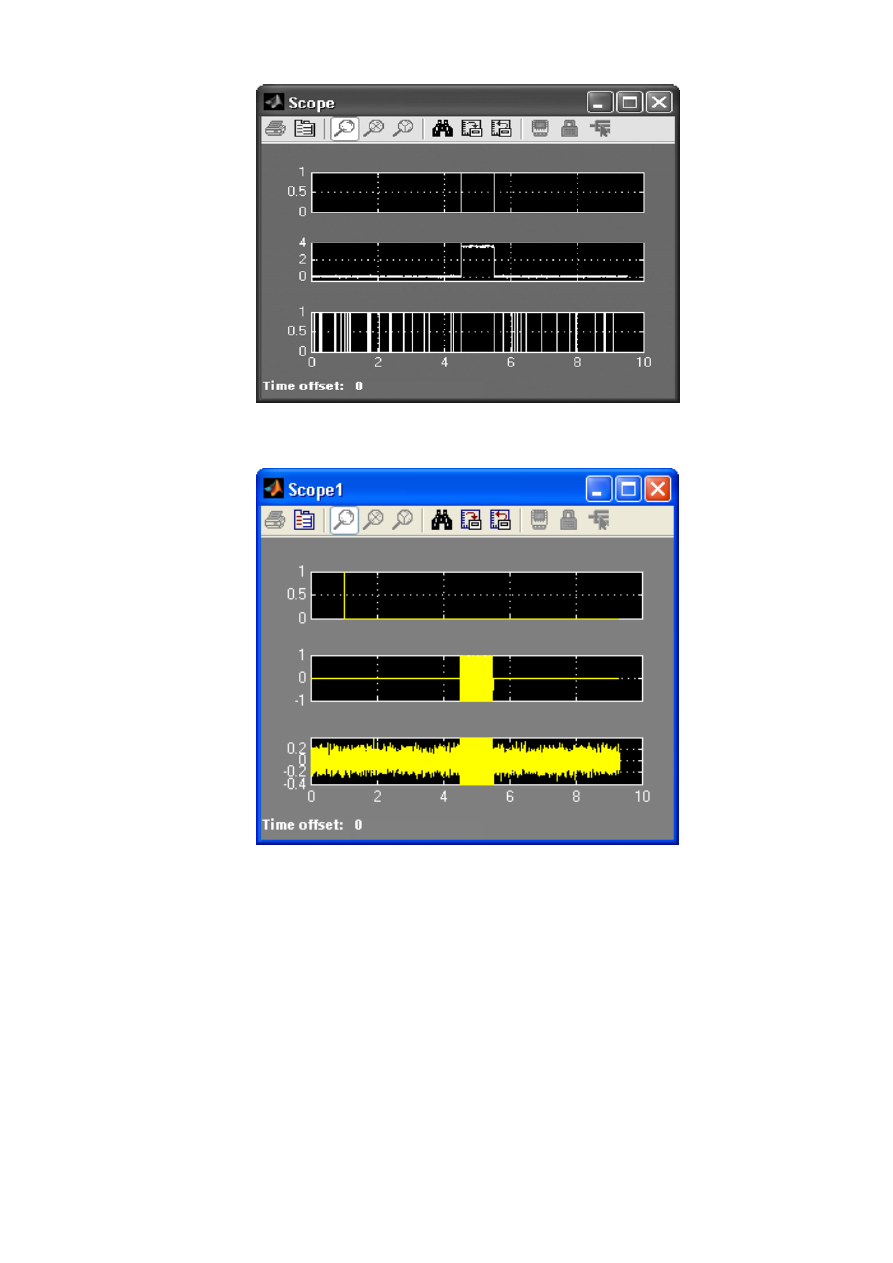

Блок
Scope (
см
.
рис
. 6.16)
выдает
осциллограмму
передаваемого
видеосигнала
после
задержки
,
осциллограмму
сигнала
на
выходе
демодулятора
,
а
также
осциллограмму
сигнала
на
выходе
порогового
устройства
приемника
Fcn1,
в
которой
отчетливо
видны
выбросы
,
обусловленные
шумом
.
Блок
Scope1 (
рис
. 6.17)
выдает
осциллограммы
исходного
видеосигнала
,
передаваемого
сигнала
на
выходе
модулятора
,
а
также
смеси
сигнала
и
шума
в
точке
приема
(
на
входе
демодулятора
).
Настройка
параметров
блоков
типа
Scope
осуществляется
в
соответствующих
окнах
Scope properties (
вызываются
нажатием
второй
кнопки
в
панели
инструментов
)
с
непременным
указанием
количества
входов
в
поле
Number of axes
после
нажатия
вкладки
General
и
значения
параметра
объема
запоминаемых
данных
по
окончании
процесса
регистрации
в
соответствующем
поле
,
появляющемся
после
нажатия
вкладки
Data history.
Рис
. 6.16
Рис
. 6.17
Таким
образом
,
нами
дано
достаточно
полное
описание
реализуемой
в
рамках
данного
примера
S-
модели
в
виде
файла
trenl.mdl.
Прежде
чем
перейти
к
разработке
управляющего
m-
файла
для
проведения
полномасштабных
экспериментов
,
целесообразно
провести
предварительное
тестирование
S-
модели
с
запуском
из
MATLAB.
Для
этого
может
быть
использован
рабочий
m-
файл
минимального
объема
,
имеющий
вид
