КОМАРОВ
ЭЛЕКТРОРАЗВЕДКА
МЕТОДОМ
ВЫЗВАННОЙ
ПОЛЯРИЗАЦИИ
Издание
второе
,
переработанное
и
дополненное
Ленинград
«
Недра
»
Ленинградское
отделение
1980
2
УДК
550.837+ 550.370
Комаров
В
.
А
.
Электроразведка
методом
вызванной
поляризации
. 2-
е
изд
.,
перераб
.
и
доп
.
Л
.,
Недра
, 1980. 391
с
.
Во
втором
издании
книги
отражены
достижения
метода
вызванной
поляризации
(
ВП
),
широко
применяемого
в
практике
геофизических
работ
,
обобщены
результаты
отечественных
и
зарубежных
исследований
природы
и
закономерностей
ВП
пород
и
руд
.
Описаны
методические
приемы
полевых
работ
,
техника
измерения
полей
ВП
,
способы
истолкования
получаемых
данных
и
практические
результаты
применения
метода
на
месторождениях
различных
типов
.
Впервые
освещены
особенности
изучения
временных
и
нелинейных
параметров
ВП
.
Книга
предназначена
для
геофизиков
производственных
организаций
,
использующих
метод
ВП
.
Табл
. 28,
ил
. 177,
список
лит
. 426
назв
.
Издательство
«
Недра
», 1980
3
ПРЕДИСЛОВИЕ
К
ПЕРВОМУ
ИЗДАНИЮ
Заслуги
успешного
применения
метода
вызванной
поляризации
(
ВП
)
при
поисках
и
разведке
рудных
месторождений
в
СССР
принадлежат
главным
образом
работникам
Всесоюзного
научно
-
исследовательского
института
методики
и
техники
разведки
(
ВИТР
),
производственных
экспедиций
Министерства
геологии
СССР
и
Мытищинского
приборостроительного
завода
,
освоившего
серийный
выпуск
аппаратуры
для
этого
метода
.
Сотрудники
ВИТР
Л
.
М
.
Иоффе
,
Л
.
С
.
Хлопонина
,
М
.
В
.
Семенов
,
Н
.
А
.
Пишпарева
,
а
также
сотрудники
производственных
экспедиций
О
.
М
.
Шаповалов
,
А
.
Н
.
Балашев
,
Я
.
В
.
Маркушин
,
И
.
И
.
Попов
,
В
.
А
.
Шафаренко
исследовали
природу
и
закономерности
ВП
горных
пород
и
руд
в
лабораторных
и
полевых
условиях
.
Полученные
ими
материалы
составляют
значительную
часть
настоящей
книги
.
В
предыдущие
годы
ВИТР
опубликовал
две
монографии
[268, 280].
В
связи
с
этим
в
предлагаемой
читателям
книге
меньшую
часть
занимают
теоретические
расчеты
полей
ВП
и
методика
скважинных
работ
,
большую
часть
-
сведения
о
природе
явления
ВП
,
анализ
принципиальных
возможностей
этого
метода
и
перспективы
его
дальнейшего
развития
.
4
ПРЕДИСЛОВИЕ
КО
ВТОРОМУ
ИЗДАНИЮ
За
годы
,
прошедшие
после
первого
издания
книги
,
метод
ВП
получил
дальнейшее
развитие
.
Существенно
расширился
фронт
его
применения
.
Разнообразные
рудные
месторождения
стали
обычными
объектами
поисков
с
помощью
метода
ВП
.
Доказаны
его
возможности
для
поисков
нефтегазовых
месторождений
.
Обновляется
техническая
база
метода
,
разработаны
и
применяются
в
производственной
практике
новые
приемы
изучения
временных
и
нелинейных
параметров
ВП
.
Во
втором
издании
использованы
предложения
и
материалы
,
присланные
автору
А
.
Н
.
Балашевым
,
В
.
Н
.
Земцовым
,
Ю
.
Т
.
Ильиным
,
В
.
И
.
Лемецом
,
Я
.
В
.
Маркушиным
,
И
.
И
.
Поповым
,
П
.
В
.
Роксиным
,
А
.
А
.
Смирновым
,
В
.
Ю
.
Чернышом
,
И
.
С
.
Чуприным
,
О
.
М
.
Шаповаловым
,
Б
.
Б
.
Шатровым
,
В
.
А
.
Шафаренко
и
другими
.
Автор
выражает
глубокую
признательность
им
и
К
.
Г
.
Шубниковой
,
оказавшей
большую
помощь
в
оформлении
рукописи
.
Заново
написаны
разделы
книги
,
касающиеся
временных
и
нелинейных
параметров
.
Уточнены
теоретические
положения
,
касающиеся
роли
и
взаимосвязи
временных
и
частотных
характеристик
ВП
.
Расширены
примеры
практического
применения
метода
.
Описания
устаревшей
аппаратуры
заменены
изложением
принципов
построения
комплексных
станций
,
предназначенных
для
изучения
вторичных
электрических
полей
в
широком
диапазоне
времени
переходного
процесса
или
частоты
переменного
тока
.
5
ВВЕДЕНИЕ
Появление
метода
вызванной
поляризации
(
ВП
)
положило
начало
активному
использованию
в
геологии
электрохимических
процессов
,
происходящих
в
горных
породах
и
рудах
под
действием
электрического
тока
.
Электрические
токи
,
создаваемые
в
земле
самопроизвольными
электрохимическими
процессами
,
изучаются
давно
и
служат
основой
известного
метода
естественного
электрического
поля
,
в
развитие
которого
важный
вклад
внесли
геофизики
Ленинградского
университета
,
руководимые
профессором
А
.
С
.
Семеновым
[249, 255].
Условия
интенсивного
проявления
естественных
полей
сложны
и
не
всегда
благоприятны
на
рудных
месторождениях
.
Принудительное
создание
электрической
поляризации
расширяет
возможности
обнаружения
месторождений
и
открывает
дополнительные
перспективы
изучения
геоэлектрохимических
явлений
.
Идея
использования
ВП
руд
с
геологическими
целями
впервые
высказана
французским
геофизиком
К
.
Шлюмберже
,
взявшим
соответствующий
патент
еще
в
1912
г
.
К
.
Шлюмберже
обосновал
предложение
тем
,
что
под
действием
электрического
тока
на
границе
электронопроводящей
рудной
залежи
и
вмещающей
ионопроводящей
среды
возникает
водородно
-
кислородный
гальванический
элемент
,
разрядка
которого
порождает
вторичный
электрический
ток
(
рис
. 1).
В
качестве
параметра
ВП
К
.
Шлюмберже
[316]
ввел
отношение
поля
ВП
,
наблюденного
после
выключения
первичного
тока
,
к
полю
во
время
пропускания
тока
.
Это
отношение
было
обозначено
латинскими
буквами
РР
(
по
-
французски
вызванная
поляризация
— polarisation provoquee)
и
выражено
в
процентах
.
В
20-
х
годах
К
.
Шлюмберже
пытался
обнаружить
ВП
рудных
тел
в
полевых
условиях
,
но
сам
признал
опыты
неудачными
из
-
за
помех
,
обусловленных
изменением
естественной
разности
потенциалов
между
измерительными
электродами
[315].
В
дальнейшем
К
.
Шлюмберже
и
сотрудники
его
фирмы
занялись
изучением
ВП
горных
пород
в
применении
к
каротажу
скважин
на
нефтяных
месторождениях
[316].
Тогда
же
О
.
Вейс
предложил
использовать
метод
ВП
для
решения
задач
структурной
геологии
[421].
В
30-
х
годах
геофизики
разных
стран
пытались
найти
способы
надежной
регистрации
эффектов
ВП
в
полевых
условиях
.
Взамен
постоянного
поляризующего
тока
М
.
Мюллер
[382-384]
использовал
переменный
ток
,
но
тоже
не
достиг
желаемых
успехов
.
Многие
работы
,
выполненные
в
20-30-
х
годах
,
были
неудачными
из
-
за
недостатков
применявшейся
аппаратуры
и
методики
измерений
.
А
.
С
.
Семенов
[254, 257]
указал
недостатки
методики
,
предложенной
К
.
Шлюмберже
,
А
.
Беллуиджи
[334]
установил
ошибки
,
допущенные
М
.
Мюллером
и
О
.
Вейсом
.
Интересные
исследования
ВП
сульфидов
провели
в
1935
г
.
Е
.
А
.
Сергеев
и
Н
.
Н
.
Рагулин
в
лаборатории
физико
-
химических
методов
геофизического
сектора
ЦНИГРИ
(
ныне
ВСЕГЕИ
).
Они
установили
характер
зависимости
ВП
от
плотности
поляризующего
тока
,
времени
его
действия
,
состава
рудного
минерала
и
контактирующего
с
минералом
электролита
,
а
вместе
с
тем
подтвердили
предположение
К
.
Шлюмберже
о
возможности
создания
заметной
электрохимической
э
.
д
.
с
.
на
поверхности
рудных
минералов
.
Н
.
Н
.
Рагулин
предсказал
возможность
больших
эффектов
ВП
у
вкрапленных
руд
и
правильно
наметил
методику
полевых
работ
.
В
частности
,
он
указал
на
пригодность
использования
в
методе
ВП
схем
срединного
градиента
,
профилирования
и

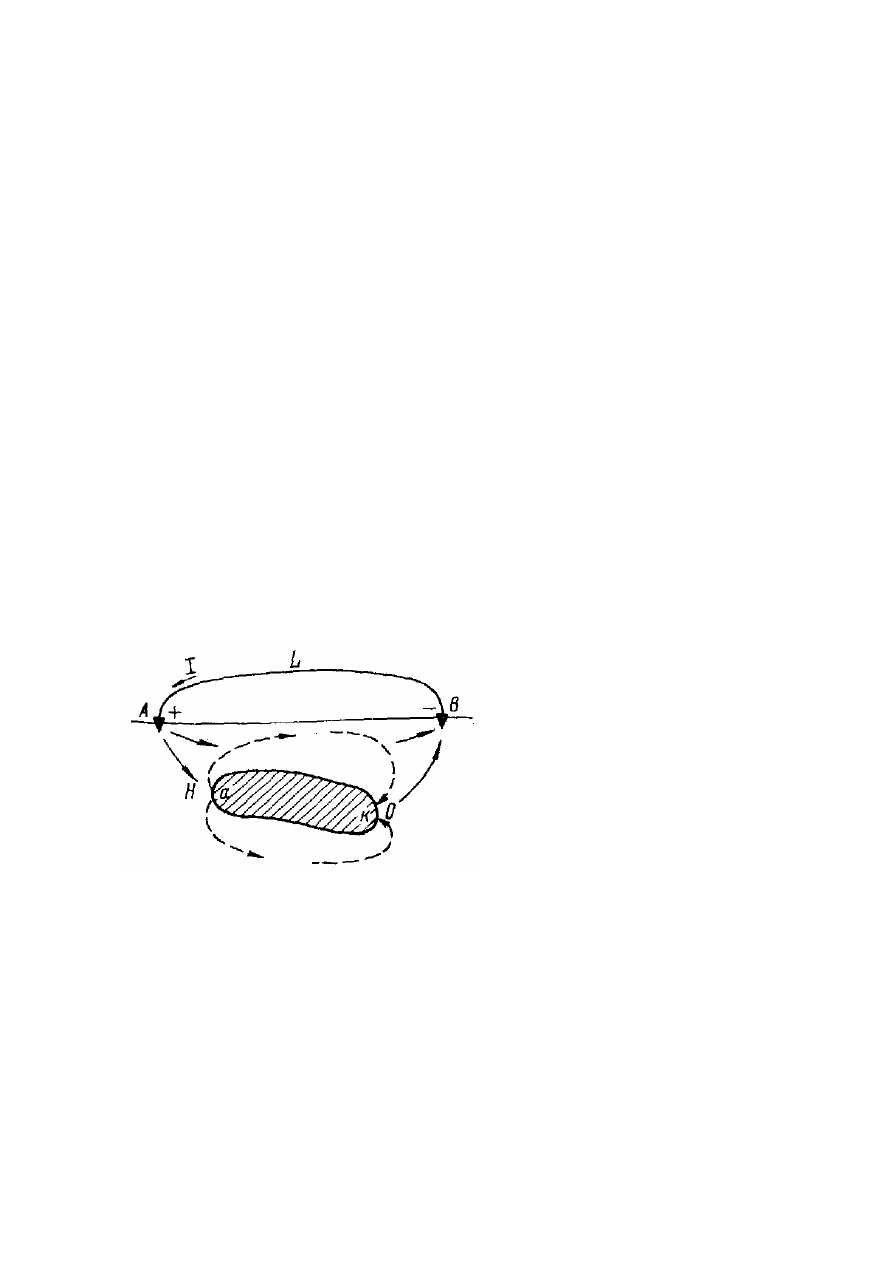

Рис
. 1.
Схема
возникновения
ВП
(
по
К
.
Шлюмберже
). I -
токовая
линия
;
А
и
В
-
токовые
электроды
; H -
место
катодного
выделения
водорода
;
О
-
место
анодного
выделения
кислорода
.
Сплошные
стрелки
-
первичный
,
штриховые
-
вторичный
ток
.
