Файл: Отчет по лабораторной работе 1 Виртуальная лаборатория в среде Multisim.doc

Васфиев А.Р. ЗПЭ-1-20Отчет по лабораторной работе №1 «Виртуальная лаборатория в среде Multisim»Задание 1. Исследованиерезистивногоделителянапряжения.ПоформуламI =E/(R1 +R2),U1=I1R1=E R1/(R1+R2), U2=I1R2=ER2/(R1+R2).рассчитатьтокипадениенапряжениянарезисторахR1иR2дляданных,приведенныхвтаблице1.Результатырасчетовзанести в таблицу 1 (столбики "расчет").Схема резистивного делителя напряжения.Таблица 1.

U, В	R1	R2	Ток I, мА		Напряжение U1 , В		Напряжение U2, В
			расчет	эксперимент	расчет	эксперемент	расчет	эксперимент
12	100	50	0,08	0,08	8	8	4	4
	100	100	0,06	0,06	6	6	6	6
	100	200	0,04	0,04	4	4	8	8
	100	300	0,03	0,03	3	3	9	9
	50	100	0,08	0,08	4	4	8	8
	200	100	0,04	0,04	8	8	4	4
	300	100	0,03	0,03	9	9	3	3
6	100	50	0,04	0,04	4	4	2	2
	100	100	0,03	0,03	3	3	3	3
	100	200	0,02	0,02	2	2	4	4
	100	300	0,15	0,015	1,5	1,5	4,5	4,5
	50	100	0,04	0,04	2	2	4	4
	200	100	0,02	0,02	4	4	2	2
	300	100	0,015	0,015	4,5	4,5	1,5	1,5

---

1.
   U = 12 В:


I1=0,08 A U1=8 B U2=4 BI1=0,06 A U1=6 B U2=6 BI1=0,04 A U1=4 B U2=8 BI1=0,03 A U1=3 B U2=9 BI1=0,08 A U1=4 B U2=8 BI1=0,04 A U1=8 B U2=4 BI1=0,03 A U1=9 B U2=3 B

2.
   U = 6 В:


I1=0,04 A U1=4 B U2=2 BI1=0,03 A U1=3 B U2=3 BI1=0,02 A U1=2 B U2=4 BI1=0,015 A U1=1,5 B U2=4,5 BI1=0,04 A U1=2 B U2=4 BI1=0,02 A U1=4 B U2=2 BI1=0,015 A U1=4,5 B U2=1,5 BПорезультатамизмеренийпостроитьзависимостиU1=f(R1)приR2==constиU2= f(R2)приR1=constдля двухзначенийU(12 и6 В).U = 12 В.U = 6 В.

Задание 2. Исследование резистивного делителя тока.

Поформулам: I1 = U/R1, I2=U/R2.I=U/R1+U/R2=U(1/R1+1/R2)=U(R1+R2)/(R1R2)=U/RэквRэкв=(R1R2)/(R1+R2).рассчитать токичерезрезисторы R1иR2дляданных, приведенных в таблице 2.Результаты расчетов занестивтаблицу.Схема резистивного делителя тока.

Таблица 2.

U В	R1	R2	Ток I1, мА		Ток I2, мА		Напряжение U1 В	Ток I		Rэкв
			расчет	эксперимент	расчет	эксперимент		расчет	эксперимент
10	100	50	0,1	0,1	0,2	0,2	10	0,3	0,3	33,3
	100	100	0,1	0,1	0,1	0,1	10	0,2	0,2	50
	100	200	0,1	0,1	0,05	0,05	10	0,15	0,15	66,7
	100	400	0,1	0,1	0,025	0,025	10	0,125	0,125	80
	50	100	0,2	0,2	0,1	0,1	10	0,3	0,3	33,3
	200	100	0,05	0,05	0,1	0,1	10	0,15	0,15	66,7
	400	100	0,025	0,025	0,1	0,1	10	0,125	0,125	80
5	100	50	0,05	0,05	0,1	0,1	5	0,15	0,15	33,3
	100	100	0,05	0,05	0,05	0,05	5	0,1	0,1	50
	100	200	0,05	0,05	0,025	0,025	5	0,075	0,075	66,7
	100	400	0,05	0,05	0,0125	0,013	5	0,063	0,063	80
	50	100	0,1	0,1	0,05	0,05	5	0,15	0,15	33,3
	200	100	0,025	0,025	0,05	0,05	5	0,075	0,075	66,7
	400	100	0,0125	0,05	0,05	0,013	5	0,063	0,063	80

---

1.
   U=10 B:


I1=0,1 А I2=0,2 А Rэкв=33,3 Ом I=0,3 АI1=0,1 А I2=0,1 А Rэкв=50 Ом I=0,2 АI1=0,1 А I2=0,05 А Rэкв=66,7 Ом I=0,15 АI1=0,1 А I2=0,025 А Rэкв=80 Ом I=0,125 АI1=0,2 А I2=0,1 А Rэкв=33,3 Ом I=0,3 АI1=0,05 А I2=0,1 А Rэкв=66,7 Ом I=0,15 АI1=0,1 А I2=0,025 А Rэкв=80 Ом I=0,125 А

2.
   U=5 B:


I1=0,05 А I2=0,1 А Rэкв=33,3 Ом I=0,15 АI1=0,05 А I2=0,05 А Rэкв=50 Ом I=0,1 АI1=0,05 А I2=0,025 А Rэкв=66,7 Ом I=0,075 АI1=0,05 А I2=0,0125 А Rэкв=80 Ом I=0,0625 АI1=0,1 А I2=0,05 А Rэкв=33,3 Ом I=0,15 АI1=0,025 А I2=0,05 А Rэкв=66,7 Ом I=0,075 АI1=0,0125 А I2=0,05 А Rэкв=80 Ом I=0,0625 АПо результатам измерения построить зависимости I=f(Rэкв) для двухзначенийU(10 и5 В).

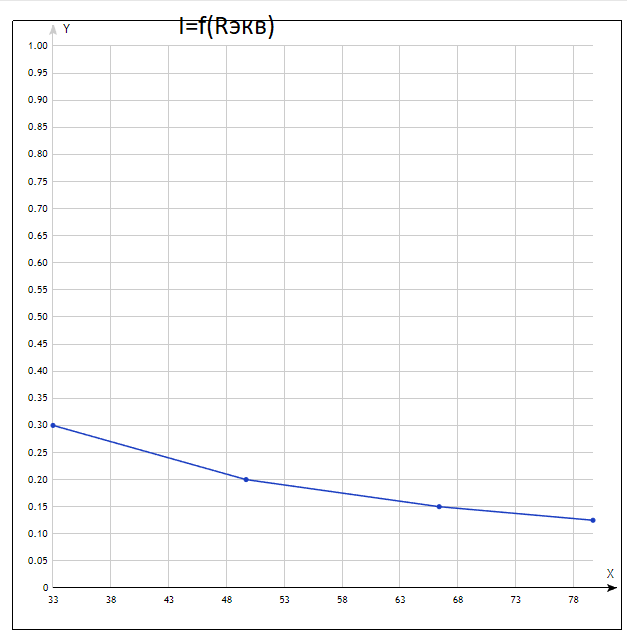

U=10 В.

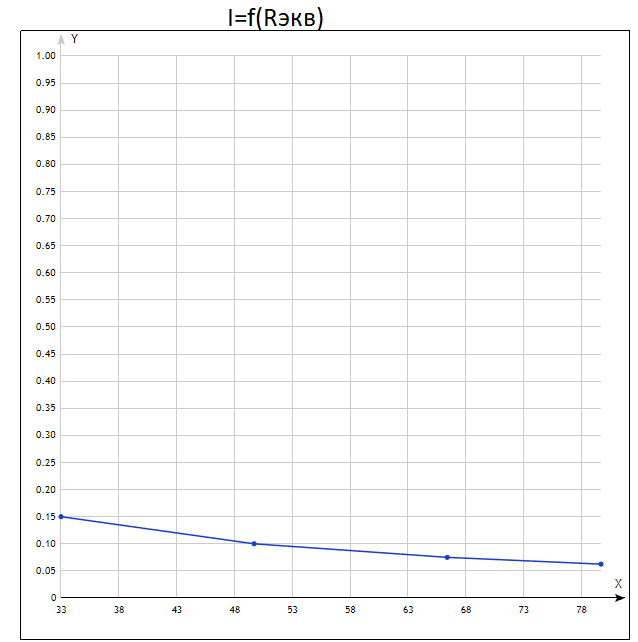

U=5 В.

Задание 3. Измерение активной мощности цепи.

Определить мощность, рассеиваемую на резисторе R2 в схеме. Найтиипостроитьзависимостьвыделяемоймощностиотвеличинысопротивления.

R1=R2=1к Ом; R3= 10-10к Ом; f=60 Гц; U=120 В.

Таблица 3.

R2	P
10	138,408 mW
70	775,623 mW
200	1.469 W
600	1,785
900	1,653
1к	1,6 W
3к	881,633 mW
6к	511,243 mW
8к	398.616 mW
10к	326,531 mW

Вывод: Мы провели исследование резистивного делителя напряжения и резистивного делителя тока, активной мощности. Произвели расчеты на основании законов Ома и Кирхгофа. Они соответствуют экспериментальным данным. Построили диаграммы зависимостей U(R) и P(R).

---
