Практическое задание 1

Тема 4. Проектирование системы горячего водоснабженияЗадание. Определить расчетные расходы воды на горячее водоснабжение 1-подъездного 5-этажного жилого дома. В каждой квартире установлены мойка, смесители для ванной и умывальника. Планы типовых этажей представлены на рис. 1 и 2.Выбор варианта:вариант 1 – если фамилия заканчивается на гласную букву или мягкий знак;вариант 2 – если фамилия заканчивается на согласную букву.Рис. 1. План типового этажа для варианта 1Рис. 2. План типового этажа для варианта 2Рекомендации по выполнению задания

  1. Начертите тонкими линиями план типового этажа с нанесением всех водоразборных приборов. Условные обозначения элементов трубопроводных систем зданий и сооружений смотрите в ГОСТ [1].

  2. Согласно методике, описанной в [2, с. 17], определите следующие величины:
– максимальный секундный расход горячей воды в здании qh;

  • вероятность действия санитарно-технических приборов на участке сети P;

  • максимальный часовой расход горячей воды ;

  • вероятность использования санитарно-технических приборов для системы в целом Phr;

  • среднесуточный расход горячей воды qu.

  • Работу представьте в виде одного файла, содержащего план здания и соответствующие расчеты. Приведенные в расчете формулы покажите с расшифровкой входящих в них символов. Все вычисления должны быть подробно расписаны.

    Образец выполнения задания


    Задание

    Определить расчетные расходы воды на горячее водоснабжение 6-этажного 2-подъездного жилого дома. В каждой квартире установлены мойка, смеситель для ванной и смеситель для умывальника. План типового этажа представлен на рис. 3.

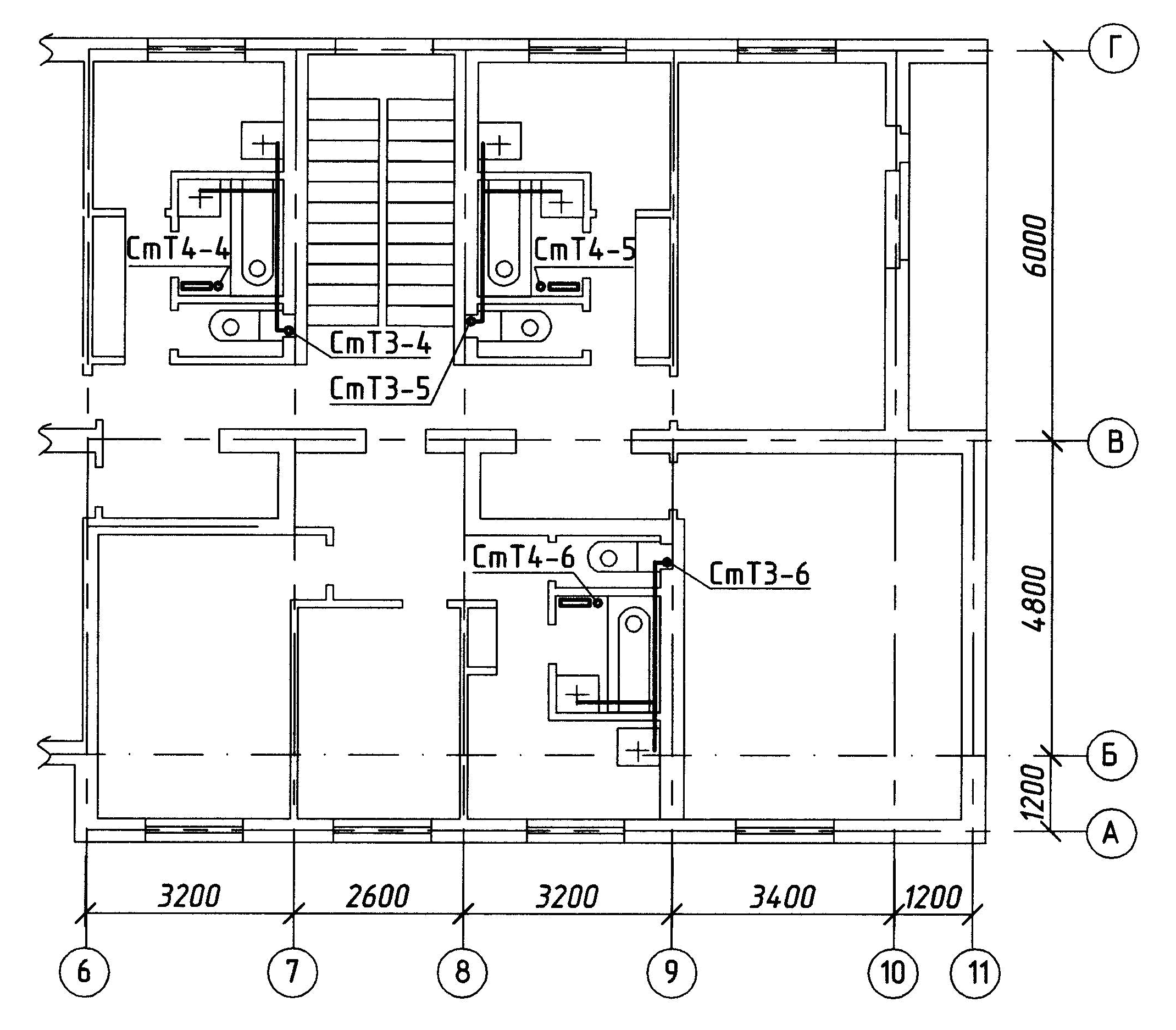

    Рис. 3. План типового этажа одного подъезда жилого дома
    • РешениеКоличество потребителей горячей водыU, чел., исходя из нормы жилой площади, приходящейся на 1 человека:Количество водоразборных приборов в здании Определение расходов горячей водыМаксимальный секундный расход горячей воды в доме qh, л/с: ,где – секундный расход горячей воды диктующим прибором, для жилого дома принимается ванна со смесителем [3]; – коэффициент, определяемый согласно [3, прил. Б] в зависимости от общего числа приборов N на расчетном участке сети и вероятности их действия Р:.Вероятность действия санитарно-технических приборов P на участках сети: .Максимальный часовой расход горячей воды , м3/ч: ,где – часовой расход горячей воды санитарно-техническим прибором, [3, прил. А]; – коэффициент, определяемый согласно [3, прил. Б] в зависимости от общего числа приборов N, обслуживаемых проектируемой системой, и вероятности их использования .Вероятность использования санитарно-технических приборов для системы в целом:
    .Средний суточный расход горячей воды qu, м3/сут: ,где – норма расхода воды потребителями в сутки наибольшего водопотребления [3].Литературадля выполнения задания 1

    1. ГОСТ 21.205–2016. Условные обозначения элементов трубопроводных систем зданий и сооружений : межгосударственный стандарт : издание официальное : принят Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 31 августа 2016 года № 90-П) : взамен ГОСТ 21.205–93 : дата введения 2017-04-01 / разработан АО «ЦНС». – Изд. с Поправкой (ИУС 6–2018). – Москва : Стандартинформ, 2020. – III, 19, [1] с.

    2. Шкаровский, А. Л. Теплоснабжение : учебник / А. Л. Шкаровский. –2-е изд., стер. – Санкт-Петербург [и др.] : Лань, 2020. – 391 с. – URL: e.lanbook.com/book/136185 (дата обращения: 08.06.2022). – ISBN 978-5-8114-5222-4.

    3. СП 30.13330.2020. Внутренний водопровод и канализация зданий. СНиП 2.04.01-85* : свод правил : издание официальное : утвержден приказом Министерства строительства и жилищно-коммунального хозяйства Российской Федерации от 30 декабря 2020 года № 920/пр : дата введения 2021-07-01 / исполнители: НИИСФ РААСН [и др.]. – Москва : Стандартинформ, 2021. – IV, 81, [1] с.
