ЛАБОРАТОРНАЯ РАБОТА №2Тема занятия: «Изучение устройства микрометра».Цель работы: изучить устройство микрометра, получить навыки измерения с помощью микрометрических инструментов.Необходимо знать: теоретические основы технических измерений, устройство микрометра.Необходимо уметь: выполнять измерения с помощью микрометрических инструментов.Оборудование (приборы, материалы, дидактическое обеспечение): методическое пособие к выполнению работы, учебные плакаты по устройству микрометров, микрометры, технические детали.Основные теоретические положенияМикрометр – прибор для измерения линейных размеров контактным способом. Изготовляют следующие типы микрометров:МК – микрометры гладкие для измерения наружных размеров;МЛ – микрометры листовые с циферблатом для измерения толщины листов и лент;МТ – микрометры трубные для измерения толщины стенок труб;М3 – микрометры зубомерные для измерения зубчатых колес.Микрометры типа МК выпускают с пределами: 0-5; 0-10; 0-15; 0-25; 25-50 50-75; 75-100; 100-125; 125-150; 150-175; 175-200; 200-225; 225-250 250-275; 275-300; 300-400; 400-500 500 - 600 мм.Микрометры с верхним пределом измерений 50 мм и более снабжают установочными мерами (цилиндрические стержни, имеющие точную форму).Микрометр имеет скобу 7 с пяткой 2 на одном конце, втулку-стебель 5 на другом, внутрь которой ввернут микрометрический винт 3. Торцы пятки и микрометрического винта являются измерительными поверхностями. На наружной поверхности стебля проведена продольная линия, ниже которой нанесены миллиметровые деления, а выше ее - полумиллиметровые деления. Винт 3 жестко связан с барабаном 6, на конической части барабана нанесена шкала (нониус) с 50 делениями.На головке микрометрического винта имеется устройство (трещотка) 7, обеспечивающее постоянное измерительное усилие. Трещотка соединена с винтом так, что при увеличении измерительного усилия свыше 900 гс она не вращает винт, а проворачивается. Для фиксирования полученного размера детали служит стопор 4. Шаг микрометрического винта 3 равен 0,5 мм. Так как на скосе барабан 6 по окружности разделен на 50 равных частей, то при повороте на одно деление барабана микрометрический винт 3, соединенный с барабаном 6, перемещается вдоль оси на 1/50 шага, т. е. 0,5 мм : 50 = 0,01 мм.

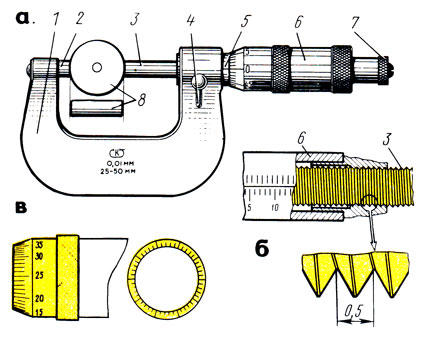

Р
исунок 1 - Микрометр: а - устройство, б - микрометрический винт, в - барабан; 1 - скоба, 2 - пятка, 3 - винт, 4 - стопор, 5 - стебель, 6 - барабан, 7 - трещотка, 8 - установочные мерыПеред измерением проверяют нулевое положение микрометра. При проверке микрометра с пределами измерения 0 - 25 мм протирают замшей измерительные плоскости пятки и микрометрического винта, затем медленно сводят их до соприкосновения. Для этого медленно вращают трещотку 7, пока она не начнет проворачиваться, издавая характерный треск. Медленное вращение трещотки необходимо потому, что скорость вращения винта влияет на величину измерительного усилия.При проверке микрометров с пределами измерения 25 - 50, 50 - 75 мм и т. д. между измерительными плоскостями микрометрического винта и пятки помещают либо установочную меру 8, либо мерительную плитку, соответствующую нижнему пределу измерения, т. е. 25, 50, 75 и т. д. Измерительные плоскости сближаются так же, как и у микрометров с пределом измерения 0 - 25 мм.П еред измерением проверяемую деталь закрепляют в тисках или в приспособлении, протирают измерительные поверхности и устанавливают микрометр на размер несколько больше проверяемого, затем микрометр берут левой рукой за скобу 7, а измеряемую деталь 3 помещают между пяткой 2 и торцом микрометрического винта 4. Плавно вращая трещотку, прижимают торцом микрометрического винта 4 деталь 3 к пятке 2 до тех пор, пока трещотка 5 не начнет провертываться и пощелкивать.При измерении диаметра цилиндрической детали линия измерения должна быть перпендикулярна образующей и проходить через центр.При чтении показаний микрометра целые миллиметры отсчитывают по краю скоса барабана по нижней шкале, полу миллиметры - по числу делений верхней шкалы стебля. Сотые доли миллиметра определяют на конической части барабана по порядковому номеру (не считая нулевого) штриха барабана, совпадающего с продольным штрихом стебля.Рисунок 2 – Приемы использования микрометра: а - измерение деталей в вертикальном и горизонтальном положениях, б - установка микрометра на нуль, в - установка микрометра на деталь
Рисунок 3 – Чтение показаний микрометра: а - положение глаз, б - примеры отсчетаХод выполнения задания, методические указания1. Изучить основные теоретические сведения.2. Выполнить задания.3. Оформить отчет и сформулировать краткий вывод.4. Ответить на контрольные вопросы.ЗАДАНИЕ 1. 1. Изучите и опишите устройство микрометра. 2. Выполните эскиз микрометра. 3. Запишите показание микрометра, приведенное на рисунке в таблице соответственно заданному варианту.
Содержание отчета1. Эскиз и устройство микрометра.2. Результаты измерений.3. Ответы на контрольные вопросы.4. Выводы по работе.Контрольные вопросы1. В чем состоит принцип отсчета результата измерения микрометром?2. Для чего микрометр снабжен трещоткой?3. Какова цена деления микрометра?4. Как происходит подготовка микрометра к измерению?Литература1. Зайцев С.А., Грибанов А.А., Толстов А.Н., Меркулов Р.В. Контрольно-измерительные приборы и инструменты: учебник для нач. проф. образования – 5-е изд., перераб. – М.: Издательский центр «Академия», 2011. – 464 с. 2. Иванов И.А., Урушев С.В., Воробьёв А.А., Кононов Д.П. Метрология, стандартизация и сертификация на транспорте: учебник для студ. сред. проф. образования – М.: Издательский центр «Академия», 2009. – 336 с.3. Ильянков А.И., Марсов Н.Ю., Гутюм Л.В. Метрология, стандартизация и сертификация в машиностроении: Практикум: учеб. пособие для студ. учреждений сред. проф. образования – 4-е изд., стер. – М.: Издательский центр «Академия», 2014. – 160 с.
Р
исунок 1 - Микрометр: а - устройство, б - микрометрический винт, в - барабан; 1 - скоба, 2 - пятка, 3 - винт, 4 - стопор, 5 - стебель, 6 - барабан, 7 - трещотка, 8 - установочные мерыПеред измерением проверяют нулевое положение микрометра. При проверке микрометра с пределами измерения 0 - 25 мм протирают замшей измерительные плоскости пятки и микрометрического винта, затем медленно сводят их до соприкосновения. Для этого медленно вращают трещотку 7, пока она не начнет проворачиваться, издавая характерный треск. Медленное вращение трещотки необходимо потому, что скорость вращения винта влияет на величину измерительного усилия.При проверке микрометров с пределами измерения 25 - 50, 50 - 75 мм и т. д. между измерительными плоскостями микрометрического винта и пятки помещают либо установочную меру 8, либо мерительную плитку, соответствующую нижнему пределу измерения, т. е. 25, 50, 75 и т. д. Измерительные плоскости сближаются так же, как и у микрометров с пределом измерения 0 - 25 мм.П еред измерением проверяемую деталь закрепляют в тисках или в приспособлении, протирают измерительные поверхности и устанавливают микрометр на размер несколько больше проверяемого, затем микрометр берут левой рукой за скобу 7, а измеряемую деталь 3 помещают между пяткой 2 и торцом микрометрического винта 4. Плавно вращая трещотку, прижимают торцом микрометрического винта 4 деталь 3 к пятке 2 до тех пор, пока трещотка 5 не начнет провертываться и пощелкивать.При измерении диаметра цилиндрической детали линия измерения должна быть перпендикулярна образующей и проходить через центр.При чтении показаний микрометра целые миллиметры отсчитывают по краю скоса барабана по нижней шкале, полу миллиметры - по числу делений верхней шкалы стебля. Сотые доли миллиметра определяют на конической части барабана по порядковому номеру (не считая нулевого) штриха барабана, совпадающего с продольным штрихом стебля.Рисунок 2 – Приемы использования микрометра: а - измерение деталей в вертикальном и горизонтальном положениях, б - установка микрометра на нуль, в - установка микрометра на деталь
Рисунок 3 – Чтение показаний микрометра: а - положение глаз, б - примеры отсчетаХод выполнения задания, методические указания1. Изучить основные теоретические сведения.2. Выполнить задания.3. Оформить отчет и сформулировать краткий вывод.4. Ответить на контрольные вопросы.ЗАДАНИЕ 1. 1. Изучите и опишите устройство микрометра. 2. Выполните эскиз микрометра. 3. Запишите показание микрометра, приведенное на рисунке в таблице соответственно заданному варианту.
| Вариант | Показание микрометра | Вариант | Показание микрометра |
| 1 |  | 2 |  |
| 3 |  | 4 |  |
| 5 |  | 6 |  |
| 7 |  | 8 |  |
| 9 |  | 10 |  |
Содержание отчета1. Эскиз и устройство микрометра.2. Результаты измерений.3. Ответы на контрольные вопросы.4. Выводы по работе.Контрольные вопросы1. В чем состоит принцип отсчета результата измерения микрометром?2. Для чего микрометр снабжен трещоткой?3. Какова цена деления микрометра?4. Как происходит подготовка микрометра к измерению?Литература1. Зайцев С.А., Грибанов А.А., Толстов А.Н., Меркулов Р.В. Контрольно-измерительные приборы и инструменты: учебник для нач. проф. образования – 5-е изд., перераб. – М.: Издательский центр «Академия», 2011. – 464 с. 2. Иванов И.А., Урушев С.В., Воробьёв А.А., Кононов Д.П. Метрология, стандартизация и сертификация на транспорте: учебник для студ. сред. проф. образования – М.: Издательский центр «Академия», 2009. – 336 с.3. Ильянков А.И., Марсов Н.Ю., Гутюм Л.В. Метрология, стандартизация и сертификация в машиностроении: Практикум: учеб. пособие для студ. учреждений сред. проф. образования – 4-е изд., стер. – М.: Издательский центр «Академия», 2014. – 160 с.
