ЛАБОР АТ ОРНАЯ
Р АБОТА
4
Тема
:
Упаковка
выводов
конструктивных
элементов
радиоэлектронных
средств
Цель
занятия
—
изучение
методики
упаковки
выводов
конструктивных
элементов
РЭС
средствами
программы
Library Executive;
приобретение
навыков
упаковки
выводов
конструктивных
элементов
РЭС
.
4.1.
О
БЩ ИЕ
СВЕД ЕНИЯ
О
П Р ОГР АМ М Е
L
IBRARY
E
XEC UTI VE
При
проектировании
печатных
плат
необходимы
сведения
о
схемных
образах
ЭРЭ
и
посадочных
местах
для
них
.
Программы
размещения
и
трассировки
должны
иметь
информацию
о
соответствии
каждого
конкретного
вывода
условного
графического
обозначения
выводу
в
корпусе
элемента
.
В
версии
P-CAD 2001
эта
работа
выполняется
автоматически
программой
Library Executive (
Администратор
библиотек
).
Для
этого
соответствующие
данные
заносятся
в
так
называемые
упаковочные
таблицы
,
указывающие
основные
характеристики
используемых
ЭРЭ
.
В
программе
предусмотрены
эффективные
приемы
работы
,
аналогичные
приемам
программных
продуктов
Microsoft Office.
Эта
программа
не
является
графическим
редактором
.
Она
лишь
сводит
введенную
ранее
графическую
информацию
в
единую
систему
—
библиотечный
элемент
,
в
котором
сочетаются
несколько
образов
представления
элемента
:
образ
на
схеме
,
посадочное
место
и
упаковочная
информация
.
После
загрузки
Library Executive
на
строке
элементов
доступны
только
пиктограммы
Component/New,
Component/Open,
и
View/Source Browser.
После
загрузки
существующего
компонента
или
открытия
нового
по
командам
Component/Open Component/New
на
экране
появляется
диалоговое
окно
Component Information (
рис
. 4.1.1).

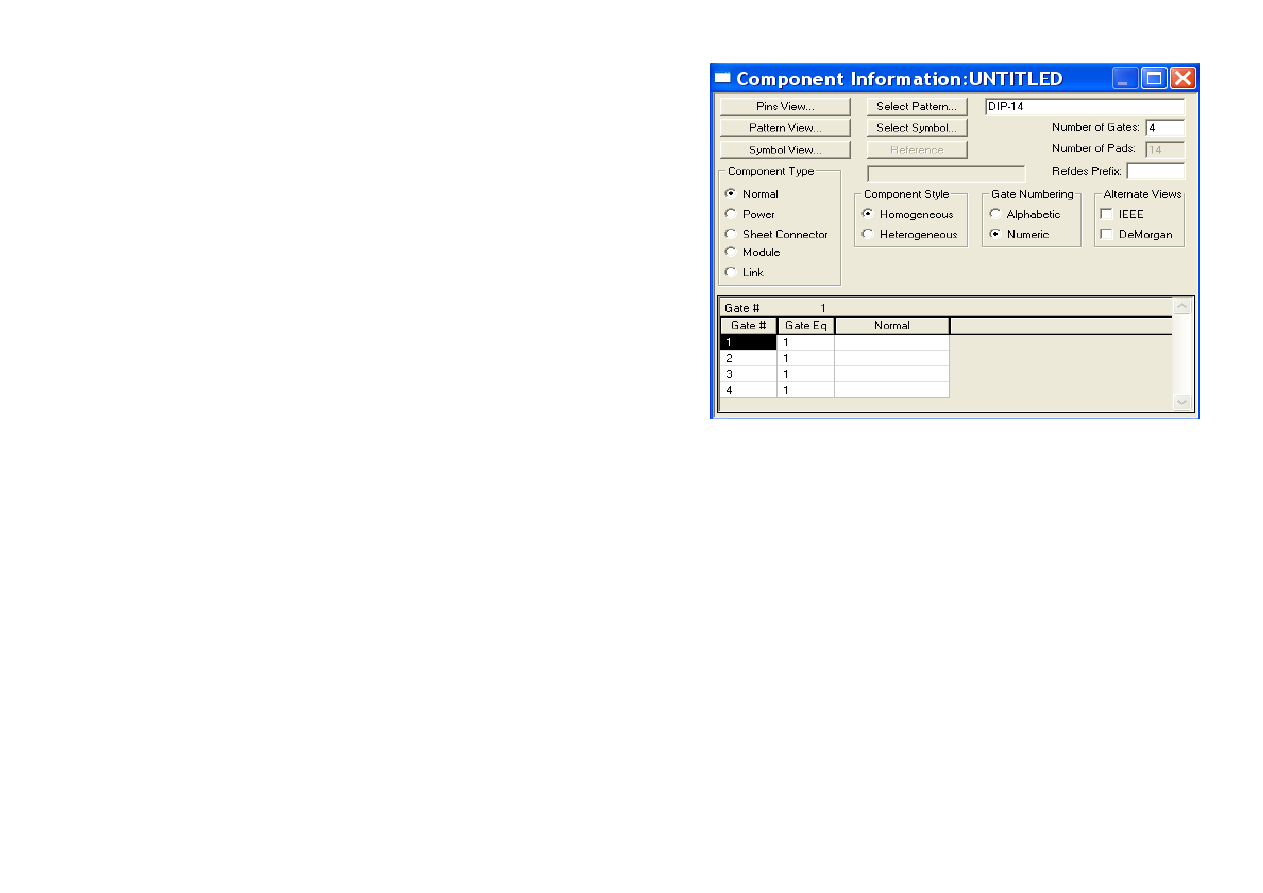

Рисунок
4.1.1
В
этом
окне
представлена
общая
информация
о
компоненте
.
В
строке
Select Pattern
выбирают
тип
корпуса
компонента
,
например
, DIP14.
В
строке
Number of Gates
задают
число
секций
в
компоненте
.
В
строке
Number of Pads
указывают
общее
число
выводов
.
В
строке
RefDes Prefix
задают
префикс
позиционного
обозначения
компонента
.
В
разделе
Component Type
выбирают
тип
компонента
(
который
принимается
во
внимание
при
составлении
списков
соединений
и
заполнении
граф
отчетов
о
проекте
):
Normal
—
обычный
компонент
;
Power
—
источник
питания
(
компоненты
такого
типа
,
в
частности
,
не
включаются
в
списки
соединений
для
«
упаковки
»
схемы
на
ПП
,
но
включаются
в
списки
соединений
для
выполнения
моделирования
;
при
подсоединении
таких
компонентов
к
цепям
последние
получают
имя
этого
компонента
);
Sheet Connector
—
соединитель
листов
схемы
;
Module
—
символ
(
модуль
)
иерархической
структуры
;
Link —
связь
символа
модуля
иерархической
структуры
с
его
схемой
.
В
разделе
Component Style
выбирают
:
Homogeneous
—
однородный
компонент
(
все
секции
однотипны
);
Heterogeneous
—
неоднородный
компонент
(
секции
разных
типов
).
В
разделе
Gate Numbering
задают
способ
нумерации
секций
:
Alphabetic
—
буквенный
;
Numeric
—
числовой
.
В
разделе
Alternate Views
указывают
альтернативные
изображения
символов
:
IEEE
—
в
стандарте
Института
инженеров
по
электротехнике
и
электронике
;
De Morgan
—
в
стандарте
обозначения
логических
функций
.
В
окне
Select Symbol
выбирается
символа
,
предназначенного
для
упаковки
,
соответствующее
посадочному
месту
.
В
диалоговом
окне
Pins View
приведена
таблица
с
информацией
о
всех
выводах
компонента
,
удобная
для
редактирования
.
Таблица
содержит
восемь
столбцов
,
в
столбцах
указана
следующая
информация
:
Pad# —
порядковая
нумерация
контактов
; Pin Des —
физический
номер
вывода
(
согласно
цоколевке
); Gate# —
номер
секции
компонента
;
Sym Pin# —
порядковый
номер
вывода
символа
секции
компонента
;
Pin Name —
имя
вывода
символа
секции
компонента
;
Gate Eq —
код
логической
эквивалентности
секции
компо
-
нента
;
Pin Eq —
код
логической
эквивалентности
вывода
секции
; Elec. Type —
электрический
тип
вывода
,
необходимый
для
проверки
принципиальной
схемы
(
наиболее
часто
встречающиеся
):
Unknown
—
неизвестный
;
Passive
—
вывод
пассивного
компонента
;
Input
—
вход
;
Output
—
выход
;
Power —
вывод
цепи
питания
.
Таблица
изменяется
при
помощи
трех
основных
способов
редактирования
:
способ
прямого
ввода
,
который
заключается
в
переходе
(
курсором
клавиатуры
или
курсором
мыши
)
в
нужную
ячейку
таблицы
и
наборе
на
клавиатуре
значения
;
способ
копирования
и
вставки
.
Использует
средства
Windows
для
выделения
(
клавиша
Shift
для
выделения
области
копирования
),
копирования
— (Ctrl +
С
)
и
вставки
информации
— (Ctrl + V);
способ
сдвига
(
или
перемещения
)
информации
.
Заключается
в
выделении
перемещаемой
области
(
клавиша
Shift
для
выделения
области
копирования
)
и
сдвиге
ее
вверх
—
(Ctrl +
Стрелка
вверх
)
или
вниз
— (Ctrl +
Стрелка
вниз
).
4.2.
С
ОЗ ДАНИЕ
Б ИБЛИ ОТЕ ЧНОГО
Э ЛЕМЕНТ А
МИКРОС ХЕМЫ
133
ЛА
6
Порядок
создания
библиотечного
элемента
микросхемы
133
ЛА
6
Вызвать
программу
Library Executive
—
администратор
библиотек
.
Выполнить
команды
Component/New
(
Создать
новый
библиотечный
элемент
) (
рис
. 4.2.1).

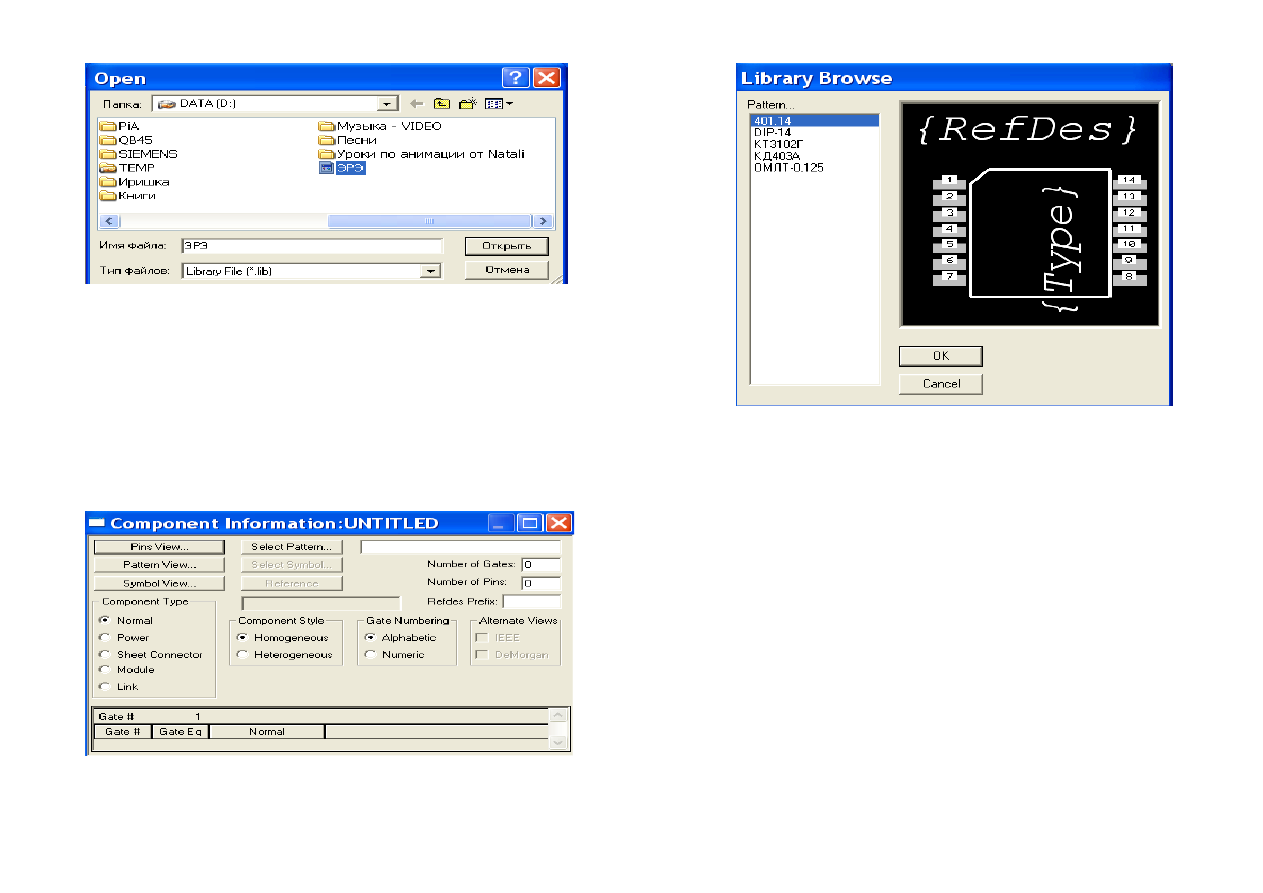

Рисунок
4.2.1
В
открывшемся
диалоговом
окне
выбрать
библиотеку
ЭРЭ
.lib.
В
результате
появится
диалоговое
окно
Component
Information (
Информация
о
компоненте
) (
рис
. 4.2.2).
В
этом
окне
нажать
кнопку
Select Pattern (
Выбор
ПМ
)
и
в
окне
Library
Browse (
Просмотр
библиотеки
) (
рис
. 4.2.3)
выбрать
посадочное
место
(Pattern)
для
этой
микросхемы
.
В
списке
имеющихся
посадочных
мест
им
является
место
— 401.14.
Нажать
кнопку
ОК
.

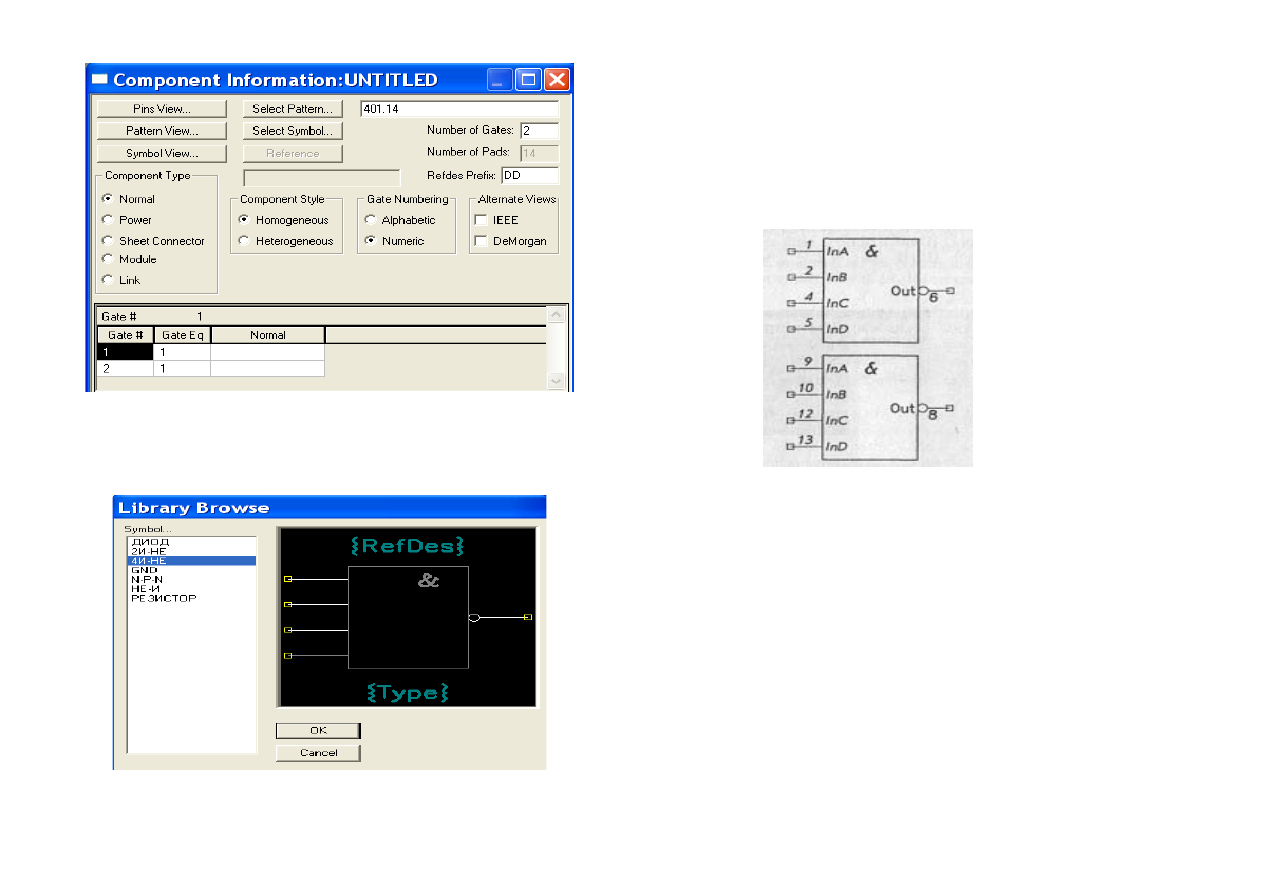

Рисунок
4.2.2
Рисунок
4.2.3
В
диалоговом
окне
Component Information
выбрать
:
в
поле
Component Type (
Тип
компонента
) — Normal;
в
поле
Component Style (
Вид
компонента
) —
Homogeneous;
в
поле
Gate Numbering (
Способ
нумераций
вентилей
) —
Numeric;
в
поле
Number of Gate (
Количество
вентилей
)
ввести
2;
в
поле
RefDes Prefix (
Префикс
позиционного
обозначения
)
ввести
DD.
В
результате
получим
настройки
,
представленные
на
рис
. 4.2.4.
Рисунок
4.2.4
Нажать
кнопку
Select Symbol (
Присоединить
,
выбрать
символ
).
Выбрать
в
списке
символов
4
И
-
НЕ
(
рис
. 4.2.5)
и
нажать
кнопку
ОК
.
Рисунок
4.2.5
В
диалоговом
окне
Component Information
нажать
кнопку
Pin Views (
Просмотр
вывода
).
В
результате
появится
заготовка
таблицы
упаковочной
информации
.
Она
имеет
восемь
колонок
и
четырнадцать
строк
(
по
количеству
контактов
посадочного
места
).
Заполним
эту
таблицу
в
соответствии
с
цоколевкой
микросхемы
(
рис
. 4.2.6).
Рисунок
4.2.6
В
столбце
Pad
#
(
номер
вывода
корпуса
)
автоматически
появится
сквозная
нумерация
от
1
до
14.
Графа
Pin Des (
обозначение
вывода
)
также
заполнится
автоматически
.
В
графе
Gate # (
номер
логической
части
)
в
строках
1, 2,
4, 5
и
6
ставится
1,
так
как
эти
выводы
соответствуют
1-
му
вентилю
микросхемы
,
в
строки
8, 9, 10, 12
и
13
ставится
2,
так
как
выводы
8, 9, 10, 12
и
13
соответствуют
2-
му
вентилю
микросхемы
.
Строки
3, 7, 11
и
14
остаются
свободными
,
поскольку
3-
й
и
11-
й
выводы
свободные
,
а
7-
й
и
14-
й
—
выводы
питания
.
Графа
Pin
#
(
номер
вывода
у
символа
)
заполняется
в
соответствии
с
номером
вывода
вентилей
микросхемы
, (1-
й
вывод
микро
схемы
соответствует
1-
му
выводу
1-
го
вентиля
микросхемы
, 2-
й
- 2-
му
выводу
1-
го
вентиля
, 4-
й
- 3-
му
выводу
1-
го
вентиля
, 5-
й
- 4-
му
выводу
1-
го
вентиля
, 6-
й
- 5-
му
выводу
1-
го
вентиля
. 8-
й
вывод
микросхемы
соответствует
5-
му
выводу
2-
го
вентиля
, 9-
й
- 1-
му
, 10-
й
- 2-
му
, 12-
й
- 3-
му
, 13-
й
-
4-
му
.
Остальные
строки
не
заполнять
.
Графа
Pin Name (
имя
вывода
)
заполняется
в
соответствие
с
наименованием
вывода
вентиля
,
подключенного
к
выводу
микросхемы
.
В
1-
й
строке
записать
имя
InA,
во
2-
й
- InB,
в
4-
й
- InC,
в
5-
й
- InD
и
в
6-
й
- Out.
В
строках
8-
й
, 9-
й
, 10-
й
, 12-
й
и
13-
й
записать
имена
выводов
вентилей
,
соответственно
— Out, InA, InB, InC
и
InD.
В
графе
Gate Eq (
эквивалентность
логических
частей
)
записать
возможность
замены
вентилей
друг
другом
.
Для
этого
в
строках
1-
й
, 2-
й
, 4-
й
, 5-
й
, 6-
й
, 8-
й
, 9-
й
, 10-
й
, 12-
й
, 13-
й
записать
единицы
,
так
как
вентили
в
микросхеме
взаимозаменяемые
.
Остальные
строки
не
заполнять
.
В
графе
Pin Eq (
эквивалентность
выводов
)
ставятся
единицы
в
строках
1-
й
, 2-
й
, 4-
й
и
5-
й
,
поскольку
все
входы
первого
вентиля
эквивалентны
,
и
двойки
в
строках
9-
й
, 10-
й
,
12-
й
и
13-
й
,
по
той
же
причине
,
для
второго
вентиля
.
В
графе
Elec. Type (
тип
вывода
)
в
строках
,
соответствующих
входам
логических
элементов
(1-
я
, 2-
я
, 3-
я
,
4-
я
и
9-
я
, 10-
я
, 12-
я
, 13-
я
),
в
выпадающем
меню
выбрать
Input.
В
строках
,
соответствующих
выходам
(6-
я
и
8-
я
),
выбрать
Output.
В
строках
,
соответствующих
выводам
питания
микросхемы
(7-
я
и
14-
я
),
выбрать
Power.
И
в
строках
,
соответствующих
свободным
выводам
(3-
я
и
11-
я
),
оставить
Unknown.
Далее
заполнить
графы
Gate #
и
Pin Name
для
выводов
питания
.
В
колонке
Elec. Type
выбрать
Power,
после
этого
автоматически
заполнится
символами
PWR
графа
Gate #.
В
графе
Pin Name
в
строке
7,
соответствующей
общему
выводу
микросхемы
,
вписать
GND (
от
английского
ground —
земля
).
В
строке
14 (
соответствующей
питанию
микросхемы
)
вписать
+5V (
номинал
питания
).
Результат
упаковки
микросхемы
133
ЛА
6
представлен
в
таблице
4.2.1.
Таблица
4.2.1
Pad #
Pin
Des
Gate #
Sym Pin
#
Pin
Name
Gate
Eq
Pin
Eq
Elec Type
1
1
1
1
InA
1
1
Input
2
2
1
2
InB
1
1
Input
3
3
Unknown
4
4
1
3
InC
1
1
Input
5
5
1
4
InD
1
1
Input
6
6
1
5
Out
1
Output
7
7
PWR
GND
Power
8
8
2
5
Out
1
Output
9
9
2
1
InA
1
1
Input
10
10
2
2
InB
1
1
Input
11
11
Unknown
12
12
2
3
InC
1
1
Input
13
13
2
4
InD
1
1
Input
14
14
PWR
+5V
Power
Администратор
библиотек
позволяет
выполнить
проверку
правильности
настройки
таблицы
перед
записью
элемента
в
библиотеку
.
Для
проверки
необходимо
выполнить
команды
Component/Validate.
При
верном
заполнении
таблицы
появится
окно
с
надписью
«No errors found!» (
рис
.
4.2.7).
Рисунок
4.2.7
