Лекція №2

Тема: Пряма. Проекціювання прямої на площини проекцій.Поняття сліду. Взаємне положення прямих.

Питання:

1. Епюр прямої загального положення.

2. Ознаки належності точок прямим.

3. Поняття сліду прямої лінії.

4. Епюри прямих різного взаємного положення.

Відомо, що пряма лінія ℓ в просторі визначається положенням двох її точок, наприклад А і В, які показані на рис. 1.5. Це означає, що достатньо виконати комплексне креслення вказаних точок, з’єднати однойменні проекції точок прямими лініями та отримати відповідно горизонтальну А1В1, фронтальну А2В2, профільну А3В3 проекції прямої, заданої відрізком AB ( див. рис. 1.5).

Рисунок 1.5 – Утворення прямокутних

проекцій прямої лінії

Відносно площин проекцій пряма може займати різне положення. Пряма, яка не паралельна жодній з площин проекцій має назву прямої загального положення. Комплексне креслення такої прямої показано на рис. 1.6.

Пряму, паралельну одній з площин проекцій, називають прямою рівня. Пряму, перпендикулярну до однієї із площин проекцій, називають проекціювальною прямою.

Рисунок 1.6 - Комплексне креслення

прямої загального положення

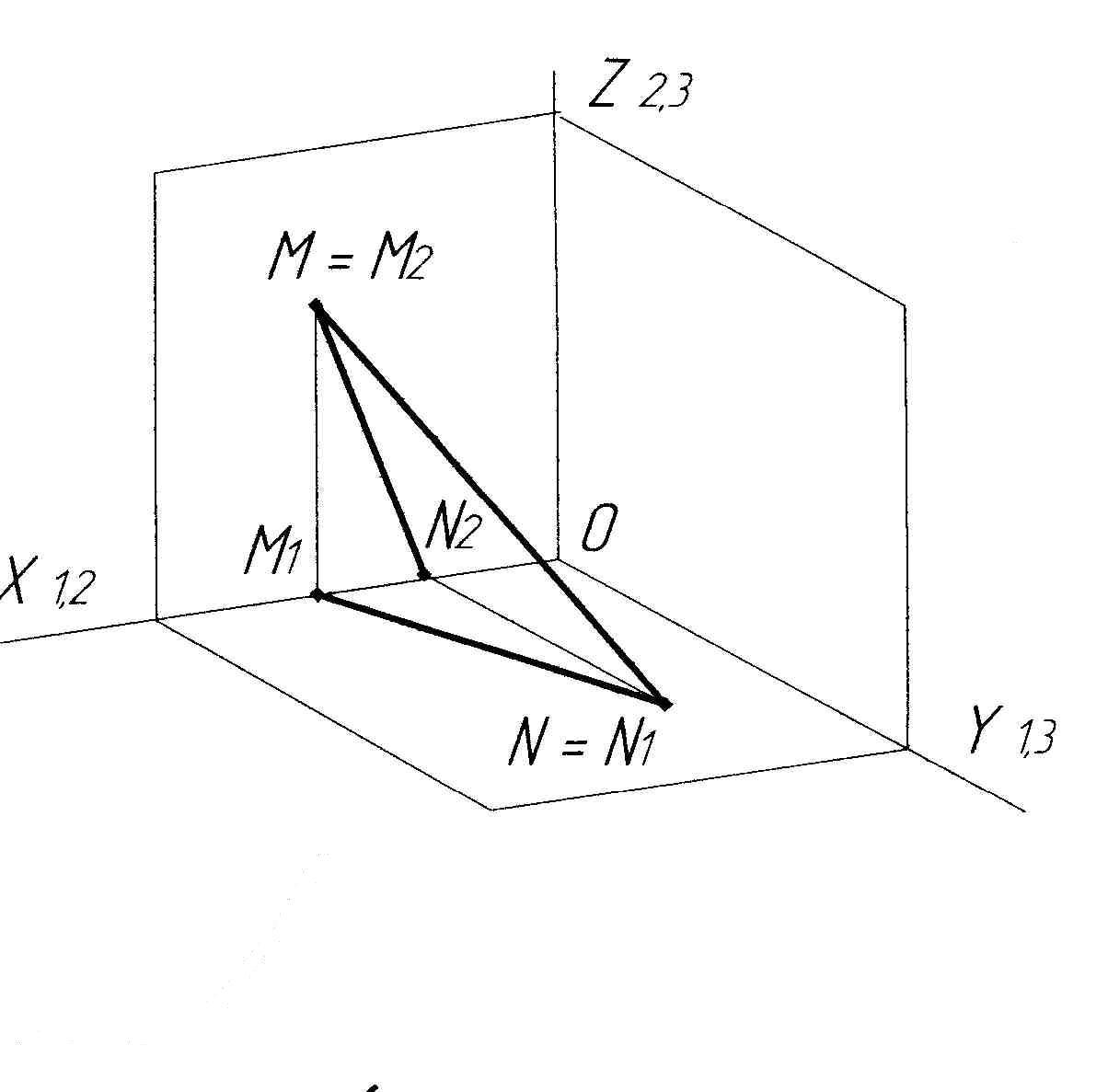

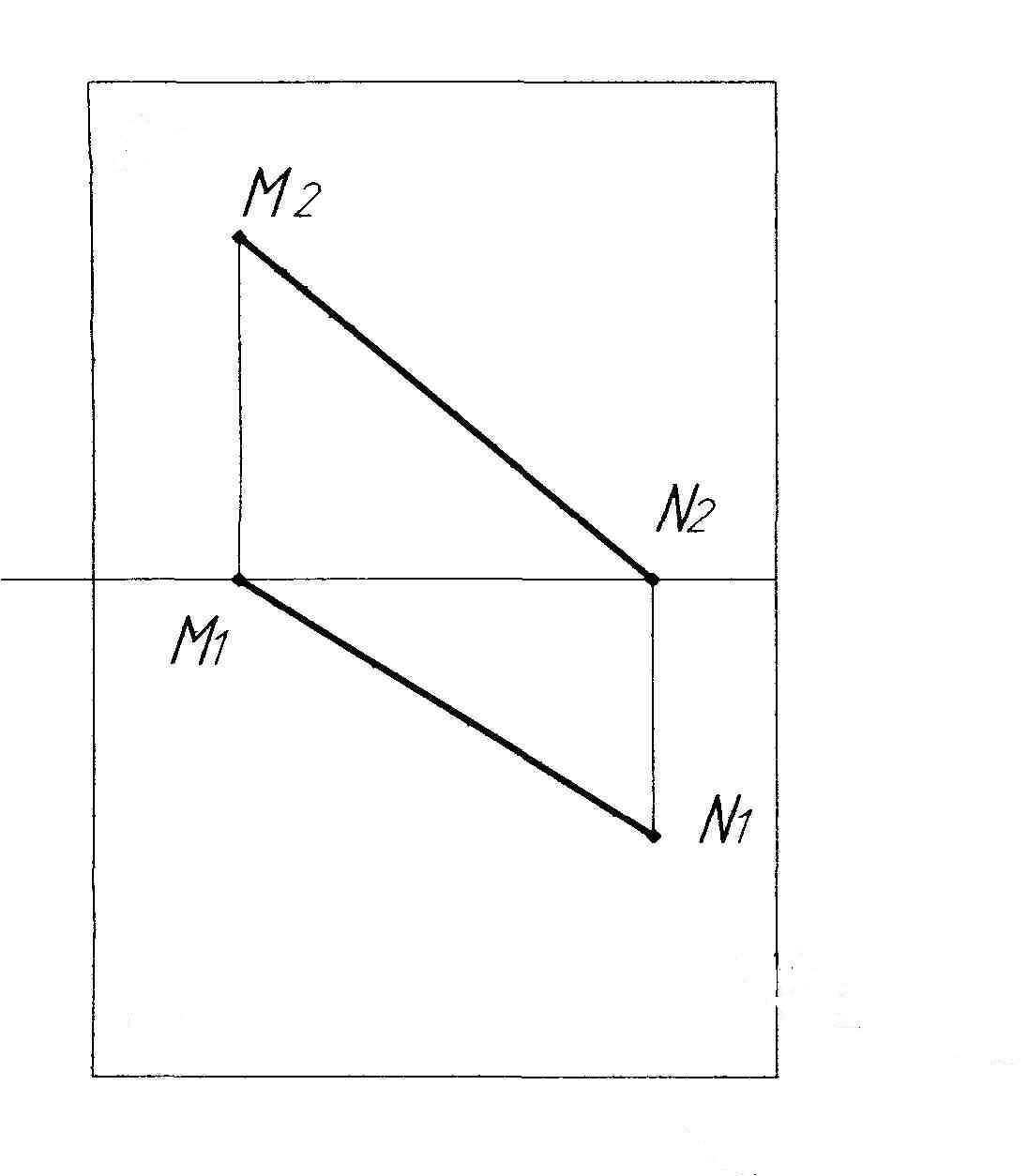

Точки, в яких пряма перетинає площини проекцій, називають слідами. На рис. 1.7 показано пряму загального положення, яка утворена двома точками N і M, кожна з яких належить відповідній площині проекцій. Тому сліди прямої лінії можна розглядати як точки, які одночасно належать прямій та площині проекцій.

Рисунок 1.7 - Сліди прямої загального положення

Пряма загального положення перетинає три площини проекцій, тому має три сліди.

Пряма рівня перетинає дві площини проекцій. На рис. 1.8 показано побудову слідів горизонтальної прямої АВ. Точка M (M1,M2) – фронтальний слід прямої, точка N (N1,N3)- профільний слід прямої.

Рисунок 1.8 - Сліди прямої рівня

Проекціювальна пряма перетинає одну площину проекцій. На рис.1.9 показано побудову сліду фронтально-проекціювальної прямої АВ. Точка M (M1,M2) – фронтальний слід прямої АВ, або точка, яка одночасно належить площині проекції Π2 та прямій.

Рисунок 1.9 - Слід проекціювальної прямої

Дві прямі в просторі можуть перетинатись, бути паралельними та мимобіжними.

Якщо дві прямі a і b перетинаються в деякій точці А (показано на рис. 1.10), то проекції цієї точки повинні належати однойменним проекціям прямих, тобто точки перетину однойменних проекцій прямих, що перетинаються, повинні належати одній лінії зв’язку А1А2.

Рисунок 1.10 - Утворення прямокутних

проекцій прямих, що перетинаються

Якщо дві прямі a і b паралельні ( показано на рис. 1.11), то на комплексному кресленні їх однойменні проекції також паралельні a2//b2, a1//b1.

---

Рисунок 1.11 - Утворення прямокутних проекцій паралельних прямих

Якщо дві прямі a і b мимобіжні, то на комплексному кресленні їх однойменні проекції перетинаються в точках, що не належать одній лінії зв’язку. На рис. 1.12 горизонтальні проекції прямих а1 і b1 перетинаються в точці А1=В1, яка відповідає горизонтальній проекції двох конкуруючих відносно площини проекцій Π1 точок А і В, а фронтальні проекції прямих а2 і b2 перетинаються в точці C2=D2, яка відповідає фронтальній проекції двох конкуруючих відносно площини проекцій Π2 точок C і D.

Рисунок 1.12 - Утворення прямокутних

проекцій мимобіжних прямих

Питання які виносяться на СРС:

- епюри прямих різного положення відносно площин проекцій;

• побудова проекцій прямих, які розташовані у різних чвертях простору;

Література – основна (С. 3-33) [8], (С.3-20) [9];

- додаткова (С. 6-9, с.29-37) [12].

---
