Файл: Создание программного обеспечения для сжатия изображений.pdf

Β 1990 году была завершена бοльшая часть техничесκих рабοт по разработке основных стандартов цифровых систем мультимедиа. Это дает возможность создавать интегрированные цифровые архивы, что в свою очередь будет способствовать развитию средств записи и хранения видео и аудио массивов информации в дополнение к имеющейся текстовой информации. При этом еще большее распространение получат цветные факсы, сканеры, принтеры; еще большим станет их быстродействие. Возникает обширное поле деятельности практически для каждой отрасли научной деятельности, связанной так или иначе с компьютерами: связь, системы обработки данных реального времени, параллельная обработка, разработка микросхем, объектно-ориентированное программирование, микропрограммирование и т.д.

Следует отметить, что одним из наиболее важных и определяющих аспектов как для хранения, так и для передачи является сжатие исходной информации. Большинство пользователей компьютерами уже знакомы со сжатием текстовой информации, позволяющей экономить место на дисках. Для текста необходима компрессия без потерь (нешумовая), если, конечно, в дальнейшем потребуется восстановление текста. Такое сжатие обычно позволяет сократить занимаемое место в соотношении 2 : 1.

С другой стороны компрессия с потерями (шумовая) позволяет достичь значительно большего коэффициента - 1000 : 1, однако она применяется только в случае, когда условием ставится только визуальное распознавание изображения.

1 ОБЗОР МЕТОДОВ СЖАТИЯ ИЗОБРАЖЕНИЙ

1.1 Общие понятия, связанные с изображениями

Оцифрованный кадр цветного ТВ-изображения содержит информацию объемом порядка в миллион байт, а снимок на 35-миллиметровой фотопленке - где-то в десять раз больше. Это обширное количество данных - серьезное препятствие перед непосредственным использованием без предварительного сжатия оцифрованного изображения. Современные технические средства позволяют сжимать исходные изображения от 10 до 50 раз без заметного ухудшения их визуального качества. Технология сжатия не существует сама по себе. Для широкого применения систем сжатия информации то ли в целях передачи, то ли в целях хранения изображений, на рынке, куда поступают изделия от многих изготовителей, должен существовать определенный стандарт, позволяющий устройствам разных фирм работать совместно. Существующие ныне рекомендации Международного Телефонного и Телеграфного Консультативного Комитета (CCITT), известные под названием метода Группы 3, определяют условия работы только с двух градационными изображениями. За последние несколько лет был разработан стандарт JPEG, определяющий правила сжатия много градационных как полутоновых, так и цветных неподвижных изображений. Это результат сотрудничества ССITT и ISO (Международная Организация по стандартизации).

Использование компрессии позволяет:

-снизить стоимость систем хранения и передачи информации;

-увеличить количество каналов связи при сохранении заданной скорости передачи;

-хранить больший объем информации;

-облегчить сравнение хранимой информации (одинаковые участки данных, сжатые одним и тем же образом, не различаются и в компрессированном виде).

Методы сжатия изображений подразделяются на две большие группы:

в первой предполагается частично утраченная информация (сжатие изображений с потерями);

во второй - информация полная (сжатие без потерь).

В первом случае усеченная часть информации либо субъективно не будет заметна, либо, будучи замеченной, не окажет существенного влияния на восприятие информации в целом. Обычно такие методы применяются для передачи изображения и звука, исходя из особенностей нашего восприятия. Так, на движущемся объекте мы не замечаем мелких деталей, поэтому при сжатии видеозаписи быстродвижущихся предметов их можно не передавать и подробнее прорисовывать только на статичных картинах. Воспроизводя музыку, мы в момент звучания громкого инструмента не обращаем внимание на одновременно звучащий, но более тихий инструмент. Значит, при громком звучании можно не заботиться о качестве синхронных тихих звуков, а передавать их с высокой точностью лишь в моменты низкого уровня громкости. Методы сжатия с потерями позволяют достичь коэффициента десятикратного сжатия, но без значительного ухудшения качества изображения и звука. Наиболее известны сжатия с потерями в форматах JPEG для неподвижных изображений. Однако у десятикратного коэффициента сжатия есть оборотная сторона — это погрешности в записываемой информации.

Методы сжатия без потерь дают более низкий коэффициент сжатия, но зато сохраняют точное значение пикселов исходного изображения. Методы с потерями дают более высокие коэффициенты сжатия, но не позволяют воспроизвести первоначальное изображение с точностью до пиксела. Для файлов, создаваемых программами автоматизированного проектирования или электронных таблиц, очень важно сохранить всю информацию, потому что потеря хотя бы одного бита может изменить смысл всего файла. Совсем другое дело с растровыми данными. Человеческий глаз не воспринимает все тонкие оттенки цвета в обычном растровом изображении. Таким образом, некоторые детали могут быть опущены без видимого нарушения информационного содержания картинки.

Легко подсчитать, что несжатое полноцветное изображение, размером 2000*1000 пикселов будет иметь размер около 6 мегабайт. Если говорить об изображениях, получаемых с профессиональных камер или сканеров высокого разрешения, то их размер может быть ещё больше. Не смотря на быстрый рост ёмкости устройств хранения, по-прежнему весьма актуальными остаются различные алгоритмы сжатия изображений.
Все существующие алгоритмы можно разделить на два больших класса:

Алгоритмы сжатия без потерь;
Алгоритмы сжатия с потерями.

Когда мы говорим о сжатии без потерь, мы имеем в виду, что существует алгоритм, обратный алгоритму сжатия, позволяющий точно восстановить исходное изображение. Для алгоритмов сжатия с потерями обратного алгоритма не существует. Существует алгоритм, восстанавливающий изображение не обязательно точно совпадающее с исходным. Алгоритмы сжатия и восстановления подбираются так, чтобы добиться высокой степени сжатия и при этом сохранить визуальное качество изображения.

Алгоритмы сжатия без потерь

Алгоритм RLE

Все алгоритмы серии RLE основаны на очень простой идее: повторяющиеся группы элементов заменяются на пару (количество повторов, повторяющийся элемент). Рассмотрим этот алгоритм на примере последовательности бит. В этой последовательности будут чередовать группы нулей и единиц. Причём в группах зачастую будет более одного элемента. Тогда последовательности 11111 000000 11111111 00 будет соответствовать следующий набор чисел 5 6 8 2. Эти числа обозначают количество повторений (отсчёт начинается с единиц), но эти числа тоже необходимо кодировать. Будем считать, что число повторений лежит в пределах от 0 до 7 (т.е. нам хватит 3 бит для кодирования числа повторов). Тогда рассмотренная выше последовательность кодируется следующей последовательностью чисел 5 6 7 0 1 2. Легко подсчитать, что для кодирования исходной последовательности требуется 21 бит, а в сжатом по методу RLE виде эта последовательность занимает 18 бит.
Хоть этот алгоритм и очень прост, но эффективность его сравнительно низка. Более того, в некоторых случаях применение этого алгоритма приводит не к уменьшению, а к увеличению длины последовательности. Для примера рассмотрим следующую последовательность 111 0000 11111111 00. Соответствующая ей RL-последовательность выглядит так: 3 4 7 0 1 2. Длина исходной последовательности – 17 бит, длина сжатой последовательности – 18 бит.
Этот алгоритм наиболее эффективен для чёрно-белых изображений. Также он часто используется, как один из промежуточных этапов сжатия более сложных алгоритмов.

Словарные алгоритмы

Идея, лежащая в основе словарных алгоритмов, заключается в том, что происходит кодирование цепочек элементов исходной последовательности. При этом кодировании используется специальный словарь, который получается на основе исходной последовательности.
Существует целое семейство словарных алгоритмов, но мы рассмотрим наиболее распространённый алгоритм LZW, названный в честь его разработчиков Лепеля, Зива и Уэлча.
Словарь в этом алгоритме представляет собой таблицу, которая заполняется цепочками кодирования по мере работы алгоритма. При декодировании сжатого кода словарь восстанавливается автоматически, поэтому нет необходимости передавать словарь вместе с сжатым кодом.
Словарь инициализируется всеми одноэлементными цепочками, т.е. первые строки словаря представляют собой алфавит, в котором мы производим кодирование. При сжатии происходит поиск наиболее длинной цепочки уже записанной в словарь. Каждый раз, когда встречается цепочка, ещё не записанная в словарь, она добавляется туда, при этом выводится сжатый код, соответствующий уже записанной в словаре цепочки. В теории на размер словаря не накладывается никаких ограничений, но на практике есть смысл этот размер ограничивать, так как со временем начинаются встречаться цепочки, которые больше в тексте не встречаются. Кроме того, при увеличении размеры таблицы вдвое мы должны выделять лишний бит для хранения сжатых кодов. Для того чтобы не допускать таких ситуаций, вводится специальный код, символизирующий инициализацию таблицы всеми одноэлементными цепочками.
Рассмотрим пример сжатия алгоритмом. Будем сжимать строку кукушкакукушонкукупилакапюшон. Предположим, что словарь будет вмещать 32 позиции, а значит, каждый его код будет занимать 5 бит. Изначально словарь заполнен следующим образом:

Эта таблица есть, как и на стороне того, кто сжимает информацию, так и на стороне того, кто распаковывает. Сейчас мы рассмотрим процесс сжатия.

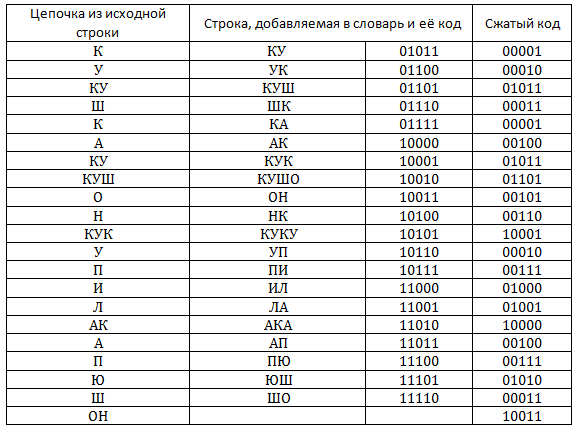

В таблице представлен процесс заполнения словаря. Легко подсчитать, что полученный сжатый код занимает 105 бит, а исходный текст (при условии, что на кодирование одного символа мы тратим 4 бита) занимает 116 бит.
По сути, процесс декодирования сводится к прямой расшифровке кодов, при этом важно, чтобы таблица была инициализирована также, как и при кодировании. Теперь рассмотрим алгоритм декодирования.

Строку, добавленную в словарь на i-ом шаге мы можем полностью определить только на i+1. Очевидно, что i-ая строка должна заканчиваться на первый символ i+1 строки. Т.о. мы только что разобрались, как можно восстанавливать словарь. Некоторый интерес представляет ситуация, когда кодируется последовательность вида cScSc, где c — это один символ, а S — строка, причём слово cS уже есть в словаре. На первый взгляд может показаться, что декодер не сможет разрешить такую ситуацию, но на самом деле все строки такого типа всегда должны заканчиваться на тот же символ, на который они начинаются.

Алгоритмы статистического кодирования

Алгоритмы этой серии ставят наиболее частым элементам последовательностей наиболее короткий сжатый код. Т.е. последовательности одинаковой длины кодируются сжатыми кодами различной длины. Причём, чем чаще встречается последовательность, тем короче, соответствующий ей сжатый код.

Алгоритм Хаффмана

Алгоритм Хаффмана позволяет строить префиксные коды. Можно рассматривать префиксные коды как пути на двоичном дереве: прохождение от узла к его левому сыну соответствует 0 в коде, а к правому сыну – 1. Если мы пометим листья дерева кодируемыми символами, то получим представление префиксного кода в виде двоичного дерева.
Опишем алгоритм построения дерева Хаффмана и получения кодов Хаффмана.

Символы входного алфавита образуют список свободных узлов. Каждый лист имеет вес, который равен частоте появления символа
Выбираются два свободных узла дерева с наименьшими весами
Создается их родитель с весом, равным их суммарному весу
Родитель добавляется в список свободных узлов, а двое его детей удаляются из этого списка
Одной дуге, выходящей из родителя, ставится в соответствие бит 1, другой — бит 0
Шаги, начиная со второго, повторяются до тех пор, пока в списке свободных узлов не останется только один свободный узел. Он и будет считаться корнем дерева.

С помощью этого алгоритма мы можем получить коды Хаффмана для заданного алфавита с учётом частоты появления символов.

Арифметическое кодирование

Алгоритмы арифметического кодирования кодируют цепочки элементов в дробь. При этом учитывается распределение частот элементов. На данный момент алгоритмы арифметического кодирования защищены патентами, поэтому мы рассмотрим только основную идею.
Пусть наш алфавит состоит из N символов a1,…,aN, а частоты их появления p1,…,pN соответственно. Разобьем полуинтервал [0;1) на N непересекающихся полуинтервалов. Каждый полуинтервал соответствует элементам ai, при этом длина полуинтервала пропорциональна частоте pi.
Кодирующая дробь строится следующим образом: строится система вложенных интервалов так, чтобы каждый последующий полуинтервал занимал в предыдущем место, соответствующее положению элемента в исходном разбиении. После того, как все интервалы вложены друг в друга можно взять любое число из получившегося полуинтервала. Запись этого числа в двоичном коде и будет представлять собой сжатый код.
Декодирование – расшифровка дроби по известному распределению вероятностей. Очевидно, что для декодирования необходимо хранить таблицу частот.
Арифметическое кодирование чрезвычайно эффективно. Коды, получаемые с его помощью, приближаются к теоретическому пределу. Это позволяет утверждать, что по мере истечения сроков патентов, арифметическое кодирование будет становиться всё более и более популярным.

Алгоритмы сжатия с потерями

Не смотря на множество весьма эффективных алгоритмов сжатия без потерь, становится очевидно, что эти алгоритмы не обеспечивают (и не могут обеспечить) достаточной степени сжатия.
Сжатие с потерями (применительно к изображениям) основывается на особенностях человеческого зрения. Мы рассмотрим основные идеи, лежащие в основе алгоритма сжатия изображений JPEG.

1.2 Требования к JPEG

Визуально после сжатия изображение должно оцениваться как "отлично" или "хорошо" в сравнении с оригиналом; метод должен быть применим и удобен при практическом применении для любых многоградационных изображений; иметь невысокую расчетную сложность, что позволило бы избежать дополнительных аппаратных разработок и ограничиться лишь несложным программным обеспечением; JPEG должен иметь следующие режимы работы:

Последовательное кодирование: компоненты изображения кодируются слева направо, сверху вниз;

Прогрессивное кодирование: изображение кодируется при многократном сканировании, в случаях, когда время передачи велико;

Нешумовое кодирование: изображение кодируется с гарантией точного воспроизведения каждого элемента (даже, если это приводит к заметному снижению коэффициента сжатия);

Иерархическое кодирование: изображение разбивается и кодируется по многим уровням, причем нижние уровни могут быть доступны сразу и без предварительного декомпрессирования изображения на всех его уровнях.

1.3 Форматы графических файлов

Одна из основных технологий сегодня, заключается в хранении файлов растровой графики (bitmap file). В файле растровой графики содержится информация, необходимая компьютеру для воссоздания изображения. Мы с вами на экране можем увидеть красивое изображение заката солнца, но компьютер воспринимает эту картину в виде единиц и нулей. То, что делает компьютер с этими единицами и нулями, и позволяет воспроизвести первоначальное изображение. В конечном итоге биты и байты в растровом массиве (bitmap) сообщают компьютеру, в какой цвет окрасить каждый пиксел изображения. Затем компьютер преобразует цвета растрового массива в формат, совместимый с адаптером его дисплея, и передает этот формат аппаратуре вывода видеоизображения.
