Қазақстан Республикасының Білім және Ғылым министрлігіКоммерциялық емес ашық акционерлік қоғам«Ғұмарбек Дәукеев атындағы Алматы Энергетика және Байланыс» университеті«Электр энергетика және электр техника» институты «Электрмен жабдықтау және энергияның жаңғыртылатын көздері» кафедрасы«АНАЛИЗ ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ И ЭЛЕКТРОМАГНИТНОГО ПОЛЯ» пәні бойынша№ 2 Зертханалық жұмыс Тақырыбы: Синусоидалы емес токтың электр тізбектерін зерттеуМамандығы: 6B07101 - «Электр энергетикасы»Орындаған: Игілік Данияр Тобы: Ээк 21-6Қабылдаған: Айдымбаева Ж._______ ___________ «____»_____________2023ж(бағасы) (қолы)Алматы, 20232 зертханалық жұмыс № 2. Синусоидалы емес токтың электр тізбектерін зерттеуЖұмыстың мақсаты: Электр тізбектерінің синусоидалы емес кернеулерінде тәжірибелік зерттеулерді алу.2.1 жұмысқа дайындық"Синусоидалы емес токтың электр тізбектері" СЕТмЭӨТ курсының бөлімін қайталау.Сұрақтарға жауап беру және келесілерді орындау:2.1.1. уақыттың синусоидалы емес периодтық функциясы тригонометриялық қатарда қалай көрінеді?2.1.2 симметрияға ие синусоидалы емес қисықтардың тригонометриялық қатарына ыдырау ерекшеліктері қандай?2.1.3 синусоидалы емес периодтық қисықтардың нысанын сипаттайтын коэффициенттерді келтіру2.1.4 синусоидалы емес периодикалық ЭҚК, кернеулер мен токтардың әрекет етуші және орташа мәндері қалай есептеледі?2.1.5 әр түрлі гармоникалар тогы үшін қабылдағыштардың индуктивті және сыйымдылық кедергісінің қалай өзгеретінін көрсету.2.1.6 көздің синусоидалы емес кернеуінде электр тізбектерін есептеу әдістемесі неде?2.1.7 үшбұрышты және тікбұрышты формадағы кернеулердің тригонометриялық қатарына ыдырауын көрсету ("әдістемелік нұсқауларды"қараңыз).2.2 жұмысты орындау тәртібі2.2.1 Тізбектей байланысқан кедергі мен индуктивтілік тізбегін жинау (RL тізбегі). Мәндерді 2.1 кестеден алу. Тізбектің кірісне үшбұрышты түрдегі кернеу көзін қосу (сурет 2.1).2.2.2 Тізбектегі токты өлшеу және кедергі мен индуктивтіліктегі кернеуді анықтау. Осциллографтан u_кіріс(t), u_R(t), u_L(t) суретін алу.2.2.3 RL тізбегінің кірісіне тікбұрышты формадағы кернеуді беру (2.2 сурет). 2.2.2.т. ұқсас тәжірибелік зерттеу жүргізу.

---

2.2.4 Тізбектей байланысқан кедергі мен сыйымдылық тізбегін жинау (RC тізбегі). Мәндерді 2.2 кестеден алу. Тізбектің кірісне үшбұрышты түрдегі кернеу көзін қосу 2.2.5 Тізбектегі токты өлшеу және кедергі мен сыйымдылқтағы кернеуді анықтау. Осциллографтан u_кіріс(t), u_R(t), u_C(t) суретін алу2.2.6 RC тізбегінің кіруіне тікбұрышты формадағы кернеуді беру. 2.2.5.т. ұқсас тәжірибелік зерттеу жүргізу.2.1 к е с т е

Нұсқа №	f, Гц жиілігі	uкіріс , В	R, Ом	L, мГн
1	1000	3	100	10
2	1000	4	150	15
3	1000	5	200	20
4	1000	6	300	30
5	1000	5	150	20

Тәжірибелік	I(Үшбұрышты түрде)	I(Төртбұрышты түрде)
	9мА	15мА
Теориялық	-0,58А	-0,58А

Үшбұрышты формадағы кернеу синустық қатардың тақ гармоникасын ғана қамтиды. Кернеудің қолданыстағы мәні U = Em/√3.Ендігіде бірінші гармоникалық реактивті кедергіні(индуктивті) есептеуге осы формулаға салып аламыз:Берілген үшбұрышты бірінші синустық гармоникалық сұлба үшін толық кедергіні есептейміз:Токты есептеп аламыз:Үшбұрышты түрдегі үшінші гармоникалық үшін есептеулер мынадай болады:Үшбұрышты түрдегі бесінші гармоникалық үшін:

---

Ендігіде осы контур үшін өтетін синустық гармоника арқылы есептеген токтарды квадраттап түбірастынан шығарып, токты есептеп аламыз:

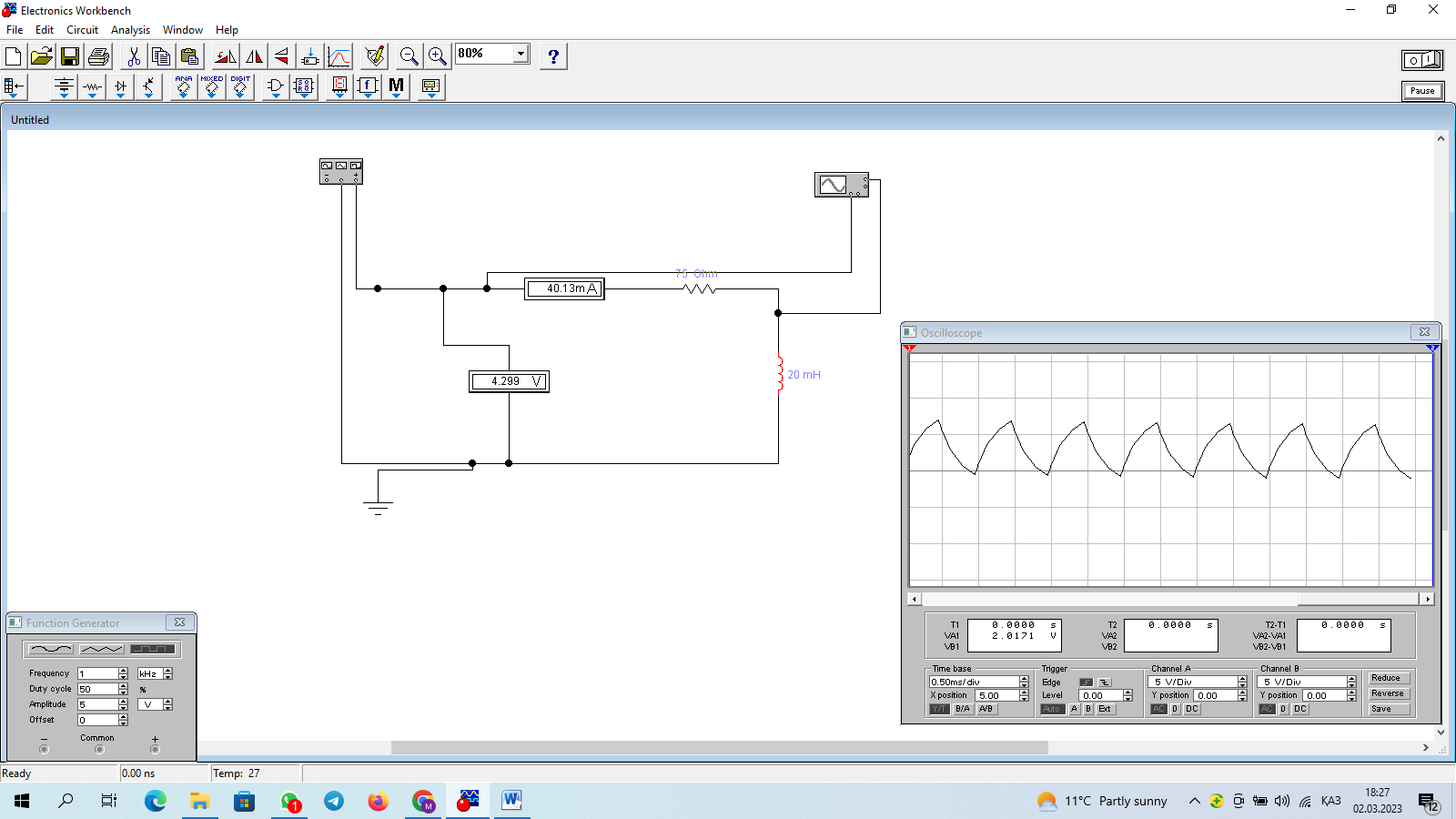

2.1 сурет
) .
Тікбұрышты формадағы кернеу (2.2 сурет) синустық қатардың тақ гармоникасын ғана қамтиды. Кернеудің қолданыстағы мәні U = Em.

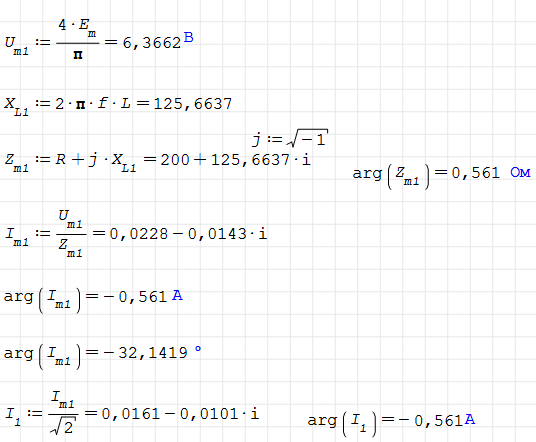

Тікбұрышты түрдегі гармоникалықтағы бірінші есептеуі:

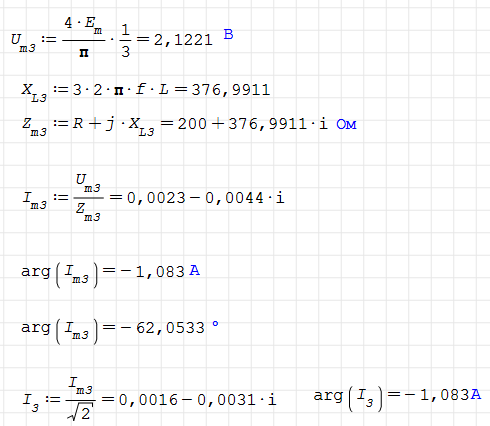

Тікбұрышты түрдегі гармоникалықтағы үшіншіде есептеулер:

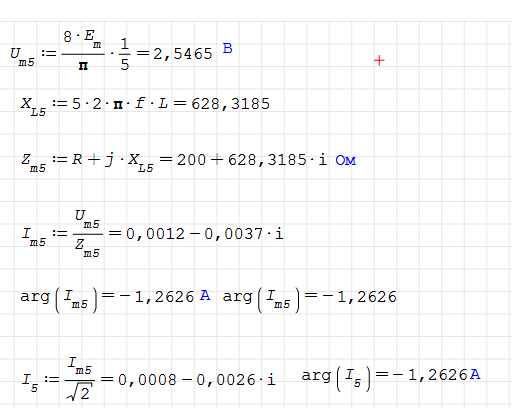

Тікбұрышты түрдегі гармоникалықтағы бесіншіде есептеулер:



Жалпы токты есептеу




2.2 сурет






2.2 к е с т е

Нұсқа №	f, Гц жиілігі	uкіріс , В	R, Ом	C, мкФ
1	1000	3	100	2
2	1000	4	50	4
3	1000	5	75	3
4	1000	6	200	1
5	1000	5	300	0.5

---

Ендігіде Rc тізбегі бойынша есептеулер жүргіземін:

---
