Рисунок 12 - Спецификация диаграммы Use Case

1. Текстовый анализ

Один из видов поддерживаемых диаграмм — «Текстовый анализ». В режиме текстового анализа предполагается ввод User Stories в определенную область программы, после чего пользователь имеет возможность добавления различных элементов диаграммы путем выделения соответствующего слова/фразы из User Story и определения типа элемента (Use Case, Class, Activity, User и т.д.)  (см. рисунок 13).

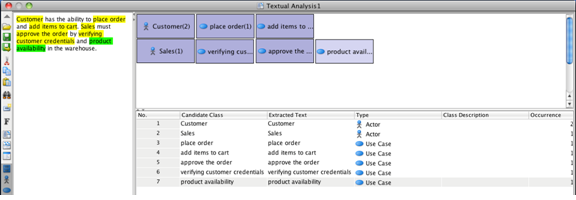

Рисунок 13 - Текстовый анализ

После добавления информации в режиме текстового анализа все элементы доступны для добавления в диаграммы любого другого вида при условии, что добавление этих элементов не противоречит нотации. Чтобы просмотреть элементы, определенные в режиме текстового анализа, необходимо нажать иконку «Model Explorer» в браузере проекта.

1. Моделирование бизнес процессов с помощью BPMN
   В VP for UML предусмотрена возможность построения диаграмм с помощью нотации BPMN. В целом, построение BPD (Business Process Diagram) ничем не отличается от построения UML-диаграмм. (см. рисунок 14) Следует отметить приятное оформление самой нотации:

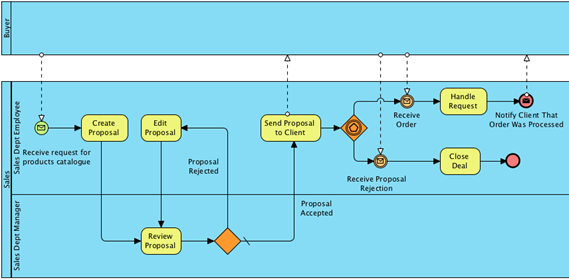

Рисунок 14 - Нотация BPMN в программе Visual Paradigm

Также следует выделить возможность генерации кода из BPD в следующие языки определения и исполнения бизнес-процессов:

BPEL – Business Process Execution Language

WSDL – Web Services Description Language

XPDL – XML Process Definition Language

JPDL – jBPM Process Definition Language

1. Пользовательский интерфейс

В целом, интерфейс VP for UML не вызывает путаницы и недопонимания. Единственным потенциальным минусом (а возможно и плюсом) является огромное количество настроек для каждого элемента диаграммы и приложения в целом – поначалу в них довольно просто запутаться.

1. Командная работа

VP for UML предоставляет широкие возможности для совместной работы пользователей над одним проектом. При этом используются различные «ветки», изменения в которых впоследствии объединяются в главной «ветви» — «trunk». VP for UML позволяет различным членам команды работать над одной диаграммой и сравнивать изменения, внесенные пользователями на разных этапах проекта. При обнаружении конфликта (например, если два пользователя сделают изменения в одной и той же диаграмме, которые будут конфликтовать между собой) программа покажет соответствующее сообщение и не даст внести изменения до тех пор, пока конфликт не будет разрешен.

---

При совместной работе имеется возможность определения различных ролей на проекте и их прав доступа к проекту. Также можно ограничить доступ к определенным диаграммам путем задания пароля.

Еще одним важным моментом является возможность создание «тэгов» — «снэпшотов» системы. При создании «тэга» фактически создается копия проекта, в которую нельзя вносить изменения. Эта функциональность может быть полезна для проведения «sign-off» с клиентами и для определения объемов работ для каждого конкретного релиза.

Поддерживаются следующие режимы совместной работы:

1. VP Teamwork Server
2. Subversion (SVN)
3. Perforce
4. CVS
5. Генерация отчетов

Генерация отчетов возможна в форматах PDF, HTML и MS Word, с возможностью публикации отчетов на сервере.

Генерируемые отчеты получаются довольно громоздкими, так как VP for UML добавляет спецификацию для каждого элемента диаграммы.

1. Impact Analysis (анализ воздействий)

Impact Analysis подразумевает то, что можно оценить последствия изменений, вносимых в уже созданные модели. Делается данный анализ при помощи построения «матрицы связей», которая отображает связи между выбранными элементами.

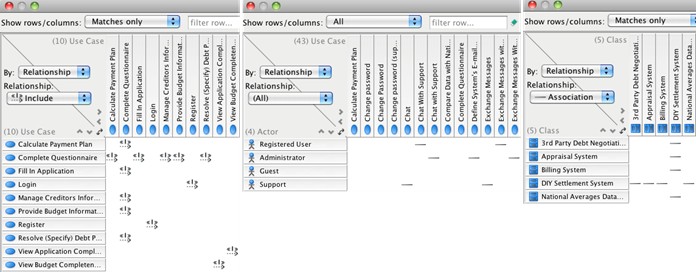

На рисунке 15 ниже представлены матрицы со следующими связями: Use Cases со связью типа «Includes», Use Cases и Actors со связью типа «Association» и Classes со связью «Association».

Рисунок 15 - Матрицы

1. Animatian and Simulatian

Отдельно хотелось бы выделить функции “Animatian” и “Simulatian”, предназначенные для моделирования и симулирования процессов.

Animatian позволяет «пробежаться» по одному из выбранных потоков диаграммы. Результат можно экспортировать в формат FLV и демонстрировать заказчикам или членам проектной команды.

Также при помощи данного функционала можно выявить неверные потоки и внести соответствующие изменения, что может в итоге сохранить большое количество времени при проектировании. (см. рисунок 16)

Рисунок 16 - Animatian

Simulatian – еще более интересная опция, с помощью которой можно моделировать бизнес-процессы и наблюдать за их течением.

К примеру, известно, что работу А выполняют два человека за 3 часа, после чего задача/предмет, над которым происходит действие, переходит к другому специалисту, которому необходимо 20 минут для выполнения работы над некой сущностью. Весь этот процесс можно смоделировать, указав количество сущностей над которыми необходимо проделать действия и количество ресурсов, выполняющих действия над сущностями. Таким образом, можно смоделировать выполнения процесса в реальном времени и выявить его недостатки. (см. рисунок 17)

---

Рисунок 17 - Simulatian

В дополнение к описанному выше, далее приведен сравнительный анализ менее существенных положительных и отрицательных сторон VP for UML:

Положительные стороны:

1. Для каждого элемента диаграммы можно записать аудиофайл в дополнение к документации.
2. Visual Paradigm Suite разработан на Java и является кроссплатформенной системой.
3. Большое количество обучающих материалов на сайте компании и возможность записаться на платные семинары.
4. Наличие глоссария и постоянно-работающей проверки орфографии.
5. Возможность проектирования баз данных, генерации кода запросов и хранимых процедур.

Отрицательные стороны:

1. Для Visual Paradigm Suite существует целый набор различных лицензий и, для того, чтобы определиться, какая конкретно подойдет, пользователю придется внимательно прочитать 20 страниц текста.
2. Отсутствие возможности открыть проект, созданный в более новой версии, даже если обновление системы произошло с версии 4.1 до 4.2 и никаких принципиальных изменений между версиями не наблюдается.
3. Экспорт диаграммы в изображение потребляет большое количество ресурсов системы.
4. При передвижении элементов в BPD-диаграммах наблюдалась задержка между реальным движением мыши и смещением элемента диаграммы.

В целом программа Visual Paradigm Suite 5.0 – достаточно неплохой продукт для управления требованиями и построения визуальных моделей, способный составить конкуренцию даже самым передовым и популярным инструментам для UML-моделирования. [6]

• 1. Rational Software Architect

IBM Rational Software Architect Designer (RSAD, ранее - RSA) - это комплексное средство проектирования, моделирования и разработки программного обеспечения. Rational Software Architect Designer строится на основе среды программного обеспечения с открытым исходным кодом Eclipse и расширяется с помощью множества подключаемых модулей Eclipse. Если требуется выполнить какие-либо особые требования, можно отдельно приобрести соответствующие расширения Rational.

Rational Software Architect Designer помогает лучше управлять архитектурой и получать эффективные результаты за счет следующих преимуществ:

1. Поддержка моделирования на базе UML и инструменты разработки на основе моделей (MDD) помогают рационализировать создание приложений и служб Java и Web 2.0.
2. Мощные инструменты и средства управления процессами помогает упростить разработку и повысить ее качество и эффективность.
3. Доступ к облачным службам дает преимущества масштабируемых служб инфраструктуры.
4. Гибкая расширяемая платформа помогает доставлять высококачественное программное обеспечение с более быстрой окупаемостью (ROI).

---

Rational Software Architect версии 7.5 включает в себя возможность прямых преобразований:

1. UML в Java
2. UML в C#
3. UML в C++
4. UML в EJB
5. UML в WSDL
6. UML в XSD
7. UML в CORBA IDL
8. UML в SQL на основе логической модели данных, поддерживаемой программным обеспечением IBM Rational(сейчас называется Rational Software).

В тоже время программа предоставляет возможность обратных преобразований Java в UML, C++ в UML, .NET в UML.

Благодаря использованию Eclipse в качестве фундамента вы можете просто и быстро наращивать объем функциональных возможностей Rational Software Architect в соответствии с конкретными требованиями проекта. Eclipse также поддерживает "экосистему" плагинов независимых разработчиков, которые еще больше расширят ваши возможности по созданию оптимальной среды разработки приложений. А поскольку платформа Eclipse написана на Java, вы можете экипировать свою команду инструментами разработки на основе моделей как в среде Windows, так и в среде Linux. Основанный на технологии Eclipse, Rational Software Architect предоставляет пользователям открытый, в высшей степени расширяемый и настраиваемый инструмент, поддерживающий разработки в масштабе предприятия.

В программном продукте Rational Software Architect использовуются новейшие достижения в технологии языков моделирования.

Rational Software Architect поддерживает UML версии 2 (UML 2), включая структурированные классы и усовершенствования, внесенные в циклограммы, диаграммы действий и диаграммы конечных автоматов. Благодаря этим и другим доработкам стандарта пользователи могут описывать свою архитектуру с большей степенью четкости и контроля, чем раньше. Группа Object Management Group (OMG) вывела "выразительность" языка в части управления процессом на новый уровень, выработав инициативу Model Driven Architecture (MDA). Rational Software Architect поддерживает MDA, позволяя пользователю определять несколько уровней моделей, связанных с определенными пользователем преобразованиями между моделями и кодом, результатом чего является более четкое разделение аспектов жизненного цикла. На рисунке 18, 19 представлены примеры диаграмм.

Рисунок 18 - Диаграмма вариантов использования в программе Rational Software Architect

Рисунок 19 - Элементы диаграммы последовательности

Rational Software Architect упрощает среду разработки и проектирования. Поскольку продукт включает в себя все возможности Rational Application Developer for WebSphere Software, полной среды IDE корпоративного класса, специалисты получают в свое распоряжение полностью интегрированную среду проектирования и разработки в одном дистрибутиве, устанавливаемую одновременно. Это дает пользователям единый инструмент для разработки и проектирования, упрощает оценку, приобретение и интеграцию этих компонентов среды разработки ПО.

---

В программе возможна интеграция с другими аспектами управления жизненным циклом разработки. Rational Software Architect помогает специалистам осуществить интеграцию с другими аспектами управления жизненным циклом. Можно обращаться к требованиям ТЗ, хранящимся в Rational RequisitePro, выбирать из них те, которые связаны с соответствующими элементами моделирования, и выполнять синхронизацию по выбранным пользователем правилам. Пользователи могут генерировать отчеты, освещающие контролируемость связей между требованиями ТЗ и проектированием. Файлами моделирования можно управлять с помощью Rational ClearCase LT, мощного продукта для управления конфигурацией, который поставляется вместе с Rational Software Architect. В качестве альтернативного варианта пользователи, работающие с инструментом Concurrent Versions System (CVS), могут интегрировать продукт с этой системой. А интеграция с IBM Rational Unified Process (RUP) предоставляет группам разработчикам возможность общего, интерактивного и интегрированного управления процессом.

Программный продукт Rational Software Architect предоставляет возможность разрабатывать такие диаграммы как:

1. Диаграмма активности;
2. Диаграмма классов;
3. Диаграмма связей;
4. Диаграмма компонентов;
5. Диаграмма составных структур;
6. Диаграмма развертывания;
7. Диаграмма взаимодействий;
8. Диаграмма пакетов;
9. Диаграмма машин состояния;
10. Диаграмма синхронизации;
11. Диаграмма прецедентов и др.

Программный продукт оснащен большим функционалом и подходит для проектирования информационных систем.

ЗАКЛЮЧЕНИЕ

В данной работе были представлены материалы об объектно-ориентированном подходе при проектировании информационных систем. Базовым средством документирования результатов проектирования информационных систем является язык UML.

В настоящее время существует достаточно много программных средств, автоматизирующих процесс проектирования информационных систем. Так как проектирование является важным этапом жизненного цикла разработки программного обеспечения, ему уделяется особое внимание.

В работе были рассмотрены такие программные средства как Sparx Systems Enterprise Architect, Visual Paradigm, Rational Software Architect. Данные продукты были выбраны для анализа, так как они часто обсуждаются пользователями и являются наиболее популярными. В работе был рассмотрен функционал каждой из систем.

Программное обеспечение, автоматизирующее процесс проектирования, делает работу системных аналитиков, IT-специалистов проще, это предоставляет возможность сотрудникам говорить на одном языке, используя единые исходные материалы, нотацию и т.д.

---
