Принцип работы трансформатора Н. Тесла.
Трансформатор Тесла, или катушка Тесла — устройство, изобретённое Николой Теслой и носящее его имя. Является резонансным трансформатором, производящим высокое напряжение высокой частоты. Прибор был заявлен патентом США, как «Аппарат для производства электрических токов высокой частоты и потенциала».
Вкратце работу резонансного трансформатора можно обьяснить на примере обыкновенных качелей: если их раскачивать с одной силой, при этом не отпускать - максимальная высота подьема будет равна максимальному усилию, прилагаемому для их раскачки. А если качели не держать, а позволить им свободно колебаться и в нужные моменты подталкивать - амплитуда качания возрастет во много раз. Так и с трансформатором Тесла - в роли качелей выступает вторичный колебательный контур, а в роли качающего - генератор. Их согласованность ("подталкивание" строго в нужные моменты времени) обеспечивает первичный контур
Простейший трансформатор Тесла состоит из двух катушек — первичной и вторичной, а также разрядника (прерывателя, часто встречается английский вариант Spark Gap), конденсатора, тороида (используется не всегда) и терминала (на схеме показан как «выход»).
Первичная катушка обычно содержит несколько витков провода большого диаметра или медной трубки, а вторичная около 1000 витков провода меньшего диаметра. Первичная катушка может быть плоской (горизонтальной), конической или цилиндрической (вертикальной). В отличие от обычных трансформаторов, здесь нет ферромагнитного сердечника. Таким образом взаимоиндукция между двумя катушками гораздо меньше, чем у трансформаторов с ферромагнитным сердечником. Первичная катушка вместе с конденсатором образует колебательный контур, в который включён нелинейный элемент — разрядник.
Разрядник, в простейшем случае обыкновенный газовый, представляет собой два массивных электрода с регулируемым зазором. Электроды должны быть устойчивы к протеканию больших токов через электрическую дугу между ними и иметь хорошее охлаждение.
Вторичная катушка также образует колебательный контур, где роль конденсатора главным образом выполняют ёмкость тороида и собственная межвитковая ёмкость самой катушки. Вторичную обмотку часто покрывают слоем эпоксидной смолы или лака для предотвращения электрического пробоя.
Терминал может быть выполнен в виде диска, заточенного штыря или сферы и предназначен для получения предсказуемых искровых разрядов большой длины.
Таким
образом, трансформатор Тесла представляет
собой два связанных колебательных
контура, что и определяет его замечательные
свойства и является главным его отличием
от обычных трансформаторов. Для
полноценной работы трансформатора эти
два колебательных контура должны быть
настроены на одну резонансную частоту.
Обычно в процессе настройки подстраивают
первичный контур под частоту вторичного
путём изменения ёмкости конденсатора
и числа витков первичной обмотки до
получения максимального напряжения на
выходе трансформатора.
Трансформатор Тесла рассматриваемой простейшей конструкции, показанной на схеме, работает в импульсном режиме. Первая фаза — это заряд конденсатора до напряжения пробоя разрядника. Вторая фаза — генерация высокочастотных колебаний.
Заряд конденсатора производится внешним источником высокого напряжения на базе повышающего низкочастотного трансформатора. Так как часть электрической энергии, накопленной в конденсаторе, уйдёт на генерацию высокочастотных колебаний, то ёмкость и максимальное напряжение на конденсаторе пытаются максимизировать. Напряжение заряда ограничено напряжением пробоя разрядника, которое (в случае воздушного разрядника) можно регулировать, изменяя расстояние между электродами или их форму. Обычно напряжение заряда конденсатора лежит в диапазоне 2-20 киловольт. Знак напряжения при заряде конденсатора не важен, поэтому устройство может питаться невыпрямленным напряжением промышленной частоты 50Гц.
После достижения между электродами разрядника напряжения пробоя в нём возникает лавинообразный электрический пробой газа. Конденсатор разряжается через разрядник на катушку. После разряда конденсатора напряжение пробоя разрядника резко уменьшается из-за оставшихся в газе носителей заряда (ионов). Поэтому цепь колебательного контура, состоящего из первичной катушки и конденсатора, остаётся замкнутой через разрядник и в ней возникают высокочастотные колебания. Колебания постепенно затухают, в основном из-за потерь в разряднике и ухода электромагнитной энергии на вторичную катушку, и продолжаются до тех пор, пока ток создаёт достаточное количество носителей заряда для поддержания напряжения пробоя разрядника существенно меньшего, чем амплитуда напряжения колебаний в LC контуре. Во вторичной цепи возникают резонансные колебания, что приводит к появлению на терминале высокого напряжения. Во всех типах трансформаторов Тесла основной элемент трансформатора - первичный и вторичный контуры - остается неизменным. Однако одна из его частей - генератор высокочастотных колебаний может иметь различную конструкцию.
На данный момент существуют:
SGTC (Spark Gap Tesla Coil) - классическая катушка Тесла - генератор колебаний выполнен на искровом промежутке (разряднике). Для мощных трансформаторов Тесла наряду с обычными разрядниками (статическими) используются более сложные конструкции разрядника. Например, RSG (от англ. Rotary Spark Gap, можно перевести как роторный/вращающийся искровой промежуток) или статический искровой промежуток с дополнительными дугогасительными устройствами. В конструкции роторного искрового промежутка используется двигатель (обычно это электродвигатель), вращающий диск с электродами, которые приближаются (или просто замыкают) к ответным электродам для замыкания первичного контура. Скорость вращения вала и расположение контактов выбираются исходя из необходимой частоты следования пачек колебаний. Различают синхронные и асинхронные роторные искровые промежутки в зависимости от управления двигателем. Также использование вращающегося искрового промежутка сильно снижает вероятность возникновения паразитной дуги между электродами. Иногда обычный статический разрядник заменяют многоступенчатым статическим разрядником. Для охлаждения разрядников их иногда помещают в жидкие или газообразные диэлектрики (например, в масло). Типовой прием для гашения дуги в статическом разряднике — это продувка электродов мощной струей воздуха. Иногда классическую конструкцию дополняют вторым, защитным разрядником. Его задача — защита питающей (низковольтной части) от высоковольтных выбросов.
VTTC (Vacuum Tube Tesla Coil) (рус. ЛКТ) - ламповая катушка Тесла. В ней в качестве генератора ВЧ колебаний используются электронные лампы. Обычно это мощные генераторные лампы, такие как ГУ-81, однако встречаются и маломощные конструкции. Одна из особенностей - отсутствие необходимости в высоком напряжении. Для получения сравнительно небольших разрядов достаточно 300-600 Вольт. Также VTTC практически не издает шума, появляющегося при работе катушки Тесла на искровом промежутке. При всем этом, внешний вид разряда VTTC отличается от SGTC - он даже может меняться, в зависимости от рабочей частоты катушки. Например на частотах менее 1 мГц он принимает вид утончающихся к концам пушистых нитей или мечевидную форму. На более высоких частотах он выглядит как ветвящееся дерево. А на частотах свыше 10 мГц он превращается в т.н. "факельный разряд", напоминающий по своему виду горящую свечу - такой разряд можно получить только в ламповых катушках Тесла.
SSTC (Solid State Tesla Coil) - генератор выполнен на полупроводниках. Самая сложная из всех конструкций. Она включает в себя задающий генератор (с регулируемой частотой, формой, длительностью импульсов) и силовые ключи (мощные полевые MOSFET транзисторы). Однако данный вид катушек Тесла является самым интересным по нескольким причинам: изменяя тип сигнала на ключах, можно кардинально изменять внешний вид разряда. Также ВЧ сигнал генератора можно промодулировать звуковым сигналом, например музыкой - звук будет исходить из самого разряда. Впрочем, аудиомодуляция возможна (с небольшими доработками) и в VTTC. К прочим достоинствам можно отнести те же низкое питающее напряжение и отсутствие шума при работе.
В аббревиатурах названий катушек Тесла, питаемых постоянным током, часто присутствуют буквы DC, например DCSGTC.
Вспомним, что трансформатор первоначально был предназначен не для показательного выступления в цирке, а для передачи радиосигналов на далекие расстояния. В связи с этим предлагаю ознакомиться более подробнее с принципом работы и найти ему практическое применение.

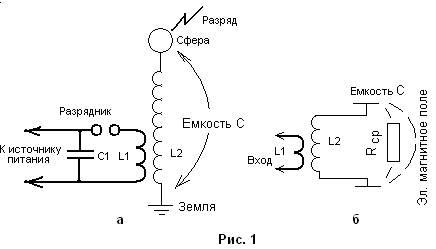

Трансформатор Тесла состоит из двух основных частей, см. рис.1а;
1. Генерирующей части, состоящей из высоковольтного источника питания, накопительного конденсатора С1, разрядника и катушки связи L1. Частота генерации зависит от напряжения питания, емкости конденсатора С1, характеризующее время разряда, а так же промежутком между электродами разрядника;
2. Резонансной катушки индуктивности L2, заземления и сферы, см. рис. 1а.
Если
вглядеться в схему этого трансформатора
внимательнее, то мы увидим схему
последовательного колебательного
контура, состоящего из катушки
индуктивности L2 с открытой емкостью С,
образованной между сферой и землей. Это
открытый колебательный контур, который
был открыт Дж. К. Максвеллом.

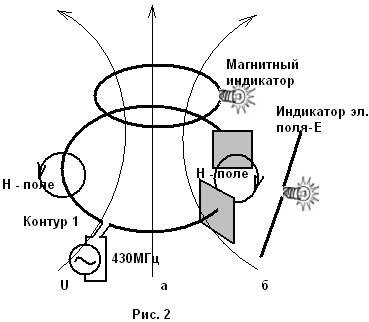

Обратимся к классической теории принципа действия открытого колебательного контура: - как известно колебательный контур состоит из катушки индуктивности и конденсатора. Исследуем простейший колебательный контур, катушка которого состоит из одного витка, а конденсатор представляет собой две рядом расположенные металлические пластины. Подадим в разрыв индуктивности контура 1 переменное напряжение от генератора, см. рис.2а. В витке потечет переменный ток и создаст вокруг проводника магнитное поле. Это сможет подтвердить магнитный индикатор в виде витка, нагруженного лампочкой. Для того, что бы получить открытый колебательный контур, раздвинем пластины конденсатора. Мы наблюдаем, что лампа индикатора магнитного поля продолжает гореть. Чтобы лучше понять, что происходит в данном опыте, смотри рис. 2а. По витку контура 1 течёт ток проводимости, который вокруг себя создает магнитное поле Н, а между пластинами конденсатора – равный ему, так называемый, ток смещения. Несмотря на то, что между пластинами конденсатора нет тока проводимости, опыт показывает, что ток смещения создаёт такое же магнитное поле, как и ток проводимости. Первым, кто об этом догадался, был великий английский физик Дж. К. Максвелл.
В 60-х годах 19-го столетия, формулируя систему уравнений для описания электромагнитных явлений, Дж. К. Максвелл столкнулся с тем, что уравнение для магнитного поля постоянного тока и уравнение сохранения электрических зарядов переменных полей (уравнение непрерывности) несовместимы. Чтобы устранить противоречие, Максвелл, не имея на то никаких экспериментальных данных, постулировал, что магнитное поле порождается не только движением зарядов, но и изменением электрического поля, подобно тому, как электрическое поле порождается не только зарядами, но и изменением магнитного поля. Величину где - электрическая индукция, которую он добавил к плотности тока проводимости, Максвелл назвал током смещения. У электромагнитной индукции появился магнитоэлектрический аналог, а уравнения поля обрели замечательную симметрию. Так, умозрительно был открыт один из фундаментальнейших законов природы, следствием которого является существование электромагнитных волн. В последствии Г.Герц опираясь на эту теорию доказал, что электромагнитное поле излучаемое электрическим вибратором равно полю излучаемое емкостным излучателем.
Раз так, убедимся еще раз, что происходит, когда закрытый колебательный контур превращается в открытый и как можно обнаружить электрическое поле Е? Для этого рядом с колебательным контуром поместим индикатор электрического поля, это вибратор, в разрыв которого включена лампа накаливания, она пока не горит. Постепенно раскрываем контур, и мы наблюдаем, что лампа индикатора электрического поля загорается, рис. 2б. Электрическое поле теперь не сосредоточено между пластинами конденсатора, его силовые линии идут от одной пластины к другой через открытое пространство. Таким образом, мы имеем экспериментальное подтверждение утверждения Дж. К. Максвелла, что емкостной излучатель порождает электромагнитную волну. Никола Тесла обратил на этот факт внимание, что при помощи совсем не больших излучателей можно создать достаточно эффективный прибор для излучения электромагнитной волны. Так родился резонансный трансформатор Н. Тесла. Проверим и этот факт, для чего вновь рассмотрим назначение деталей трансформатора.
И так, сфера и заземление выполняют роль пластин открытого конденсатора. Геометрические размеры сферы и технические данные катушки индуктивности определяют частоту последовательного резонанса, которая должна совпадать с частотой генерации разрядника.
