Лабораторная работа № 5

Дисциплина: Конструирование и технология производства РЭС

Студент: Демихов Александр Викторович группа: ФРБ-41

ИССЛЕДОВАНИЕ СОБСТВЕННЫХ РЕЗОНАНСНЫХ ЧАСТОТ ЭЛЕКТРОРАДИОЭЛЕМЕНТОВ И МОНТАЖНЫХ ПЛАТ ПРИ ВОЗДЕЙСТВИИ ВИБРАЦИЙ

Цель работы - изучить поведение монтажной платы при воздействии на нее вибрационной нагрузки, ознакомиться с методами определения собст­венных резонансных частот конструкций, а также с влиянием параметров конструкций на их собственные частоты.

1. Краткие теоретические сведения

Анализируя воздействие вибрации на конструкцию РЭА, обычно ее представляют в виде сложной колебательной системы, состоящей из конеч­ного числа простых механических элементов, обладающих массой m _i и за­крепленных на пружинах с жесткостью к _i.

Подобное разбиение конструкции упрощает методику расчета и анализа воздействий вибраций.

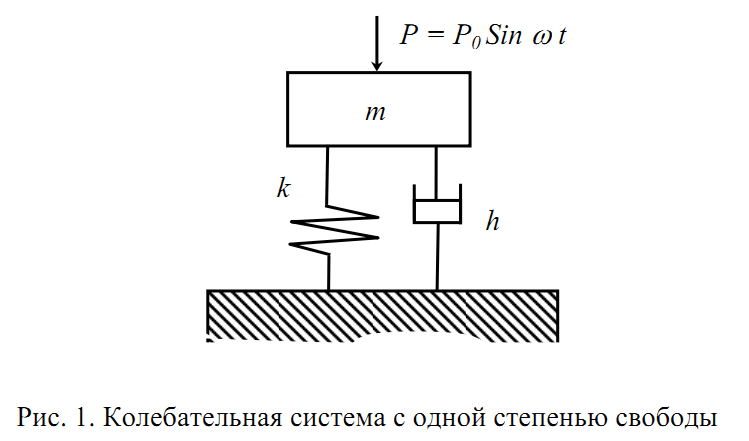

Проведем анализ простой колебательной системы с одной степенью сво­боды, движение которой под действием приложенных сил определяется из­менением во времени одной координаты. Такая система (рис. 1) состоит из груза массой m, пружины жесткостью к и демпфера с коэффициентом демпфирования h.

Уравнение движения такой системы имеет вид

my" + hy' + kу = Р_о Sinωt (1)

Первое слагаемое в данном уравнении - сила инерции, второе - сила демпфирования, третье - сила упругости пружины; правая часть уравнения представляет собой возбуждающую силу P, действующую извне на колеба­тельную систему.

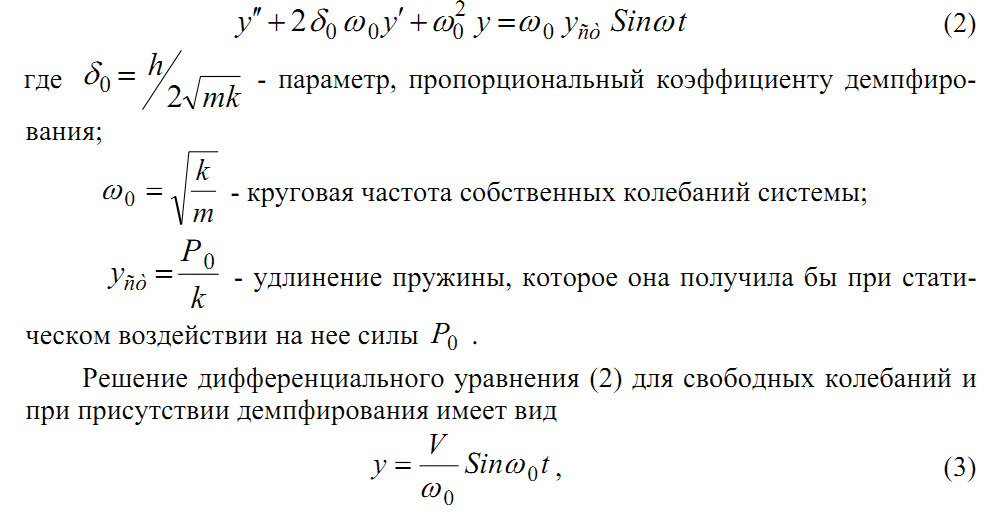

Разделив правую и левую части уравнения (1) на m , получим

Установившиеся под воздействием внешней гармонической силы коле­бания системы называют вынужденными. Характерной особенностью таких колебаний является то, что их амплитуда зависит не только от параметров системы и величины возмущающей силы, но и от частоты ю . Если частота

---

возмущающей силы ю совпадает с собственной частотой системы ю q , то имеет место резонанс. Увеличение амплитуды наблюдается и на частотах кратных частоте основного резонанса. В этом случае проявляются высшие формы колебаний системы.

При расчете собственной частоты колебаний элементов конструкции, представляемых в виде балок, пользуются формулой.

где l - длина балки, м;

E - модуль упругости материала балки, Па;

J - момент инерции балки, м ⁴;

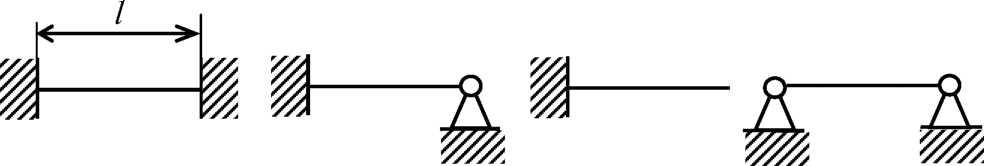

а - корень трансцендентного уравнения частот (находится из уравнения изгибных колебаний для различных вариантов крепления балки) (рис. 2).

а) - (а = 4,73);

б) - (а = 3,927);

в) - (а = 1,875);

б) - (а = 3,14).

т - приведенная погонная масса балки, определяемая по формуле

где m ₀ - равномерно распределенная погонная масса; m _п - сосредоточенная масса; п - число сосредоточенных масс на балке;

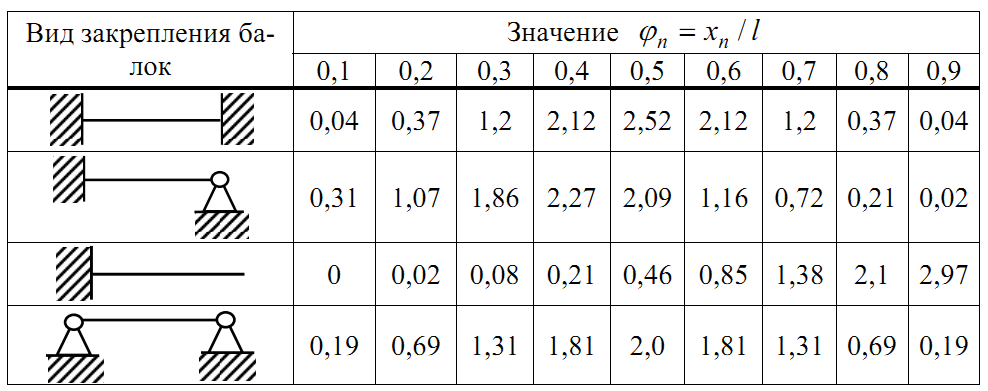

k_п - коэффициент приведения сосредоточенной массы к равномерно распределенной в зависимости от вида закрепления и относительной абсцис­сы сосредоточенной массы (р_п = х_п /1 (см. рис. 3 и табл. 1).

Рис. 3. Схема приведения сосредоточенных масс к распределенной массе

Коэффициенты приведения сосредоточенной массы к равномерно

распределенной

Таблица 1.

---

Собственная частота колебаний пластин определяется по формуле:

D = Eh³ /12(1 -γ⁷) - цилиндрическая жесткость пластины;

γ - коэффициент Пуассона;

g - ускорение свободного падения;

p - плотность материала пластины; h толщина пластины;

а - коэффициент, численное значение которого зависит от способа закре­пления сторон пластины.

Выражение (9) можно преобразовать к более простому виду:

f = Bh • 10⁴/a², (10)

где B - частотная постоянная, определяемая по формуле

Значения B зависят от вида закрепления пластины (рис. 4).

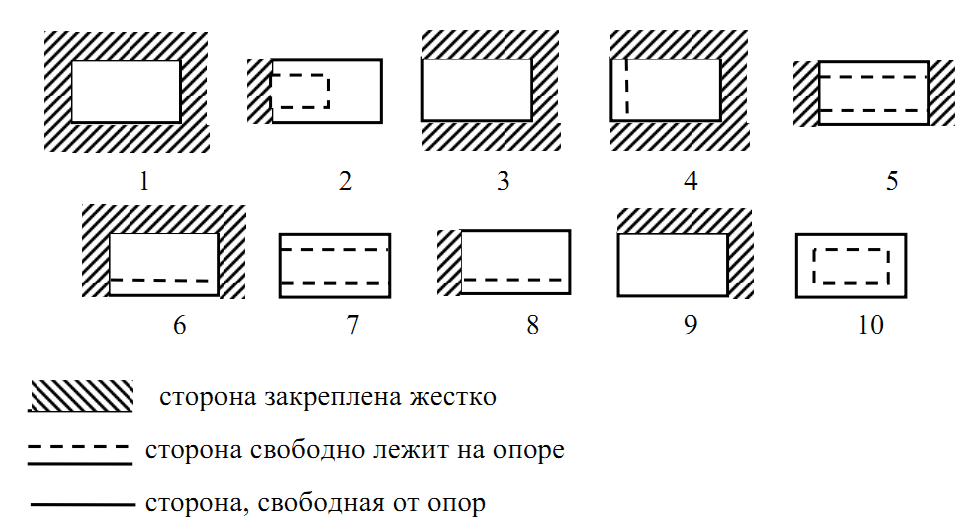

Рис. 4. Варианты закрепления прямоугольных пластин

На рис. 4 приведено 10 вариантов закрепления пластин, в качестве кото­рых могут быть приняты ячейки, модули, монтажные платы панелей и т.д. Зажатым краем можно считать крепление ячейки в разъеме; условия опертого края имеют место, например, для боковых сторон платы, которая вставляется по направляющим.

В табл. 2 приведены численные значения частотной постоянной B для стальной пластины, закрепленной по каждому из 10 вариантов с различным соотношением сторон пластины а и b.

Таблица 2

Значения частотной постоянной B

Схема закрепления пла­стины (по рис. 4)	Отношение длин сторон пластины а / b
	0,25	0,5	1,0	1,5	2,0	2,5	3,0	4,0
1	54	58	86	145	234	352	497	868
2	40	41	56	84	124	176	240	864
3	10	19	58	124	217	336	479	855
4	33	44	76	139	230	349	494	866
5	54	56	69	93	131	181	244	406
6	54	58	76	115	175	254	353	607
7	8	16	38	70	112	165	230	394
8	9	10	13	18	23	28	33	43
9	9	11	18	28	43	62	85	144
10	25	29	47	76	117	170	234	375

---

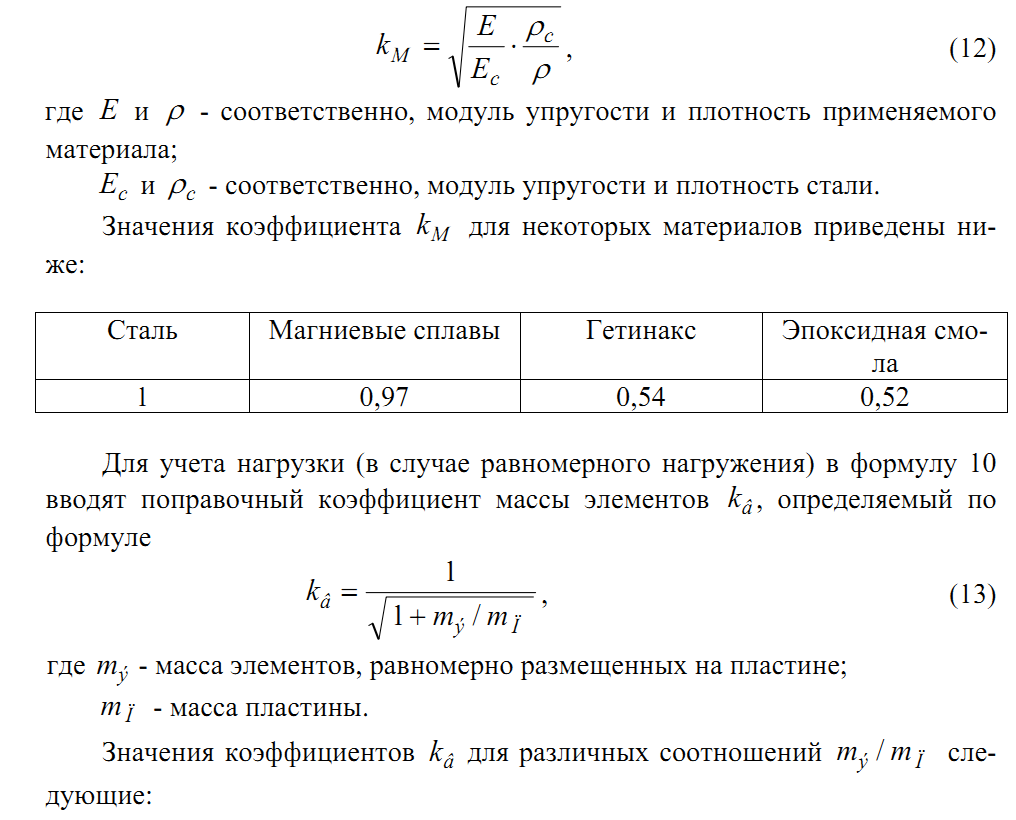

Если пластина не стальная, то в формулу 10 следует ввести поправочный коэффициент k_M на материал.

2. Описание лабораторной установки

Установка для проведения лабораторной работы состоит из вибростенда типа ESE201, генератора типа Г3-33, предназначенного для возбуждения вибростенда и милливольтметра (рис. 5).

1

1. - исследуемая плата; 2 - пьезоэлектрический датчик.

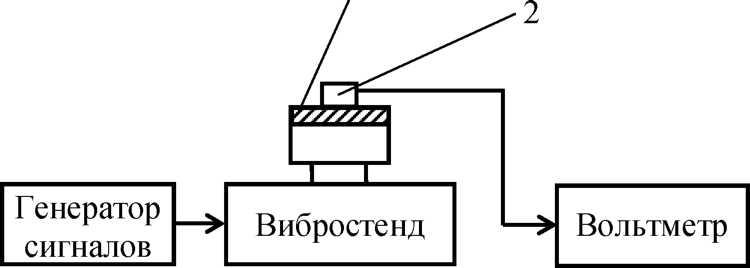

Рис. 5. Структурная схема установки

На рабочем столике вибростенда с помощью специального приспособ­ления укреплена плата из стеклотекстолита толщиной 1,5 мм. Плата снабже­на пьезоэлектрическим датчиком виброускорения, сигнал от которого посту­пает на вольтметр.

3. Задание на предварительный расчет

Рассчитать значения резонансных частот плат по заданию преподавате­ля.

4. Экспериментальная часть

1. Ознакомиться с описаниями приборов Г3-33 и В3-13, а также вибро­стенда типа ESE201.

2. Подготовить приборы и вибростенд к работе.

3. Снять амплитудно-частотные характеристики колебаний плат различ­ной толщины и конфигурации в диапазоне частот до 10 кГц (напряжение на вибростенде поддерживать в процессе измерений постоянным и равным 10 В).

4. Снять амплитудно-частотные характеристики колебаний плат с закре­пленными на них массивными элементами (диапазон частот измерений и на­пряжение на вибростенде такие же как и по пункту 3).

5. Содержание отчета

1. Структурная схема измерений.

2. Порядок и результаты теоретического расчета.

3. Результаты измерений (в виде таблиц и графиков).

4. Выводы по полученным результатам.

6. Контрольные вопросы

1. Анализ движения простой колебательной системы с одной степенью свободы при механических воздействиях.

2. От чего зависит частота собственных колебаний системы?

3. Свободные колебания системы при наличии демпфирования.

4. Вынужденные колебания системы.

5. Расчет собственных частот колебаний элементов конструкции, представляемых в виде балок.

6. Расчет собственных частот колебаний пластин.

7. Влияние вида закрепления пластины на значение резонансной частоты.

8. Учет влияния материала пластины.

9. Учет влияния массы нагрузочных элементов.

10. Особенности расчета частот собственных колебаний прямоугольных пластин, закрепленных по углам в четырех точках.

---

Литература

1. Каленкович Н.И., Фастовец Е.П., Шамгин Ю.В. Механические воздей­ствия и защита радиоэлектронных средств. - Мн.: Выш. шк. 1989.

2. Каленкович Н.И. Проектирование РЭС с учетом механических воз­действий. Учеб. пособие по курсу "Конструирование радиоэлектронных средств" для студентов специальности "ПиП РЭС". - Мн.: БГУИР, 1999.

---
