Лабораторная работа № 7

Исследование биполярного транзистора.

Цель работы: ознакомление с основными параметрами и характеристиками биполярного транзистора.

Общие сведения.

Транзистором называется преобразовательный полупроводниковый прибор с несколькими электрическими переходами, имеющий не менее трех выводов, пригодный для усиления мощности. Транзисторы, при которых используется оба вида носителей зарядов (дырки и электроны), называются биполярными.

Рассмотрим работу и свойства биполярного транзистора.

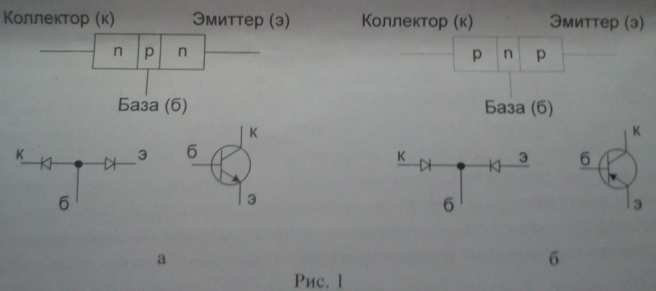

Биполярный транзистор состоит из двух электронно- дырочных переходов, выполненных на одном кристалле. В нем имеются три области: эмиттерная, базовая и коллекторная (рис.1) . Переход, который образуется на границе областей эмиттер-база, называется эмитерным, а на границе база-коллектор – коллекторным. Проводимость базы может быть как электронной, так и дырочной; соответственно транзисторы бывают n-p-n и p-n-p типа (рис.1,а,б)

Принцип работы транзисторов обоих типов одинаков, различие лишь в том , что p-n-p – транзисторе ток через базу переносится дырками, инжектированными и эмиттера, а в транзисторе типа n-p-n – электронами.

Основными режимами работы биполярного транзистора являются: активный режим, режим насыщения, инверсный режим и режим отсечки. В активном режиме эмиттерный переход смещен в прямом, а коллекторный переход смещен в обратном направлении; в режиме насыщения оба перехода открыты. В инверсном режиме в прямом направлении включен коллекторный переход, а эмиттерный – в обратном; в режиме отсечки оба перехода заперты. Наиболее часто используемым является активный режим работы.

Для того, что p-n-p конструкция работала как транзистор, необходимо, чтобы почти все инжектированные эмиттером дырки доходили до коллекторного перехода, т.е. ширина базы W должна быть значительно меньше диффузионной длины дырок W<<Lp для транзисторов n-p-n типа W<<Ln, где Ln- диффузионная длина электронов. Одной из особенностей конструкции транзистора является то, что сопротивление эмиттерной области выбирается во много раз меньше, чем базовой, т.е концентрация основных носителей в эмиттере много больше концентрации основных носителей в базе. В этом случае практически весь эмиттерный ток состоит из носителей, инжектируемых из эмиттера в базу. Совсем малую долю его составляет инжекция носителей из базы в эмиттер. Инжектированные из эмиттера в базу носителей являются неосновными носителями в базе (в p-n-p транзисторе это дырки в n – базе). Закрытый коллекторный переход не препятствует движению через него неосновных носителей. Поскольку коллекторный переход включен в обратном направлении, концентрация неосновных носителей около него будет пониженной, и в базе устанавливается градиент концентрации неосновных носителей.

Инжектированные из эмиттера носители диффундируются в базе от эмиттера к коллектору. На основании закона Кирхгофа для токов в цепях электродов транзистора можно записать:

I_э=I_к + I_б

Если бы в базе не было рекомбинации, то все инжектированные носители доходили бы до коллектора, и коллекторный ток был бы равен эмиттерному. Однако в базе имеет место рекомбинация основных и неосновных носителей, в результате чего в цепи базы возникает базовый ток.

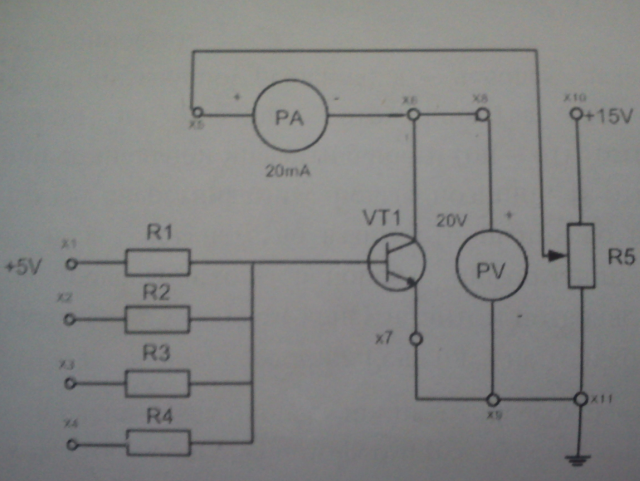

Характеристики транзисторов определяют соотношениями между токами проходящими в цепях транзистора и напряжениями на его электродах. Для транзистора за независимые переменные удобно принять входной ток и напряжение на выходном электроде, а за функции – выходной ток и напряжение на входном электроде. Таким образом, используются четыре семейства статических характеристик:

входные U_ВХ=f₁(I_ВХ), при U_ВЫХ=const:
передача по току I_ВЫХ =f₂(U_ВХ), при U_ВЫХ=const:
выходные I_ВЫХ =f₃(U_ВЫХ), при I_ВХ=const:
с обратной связью по напряжению U_ВХ =f₄(U_ВЫХ), при I_ВЫХ=const.

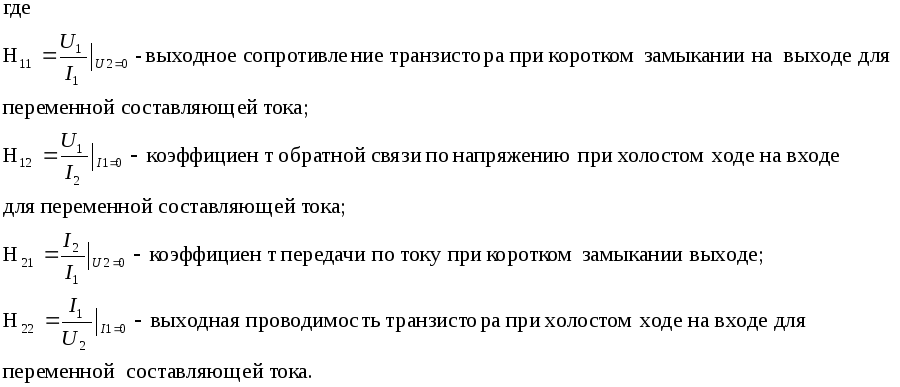

Системы параметров транзистора. Величины, связывающие малые приращения токов и напряжений, называют дифференциальными параметрами транзистора. Дифференциальные параметры транзистора, определяемые при рассмотрении его как активного линейного четырехполюсника, характеризует связь между малыми изменениями токов в его цепях и напряжений на его электродах. Критерием малости изменений токов и напряжений является линейность связи между ними, следовательно, дифференциальные параметры не зависят от амплитуды переменных составляющих токов и напряжений. Поэтому, когда транзистор работает в линейном режиме, для расчетов удобнее пользоваться не характеристиками, а параметрами. Параметры широко применяются так же для контроля качества транзисторов. На практике используется три системы параметров: Y,Z,H. Система Н – параметров называется смешанной или гибридной, так как её параметры имеют различную размерность. Принимая за независимые переменные входной ток I₁ и выходное напряжение U₂, можно получить уравнения четырехполюсника в системе Н-параметров:

Величина параметров транзистора зависит от способа его включения, поэтому в обозначении параметров вводится третий индекс («Б» , «Э», «К»), определяющий схему включения. Систему Н – параметров используют на низких частотах ( обозначают через сторону h) когда пренебрежимо малы емкостные составляющие токов. Необходимые для измерения Н – параметров режимы короткого замыкания и холостого хода для переменной составляющей тока могут быть осуществлены на низких частотах сравнительно просто. Поэтому в технических условиях и справочниках по транзисторам низкочастотные параметры приводятся в системе h.
