Задание №6

Механизм управления гидроприводом

Выполнить:

1. Составить структурную схему МУ;

2. Составить имитационную модель в формате Matlab;

3. Получить переходный процесс x_з =f(U_вх)

4. Построить ЛАЧХ и ФЧХ при F_стз=0 (линейный вариант).

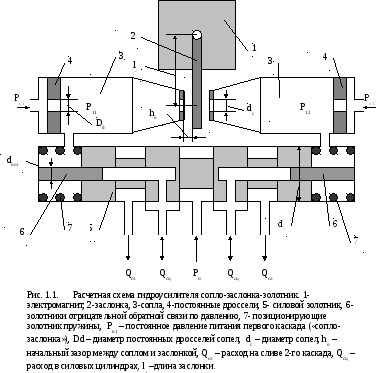

Рассматривается гидравлический двухкаскадный дроссельный механизм управления (МУ) (Рис.1) Первый каскад типа «сопло – заслонка», второй- золотниковый.

1-й каскад гидроусилителя (ГУ). Каскад типа «сопло – заслонка» с позиционным управляющим электромагнитом на входе. Гидроусилитель подобного типа имеет достаточно линейные характеристики в рабочей области изменения переменных в связи с чем статические характеристики гидроусилителя представлены линеаризованным уравнением.

Математическая модель МУ

Уравнение обмотки электромагнита.

U_оу = R_оу I_оу  L_оуdI_оу/dt  К₁d/dt, где (1)

U_оу – напряжение на входе обмотки управления электромагнита,

R_оу – активное сопротивления обмотки управления,

L_оу – индуктивность обмотки управления,

К₁ – коэффициент генераторной обратной связи,

 - угол поворота заслонки гидроусилителя «сопло-заслонка»,

I_оу – разность токов в обмотках управления,

Уравнение статических характеристик электромагнита.

---

 = К₂ I_оу - К₃ М_эм, где (2)

К₂ – крутизна электромагнита,

К₃ – коэффициент эластичности характеристики по моменту,

М_эм – момент электромагнита.

Уравнение динамики якоря с заслонкой электромагнита.

J_язd²/dt² = М_эм – К_тря d/dt –S_сl_зср₁ – М_ог() , где (3)

М_ог() = 0 при || _ог;

М_ог() = К_{ог }(|| - _ог)Sign() при || > _ог .

J_яз – момент инерции якоря электромагнита с заслонкой;

К_тря – коэффициент вязкого трения якоря;

р₁ – разность давления в первом каскаде ГУ;

S_с – площадь сечения сопел;

L_z – длина заслонки;

К_ог - жесткость упоров заслонки;

_ог – максимальный угол отклонения заслонки.

1.1.2. Линеаризованное уравнение статических характеристик 1-го каскада ГУ.

р₁ = К₄ - К₅Q₁, где (4)

К₄ – крутизна ГУ;

К₅ - коэффициент эластичности характеристики по расходу;

Q₁ – расход рабочей жидкости в рабочих полостях.

Q₁ = S_аз dx_з/dt , где (5)

S_аз – активная площадь торца золотника второго каскада;

x_з - перемещение золотника второго каскада.

2-й каскад гидроусилителя.

Второй каскад гидроусилителя золотниковый с пружинным позиционированием.

Уравнение динамики золотника 2-го каскада ГУ.

m_з d²x_з/dt² = S_азр₁- К_трз dx_з/dt–- F_стзSign(dx_з/dt) - F_огз(x) –С_жпз x_з , (6)

S_аз =π (d_з² – d _осз²)/4;

F_огз(x_з) = 0 при |x_з| x_огз;

---

F_огз(x_з) = К_огз ·(|x_з| - x_огз) ·Sign x_з при |x_з| > x_огз

m_з - масса золотника;

К_трз – коэффициент вязкого трения золотника;

x_огз – максимальный ход золотника до упоров;

К_огз – жесткость упоров золотника;

F_стз – сила сухого трения золотника;

С_жпз – суммарная жесткость пружин позиционирующих золотник;

d_з - диаметр золотника;

Расчет линеаризованных коэффициентов каскада «сопло-заслонка» |1| (пример)

Таблица значений коэффициентов

Коэфф.	Pn1	dc	h0	Dd
Разм.	Па	м	м	м
Значен.	1*106	1.2*10-3	0.17*10-3	0.8*10-3

Коэфф.	Rоу	Lоу	К1	αог	Ког	К2	К3
Разм.	Ом	Гн	В*с/Рад	Рад	Нм/рад	Рад/А	Рад/Нм
Значен.	140	0.54	1	0.017	107	0.58	0.87
Коэфф.	Sс	Jяз	Ктря	К4	К5	кпз	μ
Разм.	м2	Кг*м2	Нм*с/рд	Н/м2*рад	Н*с/м5	-	-
Значен.	1.54*10-6	2*10-5	0.035	расчет	расчет	0.3	0.63
Коэфф.	lz	Fстз	Кгс	Сжпз	G0з	Кутз	Ктрз
Разм.	м	Н	-	Н/м	м3*Н0.5/с	м5/Н*с	Н*с/м
Значен.	0.012	0.1	1.78	300000	4*10-4	0.5*10-12	300
Коэфф.	Sаз	mз	dосз	dз	xогз	Когз	ρ
Разм.	м2	кГ	м	м	м	Н/м	Кг/м3
Значен.	1.41*10-4	0.06	0.004	0.014	0.001	107	900

---
