.2. Строение атома и атомные спектры

Все современное учение о спектрах электромагнитного излучения базируется на квантовой теории, согласно которой атомная система является устойчивой лишь в определенных стационарных состояниях, соответствующих некоторой дискретной или непрерывной последовательности значений энергии (Е).

Устойчивость атома в каждом конкретном энергетическом состоянии обосновывается волновой механикой.

При рассмотрении с корпускулярной точки зрения движение электрона выглядит как движение "шарика" массой по круговой орбите радиуса r. Так как

Сложное движение электрона можно представить как сумму трех простых: вращение электрона вокруг ядра по орбите, вращение плоскости орбиты и вращение электрона вокруг своей оси. Каждое из этих трех вращательных движений характеризуется собственным квантовым числом. Внутренняя энергия атома зависит от всех трех движений, поэтому каждый уровень определяется тремя квантовыми числами.

Вращение электрона по орбите определяется главным квантовым числом n, который может принимать значения 1, 2, 3… При n=1 на орбите укладывается одна волна поэтому ее длина минимальна и, следовательно, минимально расстояние этой орбиты от ядра. С увеличением n расстояние до орбиты увеличивается. Однако разность энергии между соседними уровнями все время уменьшается , так как сила притяжения электрона к ядру с ростом расстояния между ними быстро ослабевает. Электроны с одним и тем же квантовым числом n находятся примерно на одинаковом расстоянии от ядра и образуют электронную оболочку. Оболочки обозначаются латинскими буквами.

1 оболочка (n=1) – К-оболочка;

2 оболочка (n=2) – L-оболочка;

3 оболочка (n=3) – M-оболочка;

4 оболочка (n=4) – N-оболочка;

5 оболочка (n=5) – O-оболочка;

6 оболочка (n=6) – P-оболочка.

Чем ближе оболочка, тем больше энергия связи электрона с ядром. Для n-й оболочки энергия

(3)

а ее радиус равен

(4)

Форма орбиты и характер ее движения определяется орбитальным квантовым числом l, которое может принимать значения от 0 до n-1при и т.д.

---

Энергии электронов с разными значениями l немного различаются. Следовательно, каждая оболочка разделяется на подуровни, каждый подуровень также обозначается латинскими буквами.

l=0 – s-подуровень;

l=1 –p-подуровень;

l=2 – d-подуровень;

l=3 – f-подуровень и т.д.

Так например уровень с n=3 и l=1 имеет обозначение 3р.

Система уровней атома имеет вид, представленный на рис. 2. Уровни с разными значениями орбитального квантового числа l для удобства несколько сдвигают на схеме.

Рис. 2. Система уровней атома

Более глубокими являются те линии, для которых сумма n+l имеет наименьшее значение. Если для двух уровней эти суммы равны, то более глубоким является уровень с меньшим значением главного квантового числа n.

Пример: 4s(n+l=4+0=4) – ниже, чем

3d(n+l=3+2=5) – ниже, чем

4р(n+l=4+1=5) – выше чем 3d, т.к. n=3.

Вращение электрона вокруг своей оси называется спином. Возможны всего два направления вращения: совпадающее с направлением вращения электрона по орбите и противоположное. Каждое из этих состояний описывается спиновым квантовым числом s, которое может принимать только два значения и . Разность энергий для этих состояний составляет один квант. Следовательно, каждый уровень nl расщепляется на два мало отличающихся уровня с разными спинами.

Три квантовых числа n, l, s определяют энергию любого уровня. При движении электрона по орбите создается собственное магнитное поле электрона, которое зависит от формы и движения орбиты, т.е. от орбитального числа l. Следовательно, если атом поместить в сильное магнитное поле, то оно будет взаимодействовать с магнитным полем электрона и изменять его энергию.

Магнитное поле атома может иметь только определенные направления относительно внешнего поля. Каждому положению соответствует свое магнитное квантовое число m, которое может изменяться от +l до –l. Так при l=2, m=+2;+1;0;-1;-2. При отсутствии внешнего поля, расщепления l подуровней не происходит.

При заполнении электронных слоев выполняется принцип Паули, согласно которому в атоме не может быть 2-х электронов с одинаковым значением всех квантовых чисел. Из этого следует, что на каждой орбитали, характеризующейся определенными значениями главного (n), орбитального (l) и магнитного (m) квантовых чисел, может находиться не более 2-х электронов, спины которых имеют противоположные знаки.

---

Рассмотрим несколько примеров.

Атом водорода: z=1. Следовательно всего 1 электрон, n=1 – первая (К-оболочка). Для нее орбитальное квантовое число имеет только одно значение l=0, т.е. расщепления К-оболочки не происходит, m=0 – тоже расщепления нет. Спиновое квантовое число s всегда имеет два значения и . Следовательно, на К-оболочке могут находиться 2 электрона с разными спинами. Следовательно, единственный электрон будет находиться на К-оболочке.

Для всех других атомов на К-оболочке может находиться не более двух электронов. Распределение электронов в атоме алюминия показано на рис. 3.

Атом алюминия: z=13

1. К-оболочка – 2 электрона

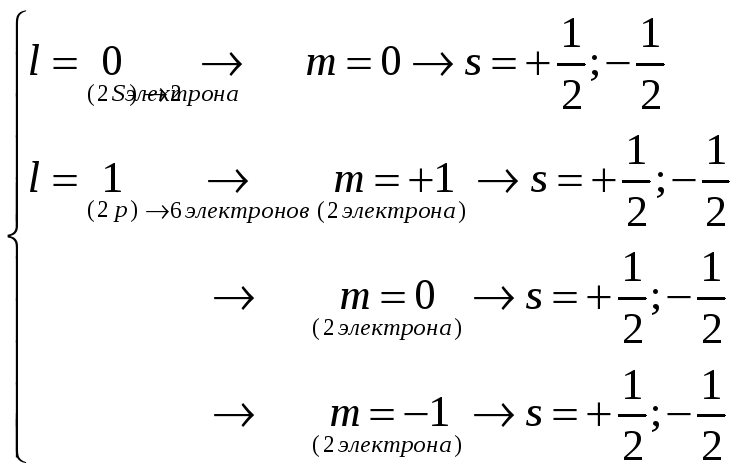

2. L-оболочка – 8 электронов

n=2

3. М-оболочка

n=3

- всего 18 электронов.

Рис. 3. Распределение электронов в атоме алюминия

Взаимодействие электронов сложных атомов между собой приводит к тому, что магнитные поля, образованные вращением отдельных электронов и их орбит, полностью компенсируют друг друга и общий магнитный момент атома (спин атома) равен нулю.

Энергия связи электрона с ядром максимальна для внутренних орбит и, следовательно, нужно затратить большую энергию для ионизации внутренних электронов. Так, например, энергия связи К-электронов в свинце равна 82кэВ. Энергии, выделяющейся в источниках света (несколько десятков кэВ) недостаточно для ионизации К-оболочки. Для этого необходимо использовать -излучение с энергией большей 82кэВ (или рентгеновское излучение от трубки с напряжением более 82кэВ).

Поэтому видимые спектры соответствуют ионизации верхних оболочек с малыми энергиями связи.

Например, при возбуждении Al можно не учитывать все электроны, кроме расположенного на уровне 3р. При возбуждении он может перейти на любой более высокий уровень. Такой электрон называют оптическим. В возбужденном состоянии атом находится в течение 10^-8сек. Затем он отдает избыточную энергию и возвращается в исходное состояние, испуская квант света, энергия которого равна разности энергий уровня возбуждения и уровня 3р.

---

Полная энергия атома определяется количеством и расположением электронов в электронной оболочке. В исходном состоянии атом является устойчивым. Изменение энергии атомной системы связано со скачкообразным переходом системы из одного стационарного состояния в другое. В этом случае может происходить испускание либо поглощение кванта электромагнитной энергии. Наряду с этим существуют переходы без испускания или поглощения квантов электромагнитной энергии (безызлучательные переходы). Последние имеют место при соударениях рассматриваемой атомной системы с окружающими ее атомами, молекулами и т.п. Поскольку состояние системы обладает определенной энергией, то принято говорить об уровнях энергии и переходах между уровнями энергии (рис. 4).

Рис. 4. Графическое изображение уровней энергии и переходов между ними

Начало отсчета выбирается произвольно; за нуль, как правило, принимается состояние с наименьшей из всех известных состояний энергией, которое называют основным, или нормальным состоянием (уровнем), а все другие – возбужденными. Переходы между уровнями энергии показывают вертикальными линиями, а стрелками – их направления. Совокупность переходов из состояний с меньшими энергиями (нижние уровни) в состояния с большими энергиями относительно начальных (верхние уровни) дает спектр поглощения, с верхних на нижние – спектр испускания. В справочных изданиях часто приводятся диаграммы уровней энергии для атомных систем с указанием для наиболее используемых на практике переходов. Переходу между дискретными уровнями энергии соответствует определенная спектральная линия, характеризуемая в спектре значением длины волны. Каждый переход характеризуется вероятностью, которая может быть определена, если рассматривать элементарные процессы изменения энергии атомных систем как мгновенные и считать, что каждый переход может произойти в любой момент времени, независимо от остальных переходов.

При возбуждении атомов переход совершает обычно один из внешних электронов. Электроны, находящиеся на внутренних заполненных уровнях, можно не рассматривать. Наименьшую энергию атом имеет, когда он не возбужден. Для перевода электрона на более высокий уровень необходимо передать атому определенную энергию, которая измеряется в эВ и называется потенциалом возбуждения. В возбужденном состоянии атом находится недолго, около 10^-8сек. Он стремится отдать избыточную энергию и возвратиться в невозбужденное состояние. Переход происходит или сразу на нулевой уровень, или постепенно с одного уровня на другой, более низкий. При переходе атом излучает фотон с определенной энергией, поэтому каждая спектральная линия имеет определенный потенциал возбуждения, равный энергии ее верхнего уровня.

---

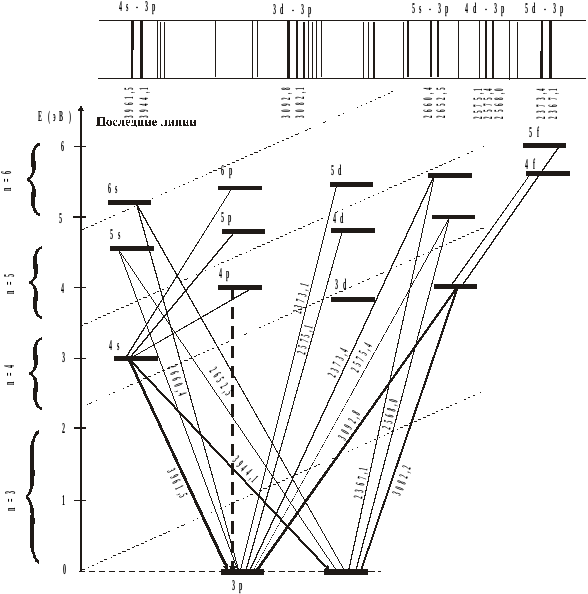

Рассмотрим происхождение спектра алюминия, представленную на рис. 5. На данном рисунке не показаны внутренние заполненные уровни, которые не участвуют в образовании оптических спектров. Ближайшим возбужденным уровнем является 4s. Для того, чтобы перевести туда электрон, нужна энергия в 3,1эВ. С этого уровня электрон возвращается на нижний расщепленный уровень 3р. Это соответствует излучению линий с длиной волны 3944,1 или линии 3961,5. Потенциал возбуждения этих линий один и тот же, 3,1эВ, так как они имеют общий верхний уровень. Если всем атомам сообщить такую энергию, то в спектре испускания появятся только эти две линии. Все другие линии в спектре алюминия имеют более высокие потенциалы возбуждения. Так, например, линии с =2652,5 и 2660,4, которые образуются при переходе с уровня 5s на нулевой, имеют потенциал возбуждения 4,7эВ.

Наиболее легко возбуждаются линии с низким потенциалом возбуждения. Они обычно имеют наибольшую интенсивность, так как соответствующие им переходы электрона будут совершаться наиболее часто. Однако, несмотря на низкий потенциал возбуждения, некоторые линии в спектрах отсутствуют или имеют очень маленькую интенсивность. Такие линии являются запрещенными.

Рис. 5. Схема переходов в атоме алюминия

Установлены специальные правила отбора, которые позволяют найти запрещенные и разрешенные переходы электрона. Разрешенными оказываются те переходы, при которых квантовое число l меняется на единицу. Например переход с s–уровней на р, с р-уровней на s или в и т.д. Правила отбора объясняют отсутствие в спектре алюминия линии, соответствующей переходу с 4р на 3р и др.

Таким образом, наибольшую интенсивность имеют линии, имеющие низкий потенциал возбуждения и соответствующие разрешенным переходам. При уменьшении концентрации вещества в анализируемой пробе они исчезают из спектра после всех других линий данного элемента. Поэтому их называют последними. Для алюминия последними будут четыре линии: 3961,5, 3944,1 (переход 4s3р), 3092,7 и 3082,2 (переход 3d3р).

---
