Планировочные схемы гражданских зданий

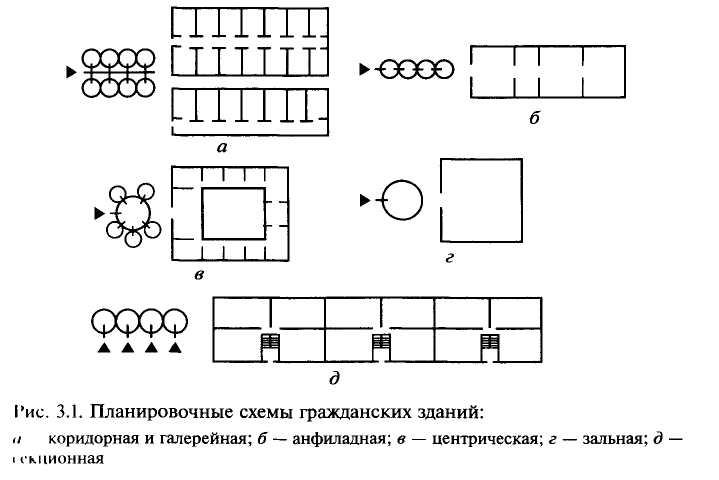

Планировочные решения гражданских зданий очень разнообразны, так как отражают различные функциональные процессы, про­исходящие в определенных условиях. Однако это многообразие ре­шений сводится к нескольким планировочным схемам: ячейковой, зальной и комбинированной.

Ячейковая схема

Ячейковая схема применяется в тех зданиях, где необходимы небольшие, одинаковые по площади помещения. Ячейковая схема может решаться по коридорной, анфиладной, центрической (бескоридорной) и секционной планировочным схемам.

Коридорная (галерейная) схема

Коридорная планировочная схема характеризуется располо­жением помещений с двух сторон коридора. При одностороннем расположении помещений планировка называется галерейной. Через коридор или галерею осуществляется связь между помещениями. Коридорная схема широко применяется в различных гражданских зданиях: общежитиях, гостиницах, интернатах, адми­нистративных, учебных, лечебно-профилактических и др.

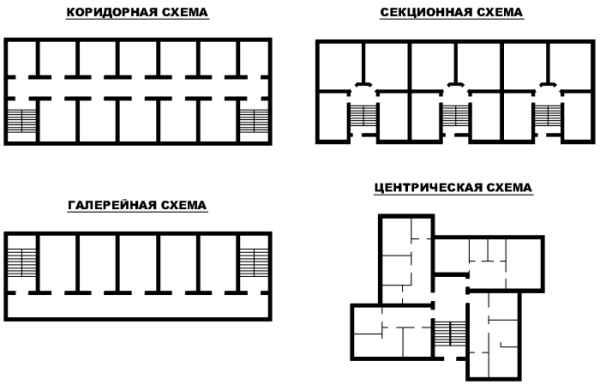

Рисунок - Коридорная схема

Рисунок - Галерейная схема

Анфиладная схема

Анфиладная планировочная схема предусматривает непосредственную связь смежных помещений, расположенных последовательно, одно за другим. Анфиладная схема, прежде распространен­ная в жилых, дворцовых и культовых постройках, имеет ограниченное применение (музеи и выставочные павильоны, торговые здания).

Центрическая схема

Центрическая планировочная схема предусматривает четко выделенное одно главное большое помещение, а вокруг него группируются второстепенные, меньшей площади. Примерами этой схемы могут быть зрелищные здания: театры, кинотеатры, концертные залы, цирки.

---

Секционная схема

Секционная планировочная схема включает в себя ряд повторяющихся и изолированных друг от друга частей-секций. В пределах секции помещения могут быть расположены по разным планировоч­ным схемам. Эта схема чаще всего применяется в квар­тирных жилых домах.

Зальная схема

Зальная схема характерна для зданий, состоящих из одного значительного по площади помещения на этаже или примыкающих к нему, по периметру, небольших второстепенных помещений: рын­ков, выставочных павильонов, спортивных сооружений, гаражей и т.д.

Комбинированная схема

Комбинированная схема основана на сочетании ячейковой и заль­ной схем. В ней большие залы группируются с бо­лее мелкими помещениями. В многофункциональных и сложных по условиям строительства зданиях и комплексах, как правило, со­четаются несколько планировочных схем.

---
