Стереосъемка в кукольной анимации

Введение:

Кукольная анимация (stop-motion animation) является той формой кинематографа, где максимально проявляются выразительные возможности стереокино. Близкая к реальному миру фактурность материала и повышенная его осязаемость из-за бóльшего масштабирования по сравнению со съемками реальной натуры, сочетается с более острым стереоскопическим восприятием, которое, как правило, усиливается по мере приближения к рассматриваемому объекту.

Объект съёмки в анимационном кукольном стереофильме фиксируется в виде последовательности стереопар, путём покадровой стереосъёмки.

Камера КСК-70Д Фото 1

Пленочная технология стереосъемки кукольной анимации являлась составной частью отечественной системы «Стерео-70». Для стереосъемки использовались традиционные широкоформатные кинокамеры 70-СКД и КСК-70Д, оснащенные оптикой «Стерео-70» (Фото 1).

В эпоху развития широкоформатного кинематографа подобное решение было рентабельным, но сегодня использование 65мм негатива резко удорожает производство стереофильмов. Особенно это касается анимации, где необходимо оперативно отслеживать не только работу аниматора, но и фотографический результат. К тому же в современной кукольной анимации, прямая покадровая съемка — нередко лишь первоначальный этап создания сцены. В дальнейшем, полученные изображения подвергаются компьютерной обработке для очистки от лесок подвески, дорисовки фонов, включения всевозможных визуальных эффектов, имитирующих явления природы (дождь, снег, туман), и т. д.

Стереосъемка однообъективным цифровым фотоаппаратом по технологии никфи

Покадровая природа съемки в анимационном кино позволяет заменить кинопленочную технологию на фотоцифровую. Технология основывается, с одной стороны, на используемой при съемке традиционных анимацион­ных фильмов связке «цифровой фотоаппарат –– компьютер» и, с другой стороны, на последовательной фиксации каждой фазы движения с двух ракурсов.

---

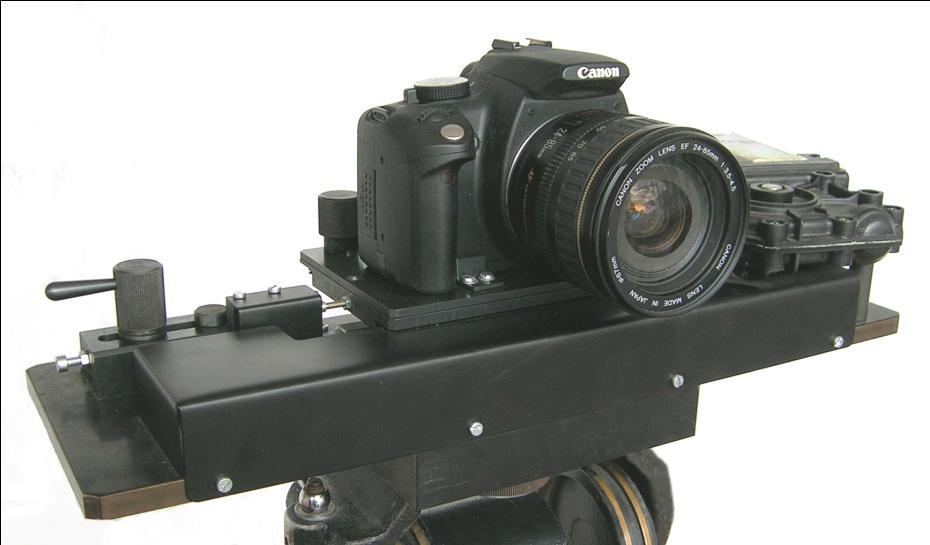

В кукольной анимации, при съемке кукол, рост которых достигает 25-33 см, масштаб изображения на экране гораздо больше реального масштаба людей. По этой причине съемочный базис должен быть в пределах от 25 до 5-мм, в зависимости от крупности плана. Установить рядом на таких дистанциях два цифровых фотоаппарата, а тем более две кинокамеры означало бы возврат к «зеркальным ригам». Поэтому более действенным решением является использование одной фотокамеры, установленной на прецизионную платформу, которая позволяет при съемке каждой фазы мультипликата точно сдвигать его, согласно необходимой величине съемочного базиса, на несколько миллиметров от ракурса к ракурсу (Фото 2).

Фото 2

Направление перемещения аппарата строго горизонтально и перепендикулярно оптической оси, то есть осуществляется принцип стереосъёмки на параллельных осях. Конструкция платформы обеспечивает точность повторяемости положения аппарата в левом и правом ракурсах и гарантирует более высокую устойчивость изображения, чем в плёночных кинокамерах с контгрейфером.

Матрицы современных цифровых фотоаппаратов имеют достаточно высокое разрешение и позволяют получать изображения необходимой чёткости как для цифровой стереокинопроекции, так и для вывода стереопар на кинонегатив любого формата, вплоть до формата LF15/70 (IMAX 3-D).

Технология стереосъемки одним фотоаппаратом позволяет легко решить задачу идентичности кадров стереопары по фотографическим параметрам, так как съемка двух ракурсов ведется одним и тем же объективом на одну и ту же матрицу.

Управление платформой сводится к традиционному «общению» аниматора с пусковой кнопкой. Для съемки с двух ракурсов каждой фазы мультипликата достаточно одного нажатия кнопки после чего автоматически производятся:

• съёмка из левого ракурса;

• запись информации на карту памяти или жесткий диск компьютера;

• перемещение аппарата в правый ракурс на заданную величину базиса стереосъёмки;

• съёмка из правого ракурса;

• запись информации на карту памяти или жесткий диск компьютера;

• возврат аппарата в исходное положение — левый ракурс.

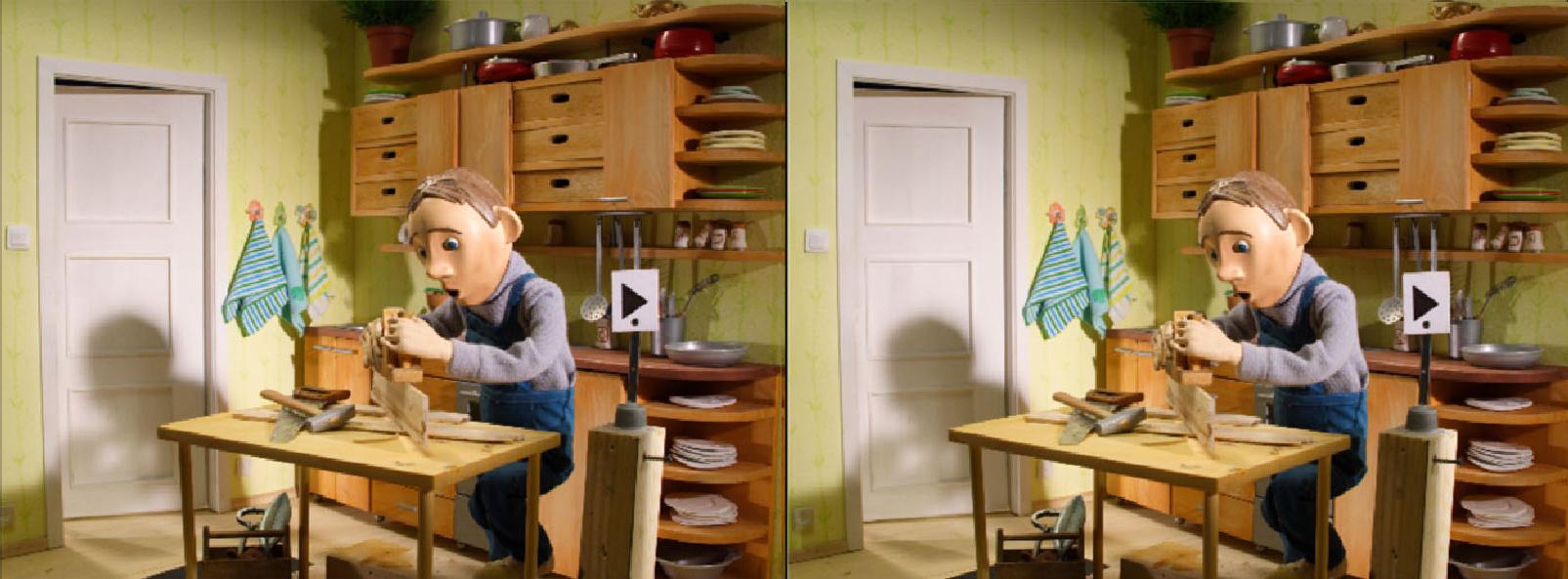

При съемке на параллельных осях, плоскость рампы (плоскость нулевых параллаксов) автоматически находится всегда в бесконечности. При поракурсной съемке для обозначения композиционно необходимого положения плоскости рампы пользуются специальным объектом - маркером рампы в виде черного треугольника на белом фоне. Он выставляется на дистанции рампы (расстояние от фотоаппарата до плоскости рампы) для съемки контрольной стереопары. При последующей коррекции отснятого материала изображения левого и правого ракурсов контрольной стереопары смещают друг относительно друга до слияния изображений маркера (Фото 3).

---

Пример совмещения кадров по опорной метке Фото 3

Одним из обязательных условий предъявления стереопары является совпадение боковых границ левого и правого изображений, поэтому боковые участки изображений за пределами общих границ удаляются.

Соотношение сторон матриц фотокамер 1,45:1, что отлично от форматов кинокадра 1,78:1 или 2,35:1. Поэтому съемку следует вести с условным кашетированием по вертикали.

Во избежание ошибок композиционных построений по высоте кадра, рекомендуется нанесение горизонтальных ограничительных линий на контрольном мониторе, согласно выбранному формату фильма.

---

Оценка качества стереоизображения по контрольной стереопаре

Оценка качества изображения производится как для проверки фотографического качества изображений двух ракурсов, так и для проверки правильности выбора параметров съёмки и устранения причин возможного нарушения комфортности восприятия стереоизображения.

Оценку следует начинать с просмотра изображений, размещённых рядом на экране монитора в программе «Zoom Browser» (закладка «Preview Mode»). Проверяются:

• отсутствие паразитной засветки через объектив осветительными приборами в одном из ракурсов; в особых случаях засветки, имитирующие солнечные лучи, могут специально формироваться оператором, если это обусловлено художественной задачей, но непременно в обоих ракурсах,

• отсутствие в одном из ракурсов стереопары сопряжённой детали статичного объекта, расположенного у боковых границ кадра,

• обязательное присутствие либо отсутствие в обоих ракурсах стереопары контрастных просветов между статичными объектами, расположенными на различном удалении (например, между стволами двух деревьев на фоне неба),

• обязательное присутствие либо отсутствие в обоих ракурсах стереопары статичных бликов от блестящих поверхностей Вместе с тем появление кратковременных бликов на воде, блеска драгоценностей и т.п. только в одном из ракурсов допустимо, если это обусловлено художественной задачей.

Далее в программе "Stereoscopic player", совмещаются изображения маркеров в контрольной стереопаре и проверяется соответствие максимальных величин положительных и отрицательных параллаксов рекомендованным значениям.

После этого объёмное изображение контрольной стереопары визуально оценивается в стерооочках.

На основе визуальной оценки стерео­изобра­жения только по экрану контрольного монитора без достаточного опыта нельзя судить о рельефности изображаемых объектов, о протяжённости пространства снимаемой сцены, о правильности выбора максимальных значений горизонтальных параллаксов (как отрицательных для статичных объектов, так и положительных для всех объектов). Контроль этих величин на экране монитора следует вести путём непосредствен­ного измерения. Их максимальные значения не должны превышать 1% от ширины изображения для положительных параллаксов и -1% для отрицательных параллаксов.

---

Подготовка оборудования к стереосъёмке Установить базовые параметры съёмки на фотоаппарате. Для этого в меню аппарата следует включить указанные ниже опции и установить значения настроек:

1. «Качество съёмки» – «RAW + JPEG»;

2. «Красный глаз», – «Отключить»;

3. «Биппер» – «Отключить»;

4. «Баланс белого» (установить в соответствии с цветовой температурой источников освещения снимаемой сцены);

5. «Цветовое пространство» – «Adobe RGB»;

6. «Время просмотра» – «Удержать»;

7. «Автовыключение» – «Отключить»;

8. «Съёмка без CF» – «Включить»;

9. «Коммуникация» – «РС»;

10. «Автофокус» «Отключить»;

11. перевести аппарат из режима автоматического управления в режим ручного управления (переведя переключатель режимов в положение «М»).

---
