Внимание! Установленные режимы работы фотоаппарата должны оставаться неизменными на протяжении съёмок всего фильма.

Инсталлировать следующее программное обеспечение:

1. пакет программ, прилагаемых к фотоаппарату "Canon";

2. программы для построения стереопар и их просчёта в видеофайл (например, «Adobe After Effeсts»);

3. проигрыватель стереофайлов «Stereoscopic Player»;

4. файл-сепаратор для сепарации изображений левого и правого ракурсов;

5. программу «Windows Commander»;

6. интерактивную таблицу «Rampa.xls» для подбора параметров стереосъёмки.

Установить фотоаппарат на базисную платформу и подключить его к платформе через гнездо дистанционного спуска.

Подключить блок управления к базисной платформе и фотоаппарат к компьютеру по USB-порту.

Последовательность операций при подготовке к стереосъёмке сцены

1. Создать папку очередной сцены.

2. Включить фотоаппарат. На экране монитора откроется окно программы управления аппаратом «CameraWindow».

3. В окне программы «CameraWindow» перейти к закладке «Remote Shooting» и открыть закладку «Starts Remote Shooting».

4. Открыть программу «ZoomBrowser» и в окне браузера указать папку очередной сцены для сохранения в ней снимаемых кадров.

5. В окне панели управления аппаратом установить экспозиционные параметры съёмки.

6. Произвести съёмку одиночных кадров сцены (используя соответствующую иконку в окне управления фотоаппаратом) для предварительной оценки, корректировки экспозиционных параметров и композиции снимаемой сцены. Пробные кадры удалить.

7. Первый кадр стереопары всегда должен иметь нечётный номер. В случае, если очередной кадр должен оказаться чётным, произвести съёмку одиночного кадра, после чего его удалить.

8. Установить маркер в плоскости рампы и измерить дистанцию рампы.

9. Установить на платформе выбранную величину базиса стереосъёмки.

10. Провести съёмку контрольной стереопары для уточнения композиции и экспозиционных параметров. Ещё раз проверить, что кадры левого ракурса имеют нечётную нумерацию.

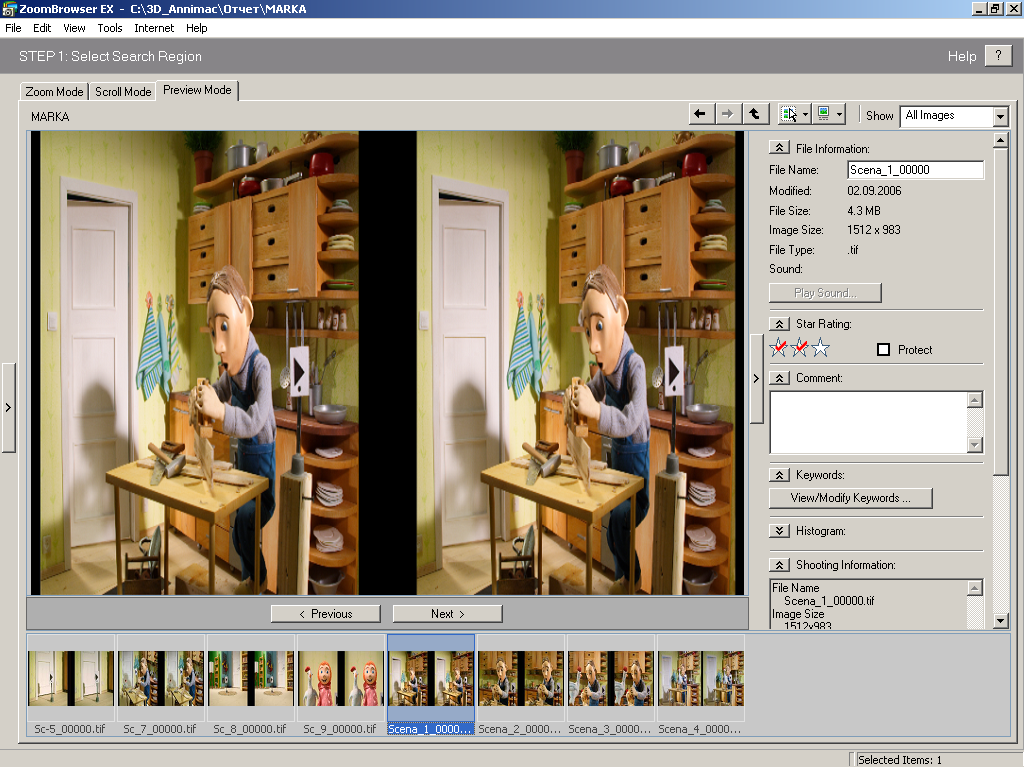

11. В окне программы «ZoomBrowser» (рис. 4) оценить изображения кадров стереопары на идентичность фотографического рисунка.

---

Рис. 4. Изображения контрольной стереопары для оценки идентичности фотографического рисунка на изображениях контрольной стереопары

12. Запустить программу «Stereoscopic Player» и загрузить из папки сцены файлы формата «JPG» левого и правого ракурсов. Характер совмещённого изображения представлен на рис. 5.

Рис.5. Совмещённые изображения левого и правого ракурсов после контрольной съёмки

13. Совместить изображения маркера

14. Оценить стереоизображение по пробной стереопаре.

15. При необходимости варьирования параметров стереосъёмки вновь повторить операции по п.п. 9 - 13.

16. Удалить все предыдущие пробные стереопары данной сцены.

17. Снять контрольную стереопару по утвержденным параметрам.

18. Удалить маркер из декорации.

19. Начать съёмку сцены.

---

Обработка отснятого материала.

Результатом стереосъемки является единая последовательность файлов фотоизображений единой нумерации, независимо от принадлежности к тому или иному ракурсу. По этой причине после окончания съемки сценки необходимо провести селекцию записанных файлов по ракурсам и форматам Tiff и Jpeg. После такой селекции по раздельным папкам будут распределены файлы по форматам, а те в свою очередь будут распределены по папкам разделенных по ракурсам. Файлы изображений левого ракурса будут иметь нечетные номера, правого ракурса - четные.

При работе в монтажных программах нумерация стереопар, отображаемых в названиях файлов, не должны иметь пропусков. Поэтому после сепарации с помощью программы "Total Commander" номерная последовательность файлов перезаписывается. Одновременно файлам присваивается новое имя, которое содержит в указанном ниже порядке:

• кодовое имя проекта;

• номер сцены (4 разряда);

• имя ракурса: Левый/Правый (Lft/Rgt);

• номер кадра (5 разрядов);

• расширение.

Последовательность операций по обработке отснятого материала:

1. Сепарация и перенумерация файлов:

• Скопировать в папку сцены файл-сепаратор и запустить его на исполнение.

• Открыть программу Total Commander, открыть папку «Jpg_Left» поддиректории «Preview».

• Переименовать файлы с включением следующих данных в наименование: • кодовое имя проекта • номер сцены (4 разряда) • имя ракурса Lft • номер кадра от 00001• расширение.

• Аналогичную операцию провести с файлами из папки «Jpg_Right» той же поддиректории.

2. Стереокоррекция и кашетирование изображения:

• Открыть программу Adobe After Effects и импортировать секвенции последовательно из папок «Jpg_Left» и «Jpg_Left».

Примечание. Обратить внимание на то, чтобы импортируемые секвенции в проекте имели частоту 24 кадров в секунду.

• Импортировать секвенции из папок «Jpg_Left» и «Jpg_Left» на "time line" проекта, так чтобы левый ракурс был над правым.

• Придать секвенциям левого ракурса прозрачность 50%, чтобы иметь возможность наблюдать горизонтальные параллаксы наложенных изображений двух ракурсов.

• Провести стереокоррекцию путем смещения маркера в изображении левого ракурса до полного совмещения с маркером в изображении правого ракурса.

• Выключить изображение правого ракурса, появится чёрная кайма на правом краю изображения. Замерить ширину каймы в пикселях.

• В закладке "Composition"/ "Composition setting" уменьшить ширину композиции на величину чёрной каймы в пикселях, сдвинув изображение влево в закладке "Advanced".

• Открыть закладку "Composition"/"Composition setting", снять галочку соотношения сторон, в окнах с числами разрешения сторон установить необходимое соотношение сторон (16:12 или 16:9), затем вновь поставить галочку и ввести в окно обозначения разрешения ширины кадра.

---

3. Просчет секвенций в видеофайл необходимого формата стереопары:

• Восстановить прозрачность секвенций левого ракурса до 100%.

• Установить на левом ракурсе фильтр "3D glasses".

• В закладке "Effect Controls" в фильтре указать соответствие дорожек секвенций левому и правому ракурсу и включить требуемый вид стереопары: анаглифический (Balanced Colored Red Blue) или анаморфированный (Stereo Pair).

• Провести просчет секвенций стереопары в видеофайл.

4. Просмотр стереоизображений.

• Видеофайлы анаглифической версии просматриваются на стандартном оборудовании, используя стандартные программные проигрыватели, например, Media Player Classic.

• Видеофайлы анаморфированного стереопарного изображения воспроизводятся через программный проигрыватель "Stereoscopic Payer" на компьютере и на мониторе, поддерживающими режим 3D. Для правильного воспроизведения необходимо указать в программе следующие параметры:

расположение стереопары - "SENSIO HiFi 3D"

соотношение сторон - 4:3 или 16:9

метод просмотра - указать NVIDEO 3D или другое устройство.

• На телевизорах семейства "SMART TV-3D" файлы анаморфированного стереопарного изображения воспроизводятся через встроенное приложение, в котором необходимо указать горизонтальное расположение стереопары.

---

Особенности подбора параметров стереосъемки в кукольной анимации

Для подбора параметров стереосъемки в кукольной анимации пользуются той же интерактивной таблицей, что и при съемке живой натуры. Только необходимо ввести новые параметры ширины матрицы фотоаппарата. Таблица позволяет оператору по крупности плана, фокусному расстоянию и положению плоскости рампы определить необходимое значение сдвига аппарата — базис съемки. По этой же таблице можно определить границы пространственной композиции, в пределах которой изображение будет восприниматься стереоскопически комфортно.

Подбор стереопараметров начинается с выбора фокусного расстояния объектива фотоаппарата. Так же, как и при традиционной съемке, величина фокусного расстояния влияет на передачу пространственной композиции, степень перспективных сокращений объекта, на глубину резко изображаемого пространства.

Съемочным базисом, в случае стереосъемки однообъективным аппаратом, является величина сдвига аппарата на расстояние между ракурсами. В кукольной анимации не работает алгоритм определения базиса съемки в зависимости от масштаба изображения объектов Bc=Взр/M, как это имеет место при съемке живой натуры. Высота кукол как персонажей –– 33 см, что примерно в пять раз меньше реальных размеров людей. Если при съемке людей среднестатистический базис съемки 26 мм в 2,5 раза меньше базиса зрения, то базис стереосъемки в кукольной анимации теоретически должен быть почти в 12 раз меньше базиса зрения и составлять 5 мм, а в случае съемки крупных планов –– 3-2 мм. Результатом такого занижения величины съемочного базиса была бы малоразличимая диспаратность изображений левого и правого ракурса и, как следствие, слабая стереоскопическая выраженность изображения объекта.

Как показала практика, чтобы сохранить необходи­мую условность восприятия кукольных персонажей, по масштабу близкому к восприятию людей, базис стереосъемки должен выбираться существенно большим, превышающим расчетную величину в несколько раз. Предыдущий опыт съемок анимационных кукольных фильмов по системе «Стерео-70» показал, что при съемке общих планов удовлетворительные результаты были получены при базисе 26 мм, как при съемке людей на среднем плане, а при съемке средних и крупных планов — при базисе 15-10 мм. Для съемки поясных и крупных планов персонажей, чтобы не снижать величину базиса съемки, рекомендуется изготавливать поясные фрагменты кукол бóльшего масштаба.

---
