Рис.27

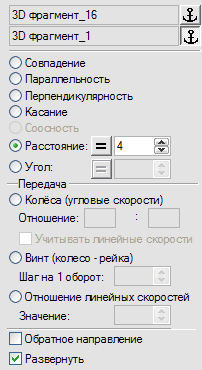

Вставляем фрагмент «Платформа». Выполняем сопряжение «Касание» верхней грани плиты и нижней грани платформы. Затем указываем сопряжение «Расстояние» согласно рис. 28-29.

Рис.28

Рис.29

Получаем рис.30.

Рис.30

Вставляем фрагмент «Упор». Выполняем сопряжение «Касание» верхней грани плиты и нижней грани упора и сопряжение «Расстояние» (рис.31-32).

Рис.31

Рис.32

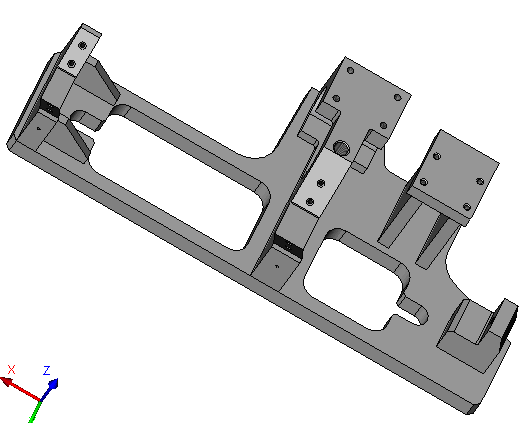

После проделанных операций получаем модель «Основание». (Рис.33)

Рис.33

---

Сборка «Кулачок в сборе»

Вставляем фрагменты «Кулачок» и «Рукоятка» (рис.34).

Рис.34

Выполняем сопряжение «Соосность» (это означает, что оси выбранных окружностей или выбранные ребра встанут вдоль одно линии). Укажите на цилиндрическое ребро кулачка и на ребро рукоятки, показанное на рисунке 35.

Рис.35

Также выполняем соосность маленького отверстия кулачка и отверстия рукоятки. В итоге получаем рис.36.

Рис.36

Сборка «Направляющая в сборе»

Вставляем фрагменты «Направляющая» и «Плита» (рис.37)

Рис.37

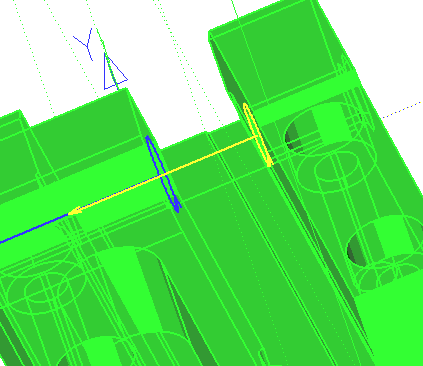

Выполняем сопряжение «Соосность» (рис.38)

Рис.38

Создаем сопряжение «Касание», указывая боковые грани. В результате получаем рис.39.

Рис.39

Далее вставляем фрагмент «Втулка2» (рис.40).

Рис.40

Выполняем сопряжение «Соосность», показанное на рис.41.

Рис.41

Далее выбираем сопряжение «Совпадение» (рис.42).

Рис.42

---

Вставляем фрагмент «Втулка 1». Выполняем сопряжение «Соосность» (рис.43).

Рис.43

После создания сопряжения «Совпадение» получаем рис.44

Рис.44

Теперь выполним сопряжение «Параллельность» указанных на рис.45 граней.

Рис.45

Вставляем фрагмент «Винт ГОСТ 9052-69». Выполняем сопряжение «Соосность» (рис.46)

Рис.46

После выполнения сопряжения «Касание» получаем рис.47.

Рис.47

Вставляем фрагмент «Шпилька ГОСТ 22038-76»(M8l=30). Выполняем сопряжение «Соосность». (Рис.48)

Рис.48

Выполняем сопряжение «На расстоянии», указываем значение 2 мм. (Рис.49)

Рис.49

Вставляем фрагмент «Гайка ГОСТ 5916-70»(M8 исп.1) . Выполняем сопряжения «Соосность» и «Касание» (рис.50).

Рис.50

---

Вставляем фрагмент «Гайка ГОСТ 4088-69». Выполняем сопряжения «Соосность» и «Совпадение». (Рис.51)

Рис.51

Вставляем фрагмент «Штифт ГОСТ 3128-70»(d=10 l=60). Выполняем сопряжения «Соосность» и «На расстояние», указываем значение 3 мм.(Рис.52)

Рис. 52

В итоге получаем рис. 53

Рис.53

---

Сборка «Приспособления»

Теперь перейдем к сборке самого «Приспособления», в новую 3Dсцену вставьте фрагменты «Основание» и «Пластина». Рис. 54

Рис.54

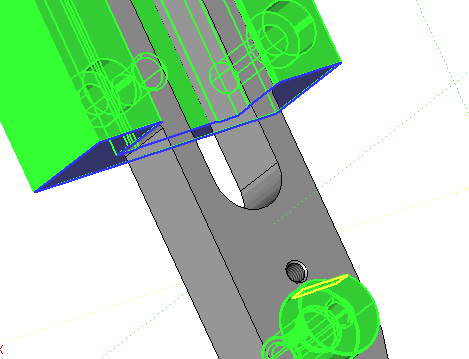

Выполняем сопряжения «Соосность» и «Касание». (Рис.55) Аналогично вставляем остальные пластины (рис.56).

Рис.55

Рис.56

Самостоятельно вставьте Винты ГОСТ 1491-80(d=5l=16). Результат сравните с рис.57

Рис.57

Вставляем фрагмент «Болт ГОСТ 12201-66»(ширина 22l=50). Выполняем сопряжения «Соосность» и «На расстояние», указываем значение 12 мм.(Рис.58)

Рис.58

Вставляем фрагмент «Шайба ГОСТ 11371-78»(d=20) и выполняем необходимые сопряжения. Результат сравните с рис.59

Рис.59

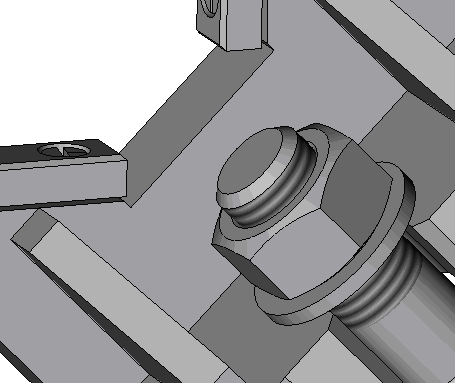

Аналогично вставляем «Гайку ГОСТ 5915-70»(d=20). (Рис.60)

Рис.60

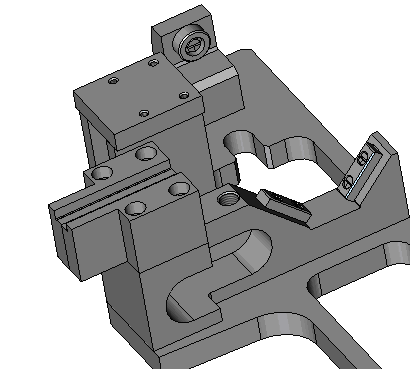

Вставляем фрагменты «Установ» и «Винт ГОСТ 1491-80»(d=8l=20) и выполняем необходимые сопряжения. (Рис.61).

Рис.61

Вставляем фрагмент «Направляющая 1» и выполняем сопряжение «Соосность» двух отверстий. (Рис.62)

---
