СОДЕРЖАНИЕ
Глава 18. Микропроцессорные средства управления электроприводами
18.1. Состав и архитектура микропроцессорных систем
18.2. Организация памяти микропроцессорных систем электропривода
18.2.1. Основные характеристики и классификации запоминающих устройств
18.2.2. Сверхоперативные и оперативные запоминающие устройства (созу и озу)
18.2.3. Постоянные запоминающие устройства
18.3. Организация ввода – вывода в микропроцессорных системах
18.4. Работа устройства управления мп
18.5. Особенности мп семейства х86
18.5.1. Процессоры 80186/80188 [3-8]
18.5.3. 32 – Разрядные процессоры
18.7. Микроконтроллеры с интегрированным сигнальным процессором mcs-296
Аналого-цифровой преобразователь
Аналого-цифровое преобразование с помощью мп
18.9.1. Устройства измерения перемещения (положения)
18.9.3. Измерение электрических величин
Немаскируемые прерывания выполняются независимо от состояния флага IF по сигналу NMI (Non Mascable Interrupt). Высокий уровень на этом входе вызовет прерывание с типом (вектором) 2, которое выполняется так же, как и маскируемое. Его обработка не может прерываться под действием сигнала на входе NMI до выполнения команды IRET.
Управление МП в режиме прямого доступа к памяти (ПДП). На вход запрос ПДП от контроллера быстродействующего внешнего устройства поступает сигнал запроса ПДП. По окончании текущего цикла передачи по шине МП переводит буферные схемы шины AD0-19 и некоторых управляющих сигналов в высокоимпедансное состояние и формирует сигнал подтверждение режима прямого доступа к памяти (ППДП), по которому управление шиной передаётся контроллеру внешнего устройства. Из состояния «приостановки» выполнения программы МП выходит по окончании сигнала ЗПДП.
18.4. Работа устройства управления мп
Н

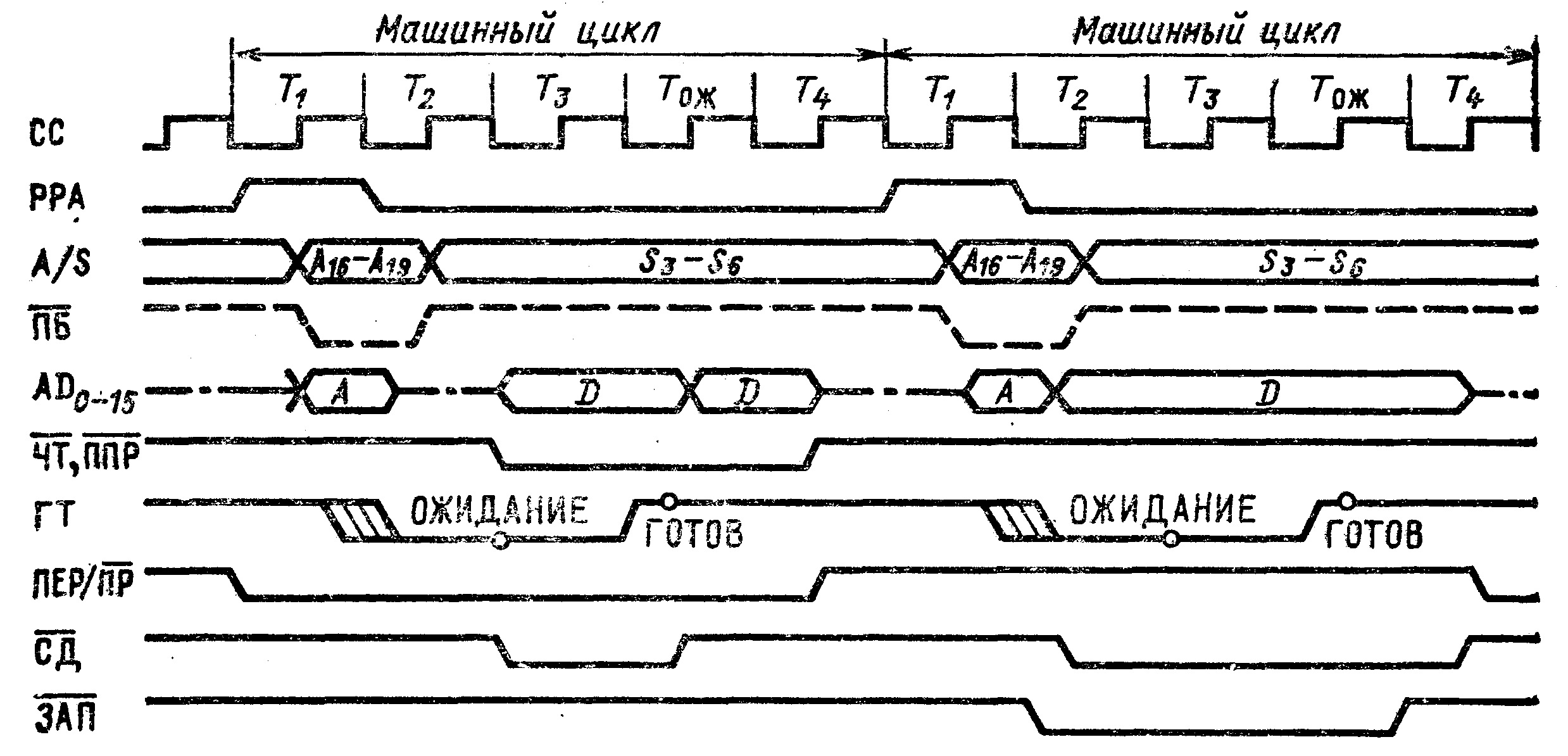

Рис.18.7. Временная
диаграмма работы МП
Каждый машинный цикл МП представляет собой цикл шины, так как МП а так же Т1, каждого МЦ выдаёт на линии AD0-19 код адреса памяти и формирует сигнал сопровождения и идентификации информации разрешения регистра адреса (РРА). По этому сигналу код адреса должен быть обязательно зафиксирован на внешнем регистре, так как в следующих тактах машинного цикла на шине осуществляется передача данных. Кроме того, в тактах Т2-Т4 по линиям А16-19 передаётся код состояния S3-6, который идентифицирует тип машинного цикла в минимальном режиме.
Одновременно
с передачей адреса по шине МП может
формировать сигнал передачи байта (
),
который сопровождает передачу байта
данных по линиямAD8-15.
В такте Т1 по шине AD0-15
передаётся адрес, а в тактах Т2-Т4
принимается или передаётся двухбайтовое
слово. Стробирующий сигнал чтения (
)
используются для управления режимом
работы регистра данных памяти или УВВ.
В режиме прямого доступа к памяти линия
ЧТ переводится в высокоимпедансное
состояние. Стробирующий сигнал
подтверждения прерывания (
)
используется для ввода в МП вектора
прерывания из котроллера УВВ, запросившего
прерывание. В режиме прямого доступа к
памяти линия
переводится в высокоимпедансное
состояние.
Сигнал готов (ГТ) используется МП в качестве сигнала подтверждения окончания передачи данных из памяти или порта УВВ. Устройство управления МП опрашивает значение сигнала на линии ГТ в начале такта Т3 и в зависимости от него переходит или к состоянию Тож или к состоянию Т4.
Сигнал
обмена данными (ПЕР/
)
управляет работой шинных драйверов и
определяет направление передачи из МП
в память/УВВ или в МП из памяти/УВВ.
Управляющий сигнал стробирования данных
(
)
формируется в МП при обращении к памяти
и УВВ в тактах передачи данных по шине,
а так же машинном цикле подтверждения
прерывания. Сигнал запись (
)
приобретает действующее нулевое значение
в циклах записи в память и вывода
информации в адресуемый порт УВВ.
18.5. Особенности мп семейства х86
18.5.1. Процессоры 80186/80188 [3-8]
Процессоры i80186/80188 и их модификации 80С186/80С188 [18-3] не представляют нового поколения архитектуры: как и 8086/88, они являются процессорами с 16-разрядной внутренней архитектурой и программно совместимы с 8086. Разрядность шины адреса – 20бит, шины данных у 80186 – 16бит, у 80188 – 8бит. Эти процессоры имеют встроенные периферийные контроллеры прерываний, прямого доступа к памяти, трехканальный таймер и генератор синхронизации. Процессоры 80С186/88 имеют средства управления энергопотреблением, есть их модификации со встроенными последовательными портами и контроллерами регенерации динамической памяти.
18.5.2. Процессор 80286
Процессор 80286 представляет второе поколение 16-разрядных процессоров. Он имеет специальные средства для работы в многопользовательных и многозадачных системах. Самым существенным отличием от 8086/88 является механизм управления адресацией памяти, который обеспечивает четырёхуровневую систему данных и поддержку виртуальной памяти. Специальные средства предназначены для поддержки механизма переключения задач. Процессор имеет расширенную систему команд, которая кроме команд управления защитой включает все команды 8086 и несколько новых команд общего назначения. Процессор может работать в двух режимах:
8086 Real Address Mode – режим реальной адресации (реальный режим), полностью совместимый с 8086. В этом режиме возможна адресация до 1 Мбайт физической памяти.
Protected Virtual Address Mode – защищённый режим виртуальной адресации (защитный режим). В этом режиме процессор позволяет адресовать до 16Мб физической памяти, через которые при использовании механизма страничной адресации могут отображаться до 1Гб виртуальной памяти каждой задачи. Система команд в этом режиме так же включает набор команд 8086, расширенный для обеспечения аппаратной функции супервизора многозадачной операционной системы и виртуальной памяти.
По составу и назначению в реальном режиме регистры 80286 в основном совпадают с регистрами 8086/88. Изменения касаются назначения бит регистра флагов и использования сегментных регистров в защищённом режиме. МП 80286 имеет 16–битную шину данных и очередь команд 16байт. За счёт архитектуры сокращено время выполнения операций: процессор 80286 с тактовой частотой 12,5МГц работает более чем в 6 раз быстрее, чем 8086 с частотой 5МГц.
18.5.3. 32 – Разрядные процессоры
Первыми 32 – разрядными процессорами фирмы Intel были процессоры i386. Эти процессоры вобрали в себя все свойства своих 16–разрядных предшественников 8086/88 и 80286 для обеспечения программной совместимости с огромным объёмом ранее написанного программного обеспечения. В них преодолено очень жёсткое ограничение на длину непрерывного сегмента памяти – 64Кб. В защищенном режиме 32–битных процессоров оно составляет 4Гб – предела физически адресуемой памяти. Все эти процессоры имеют поддержку виртуальной памяти объёмом до 64Тб, встроенный блок управления памяти поддерживает механизмы сегментации и страничной трансляции адресов. Процессоры обеспечивают четырехуровневую систему защиты памяти и ввода-вывода, переключения задач. Они имеют расширенную систему команд, включающую все команды 8086, 80286. Процессор может работать в двух режимах, между которыми обеспечивается достаточно быстрое переключение в обе стороны:
Real Address Mode – режим реальной адресации (реальный режим), полностью совместимый с 8086. В этом режиме возможна адресация до 1 Мб физической памяти.
Protected Virtual Address Mode – защищённый режим виртуальной адресации (защищённый режим). В этом режиме процессор позволяет адресовать до 4Гб физической памяти, через которые при использовании механизма страничной адресации могут отображаться до 16Тб виртуальной памяти каждой задачи. Дополнением является Virtual 8086 Mode – режим виртуального процессора 8086. Этот режим является особым состоянием задачи защищённого режима, в котором процессор функционирует как 8086.
Процессоры могут оперировать с 8, 16 и 32–битными операндами, строками байт, слов и двойных слов, а также с битами, битовыми полями и строками бит. В архитектуру процессоров введены средства отладки и тестирования.
К группе 32–разрядных относятся: 386, 486, Pentium, Pentium Pro и Pentium 2.
18.6. Встроенные микропроцессорные системы управления
Начало 21 века, по мнению специалистов в области автоматизированного электропривода и систем управления, является началом широкого внедрения систем встроенного управления оборудованием – высокопроизводительных и надежных цифровых, микропроцессорных систем управления, интегрированных в рабочую машину, механизм, прибор, изделие – станок, робот и т.д. [3-9].
Встроенной системой управления называется система управления, конструктивно интегрированная в оборудование. Например, система управления, встроенная в статический преобразователь частоты для асинхронных двигателей представляет собой, как правило, одно- или многоплатную микроЭВМ с необходимым набором интерфейсов для обеспечения как непосредственного управления инвертором и приводом в целом, так и взаимодействия с человеком-оператором. Обязательным компонентом такой системы является интерфейс с системой управления более высокого уровня (промышленным программируемым контроллером), что позволяет решать задачи комплексной автоматизации с использованием заданного числа единиц технологического оборудования, объединенного в единую распределенную систему управления.
В зависимости от сложности решаемой задачи встроенная система управления может быть однопроцессорной или многопроцессорной (мультипроцессорной), одноуровневой или многоуровневой. В последнем случае на нижнем уровне решаются задачи непосредственного управления отдельными компонентами оборудования (например, отдельными осями привода), а на следующем, более высоком, - задачи совместного управления в реальном времени, связи с оператором, системой верхнего уровня и т.д. Типичными примерами являются станки с ЧПУ, роботы-манипуляторы и др.
