Особое внимание требуется при измерении по перевернутой схеме, когда значительное число элементе моста находится под напряжением. Корпус моста установлен вне ограждения, но его задняя стенка должна быть расположена на уровне ограждения, а высоковольтный ввод с подходящим к нему экранировании соединительным кабелем — в огражденной зоне. В ней же находится испытательный трансформатор Т и образцовый конденсатор Р5023.

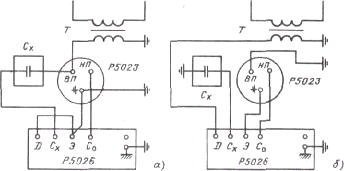

Р ис. 11. Включение моста переменного тока Р5026 при измерении емкости и tg  внешним конденсатором Р5023: а - по прямой схеме; б - по перевернутой схеме

р ис. 12. Питание испытательного трансформатора при измерении емкости и tg 

Привод, идущий от испытательного трансформатора к образцовому конденсатору, а также соединительные кабели моста, находящиеся под высоким напряжением, не должны касаться заземленных предметов и быть удалены от них не менее чем на 100-150 мм. Их можно крепить на изоляторах или бакелитовых трубках длиной не менее 200-250 мм.

При измерениях по любой схеме устройства отключения испытательного трансформатора (кнопка, переключатель и т.д.) должны быть под рукой у оператора. Трансформатор Т и его регулирующее устройство можно приближать к мосту, но не менее чем на 0,5 м. При этом нужно убедиться, что они не оказывают недопустимых электромагнитных влияний. Корпус моста, корпус и один вывод вторичной обмотки трансформатора Т, корпус регулировочного устройства обязательно заземляют.

Испытательный трансформатор должен давать напряжение 6, 10 кВ и более и иметь мощность S = U²wCx (Сх выражено в фарадах, w = 314 при 50 Гц). Этому условию удовлетворяют трансформаторы напряжения НОМ-10, НОМ-6 и др. Для повышения мощности можно включить параллельно два одинаковых трансформатора. На низковольтные обмотки этих трансформаторов подается напряжение 100 В (или 173 В) от регулировочного устройства, в качестве которого могут быть приняты ЛАТР-1М, РНО-250-2 (при мощности до 2 кВА), РНО-250-5, РНО-250-10. Схема включения приведена на рис. 12. Выключателем S1 подают напряжение, переключателем S2 изменяют полярность подключения, если это требуется.

Емкость изоляции в испытуемой зоне определяется по формуле

Cx=k0C0/R3

а тангенс угла диэлектрических потерь

tgx= k2*C4,

где коэффициенты k1 и k2 определяются положением ручек магазина сопротивления моста.

Измеренная таким образом емкость изоляции обмоток трансформатора не нормируется и, вообще говоря, не является показателем состояния изоляции. Если емкость существенно отличается от значений, полученных при прошлых испытаниях, это говорит, как правило, об ошибке в схеме испытаний или при измерениях. Предельные значения tg  приведены в табл. 10.

В эксплуатации tg  измеряется у силовых трансформаторов 110 кВ и выше, а при меньшем напряжении — если мощность не менее 31500 кВА. При этом его значение не нормируется, но должно учитываться при комплексной оценке результатов измерения состояния изоляции, в частности при расчетном определении ее влагосодержания. Сравнение значений tg  с заводскими (паспортными) или другим данными должно производиться строго при одной и той же температуре. Если измерения проведены при разной температуре, то результаты пересчитывают. Как и в случае пересчета R₆₀, если температура t₂ на которую нужно пересчитать tg , больше той (t₁), при которой выполнены измерения, то:

tg₂= К₁ tgd₁,

если же t₂ <t₁, то tg₂= tg₁/К₁,

где К₁ — коэффициент, зависящий от разности температур (согласно табл.7).

Характеристики изоляции (это относится к измерению R₆₀ и tg ) измеряют при температуре изоляции не ниже +10 °С, если иное не указано в паспорте трансформатора. При установившейся или медленно падающей температуре за температуру изоляции принимают температуру верхних слоев масла. При других условиях температуру измеряя методом сопротивления по постоянному току.

Тангенс угла диэлектрических потерь, хотя и позволяет оценивать загрязнение и увлажнение твердой изоляции и масла, может привести к неправильным выводам. В практике, например, имеют место случаи, когда при капитальном ремонте изоляция трансформатора сушится и удовлетворительно, но за счет заливки почти идеально "сухого" и и чистого масла общий tg  (а также сопротивление изоляции и коэффициент абсорбции) доводится до удовлетворительного значения. Такие трансформаторы в эксплуатации имеют пониженную надежность. Поэтому косвенная оценка влагосодержания твердой изоляции трансформатора по значению, например, tg , не может быть признана достаточной.

Измерение влагосодержания твердой изоляции.

После изготовления твердая изоляция (картон) трансформатора имеет малое влагосодержание (W < 1 %). Нормами лимитируется влагосодержание твердой изоляции после капитального ремонта. Так, для трансформаторов с высшим напряжением 110—220 кВ сушка не требуется, если влагосодержание твердой изоляции не превышает 3 %, а для 330—500 кВ — 1,5 %. В процессе эксплуатации влагосодержание может увеличиваться в 1,5-2 раза. Для крупных трансформаторов эта величина указана в заводской документации.

При увеличении влагосодержания происходит повреждение твердой изоляции вследствие появления в ней частичных разрядов. Может возникнуть ползущий разряд и, в конечном счете, пробой изоляции.

Внешний вид изоляции не связан с ее влагосодержанием. Молекулы бумаги в процессе старения полимеризуются, т.е. укрупняются. Бумага становится хрупкой, ломкой, и ее можно принять за тщательно высушенную. На самом же деле она может иметь очень высокое влагосодержание.

Наиболее надежным средством определения влагосодержания является прямое его измерение в лаборатории. Для этого из трансформатора отбирают образцы общей массой до 100—200 г. Используют специальные образцы, расположенные под соответствующим люком на крышке трансформатора, или вырезанные куски картона (от экрана на боковом ярме или другой части по согласованию с заводом-изготовителем). Образцы не должны долго находиться вне масла. Взятые образцы должны быть немедленно помещены в заранее приготовленную банку, залиты маслом из того же трансформатора и плотно закрыты. Как видно, этот способ определения влагосодержания твердой изоляции связан с необходимостью разгерметизации трансформатора. Поэтому он используется большей частью при монтаже, капитальном ремонте или для выяснения причин происшедшей аварии.

ВНИИЭ и ПО "Запорожтрансформатор" провели исследования маслобарьерной изоляции, позволившие получить зависимость между tg d изоляции обмоток трансформатора, tg dм масла и влагосодержанием твердой изоляции W [7]. На основании полученных зависимостей можно определить предельно допустимый tg d диэлектрических потерь, соответствующий указанным выше допустимым значениям влагосодержания твердой изоляции при капитальном ремонте при разных характеристиках масла (табл.11).

Если проверяется tg d изоляции при 60 °С, следует воспользоваться данными трансформаторного масла для 70 °С (tg dм 70), а при температуре изоляции 30 ° С использовать tg d при температуре, отличной от 30 или 60 ° С, следует пересчитать на ближайшую из этих температур по коэффициенту К1, как было описано выше.
