ВВЕДЕНИЕ
Электронные осциллографы (ЭО) широко применяются для наблюдения форм кривых периодических и непериодических напряжений, а также для измерений мгновенных значений напряжений, интервалов времени, фазовых сдвигов, частоты и других параметров электрических сигналов. Осциллографы можно разделить на две группы – аналоговые (АО) и цифровые (ЦО), принципиально отличающиеся по принципу действия.
Целью данной работы является изучение принципов действия АО и ЦО и их применения для измерения параметров электрических сигналов; в работе также рассматриваются вопросы расчета погрешностей измерений.
1. ОПИСАНИЕ ЛАБОРАТОРНОГО СТЕНДА
На лабораторном стенде размещены: двухканальный АО типа АСК-1021 и двух канальный ЦО типа TDS1001, генератор сигналов типа Г3-131 и источники исследуемых напряжений.
Источники исследуемых напряжений представляют собой генераторы напряжений различной формы, смонтированных внутри лабораторного стенда. На лицевой панели стенда размещены выходные зажимы этих генераторов (зажимы 1-1, 2-2, ... , 6-6).
2. АНАЛОГОВЫЙ ОСЦИЛЛОГРАФ
Упрощенная структурная схема АО представлена на рис. 1. Вид передней панели используемого в работе АО приведен на рис.2. Так как надписи на ней приведены на английском языке, в ниже приведенном описании АО приводится их перевод. Описание органов управления и их назначения с привязкой к функциональным узлам дается при рассмотрении структурной схемы АО и его принципа действия (выделено другим размером шрифта). Для облегчения работы с АО органы управления функционально связанных узлов объединены в сектора, выделенных цветом и обведенных сплошной линией (см. рис.2).
Основными составными частями АО являются:
1) электронно-лучевая трубка (ЭЛТ);
2
X Y
3) канал развертки.
Кроме того, в осциллографе имеется еще ряд частей: некоторые из них указаны на схеме, другие отсутствуют (источники питания; блоки, с помощью которых устанавливаются масштабы изображения по вертикали и горизонтали (так называемые калибраторы амплитуды и длительности).
Электронно-лучевая трубка
Простейшая ЭЛТ (рис.1) представляет собой тщательно откаченный стеклянный баллон с электродами. Катод (К), подогреваемый с помощью нити накала (НН), эмитирует электроны, которые под действием поля по-

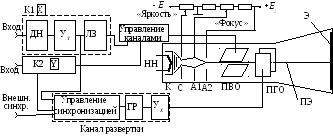

Рис. 1. Структурная схема аналогового осциллографа АСК-1021
Управление
узлами синхронизации Управление
узлами канала развертки
Управление каналами CH1 и CH2

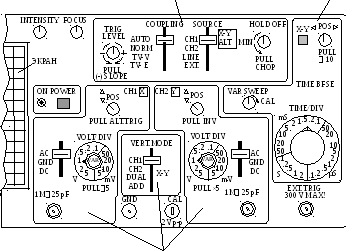

Рис.2. Передняя панель аналогового осциллографа АСК-1021
ложительно заряженных анодов (А1 и А2) устремляются в направлении экрана (Э). На анод А2 подаётся положительное относительно катода напряжение порядка 800 3000 В, а на анод А1 от 20 до 50 % этой величины. Конфигурация электродов, их взаимное расположение и напряжения на анодах выбирают так, чтобы электрическое поле ускоряло и фокусировало поток электронов (ПЭ). Фокусировка осуществляется изменением напряжения на аноде A1, а яркость изменением напряжения на сетке (С), отрицательного по отношению к катоду.
Эти регулировки выводятся на переднюю панель АО и снабжаются соответствующими надписями (FOCUS-ФОКУС;INTENSITY-ЯРКОСТЬ).
Внутренняя поверхность экрана, на которую направляется электронный луч, покрыта специальным составом (люминофор), светящимся (флюоресцирующим) под действием электронов.
Практически
в достаточно широком диапазоне частот
можно считать электронный луч
безынерционным. Поэтому координаты y
и x
светящегося пятна на экране в любой
момент времени пропорциональны мгновенным
значениям напряжений uY,ЭЛТ
и uX,ЭЛТ,
приложенным
соответственно к пластинам вертикального
(ПВО) и горизонтального (ПГО) отклонения.
Чувствительность ЭЛТ, т.е. SY = y/uY, ЭЛТ и SY = x/ uX, ЭЛТ , составляет 0,2 – 0,5 мм/В и определяется следующим приближенным соотношением:
S ЭЛТ = lL/dUA2 ,
где l – длина пластин в направлении движения электронов;
L - расстояние от середины пластины до Э;
d - расстояние между пластинами;
UA2 – напряжение на А2.
Каналы к1(ch1) и к2(ch2)
Исследуемые напряжения, подаваемые обычно на входы К1, К2, могут иметь значительный динамический диапазон значений (например, от 1 мВ до 100 В).
Для получения приемлемого размера изображения по вертикали в канал вводятся делитель напряжения (ДН) для ослабления напряжений в целое число раз, а для усиления усилитель постоянного напряжения (УY), выходной сигнал, которого через узлы управления каналами подается на ПВО.
Если на вход К1 подано исследуемое напряжение, то в соответствии с уравнением (2) координата y светящегося на экране пятна в любой момент времени пропорциональна мгновенному значению исследуемого напряжения u (t):
y =Kдн KY SY u (t) = SК u (t), (1)
где Kдн коэффициент передачи делителя ДН;
KY коэффициент усиления УY ;
SY чувствительность трубки по вертикали;
SК – чувствительность канала.
Величина 1/SК = KО,Y называется коэффициентом отклонения осциллографа по вертикали и является нормированной величиной для каждого положения переключателя ДН. Она имеет размерность В/дел. Обычно деление равно сантиметру.
Второй канал по составу входящих в него функциональных узлов аналогичен первому.
Органы управления работой каналов находятся в двух симметрично расположенных областях голубого цвета и в области серого цвета, расположенной между ними.
В каждой из первых двух областей имеется:
Гнездо для подключения входного кабеля с обозначением 1 МΩ 25pF(входное сопротивление и входная ёмкость).
Рычажный переключатель на три позиции (рис.2):
АС – включается разделительный конденсатор, пропускающий только переменную составляющую входного напряжения (закрытый вход);
GND– входной сигнал отключён, вход замкнут на землю, т.е. общую точку схемы АО;
DC– закорачивается разделительный конденсатор, чем обеспечивая открытый вход для постоянной составляющей входного напряжения.
3) Переключатель с двумя круглыми соосными ручками с обозначением над ним VOLT/DIV(В/дел). Нижняя - на 10 положений со значениямиKО,Yот 5 В/дел (крайнее против часовой стрелки) до 5 мВ/дел (крайнее по часовой). Верхняя (красная) ручка с обозначениемVARобеспечивает две возможности:
а) если её вытянуть на себя, то чувствительность будет увеличена в 5 раз; если, например, переключатель установлен в положение 5 мВ/дел., то при вытянутой ручке значение KО,Yстановится 1 мВ/дел. Этот режим обозначенPULL×5 под переключателем масштаба (pull– тянуть, ×5 – увеличение чувствительности в 5 раз).
б) поворотом этой ручки можно плавно изменять чувствительность, т.е. размер изображения по вертикали.
ВНИМАНИЕ! Установленный масштаб верен только в том случае, если эта ручка повёрнута до конца по часовой стрелке, что ощутимо по лёгкому щелчку. Перед измерением с использованием масштаба удостоверьтесь, что она находится в этом положении.
4) Ручка POS(положение) с двумя стрелками, направленными вверх и вниз для плавного перемещения изображения вверх или вниз без изменения размеров. Под этой ручкой в каналеCH1 расположено обозначениеPULLALT.TRIG, которое надо понимать так: если эту ручку вытянуть на себя (pull), то будет установлен режим попеременного (alternative) запуска (triggering) развёртки напряжениями в каналах 1 и 2. При этом изображения этих напряжений будут неподвижны, даже если их частоты не равны и не кратны. Заметим, что такой режим попеременного запуска является отличительной особенностью данного осциллографа, он предусмотрен далеко не во всех моделях. Под аналогичной ручкойPOSв каналеCH2 сделано обозначениеPULLINV, которое надо понимать так: если эту ручку вытянуть на себя, то изображение сигнала в канале 2 будет инвертировано.
Между двумя голубыми областями находится серая область с рычажным переключателем VERT.MODE(режим по вертикали) на 4 позиции:
а) CH1 – на экран выведено изображение напряжения, поданного на вход канала 1;
б) CH2 – то же, но на вход канала 2; в этой позиции справа от переключателя есть ещё второе обозначениеX–Y: переключатель должен находится в этой позиции в режиме
X–Y;
в) DUAL– на экран выведены изображения напряжений, поданных на входы обоих каналов;
г) ADD– изображение на экране соответствует сумме напряжений, поданных на входы обоих каналов или их разности, если напряжение в канале 2 инвертируется.
