Основные принципы работы и техническая эксплуатация лабораторного комплекса
В
ольт-амперная
характеристика
(ВАХ) диода на основе p-n-перехода
показана на рисунке 1.3. При приложении
напряжения состояние ТДР нарушается.
При обратном смещении ОПЗ расширяется,
потенциальный барьер повышается,
концентрация неосновных носителей
заряда (np
и pn)
будет меньше равновесной (np0
и pn0).
|
|
|
Рис. 1.3. Вольт-амперная характеристика диода |
При приложении прямого смещения носители будут преодолевать понизившийся потенциальный барьер. Электроны за счет диффузии (т.е. из-за разницы концентраций) будут проникать из n-области в p-область, а дырки – из p-области в n-область, концентрация неосновных носителей заряда вблизи ОПЗ будет выше равновесной. Этот процесс называется инжекцией. Распределение концентраций носителей при прямом смещении показано на рисунке 1.4.
Концентрация носителей на границе ОПЗ:
, (1.6)
, (1.7)
Зависимость
распределения концентрации носителей
от координаты определяется длиной
области. В случае длинной области,
превышающей диффузионную длину
неосновных носителей тока
. (1.8)
|
|
|
Рис. 1.4. Распределение концентрации носителей при прямом смещении |
В случае короткой области
(1.9)
Для расчета концентрации электронов формулы аналогичные.
Если количество инжектированных неосновных носителей заряда много меньше количества основных носителей заряда – это низкий уровень инжекции (НУИ).
Плотность диффузионного тока дырок на границе ОПЗ (x = xn):
j
p
диф =
, (1.10)
плотность диффузионного тока электронов на границе ОПЗ (x = xp):
jn
диф =
, (1.11)
где Dn и Dp – коэффициенты диффузии электронов и дырок, см2/(В·с);
;
(1.12)
Ln – диффузионная длина электронов в p-области, Lp – диффузионная длина дырок в n-области;
,
(1.13)
τn – время жизни электронов в p-области, τp – время жизни дырок в n-области.
При условии НУИ и отсутствии генерации и рекомбинации носителей заряда в ОПЗ полная плотность тока через диод:
j
= js
, (1.14)
где js – плотность тока насыщения:
(1.15)
Умножив плотность тока на площадь p-n-перехода S получим ток через диод:
I
= Is
. (1.16)
При U > 0
ток экспоненциально растет с ростом
напряжения, при U < 0
<<1,
следовательно, ток черезp-n-переход
равен току насыщения.
Формула (1.16) описывает ВАХ идеализированного p-n-перехода. В реальных диодах напряжение падает не только на ОПЗ, но и на слаболегированной области диода – базе:
. (1.17)
Сопротивление
базы
![]()
При обратном смещении ток через диод увеличивается из-за генерации электронно-дырочных пар в ОПЗ, при прямом смещении рекомбинация носителей в ОПЗ увеличивает общий ток. Плотность тока рекомбинации-генерации носителей заряда в ОПЗ:
(1.18)
где
– ширина ОПЗ, а
– эффективное время жизни носителей
заряда:
(1.19)
Для многих практических случает можно использовать следующие формулы:
– прямое смещение pn-перехода:
, (1.20)
– обратное смещение pn-перехода:
. (1.21)
Ширина ОПЗ согласно зависит от смещения. Для ступенчатого p-n-перехода ширина ОПЗ:
. (1.22)
где ε0 – электрическая постоянная (ε0 = 8,854∙10 –14 Ф/см), ε – относительная диэлектрическая проницаемость материала.
Влияние эффектов высокого уровня инжекции тоже искажает ВАХ. Прямая ветвь ВАХ диода показана на рисунках 1.5, 1.6.
|
|
|
|

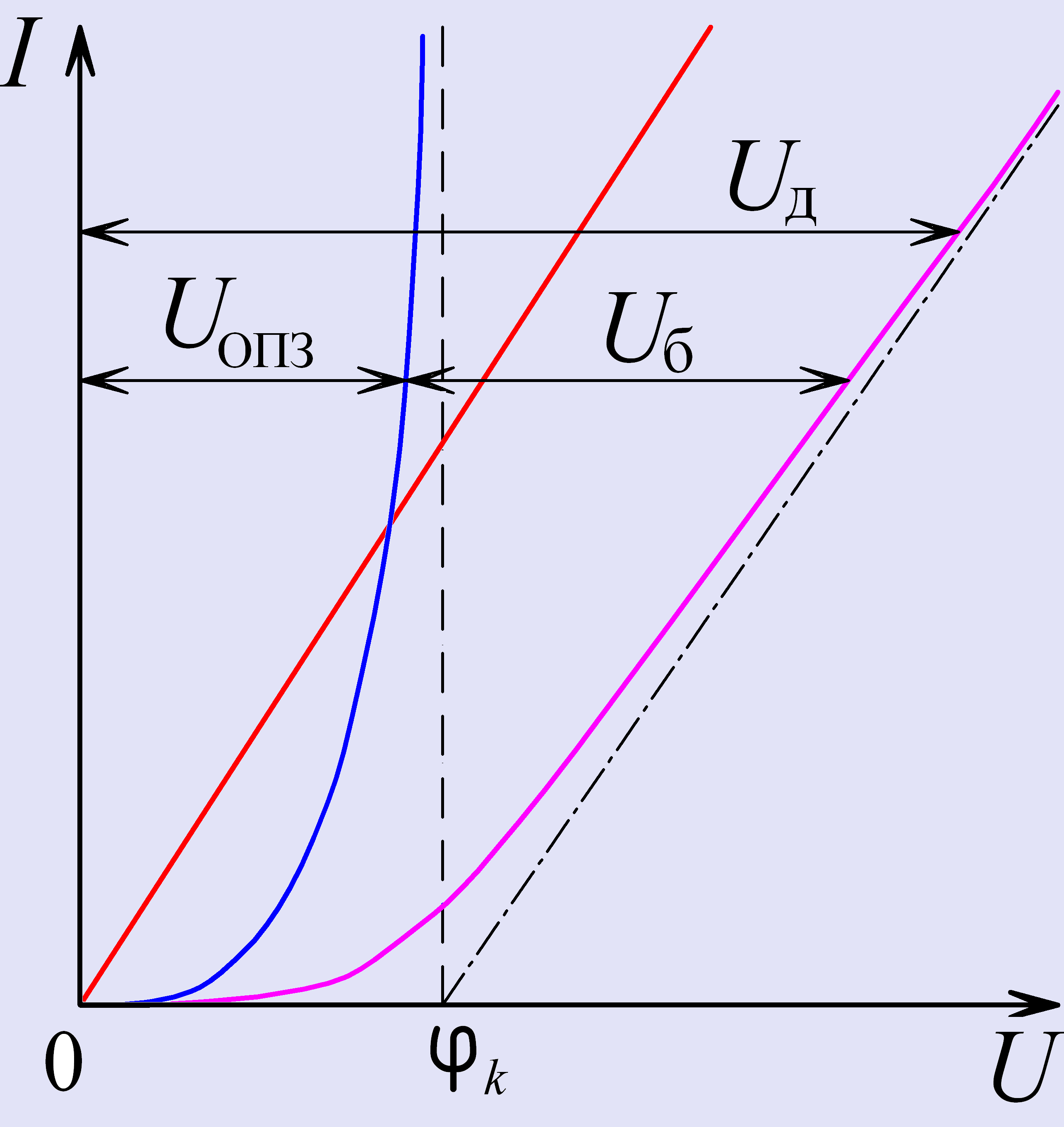

Рис. 1.5. ВАХ с учетом сопротивления базы в линейном масштабе |
Рис. 1.6. Прямая ветвь ВАХ полупроводникового диода в полулогарифмическом масштабе |
Кроме того, вследствие саморазогрева прибора (выделение мощности I∙U) растет температура, и меняются параметры p-n-перехода (см. Лабораторную работу №2). При приложении большого обратного напряжения происходит пробой из-за лавинного увеличения количества носителей заряда в ОПЗ или из-за туннелирования электронов через ОПЗ. Он может перейти в тепловой пробой, ведущий к необратимому изменению характеристик.
Согласно
идеализированной теории p-n
перехода I ~
.
При изменении тока в 10 раз (на декаду)
напряжение получает приращениеΔU = 2,3
.
Путем экстраполяции прямой ветви ВАХ
идеализированногоp‑n-перехода,
построенной в полулогарифмическом
масштабе (рисунок 1.6), к напряжению U = 0
можно найти значение тока насыщения
Is.
В области малых напряжений наклон ВАХ
кремниевых диодов может быть меньше и
определяться показателем экспоненты
U/(m
).
Если наклон соответствует коэффициенту
m = 2, то преобладающим механизмом,
определяющим протекание тока в диоде,
считаются процессы генерации и
рекомбинации носителей заряда в ОПЗ,
что позволяет экстраполяцией участка
с наклономU/(2
)
найти значение тока
.
При домашней подготовке необходимо ознакомиться с типами р-n-переходов, изучить принцип работы полупроводникового диода, рассмотреть особенности ВАХ реальных диодов.
Предварительное расчетное задание
Провести расчет φk, Is и rб диодов.
Рассчитать и построить ВАХ идеального диода и ВАХ реального диода при температуре 300 K в одной системе координат.
Данные к расчету
Взять из задания к типовому расчету согласно номеру в журнале
Рабочее задание
Получить у преподавателя диод, отметить в протоколе материал, из которого сделан диод.
Измерить прямую и обратную ветви ВАХ диодов при масштабах ±5 В по напряжению и ±5 или ±15 мА, результаты занести в таблицы.
Отдельно промерить обратную ВАХ диода при масштабе ±100 В.
Построить графики ВАХ диодов в линейных масштабах по осям.
По усмотрению преподавателя, получить второй диод и повторить п. 1-4.
Анализ результатов измерений
1. Перестроив график прямой ветви ВАХ в полулогарифмическом масштабе, установить, есть ли на ней участок, соответствующий идеализированной теории p-n-перехода. Если такой участок есть, найти значение тока насыщения Is. Если наклон в области малых напряжений соответствует коэффициенту m = 2, найти значение тока I +RG0.
2. По наклону прямолинейного участка прямой ветви ВАХ, построенной в линейном масштабе, приближенно найти значение сопротивления базы rб.
3. Графически оценить значение φk. При больших значениях прямого тока падение напряжения на ОПЗ приближается к значению контактной разности потенциалов, т.е. U ≈ φk. Напряжение на диоде Uд=I rб+U, и, следовательно, при I = 0 на оси напряжений отсекается величина, приблизительно равная контактной разности потенциалов φk.
3. Сравнить экспериментально полученные ВАХ диодов с рассчитанными, объяснить различия.
Контрольные вопросы
Какие заряды образуют ОПЗ?
От каких параметров полупроводникового диода зависит величина контактной разности потенциалов?
Что происходит с величиной потенциального барьера при подаче на р-n-переход прямого и обратного напряжений?
Нарисуйте и объясните зависимости распределения концентрации носителей от координаты при прямом и обратном смещении.
Нарисуйте и объясните ВАХ диодов.
