1. Введение. Расположение тугоплавких металлов в Периодической системе элементов
Тугоплавкими называются металлы, Тпл которых равна или выше температуры плавления хрома (ТплCr=1863°C).
Они относятся к переходным металлам трех больших периодов Периодической системы и находятся в IVA–VIIIA группах (рис. 1).
Тугоплавких металлов (ТМ) – 13. В табл. 1 приведены температуры плавления всех ТМ металлов. Видно, что в пределах одного периода температуры плавления повышаются от I большого периода к III, так что самые тугоплавкие металлы (W, Re, Os и Ta) – трехтысячники находятся в III большом периоде.
Хотя большинство тугоплавких металлов (ТМ) известно науке давно (только три из них – Hf, Tc, и Re открыты в ХХ веке), широкое использование в качестве конструкционных материалов они нашли недавно – после окончания Великой Отечественной войны, особенно в 50-60-е годы. Поэтому металловедение ТМ – это относительно новый раздел науки о металлах.
2. Требования, предъявляемые к жаропрочным материалам для новой техники
В новую технику входят: сверхзвуковая авиация, ядерная энергетика, ракетная техника, электронная промышленность. Данная область требует создания новых материалов, которые обладают высокой прочностью при температуре выше 1100°C и даже выше 2000°C. Жаропрочные стали и сплавы на основе никеля и кобальта, при таких температурах работать уже не могут. Об этом свидетельствует гистограмма (рис. 2), на которой представлены предельные рабочие температуры для жаропрочных материалов на металлической основе.
Рассмотрим основные группы жаропрочных материалов на металлической основе.
1. Жаропрочные сплавы на основе Al(ТплAl=660°C) и Mg(TплMg=650°C) имеют предельные рабочие температуры 300-350°С.
Только применение новых технологических процессов и новых технологий позволило создать материалы на Al и Mg основе, которые могут работать при 400-500°C. Это прежде всего:
- КМ, упрочненные тугоплавкими и жаропрочными волокнами;
- дисперсно-упрочненные материалы, типа САПов;
- быстрозакристаллизованные сплавы, создаваемые методом гранульной металлургии, в состав которых в больших количествах вводят переходные металлы (ПМ);
- применительно к магниевым сплавам, это быстрозакристаллизованные материалы, в которых гранулы получают путем кристаллизации в жидком азоте или газообразном гелии.
2. Особняком в группе жаропрочных материалов стоят медные сплавы (ТплCu=1084°C). Стандартные медные сплавы латуни, бронзы с низкой теплопроводностью не могут конкурировать с более дешевыми жаропрочными сталями.
Однако развитие новых отраслей техники, прежде всего ракетостроения, потребовало создания жаропрочных медных сплавов с высокой теплопроводностью.
Благодаря высокой теплопроводности в условиях хорошего отвода тепла такие медные сплавы (хромовые и хромоциркониевые бронзы) могут работать при температурах до 700-800°C. Очень перспективными являются также внутреннеокисленные медные сплавы, упрочнённые дисперсными частицами оксидов нанометрических размеров. Такие материалы имеют термическую стабильность до 950 - 1000°C.
3. Жаропрочные титановые сплавы (ТплTi=1663°C) с учетом последних достижений науки и техники могут работать до температур 500-650°C.
Перспективным является также метод гранульной металлургии и получение сплавов на основе интерметаллидов (типа α2(Ti3Al)).
4. Жаропрочные сплавы на основе Fe(TплFe=1535°C), Co(ТплCo=1498°C) и Ni(TплNi=1455°C), в том числе «суперсплавы» на никелевой основе, могут длительно работать до 950-1050°C.
Современная технология создания «суперсплавов»:
- получение быстрозакристаллизованных сплавов методом гранульной металлургии;
- монокристальное литье лопаток турбин авиационных двигателей;
- получение направленной кристаллизацией эвтектических композиций со стержневидными жаропрочными фазами – упрочнителями;
- создание КМ, упрочненных тугоплавкими и жаропрочными волокнами;
- дисперсноупрочненые КМ и т.д. позволяет поднять потолок рабочих температур на 150-200°C до 1100-1200°C.
Анализ этих данных показывает, что у тугоплавких металлов (ТМ) как основы жаропрочных сплавов, которые могут длительно работать при температурах выше 1200°C, среди других металлических материалов конкурентов нет.
|
1 Н |
|
2 He |
||||||||||||||||||||||
|
3 Li |
4 Be |
|
|
|
|
|
42 Mo |
|
|
|
|
5 B |
6 C |
7 N |
8 O |
9 F |
10 Ne |
|||||||
|
11 Na |
12 Mg |
|
13 Al |
14 Si |
15 P |
16 S |
17 Cl |
18 Ar |
||||||||||||||||
|
19 K |
20 Ca |
21 Sc |
22 Ti |
23 V |
24 Cr |
25 Mn |
26 Fe |
27 Co |
28 Ni |
29 Cu |
30 Zn |
31 Ga |
32 Ge |
33 As |
34 Se |
35 Br |
36 Kr |
|||||||
|
37 Rb |
38 Sr |
39 Y |
40 Zr |
41 Nb |
42 Mo |
43 Tc |
44 Ru |
45 Rh |
46 Pd |
47 Ag |
48 Cd |
49 In |
50 Sn |
51 Sb |
52 Te |
53 J |
54 Xe |
|||||||
|
55 Cs |
56 Ba |
La-Lu 57-71 |
72 Hf |
73 Ta |
74 W |
75 Re |
76 Os |
77 Ir |
78 Pt |
79 Au |
80 Hg |
81 Tl |
82 Pb |
83 Bi |
84 Po |
85 At |
86 Rn |
|||||||
|
87 Fr |
88 Ra |
Ac-Lr 89-103 |
|
|||||||||||||||||||||
Рис. 1 – Периодическая система элементов (темным цветом выделены тугоплавкие металлы)
|
Номер большого периода |
Обозначение |
Номер группы |
|||||||
|
Переходные металлы |
|||||||||
|
IVA |
VA |
VIA |
VIIA |
VIIIA |
|||||
|
I |
K19 |
Металл → |
─ |
23 V 1910 |
24 Cr 1863 |
─ |
─ |
─ |
─ |
|
↓ |
|||||||||
|
Ni28 |
Тпл, ℃ → |
||||||||
|
II |
Rb37 |
|
─ |
41 Nb 2469 |
42 Mo 2625 |
43 Tc 2204 |
44 Ru 2334 |
45 Rh 1963 |
─ |
|
↓ |
Металл → |
||||||||
|
Pd46 |
Тпл, ℃ → |
||||||||
|
III |
Cs55 |
|
72 Hf 2231 |
73 Ta 3020 |
74 W 3422 |
75 Re 3186 |
76 Os 3033 |
77 Ir 2447 |
─ |
|
↓ |
Металл → |
||||||||
|
Pt78 |
Тпл, ℃ → |
||||||||
Табл. 1 – Расположение тугоплавких металлов в периодической системе элементов и их температуры плавления

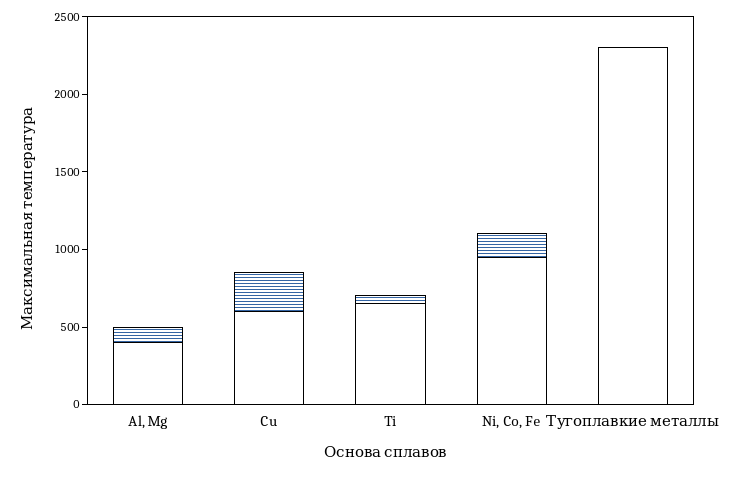

Рис.
