ВВЕДЕНИЕ

Создание персонального компьютера можно отнести к одному из самых значительных изобретений 20 века. ПК существенно изменил роль и значение вычислительной техники в жизни человека. Современные ЭВМ бывают самыми разными: от больших, занимающих целый зал, до маленьких, помещающихся на столе, в портфеле и даже в кармане. Сегодня самым массовым видом ЭВМ являются персональные компьютеры.

Вот далеко не полный список использования компьютера: подготовка текстовых документов, графических изображений, электронная почта, обучение, подготовка к изданию рекламных листков, журналов, газет и книг, организация бухгалтерского учета и учета материальных ценностей, подготовка рекламных роликов и демонстрационных программ, математические расчеты, создание и исполнение музыкальных произведений, игры и развлечения.

Но для нормальной работы необходимо чётко и ясно представлять, из чего компьютер состоит.

СОСТАВ И СТРУКТУРА ПЕРСОНАЛЬНОГО КОМПЬЮТЕРА

Тип ПЭВМ

В таблице 1.1 приведены основные устройства и характеристики компьютера установленного на моём рабочем месте.

Таблица 1.1

1.2 Состав персонального компьютера

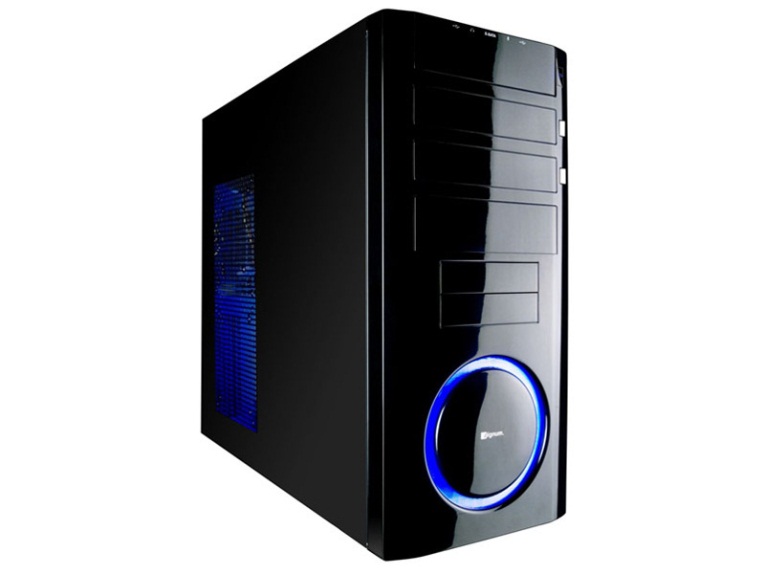

Системный блок – физически представляет собой шасси, которые наполнено аппаратным обеспечением для создания компьютера (рис.1.1).

Рис. 1.1. Системный блок

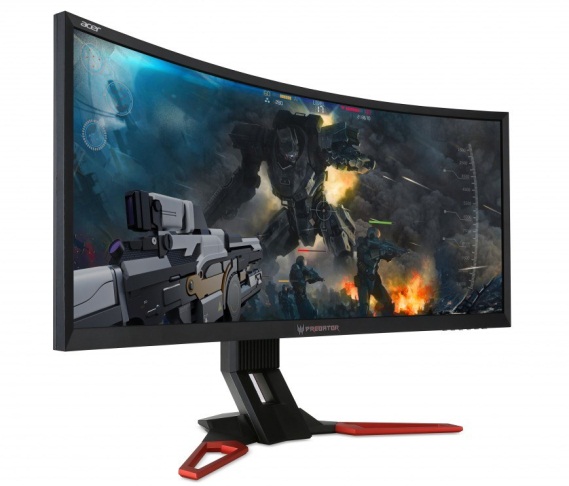

Монитор – аппарат предназначенный для вывода графической или текстовой информации. Мониторы бывают жидкокристаллические ( ЖК или LCD) и электронно-лучевые (рис. 1.2).

Рис. 1.2. Монитор

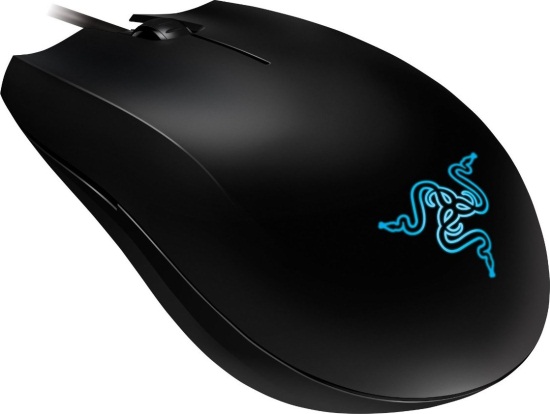

Компьютерная мышь – механический манипулятор, преобразующий движение в управляющий сигнал. В частности, сигнал может быть использован для позиционирования курсора или прокрутки страниц (рис. 1.3).

Рис. 1.3. Мышь

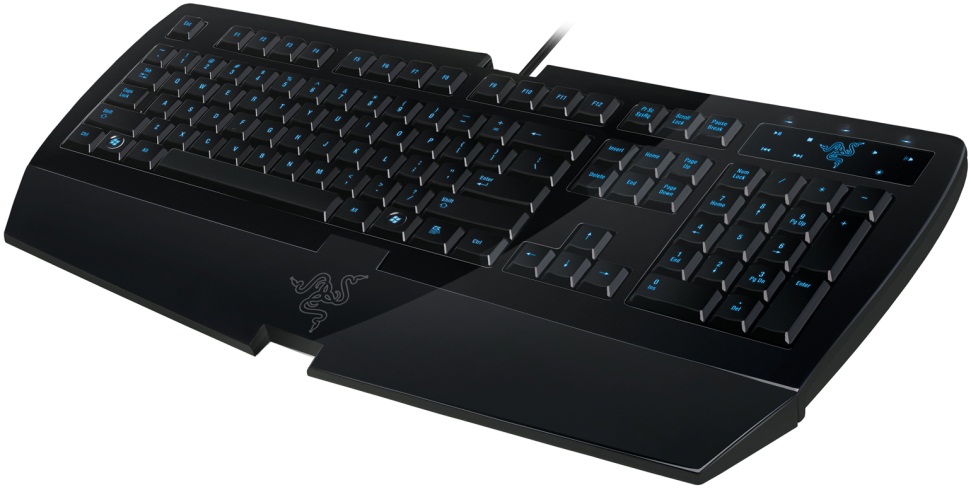

Клавиатура – комплект расположенных в определенном порядке клавиш для управления каким-либо устройствам или для ввода данных. Как правило, кнопки нажимаются пальцами рук ( рис. 1.4).

Рис. 1.4. Клавиатура

Дополнительная оборудование

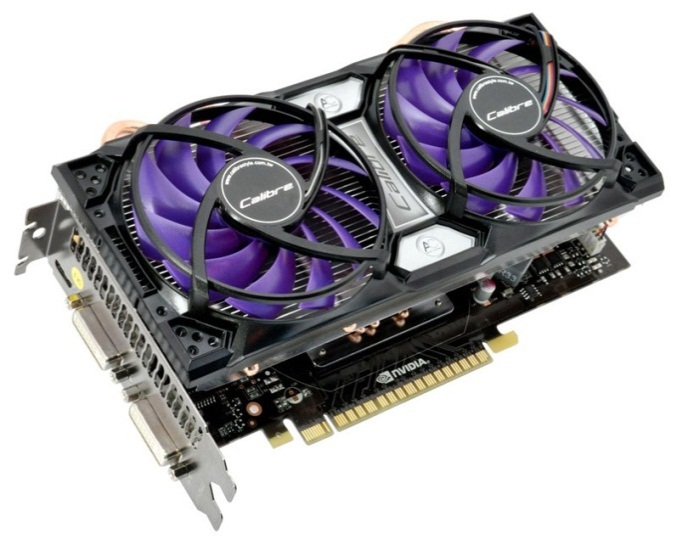

Видеокарта – устройство, преобразующее графический образ, хранящийся как содержимое памяти компьютера ( или самого адаптера), в форму, пригодную для дальнейшего вывода на экран монитора.

Обычно видеокарта выполнена в виде печатной карты ( платы расширения) и вставляется в разъём расширения, универсальный либо специализированный ( AGP,PCI Express). Также широко распространены и встроенные (интегрированные) в системную плату видеокарты – как в виде отдельного чипа, так и в качестве составляющей части северного моста чипсета или ЦПУ; в этом случае устройство, строго говоря, не может быть названо видеокартой (рис. 1.5)

Рис. 1.5. Видеокарта

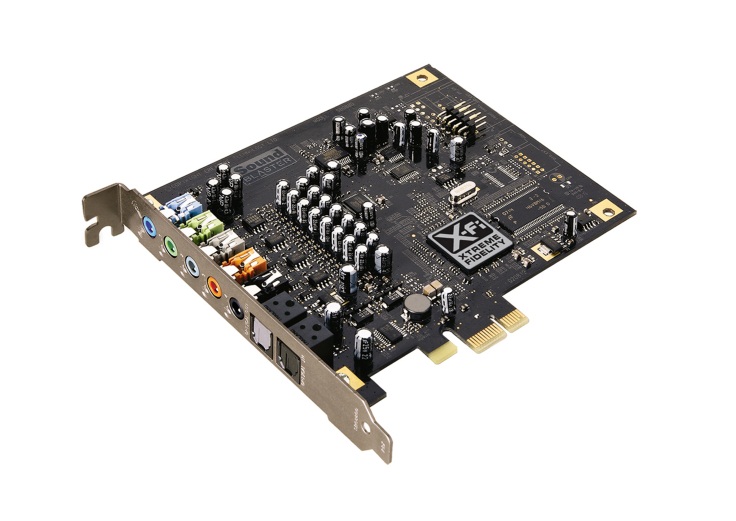

Звуковая карта – дополнительное оборудование персонального компьютера позволяющая обрабатывать звук (выводить на акустические системы и/или записывать). На момент появления звуковые платы представляли собой отдельные карты расширения, устанавливаемые в соответствующий слот. В современных материнских платах представлены в виде интегрированного в материнскую плату аппаратного кодека (рис. 1.6)

Рис. 1.6 Звуковая карта

Блок питания — это устройство в задачи которого входит преобразовать сетевое переменное напряжение в постоянное и подать его компонентам компьютера (системной карте, процессору, видеокарте, жесткому диску, оперативной памяти и другим периферийным устройствам). Также блок питания (БП) имеет свойство защитить компьютер от перепадов напряжения. По сути, это инверторная система (относиться к устройствам импульсного типа), которая инвертирует, изменяет сетевое напряжение для разных задач. Выглядит БП, как небольшая коробочка с вентилятором, вставляемая в системный блок. (рис.1.7)

Рис. 1.7 Блок Питания

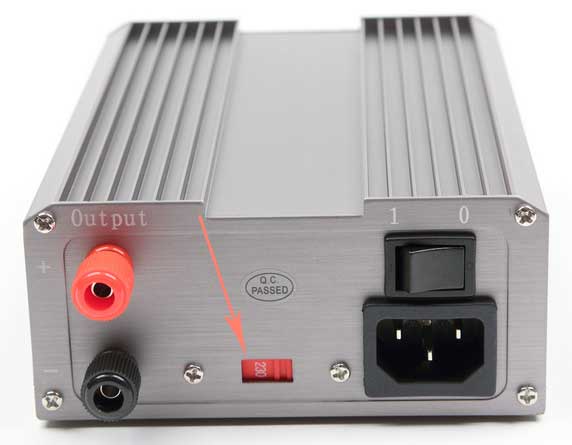

В разных странах напряжение и частота тока в сети разная. К примеру, если в России, а также в большинстве странах Европы, данные показатели равны 220В и 50 Гц соответственно, то в США напряжение тока в сети равна 120В, а частота 60Гц. К примеру, в Австралии данные показатели равны 240В/50Гц. Соответственно производство блоков питания, в техническом плане, налаживается исходя из того, в какую страну мира они будут поставляться. Есть универсальные устройства, которые можно использовать в некоторых странах. (рис.1.8)

Рис. 1.8 Универсальный бок питания

Оперативная память - (ОЗУ, RAM — Random Access Memory — eng.) — относительно быстрая энергозависимая память компьютера с произвольным доступом, в которой осуществляются большинство операций обмена данными между устройствами. Является энергозависимой, то есть при отключении питания, все данные на ней стираются. Оперативная память является хранилищем всех потоков информации, которые необходимо обработать процессору или же они дожидаются в оперативной памяти своей очереди. Все устройства, связывается с оперативной памятью через системную шину, а с ней в свою очередь обмениваются через кэш или же напрямую. Наиболее популярной и производительной памятью в персональных компьютерах, начиная с 2000-х по праву стала DDR SDRAM. (рис.1.9)

Рис. 1.9 Оперативная память

Жесткий диск - один из компонентов компьютера, предназначеный для энергонезависимого хранения информации (все созданные рабочие файлы хранятся именно на жестком диске). Также его называют винчестером или HDD.

Диск 3,5 дюйма (чаще всего устанавливаются в настольные компьютеры) (рис.1.10)

Рис. 1.10 Жесткий диск

Диск 2,5 дюйма (чаще всего устанавливаются в ноутбуки и моноблоки) (рис.1.11)

Рис. 1.11 Жесткий диск

Внешний жесткий диск (рис.1.12)

CD-ROM (англ. Compact Disc Read-Only Memory, читается: «сиди́-ром») — разновидность компакт-дисков с записанными на них данными, доступными только для чтения (read-only memory — память «только для чтения»). CD-ROM — доработанная версия CD-DA (диска для хранения аудиозаписей), позволяющая хранить на нём прочие цифровые данные (физически от первого ничем не отличается, изменён только формат записываемых данных). Позже были разработаны версии с возможностью как однократной записи (CD-R), так и многократной перезаписи (CD-RW) информации на диск. Дальнейшим развитием CD-ROM-дисков стали диски DVD-ROM. (рис.1.13)

Рис.1.13 CD-ROM

Материнская плата- это основная системная плата компьютера, имеющая разъёмы для установки дополнительных плат расширения и служащая механической основой всей электронной схемы компьютера. Благодаря материнской плате обеспечивается полное взаимодействие компонентов компьютерной системы. Значение системной платы недооценить просто невозможно, все составляющие системного блока компьютера взаимодействуют между собой благодаря именно материнской плате, так данные с жёсткого диска не когда не смогут быть обработаны в процессоре до того, как попадут в оперативную память, а графическому адаптеру будет нечего получит от компьютерной системы и впоследствии передать монитору. Самые обыкновенные устройства ввода информации, такие как мышь и клавиатура, также обмениваются информацией через разъёмы на материнской плате. (рис.1.14)

Рис. 1.14 Материнская плата

Ку́лер или охладитель — в применении к компьютерной тематике — название системы воздушного охлаждения — совокупность вентилятора с радиатором, устанавливаемых на электронные компоненты компьютера с повышенным тепловыделением: центральный процессор, графический процессор, микросхемы чипсета. Упрощенный принцип работы — тепло, которое выделяется при активной работе комплектующих, переходит на радиатор, а вентилятор отводит это тепло. Для улучшения теплопроводности, между охлаждаемой поверхностью и радиатором могут наносить термопасту. Кулер, который крепится на боковой крышке корпуса, просто выводит поток горячего воздуха наружу. Устройство и принцип работы кулеров как для настольных компьютеров, так и ноутбуков схожи, за исключением того, что размеры радиатора и вентилятора в ноутбуках меньше, из-за чего в последние устанавливаются процессоры и низким тепловыделением (менее производительные) или кулеры из более дорогостоящих материалов, способные быстро отводить тепло. Вентилятор подключаются к материнской плате 2-х, 3-х или 4-х контактными проводами. Последние позволяют управлять скоростью вращения. (рис.1.15)

1. Для процессора настольного компьютера

Рис.1.15 Кулер

2. Для процессора ноутбука

Рис.1.15 Кулер

Сканер

Для непосредственного считывания графической информации с бумажного или иного носителя в ПК применяется оптические сканеры. Сканируемое изображение считывается и преобразуется в цифровую форму элементами специального устройства: CCD - чипами. Существует множество видов и моделей сканеров.

Ручные сканеры - самые простые и дешевые. Основной недостаток в том, что человек сам перемещает сканер по объекту, и качество полученного изображения зависит от умения и твердости руки. Другой важный недостаток - небольшая ширина полосы

Листовые сканеры. Их основное отличие от двух предыдущих в том, что при сканировании неподвижно закреплена линейка с CCD - элементами, а лист со сканируемым изображением движется относительно нее с помощью специальных валиков.

Барабанные сканеры применяются в профессиональной типографической деятельности. (рис.1.16)

Рис.1.16 Барабанный сканер

• 1. Периферийные устройства

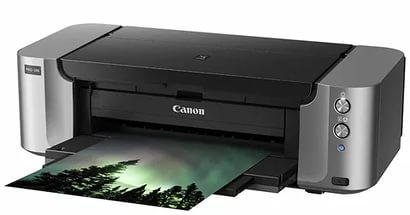

Принтер – устройство для вывода на печать текстовой и графической информации. Принтеры, как правило, работают с бумагой формата А4 или А3.Наиболее распространены на сегодняшний день лазерные и струйные принтеры, матричные принтеры уже вышли из обихода (рис.1.17)

Рис. 1.17. Принтер

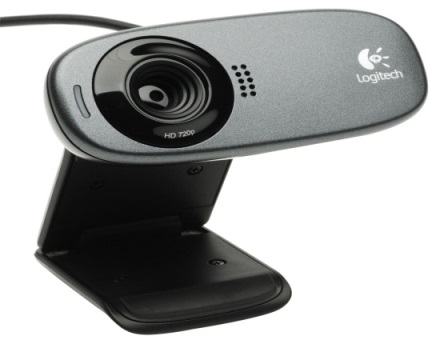

Веб камера – малоразмерная цифровая видео или фотокамера, способная в реальном времени фокусировать изображения, предназначенные для дальнейшей передачи по сети Интернет (в программах типа Skype, InstantMessenger или в любом другом видео приложении) (рис.1.18)

Рис. 1.18. Веб-камера

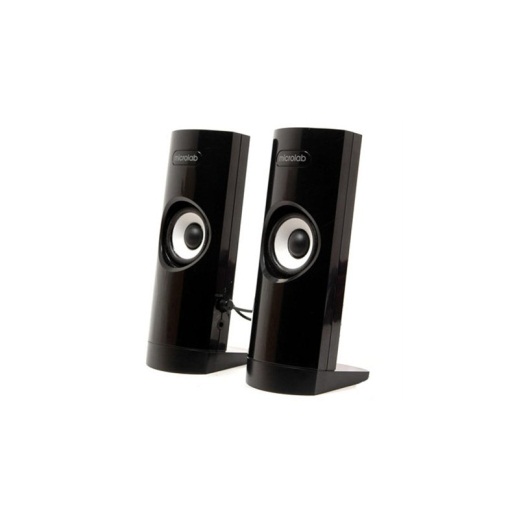

Колонки – как правило, стереофоническая Акустическая система (рис.1.19)

Рис. 1.19. Колонки

Модем – устройство, применяющееся в системах связи для физического сопряжения информационного сигнала со средой его распространения, где он не может существовать без адаптации (рис.1.20)

Рис. 1.20. Модем

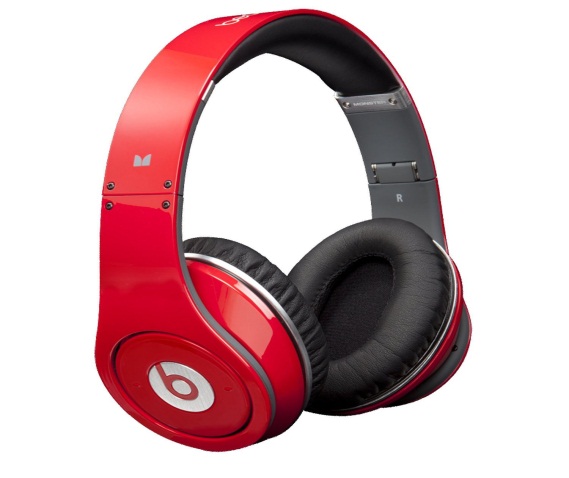

Наушники – устройство для персонального прослушивания звуковой информации. В комплекте с микрофоном могут служить головной гарнитурой – средством для введения переговоров по телефону или иному средству головной связи ( рис. 1.21.)

Рис.1.21. Наушники
