Файл: методичка - РГР Выпрямитель.pdf

16

Схема

выпрямителя

I

ПР.Д

Р

Г

Р

2

Р

Ш

Форма тока в фазе

вторичной обмотки

Однофазная

мостовая

1,5P

0

1,5P

0

Схема удвоения

напряжения

DI

0

1,5P

0

1,5P

0

Формулы для расчета Р

Г

 и Р

2

 приближенные.

4.  Индуктивность  рассеяния  обмоток  трансформатора,  приведенная  к  его

вторичной обмотке. При этом коэффициент 0,5 соответствует σ=2 (если σ = 1, то в

этой формуле коэффициент равен 1, а не 0,5).

(5)

Если  трансформатор  имеет  дополнительные  обмотки,  то  приближенно

индуктивность рассеяния

 ,

(5а)

где:

 – индуктивность рассеяния, рассчитанная по формуле (5).

Значение индуктивности рассеяния для стандартных трансформаторов в

справочных данных не приводится. В этом случае индуктивность рассеяния

желательно измерить на мосте, позволяющем разделить индуктивную и активную

составляющие. Для определения L

S

 измеряют индуктивную составляющую со

стороны фазу вторичной обмотки (фазы выпрямителя) при закороченной первичной

обмотке.

5.  Соотношение  между  активным  и  реактивным  сопротивлениями  фазы

выпрямителя определяется по формуле

tgφ = 2πf

c

L

s

/r

0

,

(6)

из  которой  находится  соответствующий  угол  φ.  Некоторые  значения  угла  φ

приведены в таблице 4.

17

6. Расчет выпрямителя, работающего на емкостную нагрузку, основывается на

методе  номограмм.  Определяется  сначала  вспомогательный  коэффициент  А  по

формуле:

А = I

0

r

0

/(mU

0

)

(7)

где: m – коэффициент пульсации выпрямляемого напряжения, берется из табл.

2),  а  затем  коэффициенты  В,  D,  F  и  Н  из  графиков  рис.  6  –  9  по  найденному

значению коэффициента А.

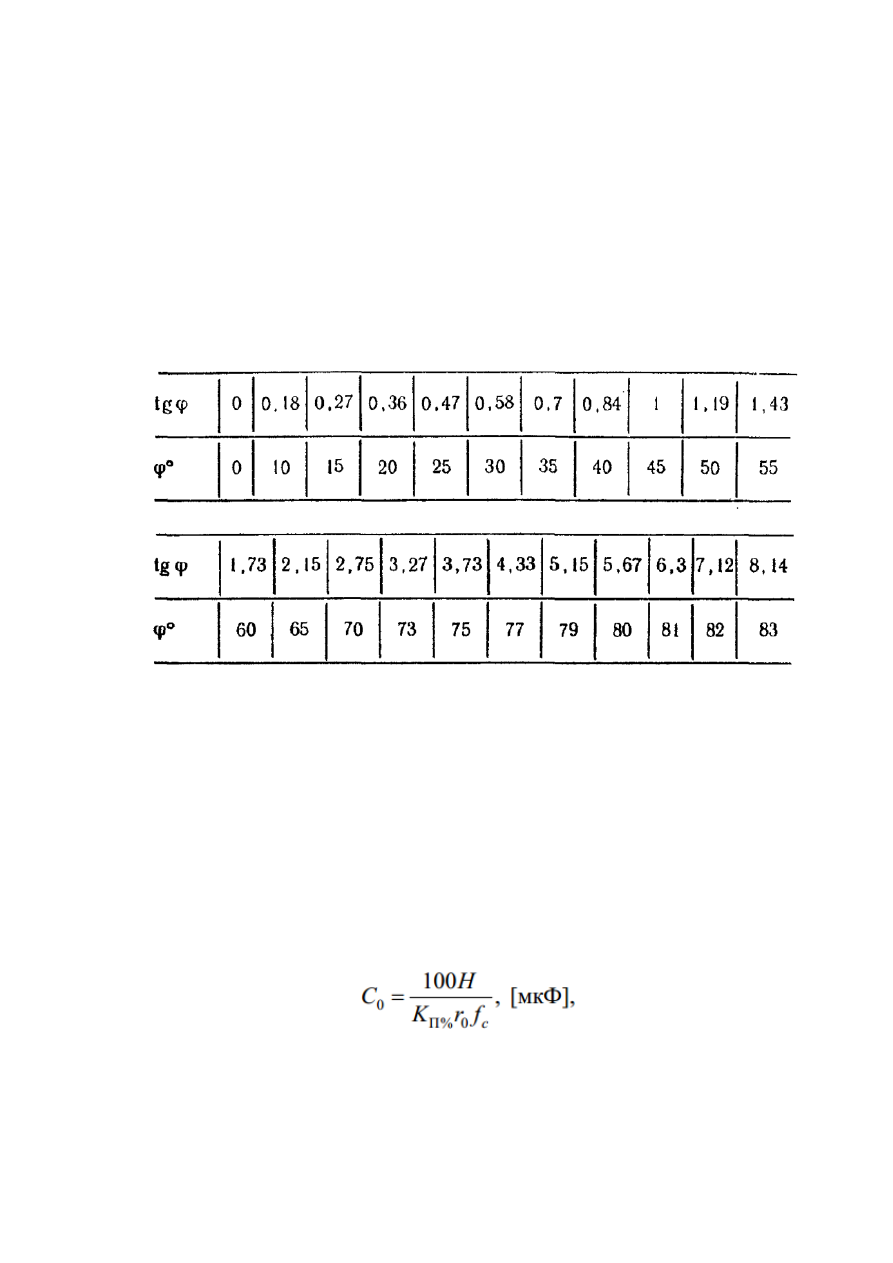

Таблица 4 Некоторые значения угла φ и tg(φ).

7. Определяется  уточненное значение  Iпр.и.п. из табл. 2. Если оно окажется

больше  Iпр.и.мах выбранного диода,  необходимо взять диод с большим значением

тока Iпр.и.мах.

8.  Определяются  электрические  параметры  трансформатора  (габаритная

мощность  (Р

Г

),  напряжение  (U2)  и  токи  в  обмотках  (I1и  I2)),  необходимые  для

расчета трансформатора (или выбора готового), по формулам из табл. 3.

9. Емкость входного конденсатора фильтра:

(8)

где  К

П%

  –  коэффициент  пульсации  выпрямленного  напряжения  на  входе

фильтра; обычно К

П%

 выбирается в пределах 2 – 10 % [2].

Значение  К

П%

,  задаваемое  при  расчете,  не  должно  превышать  10  %,  так  как

при  К

П%

>  10  %  возрастает  ошибка  при  определении  параметров  выпрямителя.

18

Одновременно  значение  напряжения  пульсаций  U

01~

  =  К

П%

U

0

/100  не  должно

превышать максимально допустимого, указанного в ТУ на выбранные конденсаторы

для  данной  частоты  пульсаций  f

~

.  Во  избежание  необходимости  применения

конденсаторов очень большой емкости рекомендуется выбирать К

П%

 не менее 2 – 3

% [2].

Для  схемы  удвоения  напряжения  в  формулу  для  расчета  С

0

  следует

подставлять значение Н

01

. Тогда она дает значение емкости одного из двух

конденсаторов схемы (С

01

 или С

02

,мкФ).

Для  схем  умножения  при  С

1

  =  2С  и  С

2

=  С

3

=  …  =  С

п

=  С

,

мкФ  формула

емкости С

определяется по формуле:

(8а)

Полученное  значение  С

0

  округляют  до  ближайшего  (большего)  стандартного

значения из номинального ряда и уточняют значение К

П%

 по формуле:

(9)

Нагрузочная характеристика.

Внешнюю  (нагрузочную)  характеристику  выпрямителя,  то  есть  зависимость

выпрямленного напряжения от тока нагрузки рассчитывают по формуле

(10)

Задаваясь различными значениями I

0

, определяют коэффициент

(10а)

19

Рисунок 6 – Зависимость коэффициента B от коэффициента A при различных

значениях угла φ.

Рисунок 7 – Зависимость коэффициента D от коэффициента A при различных

значениях угла φ.

20

Рисунок 8 – Зависимость коэффициента F от коэффициента A при различных

значениях угла φ.
