21
Рисунок 9а – Зависимость коэффициента H от коэффициента A при различных
значениях угла φ (m = 1).
22
Рисунок 9б – Зависимость коэффициента H от коэффициента A при различных
значениях угла φ (m = 2).
23
2.2 Расчет выпрямителя, работающего на индуктивную нагрузку.
Выпрямители для работы на индуктивную нагрузку (в этих выпрямителях
сглаживающий фильтр начинается с индуктивности) применяются во вторичных
источниках электропитания (ВИЭП) средней и большой мощности (с токами
нагрузки свыше 1 А).
Исходные данные для расчета должны содержать: напряжение питающей сети
U
с
, число фаз питающей сети m, частоту питающей сети f
с
, выпрямленное
напряжение U
0
, выпрямленный ток I
0
.
Коэффициент пульсаций на входе фильтра К
П01
является постоянной
величиной для выбранной схемы выпрямителя (см. табл. 5).
Выбор схемы.
Для работы на индуктивный фильтр чаще всего используются схемы
выпрямителей, приведенные на рис. 10.

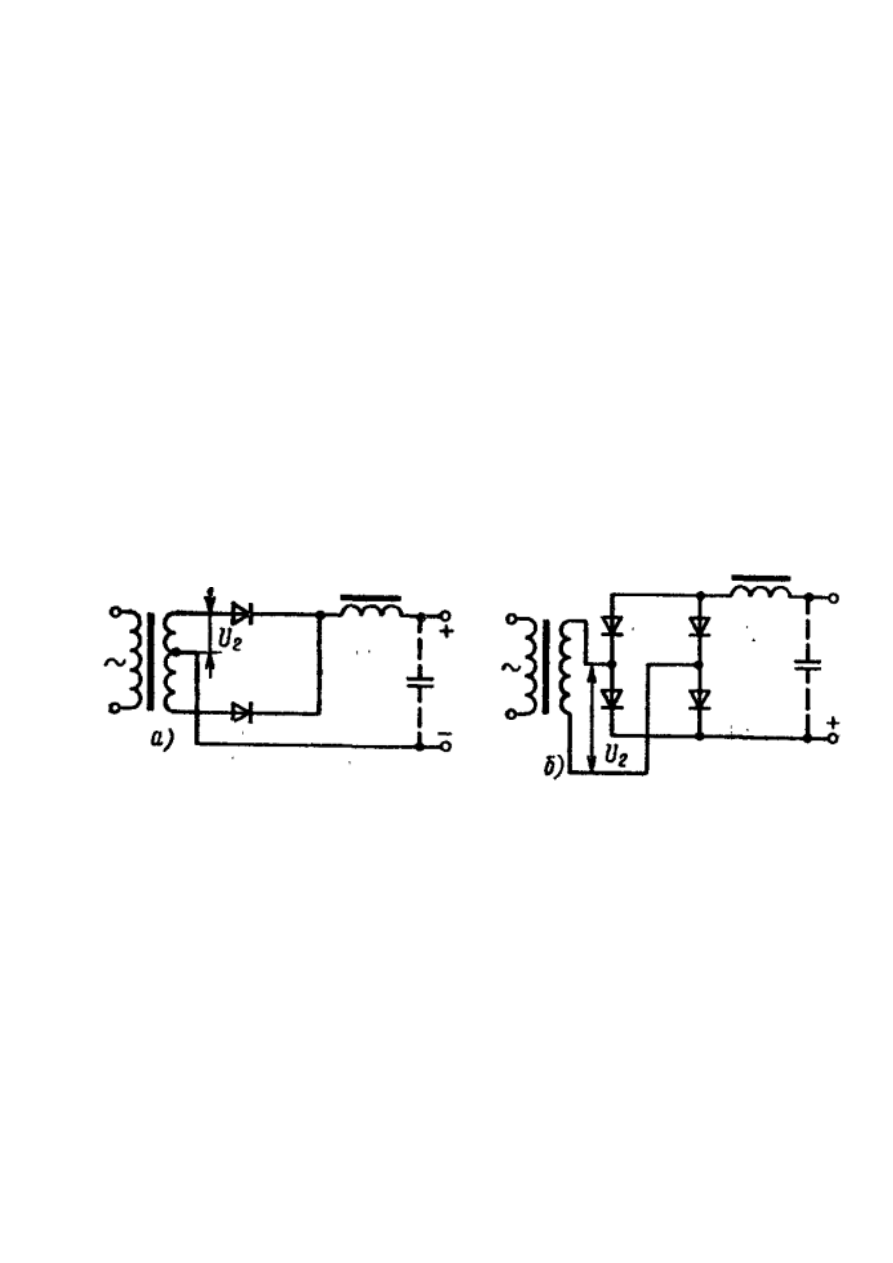

Рисунок 10 – Схемы выпрямителей с индуктивным фильтром.
При выборе схемы выпрямителя следует руководствоваться соображениями,
приведенными в п. 2.1 для схем с емкостным фильтром.
Выбор вентилей.
Для выбора вентилей определяют значения I
ПР.СР.
, U
ОБР.И
и I
ПР.И
по формулам
таблицы 5. При этом в формулу для U
ОБР.И
подставляют значение 1,2U
0
вместо пока
еще неизвестного значения U
0Х
. В остальном следует использовать указания по
выбору типа и числа вентилей, приведенные в п. 2.1.
24
Таблица 5 Формулы для расчета выпрямителя с индуктивной нагрузкой.
Схема
выпрямителя
m
I
ПР.СР.
U
ОБР.И
I
ПР.И
К
П01
, %
Двухполупериодная
со средним
выводом (рис. 10,а)
2
I
0
/2
3,14U
0Х
I
0
67
Однофазная
мостовая (Греца)
(рис. 10,б)
2
I
0
/2
1,57U
0Х
I
0
67
Электрический расчет выпрямителя (с целью получения основных данных
для расчета трансформатора и сглаживающего фильтра).
1. Активное сопротивление обмоток трансформатора, приведенное к
вторичной обмотке рассчитывается по формуле 2, где K
rc
– коэффициент, зависящий
от схемы выпрямления, определяется из табл. 6.
При использовании готового (стандартного) трансформатора нужно измерить
r
1
, r
2
и вычислить значение r
Т
по формуле 3.
2. Индуктивность рассеяния обмоток трансформатора L
S
, приведенная к его
вторичной обмотке, определяется по формуле 5. Значение K
L
находят из таблицы 6.
При использовании готового (стандартного) трансформатора нужно измерить
r
1,
r
2
и L
S
и вычислить значение r
Т
по формуле 3.
Определяют падения напряжения на активном ΔU
r
и реактивном ΔU
Х
сопротивлениях трансформатора по формулам таблицы 6.
Определяют падение напряжения на диодах в выбранной схеме выпрямителя
ΔU
ПР.СХ.
по формулам таблицы 6.
Определяют ориентировочное значение падения напряжения на дросселе
фильтра ΔU
L
в зависимости от выпрямленной мощности на нагрузке Р
0
по таблице
7.
25
Таблица 6 Формулы для электрического расчета выпрямителя с индуктивной
нагрузкой.
Схема
выпрямителя
K
rc
K
L
×
×10
-3
ΔU
r
ΔU
Х
ΔU
ПР.СХ.
U
2
I
2
Двухполупериодная
со средним
выводом (рис. 10,а)
7
5,5
I
0
r
Т
2I
0
f
С
L
S
U
ПР
1,11U
0Х
0,71I
0
Однофазная
мостовая (Греца)
(рис. 10,б)
5,2
6,4
I
0
r
Т
2I
0
f
С
L
S
2U
ПР
1,11U
0Х
I
0
Таблица 6 Окончание
Схема
выпрямителя
I
ПР.Д
I
1
Р
Г
Р
2
Форма тока в фазе
вторичной обмотки
Двухполупериодная
со средним
выводом (рис. 10,а)
0,71I
0
пI
0
1,34Р
0
1,57Р
0
Однофазная
мостовая (Греца)
(рис. 10,б)
0,71I
0
пI
0
1,11Р
0
1,11Р
0
Таблица 7 Ориентировочные значения падения напряжения на дросселе
фильтра.
Определяют выпрямленное напряжение при холостом ходе
по формуле:
