С. 74 ДБН В.2.5-28-2006

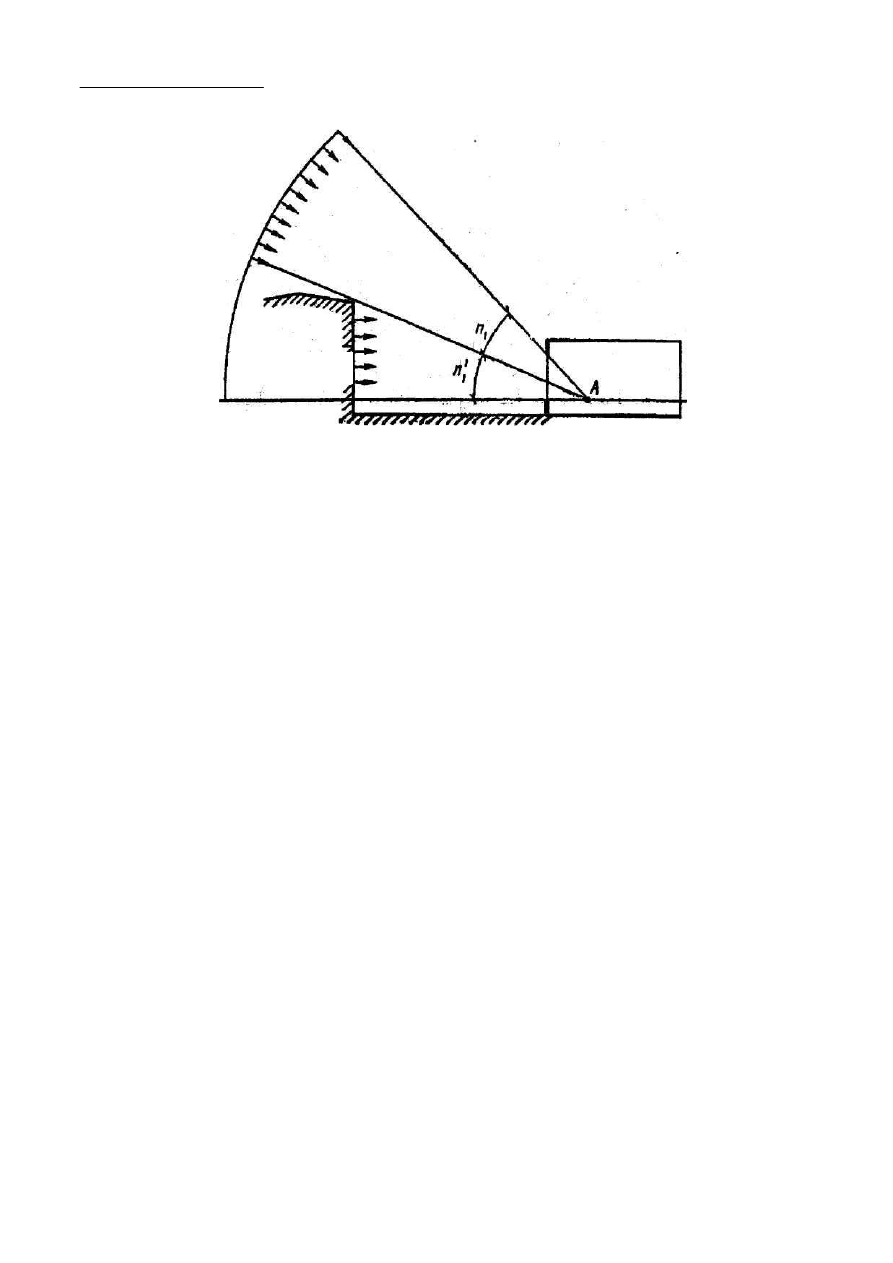

Рисунок Л.6 - Определение количества лучей п

1

, и п’

1

 от неба и от противостоящего здания),

проходящих через световые проемы в стене по графику I .

Подсчет количества лучей по графикам I и II проводится в следующем порядке:

а) график I накладывается на чертеж поперечного разреза помещения, центр графика О сов-

мещается с расчетной точкой А, а нижняя линия графика - со следом рабочей поверхности (рис. Л .4);

б) подсчитывается количество лучей п

1

,

проходящих через световые проемы;

в) отмечается номер полуокружности на графике I, проходящий через точку С

1

 - середину

светового проема

 {рис. Л.4);

г) график ІІ

 накладывается на план помещения так, чтобы его вертикальная ось и горизонталь,

номер которой соответствует номеру полуокружности по графику I, проходили через точку С

(рис.Л.5);

д) подсчитывается количество лучей n

2

 по графику II, проходящих через световые проемы;

е) определяется геометрический коэффициент естественной освещенности по формуле (Л.9).

Подсчет лучей, отраженных от противостоящего здания п'

1

и п'

2

и проходящих через световой

проем, производится по графикам I и II аналогично (рис. Л.6).

Геометрический коэффициент естественной освещенности в какой-либо точке помещения при

верхнем освещении ε

в

определяется по формуле

ε

в

 = 0,01(n

3

n

2

) ,

(Л. 11)

где n

3

- количество лучей по графику III, проходящих от неба в расчетную точку через световые

проемы на поперечном разрезе помещения;

n

2

  -  количество  лучей  по  графику  II,  проходящих  от  неба  в  расчетную  точку  через  световые

проемы  на  продольном  разрезе  помещения  (в  случае  нескольких  световых  проемов  n

3

и  п

2

опре-

деляются в отдельности для каждого проема, а потом произведение(n

3

.

n

2

 ) суммируется).

Подсчет количества лучей по графикам III и II ведется в следующем порядке:

а)  график III накладывается на чертеж поперечного разреза помещения, центр графика О

совмещается с расчетной точкой Б, а нижняя линия графика III - со следом рабочей поверхности;

б) подсчитывается количество лучей n

3

, проходящих от неба в расчетную точку Б через световые

проемы (рис. Л.7);

Противостоящее
здание

ДБН В.2.5-28-2006 С. 75

в) отмечается номер полуокружности на графике III, проходящей через точку С

2

- середину

светового проема;

г)  график II накладывается на чертеж продольного разреза помещения так, чтобы его вер-

тикальная ось и горизонталь, номер которой отвечает номеру полуокружности по графику III,
проходили через точку С

2

 (рис. Л.8);

д) подсчитывается количество лучей n

2

по графику II, проходящих от неба через световые

проемы;

е) определяется геометрический коэффициент естественной освещенности по формуле (Л.11).

Рисунок Л.7 - Определение количества лучей п

3

, проходящих через световые проемы

при верхнем освещении по графику III.

Рисунок Л.8 - Определение количества лучей п

2

, проходящих через световые проемы

при верхнем освещении по графику II.

Уровень рабочей поверхности
