585

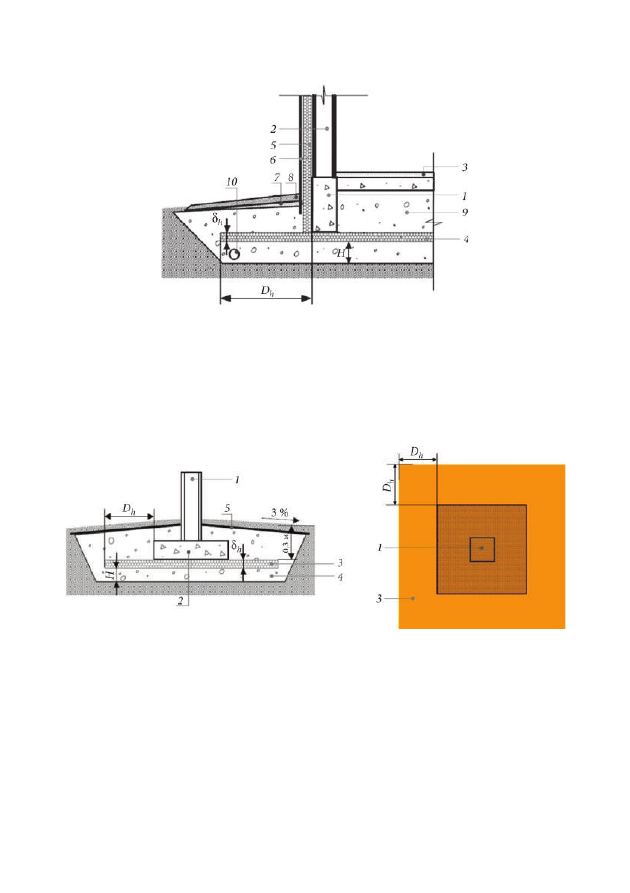

Рис. 5.111. Схема укладки теплоизоляции в фундаментах зданий

с переменным режимом эксплуатации:

1 — фундамент; 2 — стена здания;

3 — пол здания; 4 — горизонтальная теплоизоляция (XPS плиты);

5 — вертикальная теплоизоляция (XPS плиты); 6 — защитный слой;

7 — песчаная подготовка под отмостку; 8 — асфальтовая или бетонная

отмостка; 9 — непучинистый грунт; 10 — дренаж

Рис. 5.112. Схема укладки теплоизоляции в фундаментах отдельно стоящих

опор:

1 — опора; 2 — фундамент; 3 — теплоизоляционный слой из XPS плит;

4 — песчано-гравийная смесь; 5 — водоупорный слой

Если у отапливаемых зданий имеются холодные пристройки, напри-

мер террасы, крыльца, то теплоизоляционной юбке придается форма,
показанная на рис. 5.114, а ширина юбки увеличивается на ширину при-
стройки. При этом ее параметры D

h

 и δ

h

 принимаются как для неота-

пливаемого здания.

586

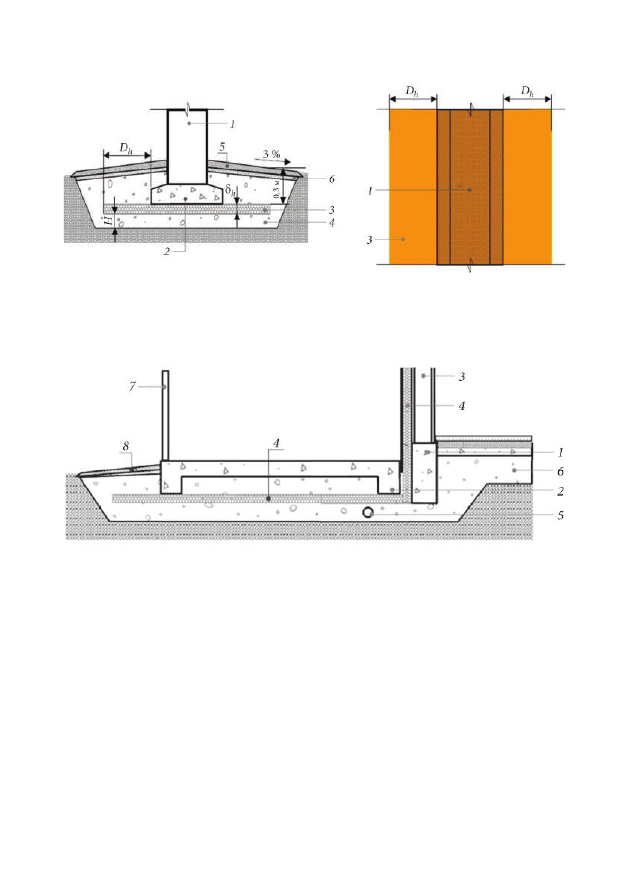

Рис. 5.113. Схема укладки теплоизоляции при устройстве ленточной опоры:

1 — ленточная опора; 2 — фундамент; 3 — теплоизоляционный слой из XPS плит;

4 — песчано-гравийная смесь; 5 — отмостка; 6 — песчаная подготовка под отмостку

Рис. 5.114. Сопряжение отапливаемого здания с холодной пристройкой:

1 — фундамент существующего здания; 2 — фундамент пристройки; 3 — стена

существующего отапливаемого здания; 4 — теплоизоляционный слой из XPS плит;

5 — дренаж; 6 — песчано-гравийная смесь; 7 — стена пристройки; 8 — отмостка

Для защиты вертикальной изоляции от механических повреждений,

атмосферных воздействий, УФ-излучения и обеспечения долговечности
конструкции устанавливают светонепроницаемое и стойкое к атмос-
ферным воздействиям защитное покрытие, например хризотилцемент-
ные листы. Защитное покрытие заглубляется в грунт на 15 см.

Для защиты горизонтальной теплоизоляционной юбки от механиче-

ских повреждений также предусматривают специальные покрытия, ко-
торые могут быть изготовлены на основе цементно-волокнистых плит

587

либо других материалов, предназначенных для использования в грунте.
Защитный слой располагается на верхней поверхности теплоизоляци-
онных XPS плит [24].

5.7.2. Малозаглубленный фундамент

 «Утепленная шведская плита»

Малозаглубленный фундамент «Утепленная шведская плита»

(УШП) представляет собой монолитный железобетонный теплоизоли-
рованный малозаглубленный фундамент, объединяющий в один кон-
структивный элемент собственно фундамент, пол 1-го этажа (либо пол
по грунту), инженерные коммуникации и систему отопления 1-го этажа
(рис. 5.115).

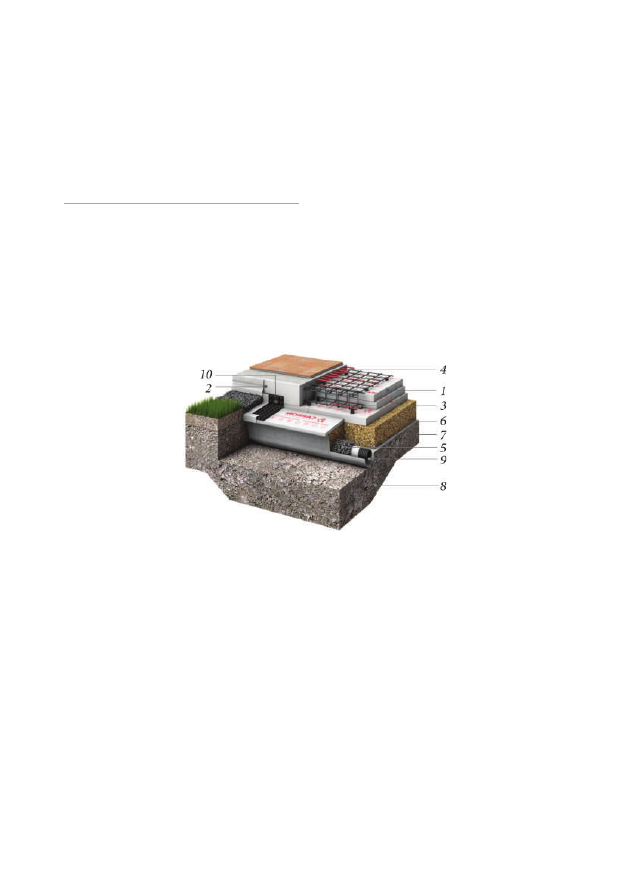

Рис. 5.115. Малозаглубленный фундамент «Утепленная шведская плита»:

1 — XPS плиты ТЕХНОНИКОЛЬ CARBON ECO SP; 2 — бетонная конструкция

фундамента; 3 — арматура; 4 — система водяного обогрева пола; 5 — гравийная

обсыпка; 6 — песчано-гравийная подготовка; 7 — геотекстиль; 8 — грунт основания;

9 — дренажная труба; 10 — профилированная мембрана PLANTER

Поскольку фундамент УШП представляет собой плоскую конструк-

цию, то давление на грунт распределено равномерно, а дополнительные
перекрестные ребра жесткости создают конструкцию, достаточно
устойчивую к знакопеременным нагрузкам, возникающим при замора-
живании, оттаивании и просадке грунта. Благодаря этому УШП может
применяться на любом типе оснований: пучинистых, песчаных, супес-
чаных, суглинистых, глинистых, водонасыщенных и слабонесущих
грунтах [24].

588

Морозоустойчивость УШП достигается за счет устройства теплоизо-

ляции, которая состоит из XPS плит, расположенных в один слой вер-
тикально по периметру фундамента и нескольких слоев в основании.

Применение экструзионного пенополистирола марки ТЕХНОНИ-

КОЛЬ CARBON ECO SP в конструкции УШП исключает промерзание
почвы под фундаментом, и железобетонная плита с сетью инженерных
коммуникаций находится в оптимальном тепло-влажностном режиме,
что позволяет использовать данную конструкцию в районах сурового
климата и с распространением вечной мерзлоты.

Экструзионный пенополистирол долговечен, обладает высокой

прочностью на сжатие. Важно отметить, что именно высокая прочность
на сжатие при 2%-ной линейной деформации является основной харак-
теристикой XPS (вместо стандартной прочности при 10%-ной линейной
деформации), поскольку именно при 2%-ной деформации возможно
определить наименьшую осадку. Кроме того, экструзионный пенополи-
стирол не гниет, не впитывает влагу, в отличие от гранулированного
пенополистирола (ПСБ, ПСБ-С) устойчив к грызунам. Основные физи-
ко-механические характеристики экструзионного пенополистирола
марки ТЕХНОНИКОЛЬ CARBON ECO SP приведены в табл. 5.30.

Таблица 5.30

Физико-механические характеристики пенополистирола

ТЕХНОНИКОЛЬ CARBON ECO SP

Показатель

Значение

показателя

Прочность на сжатие при 10%-ной линейной деформации,
кПа, не менее

400

Прочность на сжатие при 2%-ной линейной деформации, кПа,
не менее

200

Теплопроводность при (25±5)°С, Вт/(м·°С), не более

0,029

Теплопроводность в условиях эксплуатации «А» и «Б»,
Вт/(м·°С), не более

0,034

Группа горючести

Г4

Водопоглощение, %, не более

0,2

Коэффициент паропроницаемости, мг/(м·ч·Па)

0,011

Удельная теплоемкость, кДж/(кг·°С)

1,45

589

Показатель

Значение

показателя

Предел прочности при изгибе, МПа, не менее

0,30

Плотность, кг/м

3

, не менее

26—32

Температура эксплуатации, °С

–70...+75

Размеры: длина×ширина×толщина, мм

2360×580×100

Области применения системы «Утепленная шведская плита»

УШП рекомендуется применять:
•  для зданий высотностью 1—2,5 этажа;
•  с бетонными стенами в несъемной опалубке, деревянными, брусо-

выми, кирпичными и любыми другими типами стен коттеджного и
малоэтажного строительства;

•  с перекрытиями из железобетонных плит, монолитными, по дере-

вянным балкам.

При проектировании зданий по технологии УШП необходимо про-

вести расчет прочности грунтов и конструкции фундамента.

Преимущества системы УШП по сравнению с другими видами

малозаглубленных фундаментов

1. Система объединяет несколько конструктивных элементов разно-

го функционального назначения: конструкцию фундамента и пола пер-
вого этажа, а также уменьшает количество необходимых строительных
операций, сокращая сроки строительства.

2. Плиты из экструзионного пенополистирола, укладываемые в ос-

нование фундамента, выполняют двойную функцию: утепляют грунт
под плитой и полы внутри помещения. При этом утепление грунта под
плитой исключает морозное пучение, а утепление пола препятствует
проникновению холода в помещение.

3. Закладываемые в плиту трубы теплого пола превращают ее в ото-

пительный прибор. В доме с удельными теплопотерями не более 70—
100 Вт/м

2

 такой теплый пол способен стать основным источником ото-

пления, исключающим необходимость установки радиаторов отопле-

Таблица 5.30 (окончание)
