в ее составе ремонтной инъекционной системы. Ремонтная система со-
стоит из инъекционных трубок и инъекционных штуцеров. Зонирова-
ние гидроизоляции необходимо для локализации протечек в случае их
возникновения. Благодаря системе гидроизоляционных шпонок вода не
может свободно перемещаться между гидроизоляцией и конструкцией,
а остается в ограниченной гидрошпонками секции. Обнаружить и
устранить такую протечку значительно проще, чем в отсутствие систе-
мы секционирования. При ремонте через инъекционную систему к по-
врежденному участку гидроизоляции подаются специальные ремонт-
ные полимерные составы, которые заполняют секцию, полимеризуются
и восстанавливают целостность гидроизоляции.

Для секционирования гидроизоляции обычно применяются профи-

лированные ПВХ шпонки EC-220-3. В некоторых случаях для зонирова-
ния гидроизоляции по фундаментным стенам и плите покрытия при-
меняется клеевая гидрошпонка ТЕХНОНИКОЛЬ.

Защита гидроизоляции от механических повреждений на горизон-

тальной поверхности обеспечивается иглопробивным геотекстилем
плотностью 500 г/м

2

, полиэтиленовой пленкой толщиной 200 мкм и за-

щитной цементно-песчаной стяжкой. На вертикальных поверхностях
защитными слоями служат иглопробивной геотекстиль плотностью
500 г/м

2

и профилированное полотно PLANTER standard или PLANTER geo.

Система ТН-ФУНДАМЕНТ Эксперт

Система ТН-ФУНДАМЕНТ Эксперт (рис. 5.105) применяется для за-

щиты подземных сооружений с эксплуатируемыми или жилыми поме-
щениями в глинистых и суглинистых грунтах при наличии грунтовых
вод, расположенных выше уровня фундаментной плиты.

В данной системе в качестве гидроизоляционного материала при-

меняются неармированные ПВХ мембраны LOGICBASE V-SL и
LOGICBASE V-ST. Так как система применяется в условиях водонасы-
щенных грунтов с высоким гидростатическим напором, в ней преду-
смотрено двухслойное гидроизоляционное покрытие с возможностью
вакуумного контроля ее герметичности. Также в системе предусмотрено
секционирование поверхности гидроизоляционного полотна на изо-
лированные сегменты с обустройством ремонтно-инъекционной систе-

576

мы. Это позволяет локализовать воду в пределах одного сегмента в слу-
чае повреждения обоих слоев гидроизоляционной мембраны и осуще-
ствить ремонт путем инъектирования в пространство между двумя
слоями мембран смеси на основе полиуретана, акрилатных полимеров
или безусадочного-водонепроницаемого раствора на основе портланд-
цемента. Ремонтный состав легко распределяется по всему простран-
ству «карты» между двумя слоями и восстанавливает герметичность
гидроизоляции.

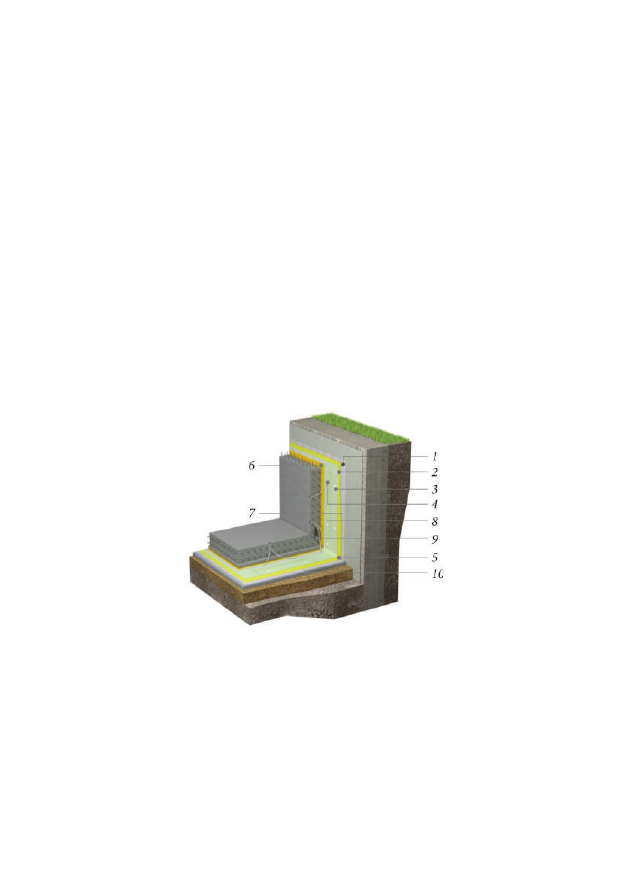

Рис. 5.105. Система ТН-ФУНДАМЕНТ Эксперт:

1 — геотекстиль

иглопробивной плотностью 500 г/м

2

; 2 — ПВХ мембрана LOGICBASE V-SL;

3 — ПВХ мембрана LOGICROOF T-РL; 4 — экструзионный пенополистирол

ХPS ТЕХНОНИКОЛЬ CARBON PROF; 5 — дренажная мембрана PLANTER geo;

6 — пленка полиэтиленовая; 7 — компенсатор из экструзионного

пенополистирола; 8 — ПВХ рондель; 9 — ПВХ гидрошпонка ВР-240;

10 — инъекционная трубка

В системе предусмотрено устройство разделительного слоя из гео-

текстиля между гидроизоляционным полотном и бетонным основани-
ем. Геотекстиль выполняет функции защитного материала, предохраня-
ющего гидроизоляционное покрытие от контакта с основанием и меха-
нического повреждения во время производства общестроительных
работ, а также обеспечивает скольжение гидроизоляционной мембраны
в случае деформации прилегающих бетонных конструкций.

577

Система ТН-ФУНДАМЕНТ Барьер Стена в грунте

Система ТН-ФУНДАМЕНТ Барьер Стена в грунте (рис. 5.106) приме-

няется для защиты подземных сооружений с эксплуатируемыми или жи-
лыми помещениями в песчаных грунтах при отсутствии подземных вод.

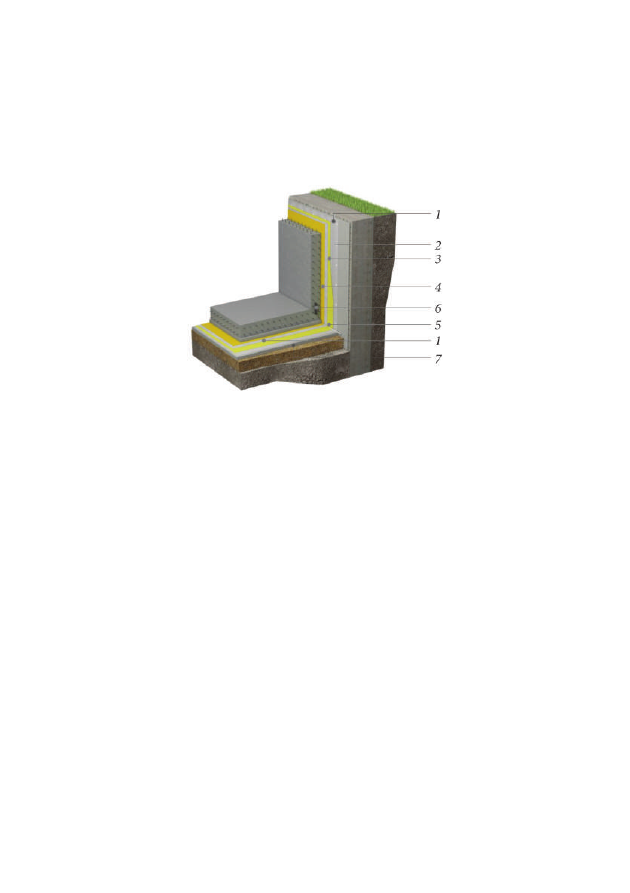

Рис. 5.106. Система ТН-ФУНДАМЕНТ Барьер Стена в грунте:

1 — геотекстиль иглопробивной плотностью 500 г/м

2

; 2 — ПВХ рондель;

3 — гидроизоляционная мембрана LOGICBASE V-SL;

4 — пленка полиэтиленовая; 5 — слой усиления из мембраны LOGICBASE V-SL;

6 — ПВХ гидрошпонка IC-240-2; 7 — бетонная подготовка

В данной системе в качестве гидроизоляционного материала при-

меняется двухслойная неармированная мембрана LOGICBASE V-SL. Ги-
дроизоляционная мембрана монтируется перед возведением несущей
конструкции по ограждению котлована типа «стена в грунте» на верти-
кали и по бетонной подготовке на горизонтали. Для подготовки осно-
вания ограждающей конструкции в системе предусмотрена выравнива-
ющая штукатурка цементно-песчаным раствором с последующей
укладкой геотекстиля. На горизонтальной плоскости гидроизоляцион-
ная мембрана защищается геотекстилем, полиэтиленовой пленкой и
цементно-песчаной стяжкой для предотвращения повреждений в про-
цессе монтажа арматурного каркаса. На вертикальной плоскости мем-
брана защищается геотекстильным полотном и полиэтиленовой плен-
кой толщиной не менее 0,2 мм, которая предотвращает контакт геотек-
стиля с известковым молочком.

Так как система применяется в песчаных грунтах, в которых отсут-

ствуют подземные воды или имеется один выраженный водоносный

578

горизонт, залегающий значительно ниже уровня фундаментной плиты,
в ней не предусмотрены возможность восстановления гидроизоляции
и разделение поверхности мембраны на изолированные секторы.

Система ТН-ФУНДАМЕНТ Проф Стена в грунте

Система ТН-ФУНДАМЕНТ Проф Стена в грунте (рис. 5.107) при-

меняется для защиты подземных сооружений с эксплуатируемыми или
жилыми помещениями в глинистых и суглинистых грунтах при нали-
чии подземных вод, расположенных на уровне либо выше уровня фун-
даментной плиты.

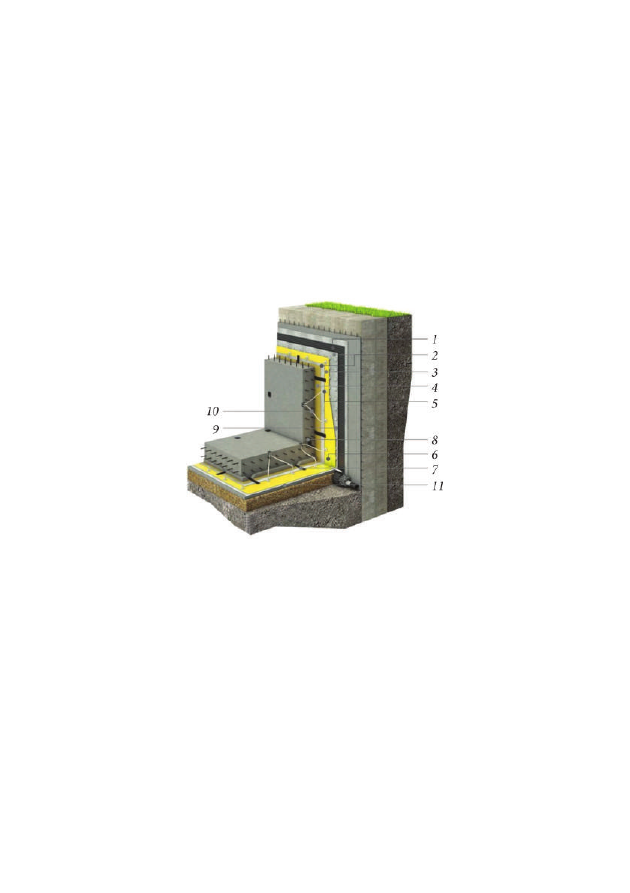

Рис. 5.107. Система ТН-ФУНДАМЕНТ Проф Стена в грунте:

1 — профилированная мембрана PLANTER geo; 2 — геотекстиль иглопробивной

плотностью 500 г/м

2

; 3 — гидроизоляционная мембрана LOGICBASE V-SL;

4 — пленка полиэтиленовая; 5 — инъекционный штуцер; 6 — слой усиления

из мембраны LOGICBASE V-SL; 7 — гидрошпонка EC-220-3;

8 — гидрошпонка IC-240-2; 9 — ПВХ рондель;

10 — инъекционные трубки; 11 — бетонная подготовка

В данной системе гидроизоляция выполняется из ПВХ мембраны

LOGICBASE V-SL с последующим делением на карты при помощи ПВХ
гидрошпонок. Это позволяет создать ремонтопригодную систему повы-
шенной степени надежности: при повреждении гидроизоляционной
мембраны влага локализуется в пределах одной карты.

В дальнейшем, при обнаружении протечки, через специальную си-

стему инъекционных штуцеров и пакеров, установленных на поверх-

579

ности гидроизоляционного полотна, в поврежденные карты закачива-
ются герметизирующие составы.

Односторонние ПВХ гидрошпонки привариваются горячим возду-

хом на поверхность ПВХ мембраны и замоноличиваются в железобе-
тонной фундаментной конструкции.

Разделительное геотекстильное полотно дополнительно защищается

полиэтиленовой пленкой толщиной не менее 0,2 мм, которая предотвра-
щает смещение и разрыв геотекстиля при укладке бетона и не допуска-
ет проникновения в него жидких компонентов бетонной смеси.

Система ТН-ФУНДАМЕНТ Эксперт Стена в грунте

Система ТН-ФУНДАМЕНТ Эксперт Стена в грунте (рис. 5.108) при-

меняется для защиты подземных сооружений с эксплуатируемыми или
жилыми помещениями в глинистых и суглинистых грунтах при нали-
чии грунтовых вод, расположенных выше уровня фундаментной плиты.

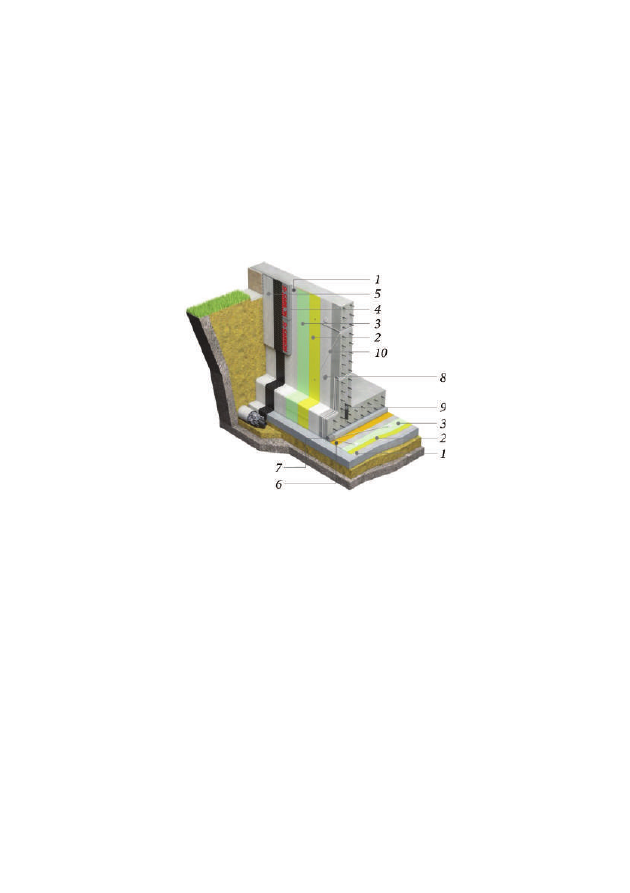

Рис. 5.108. Система ТН-ФУНДАМЕНТ Эксперт Стена в грунте:

1 — геотекстиль иглопробивной плотностью 500 г/м

2

; 2 — гидроизоляционная

мембрана LOGICBASE V-SL; 3 — гидроизоляционная мембрана LOGICBASE V-ST;

4 — инъекционный штуцер; 5 — слой усиления из мембраны LOGICBASE V-SL;

6 — пленка полиэтиленовая; 7 — ПВХ рондель; 8 — инъекционные трубки;

9 — гидрошпонка IC-240-2; 10 — бетонная подготовка

В данной системе в качестве гидроизоляционного материала исполь-

зуются неармированные ПВХ мембраны LOGICBASE V-SL и LOGICBASE
V-ST. Так как система применяется в условиях водонасыщенных грунтов
