Файл: Эколого-географический анализ и моделирование распространения биообъектов с использованием ГИС.pdf

Откройте

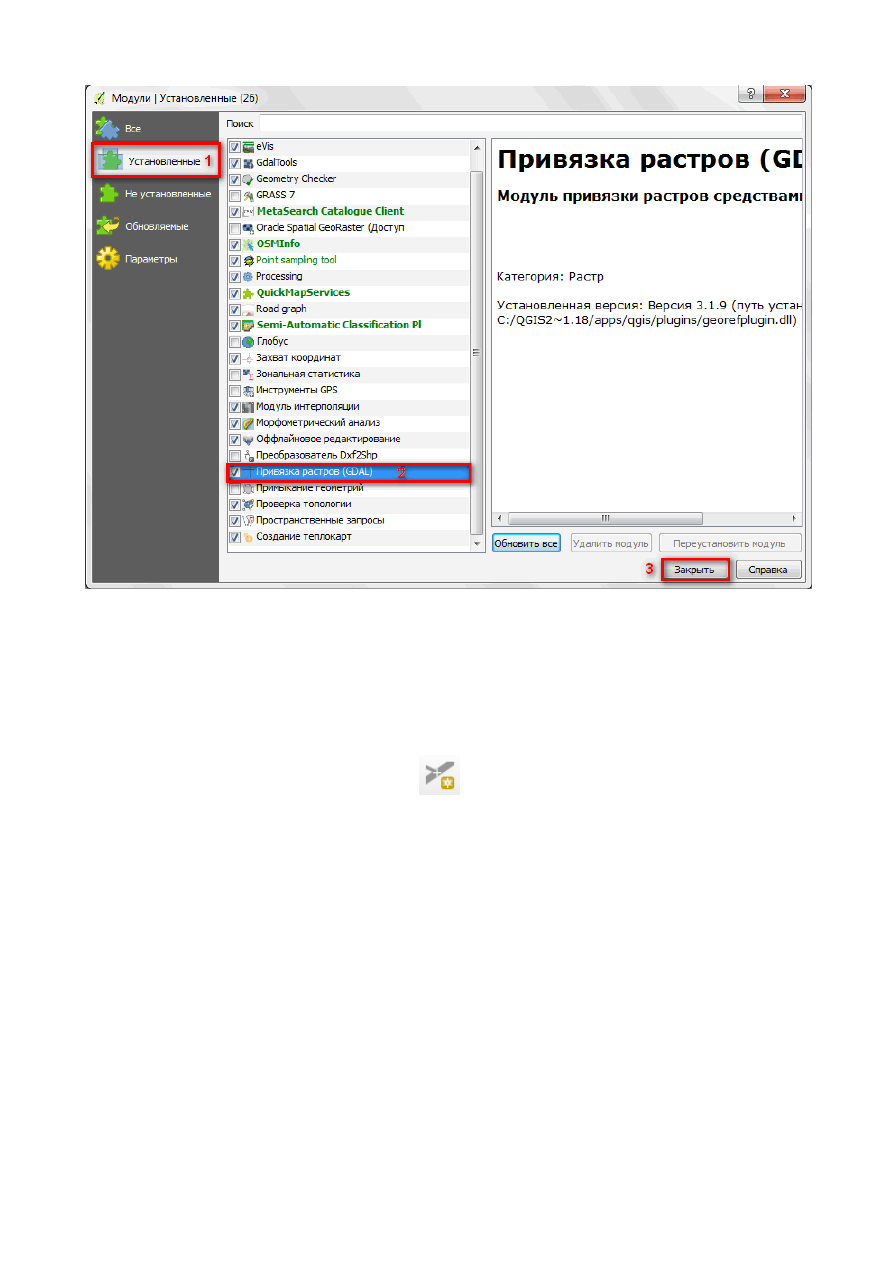

диалог Привязка

растров.

Откройте

растр

карты: Файл\Открыть

растр\Map_Fraxinus_excelsior.tif.  В  верхней  части  диалога  появится  растр.  Нижняя  часть
предназначена для отображения таблицы с опорными точками.

Для  корректной  привязки  рекомендуется  выбрать  не  меньше  4-х  точек,  расположенных

равномерно  по  растру  (ближе  к  углам).  Выбирайте  точки  таким  образом,  чтобы  вы  смогли  их
опознать  на  векторном  слое.  Это  могут  быть  выдающиеся  части  суши,  например,  мысы

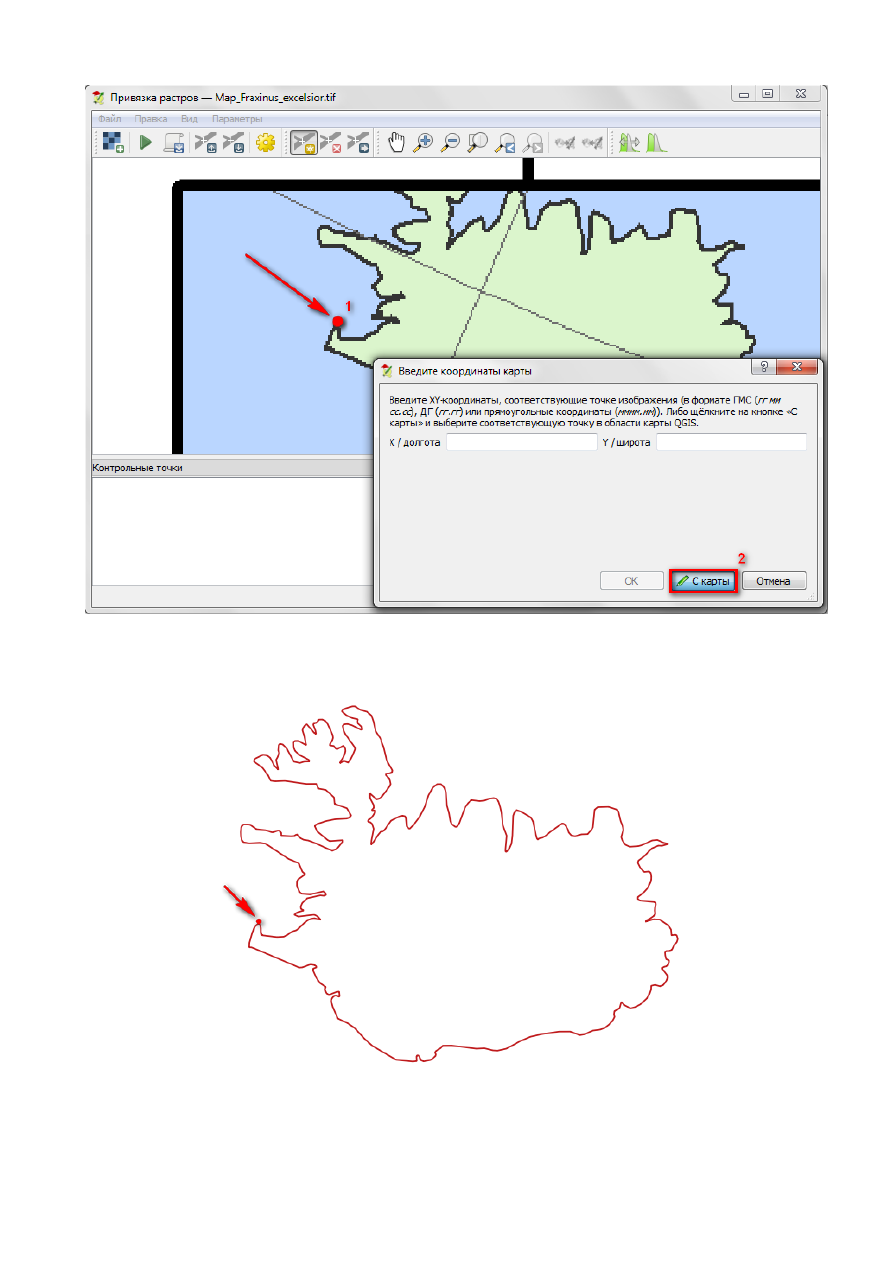

(1).  Выберите инструмент Добавить точку

. Наведите курсор  на первую точку и кликните

левой  кнопкой  мыши.  Появится  окно  ввода  координат  Введите  координаты  карты.
Координаты точек можно вводить вручную, например, ставя опорные точки в узлах пересечения
координатной сетки. Но мы используем другой вариант - возьмём координаты с подготовленного
нами ранее геопривязанного векторного слоя. Нажмите С карты (2). Диалог привязки свернётся,
и вам будет предоставлена возможность выбрать точку соответствия в области карты.

Приблизьтесь  к  соответствующей  точке  векторного  слоя  и  поставьте  опорную  точку,

кликнув на неё левой кнопкой мыши.

После  того,  как  вы  поставите  точку  на  опорной  карте,  перед  вами  снова  появится  диалог

привязки.  Поля  для  ввода  координат  будут  заполнены  значениями  Х  и  Y  –  соответственно

координатами  по  долготе  (X)  и  широте  (Y),  снятых  вами  с  опорной  карты.  Подтвердите  ввод,
нажав ОK.

В  нижней  части  диалога  в  таблице  появится  первая  введенная  вами  точка.  Аналогичным

образом  введите  остальные  3  точки.  Помните,  что  для  успешной  привязки  опорные  точки
должны быть расположены равномерно по растру, желательно в углах карты.

Далее  необходимо  задать  параметры  трансформации  растра: Параметры\Параметры

трансформации.

В

диалоге

в

группе Параметры

трансформации выбрать: Тип

трансформации – Полиномиальная

1 (1), Метод

интерполяции – Линейная

(2), Целевая

система  координат  - Europe_Equidistant_Conic(3). В  группе  настроек  Настройки  целевого
растра  укажите  название  и  путь  выходного  растра  (4).  Проверьте,  что  опция Открыть
результат в QGIS включена (5). ОК (6).

После  того,  как  закроется  диалог,  в  таблице  опорных  точек  в  последних  трёх  колонках

появятся ошибки привязки, рассчитанные в соответствии с выбранным методом трансформации.

Рекомендуем  контролировать  значения  ошибок  в  колонке Невязка с  тем,  чтобы  ещё  до

трансформации  растра  выявить  возможные  ошибки  в  выборе  опорных  точек  или  вводе
координат.  Если  ошибка  невязки  велика,  то  необходимо  уточнить  положение  точек.

Редактировать  положение  точек  можно  с  помощью  инструмента Переместить  точку

.

После его активации нужно навести курсор на точку и при зажатой левой клавише мыши начать
её перемещение.

Примечание.  Следует  отметить,  что  самое  сложное  при  геопривязке  карты  -  выявить

исходную проекцию геопривязываемой карты. Иногда исходную проекцию можно установить с
помощью  описания  к  карте.  Если  нет,  -  класс  проекций  при  достаточном  опыте
устанавливается  визуально,  а  более  точный  подбор  проекции  в  пределах  класса  может
осуществляться  методом  перебора  проекций  из  библиотеки.  При  этом,  критерием  точности
подобранной проекции может служить величина невязки в таблице опорных точек.

После  того,  как  все  точки  будут  установлены  и  отредактированы,  нажмите  на

кнопку

 для  привязки  растра.  Растр  должен  отобразиться  в  области  карты.  В  панели  слоёв

поменяйте  порядок  слоёв  таким  образом,  чтобы  векторный  слой  административных  границ  (1)
лежал на привязанном растре (2).

Качество привязки можно сравнить по тому, как ложатся границы независимого векторного

слоя  на  границы  карты,  а  также  по  значениям  координат  курсора  в  точках  пересечения
меридианов  и  параллелей  карты.  Для  этого  нужно  поменять  единицы  отображения  карты  с
метров  на  градусы.  Координаты  положения  курсора  отображаются  в  нижней  строке  области
карты.

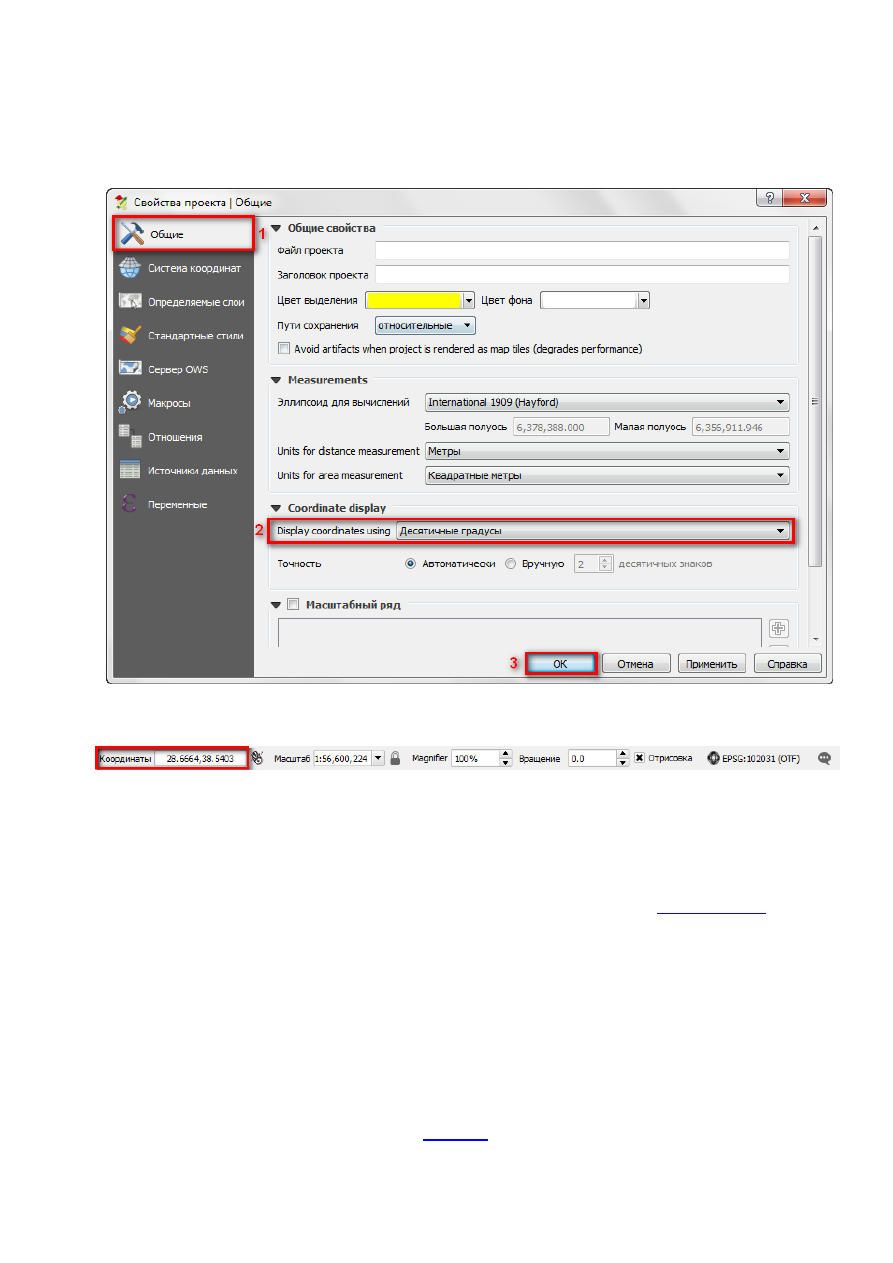

Для изменения единиц отображения карты с метров на градусы зайдите в диалог Проекты \

Свойства проекта. Перейдите на вкладку Общие (1). В группе настроек Coordinate Display для
опции Display Coordinates using поменяйте Map units

(метры) на Десятичные

градусы

(2). Нажмите OK (3).

Теперь мы можем видеть координаты в формате долгота/широта.

Наведитесь на какую-нибудь точку пересечения меридиана и параллели, заведомо посмотрев

на  значения  их  долготы  и  широты,  которое  можно  найти  за  рамкой  карты,  и  сверьтесь  с
координатами,  отображаемыми  в  нижней  строке  области  карты.  В  том  случае,  если  они  будут
совпадать до десятых градуса, - можно считать, что привязка выполнена успешно.

Другой способ привязки – привязка по координатной сетке –  описан в

приложении 4

.

Практикум 2.3. Векторизация областей интереса

Задание:

Получение векторной границы распространения вида.

Материалы для выполнения задания (

скачать

):
