16

Напишем теперь функцию-обертку, куда будем передавать объявлен-

ные аргументы. Перейдем в Фортран и создадим файл QS12R_wrapper.F.

#include "fintrf.h"

! Gateway routine
      subroutine mexFunction(nlhs, plhs, nrhs, prhs)

! Declarations
      implicit none

! mexFunction arguments:
      mwPointer plhs(*), prhs

(*)     ! массивы произвольного размера

      integer nlhs, nrhs

! Function declarations:
      mwPointer mxGetPr
      mwPointer mxGetData
      mwPointer mxCreateNumericArray
      integer mxIsClass
      integer mxClassIDFromClassName
      integer mexCallMATLAB
      integer mexPrintf

! Variables
      real RESULT, A, B, err   ! MATLAB

использует тип double, но мы исполь-

зуем single
      integer N, IERR, status, classid


mwPointer input(2), output(1)   ! массивы указателей

17


      character*120 line
      integer k

! Program
!-----------------------------------------------------------------------
!     Check for proper number of arguments.
      if(nrhs .ne. 5) then
         call mexErrMsgIdAndTxt ('MATLAB:QS12R_wrapper:nInput',
     +                           'Five inputs required.')
      elseif(nlhs .gt. 1) then
         call mexErrMsgIdAndTxt ('MATLAB:QS12R_wrapper:nOutput',
     +                           'Too many output arguments.')
      endif

!     Validate inputs

      if(mxIsClass(prhs(1), 'function_handle') .ne. 1) then
         call mexErrMsgIdAndTxt ('1st input argument must be a
     +                           function_handle')
      elseif(mxIsClass(prhs(2), 'single') .ne. 1) then
         call mexErrMsgIdAndTxt ('2nd input argument must be a single')
      elseif(mxIsClass(prhs(3), 'single') .ne. 1) then
         call mexErrMsgIdAndTxt ('3rd input argument must be a single')
      elseif(mxIsClass(prhs(4), 'single') .ne. 1) then
         call mexErrMsgIdAndTxt ('4th input argument must be a single')
      elseif(mxIsClass(prhs(5), 'int32') .ne. 1) then
         call mexErrMsgIdAndTxt ('5th input argument must be an int32')
      endif
! --------------------------------------------------------------------------

      input(1) = prhs(1)      !

копируем указатель на ссылку на функцию


      classid = mxClassIDFromClassName ('single

')     ! определяем класс аргу-

мента вычисляемой функции
      input(2) = mxCreateNumericArray (2, (/1,1/), classid

, 0)    ! создаем указа-

тель на аргумент, сюда потом будем записывать аргумент функции

!

у указателя prhs(2) надо взять еще указатель...

      call mxCopyPtrToReal4 (mxGetPr (prhs(2)), A,   1)      ! WARNING:

переменная должна быть REAL4
      call mxCopyPtrToReal4 (mxGetPr (prhs(3)), B,   1)      ! WARNING:

переменная должна быть REAL4

18

      call mxCopyPtrToReal4 (mxGetPr (prhs(4)), err, 1)      ! WARNING:

переменная должна быть REAL4
      call mxCopyPtrToInteger4 (mxGetPr (prhs(5)), N,   1)      ! WARNING

: пе-

ременная должна быть INT

      call QS12R (RESULT, A, B, ourfunc, err, N, IERR

)   ! выполнение функ-

ции, ради которой все и затевалось

      write (line, *) 'A number of nodes = ', N

! итоговое количество узлов для

заданной точности
      k = mexPrintf (line//achar(13))

      plhs(1) = mxCreateNumericArray (2, (/1,1/), classid

, 0)  ! в plhs(1) нет объ-

екта, надо его создать
      call mxCopyReal4ToPtr (RESULT, mxGetPr(plhs

(1)), 1)  ! запишем резуль-

тат на выход, не забываем о соответствии типов



! не забываем за собой убирать

      call mxDestroyArray (input (2))




CONTAINS                                                    ! подфункция-обертка

      real FUNCTION ourfunc (x)
          real x, out
          integer mexCallMATLAB

          call mxCopyReal4ToPtr (x, mxGetPr (input(2

)), 1)       ! мы присваиваем

х аргументу функции, которая в input(1)
          status = mexCallMATLAB (1, output, 2, input, 'feval')


call  mxCopyPtrToReal4  (mxGetPr  (output(1)),  out,  1)        !  достаем

значение функции
          ourfunc = out
          return
      END FUNCTION

      END SUBROUTINE

Теперь  в  рабочем  каталоге  Matlab  должны  находится  следующие

файлы

19

Скомпилируем МЕХ-функцию при помощи команды mex

>> mex QS12R_wrapper.F QS12R.FOR UTQS10.FOR

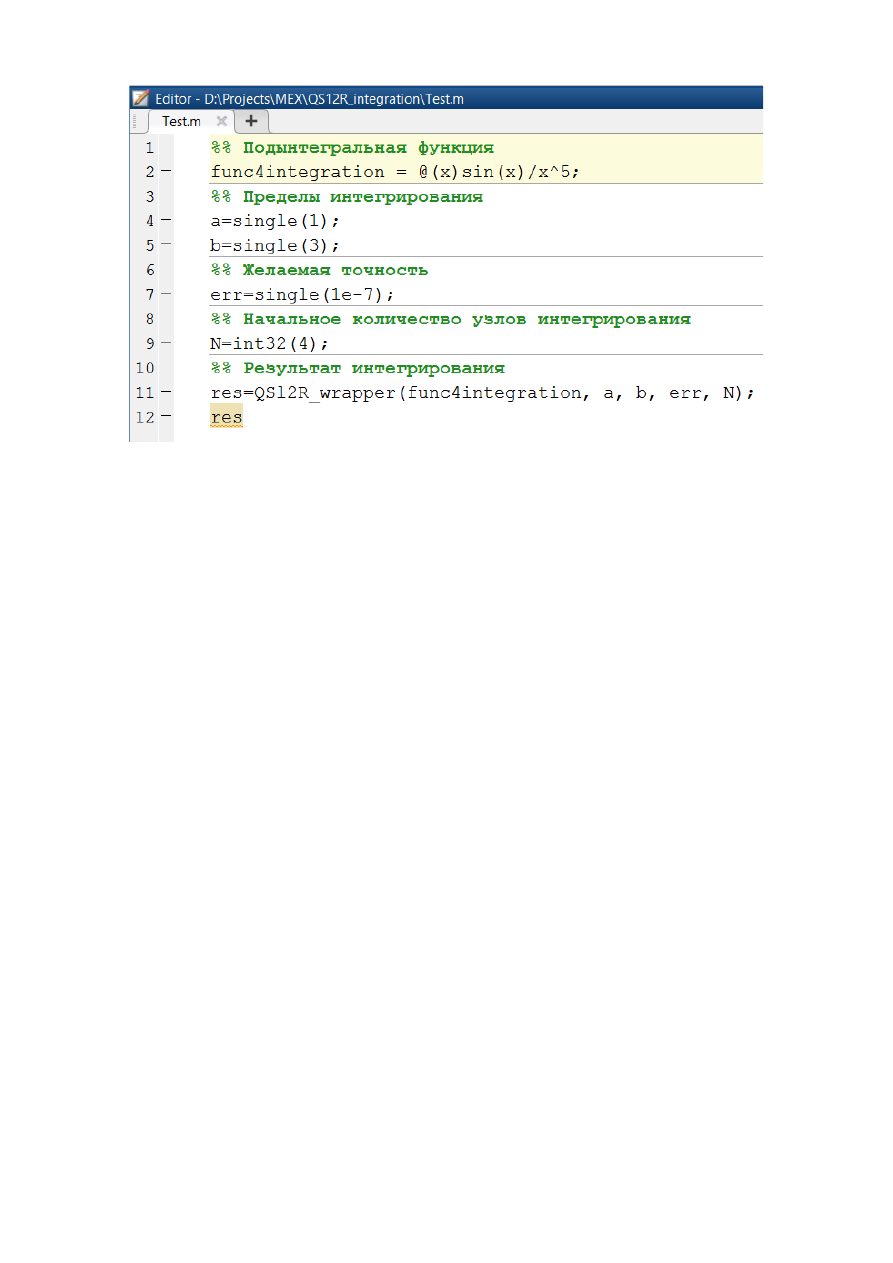

Теперь запуская на выполнение файл Test.m, можем получить иско-

мый результат

Работа с комплексными переменными

Использование процедуры на Fortran, оперирующей с комплексными

переменными,  требует  соответствующей  организации  обмена  данными  в

интерфейсной   процедуре.   Кроме   функции   mxGetPr,  придется исполь-

зовать mxGetPi, которая возвращает указатель на комплексную часть пер-

вого элемента массива. Получение и запись значения переменной по указа-

телю  производится  при  помощи  процедур  mxCopyPtrToComplex16  и
mxCopyComplex16ToPtr

, причем входным аргументом, кроме указателя на

вещественную, является еще и указатель на комплексную часть. При созда-

нии массива функцией mxCreateFull следует задать единицу в качестве тре-

тьего аргумента, поскольку предполагается хранение комплексных чисел.

Текст исходной процедуры на Fortran приведен в листинге 6.3, а отвечаю-

щая ей интерфейсная процедура – в листинге 6.4.

Листинг  6.3.  Процедура  сложения  комплексных  чисел  (файл

my

сsum.f)


      subroutine sum(a,  b

,   с)

С  Процедура sum складывает два комплексных числа
      complex

*16 а,  b,   с

с = а + b

      end


Листинг 6.4. Интерфейсная процедура mexFunction (файл myсsumg.f)

20


      subroutine mexFunction (nlhs, plhs, nrhs,

prhs)

C

Интерфейсная процедура для sum

C

Описание типов аргументов

      integer nlhs, nrhs, plhs(*), prhs(*)
C

Описание  типов  используемых  функций  из Matlab

API

      integer mxCreateFull, mxGetPr, mxGetPi
C

Описание типов указателей на используемые пере-

менные

      integer a_pr, b_pr, c_pr, a_pi, b_pi, c_pi
C

Описание типов используемых переменных

      complex*16  a, b

, с

C

Получение  указателей  на  вещественные  и  мнимые

части

C

первого и второго входных аргументов, с которыми

C

вызывается  МЕХ-функция,  указатели  хранятся  в

массиве

С  prhs, используются функции Matlab API
      a_pr = mxGetPr(prhs(l))
      a_pi = mxGetPi(prhs(1))
      b_pr= mxGetPr (prhs (2))
      b_pi = mxGetPi (prhs (2))

С  Запись значений первого и второго входных аргу-

ментов

С  с указателями a_pr, a_pi и b_pr, b_pi в пере-

менные

С  а и b при помощи процедуры Matlab API
      call mxCopyPtrToComplex16 (a_pr, a_pi, a, 1)
      call mxCopyPtrToCompiex16 (b_pr, b_pi, b, 1)

С  Вызов процедуры sum, которая заносит в

С  переменную с сумму а и b
      call sum(a,b,c)

С  Создание выходного аргумента — комплексного мас-

сива

С  размера один на один при помощи функции Matlab

API,

С  выходной аргумент есть указатель на массив
      plhs(l) = mxCreateFull (1, 1, 1)
      c_pr = mxGetPr(plhs(1))
      c_pi = mxGetPi (plhs (1))

С  Копирование значения с в массив с указателями

с_рг

С  (на вещественную часть) и c_pi (на мнимую часть)
