21

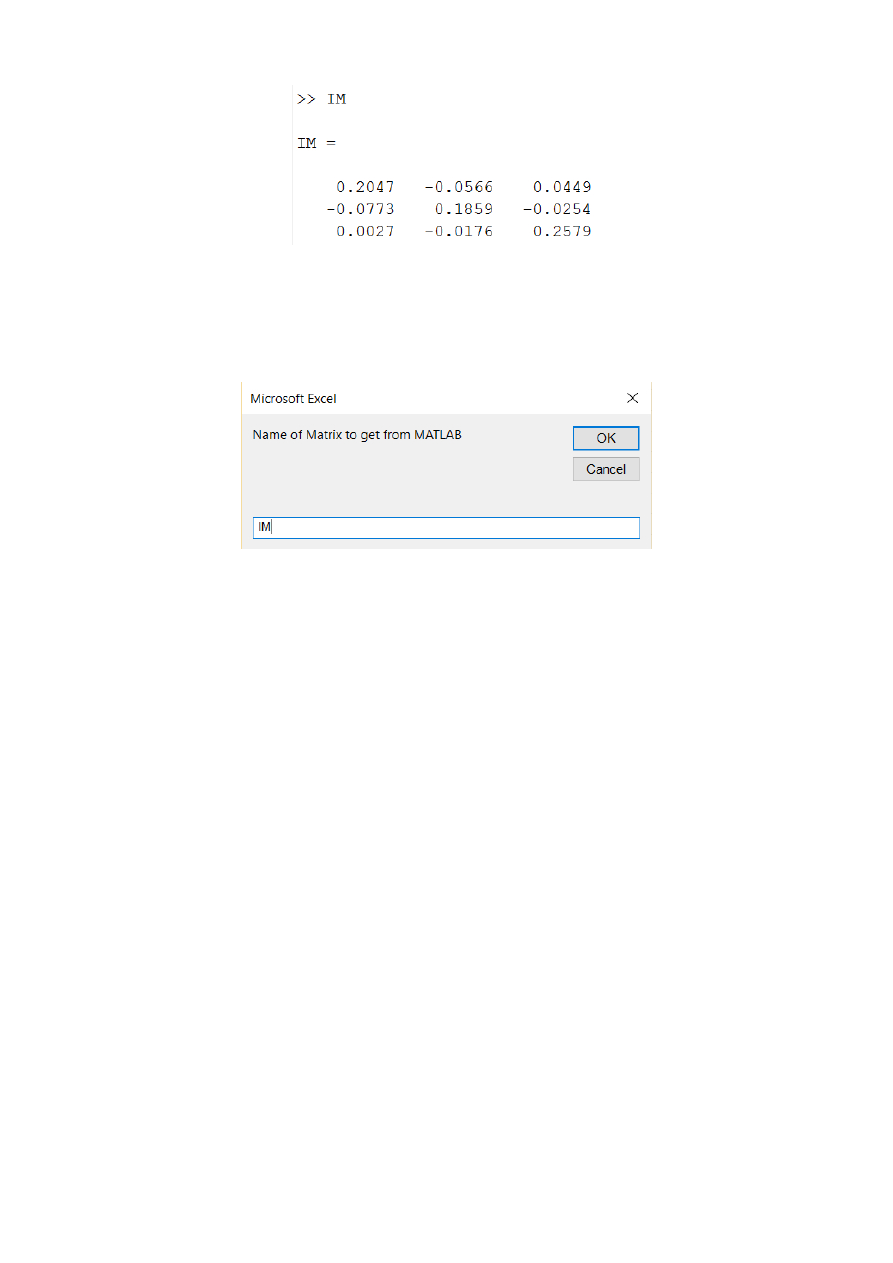

Вернемся в Excel, сделаем текущей ячейку A5 и нажмем кнопку Get

data from MATLAB

. Появляется диалоговое окно со строкой ввода, в ко-

торой требуется ввести имя переменной, импортируемой в Excel. В данном

случае такой переменной является IM.

Нажмем OK, в ячейки с A5 по С7 введены элементы обратной мат-

рицы.

Итак, для экспорта матрицы в Matlab следует выделить подходящие

ячейки листа Excel, а для импорта достаточно указать одну ячейку, которая

будет  являться  верхним  левым  элементом  импортируемого  массива.

Остальные элементы запишутся в ячейки листа согласно размерам массива,

переписывая содержащиеся в них данные, поэтому следует соблюдать осто-

рожность при импорте массивов.

Вышеописанный подход является самым простым способом обмена

информацией между приложениями – исходные данные содержатся в Excel,

затем экспортируются в Matlab, обрабатываются там некоторым образом и

результат импортируется в Excel. Пользователь переносит данные при по-

мощи кнопок панели инструментов Spreadsheet Link. Информация мо-

жет быть представлена в виде матрицы, то есть прямоугольной области ра-

бочего листа. Ячейки, расположенные в строку или столбец, экспортиру-

ются,  соответственно,  в  вектор-строки  и  вектор-столбцы  Matlab.  Анало-

гично происходит и импорт вектор-строк и вектор-столбцов в Excel.

Эти же операции можно осуществить путем аналогичных дополни-

тельных функций рабочего листа. Функция MLPutMatrix служит для по-

мещения  данных  из  ячеек  рабочего  листа  Excel  в  массив  рабочей  среды
Matl

ab. Аргументами данной функции являются имя переменной, заключен-

ное в кавычки, и диапазон ячеек Excel, относящихся к этой переменной. Об-

ратную  операцию  осуществляет  функция  MLGetMatrix,  при  этом  аргу-

ментами этой функции являются имя переменной рабочей среды MatLab с

22

данными, заключенной в кавычки, и диапазон ячеек Excel, где будут разме-

щены данные этой переменной, также заключенный в кавычки. Обращение

из  Excel  к  командам  Matlab  производится  при  помощи  функции
MLEvalString

, при этом команды задаются в качестве единственного ар-

гумента этой функции и заключаются в кавычки. Возможно задание строки

с несколькими командами, при этом команды разделяются точкой с запятой,

однако в кавычки берется вся строка, а не каждая команда в отдельности.

Рассмотрим решение предыдущего примера с использованием выше-

перечисленных  функций  рабочего  листа.  В  ячейку  E2  введем  функцию
=MLPutMatrix("M"; A1:C3)

, нажатие клавиши Enter приведет к вы-

полнению  данной  команды.  Далее  в  ячейку  E4  занесем  функцию
=MLEvalString("IM=inv(M)")

, после выхода из ячейки будет выпол-

нено обращение матрицы M и помещение результата в матрицу IM. Нако-

нец, поместим в ячейку E6 функцию =MLGetMatrix("IM";"A5:C7"),

после выполнения данной функции в ячейках с A5 по С7 Excel будут разме-

щены элементы обратной матрицы IM. Результаты данных операций приве-

дены ниже:

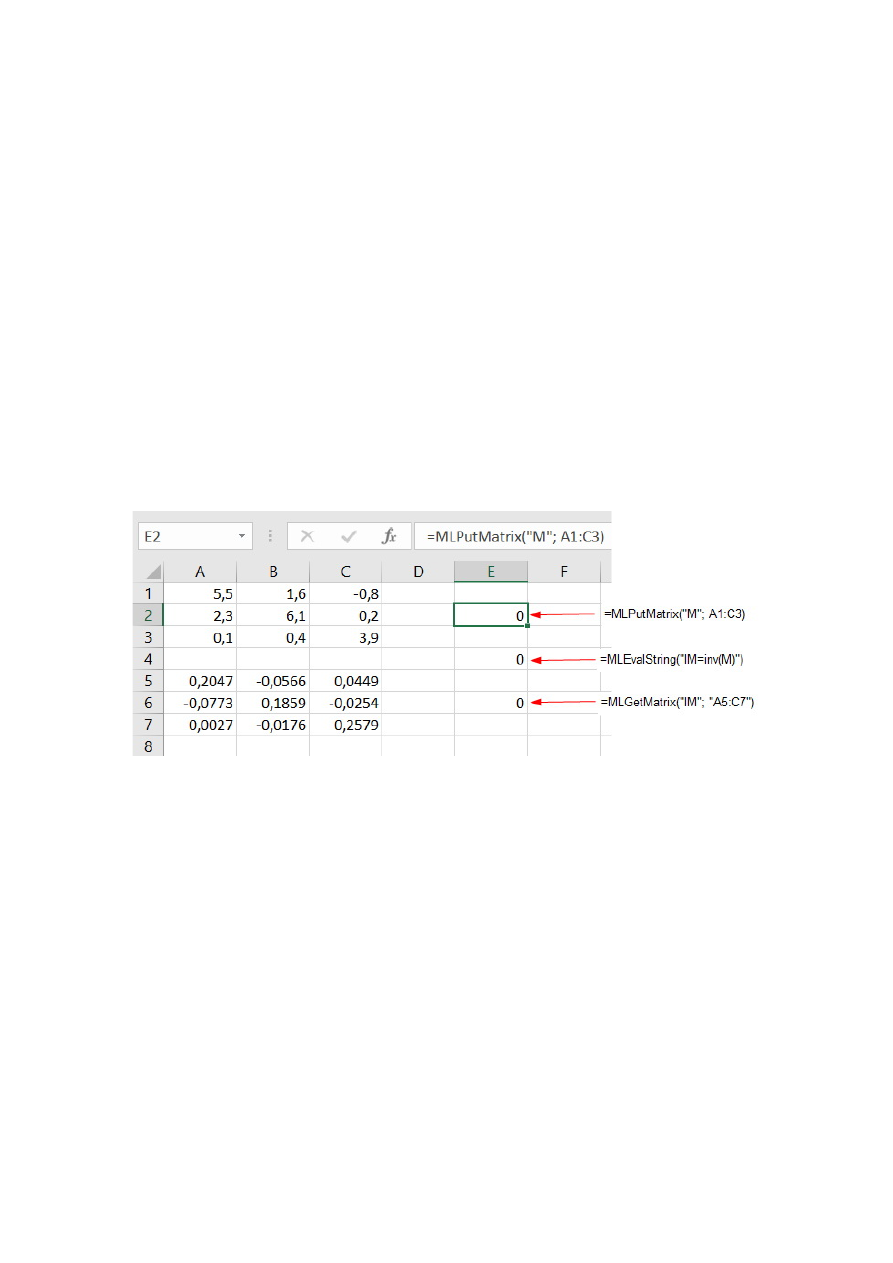

Как видно из скриншота, при выполнении указанных функций ра-

бочего листа MatLab в ячейках Excel E2, E4 и E6 при отсутствии ошибок

отображаются нули, в противном случае в ячейке отображается информа-

ция об ошибке.

При изменении содержимого исходного массива в Excel, а также

при  последующих  загрузках  электронной  таблицы  автоматической  ре-

калькуляции функций Matlab рабочего листа не происходит, за исключе-

нием функции MLPutMatrix. Для активизации ячеек, содержащих дан-

ные функции, следует поочередно сделать их текущими, нажать клавишу

F2 редактирования и затем клавишу Enter.
