Тема Установка компонентов на печатных платах
1. Компоненты для установки на печатных платах
Известны два основных варианта конструкций узлов на ПП:
– с использованием монтажных отверстий на ПП для установки компонентов, имеющих
выводы (традиционный монтаж),
– с установкой компонентов на поверхности ПП без применения монтажных отверстий
(поверхностный монтаж).
На практике встречается несколько различных вариаций конструкций узлов, среди
которых можно выделить характерные группы (рис. 1):
1. Тип I – на двух сторонах платы размещаются только поверхностно-монтируемые
компоненты, тип пайки на обеих сторонах – оплавление дозированно нанесенной припойной
пасты;
2. Тип II – с использованием на лицевой стороне поверхностно-монтируемых и
выводных, устанавливаемых в отверстия, на обратной стороне размещаются только пассивные
чип-компоненты, обратная сторона паяется волной припоя;
3. Тип III – на лицевой стороне только выводные компоненты, на обратной – только
пассивные чип-компоненты, вся плата паяется волной припоя.
Рисунок 1 – Вариации конструкций узлов
В зависимости от конструкции корпуса компонента и формы выводов можно выделить
три основных группы компонентов:
1. Поверхностно-монтируемые компоненты (surface mount component – SMC или surface
mount device – SMD). К этой группе относятся пассивные компоненты (резисторы,
конденсаторы, индуктивности) в корпусах, не имеющих выводов (0805, 0603, MELF), ИМ и
другие полупроводниковые приборы в базовых технологических корпусах SO, PLCC, OFP,
BGA, TAB, flip-chip, COB, DCA, а также компоненты, аналогичные по исполнению.
2. Выводные компоненты (Pin Through Hole – PTH или Through Hole Assembly – THA).
Группа включает традиционные пассивные и активные компоненты с осевыми (аксиальными) и
радиальными выводами, а также интегральные схемы в корпусах типа DIP (Dual in-line Package).
3. Нестандартные компоненты (Odd Form Component - OFC). К этой группе относятся
выводные компоненты, не вошедшие во 2 группу, и включающая в себя соединители, разъемы,
трансформаторы, колодки, держатели, экраны и т.д. Группа является самой динамичной, так как
усилиями производителей ряд нестандартных компонентов либо становятся поверхностно-
монтируемыми, либо переходят в категорию стандартных аксиально-радиальных.
Пассивные компоненты для поверхностного монтажа изготавливаются в двух
модификациях: в виде цилиндра (тип MELF – Metal Electrode Face bonding) и чипа
(параллелепипеда).
Внешний вид чип-резистора для поверхностного монтажа приведен на рис. 8.2. Его
конструкция представляет собой прямоугольный параллелепипед с металлизированными
боковыми поверхностями, которые играют роль внешних выводов и используются для пайки.
На поверхность керамической подложки наносится методами толстопленочной технологии
резистивная пленка, которая и выполняет функции резистора.
Стандартное обозначение пассивных чип-компонентов состоит из 4 цифр, несущих
информацию о размере компонента, например: 0402 – длина компонента 4 миллидюйма, ширина
2 миллидюйма. Для большинства пассивных компонентов принята дюймовая система
обозначения их корпусов. Общемировое потребление чип-компонентов быстро растет.
Основная тенденция – уменьшение размеров, однако прогресс в этом направлении постепенно
замедляется из-за увеличения стоимости компонента с уменьшением его размера, а также из-за
потери коэффициента воспроизводимости многих сборочных систем при переходе, к примеру,
от чипов 0402 к 0201.
Керамические чип-конденсаторы представляют собой структуру из чередующихся
диэлектрических слоев керамики и металлических пленок, замыкающихся на боковые выводы-
электроды. Внешне они мало отличается от чип-резисторов. Из-за многослойной структуры
керамические конденсаторы восприимчивы к тепловому удару, поэтому скорость
предварительного нагрева при пайке не должна превышать 2 °С/сек., а разница температур
между конденсатором и ванной с расплавленным припоем не должна превышать 100°С.
Примерно в таком же виде изготавливаются и другие компоненты: индуктивности,
танталовые конденсаторы, а также некоторые типы диодов. Большое разнообразие видов и
номиналов компонентов при небольшом различии конструкций их корпусов имеет важнейшее
значение, поскольку позволяет использовать унифицированное оборудование для установки
компонентов на поверхность ПП.
Интегральные компоненты. Значительно большее разнообразие конструкций
корпусов наблюдается у микросхем. Можно выделить 4 типа корпусов:
1. С вертикальными выводами, расположенными перпендикулярно плоскости корпуса
ИМ (DIP, PGA).
2. С плоскими выводами, выходящими параллельно корпусу ИМ (Flat Pack – SO, PLCC,
QFP, TAB).
3. Безвыводные корпуса (металлизация контактных площадок на боковых стенках
корпуса - LCCC).
4. С шариковыми выводами на нижней плоскости корпуса (BGA – Ball Grid Array, flip-
chip).
Конструкция корпусов ИМ первой группы характерна для традиционного монтажа,
поскольку требует наличия на плате установочных отверстий, в которые микросхема
запаивается, или так называемых «кроваток» - установочных панелей, в которые микросхема
вставляется без пайки.

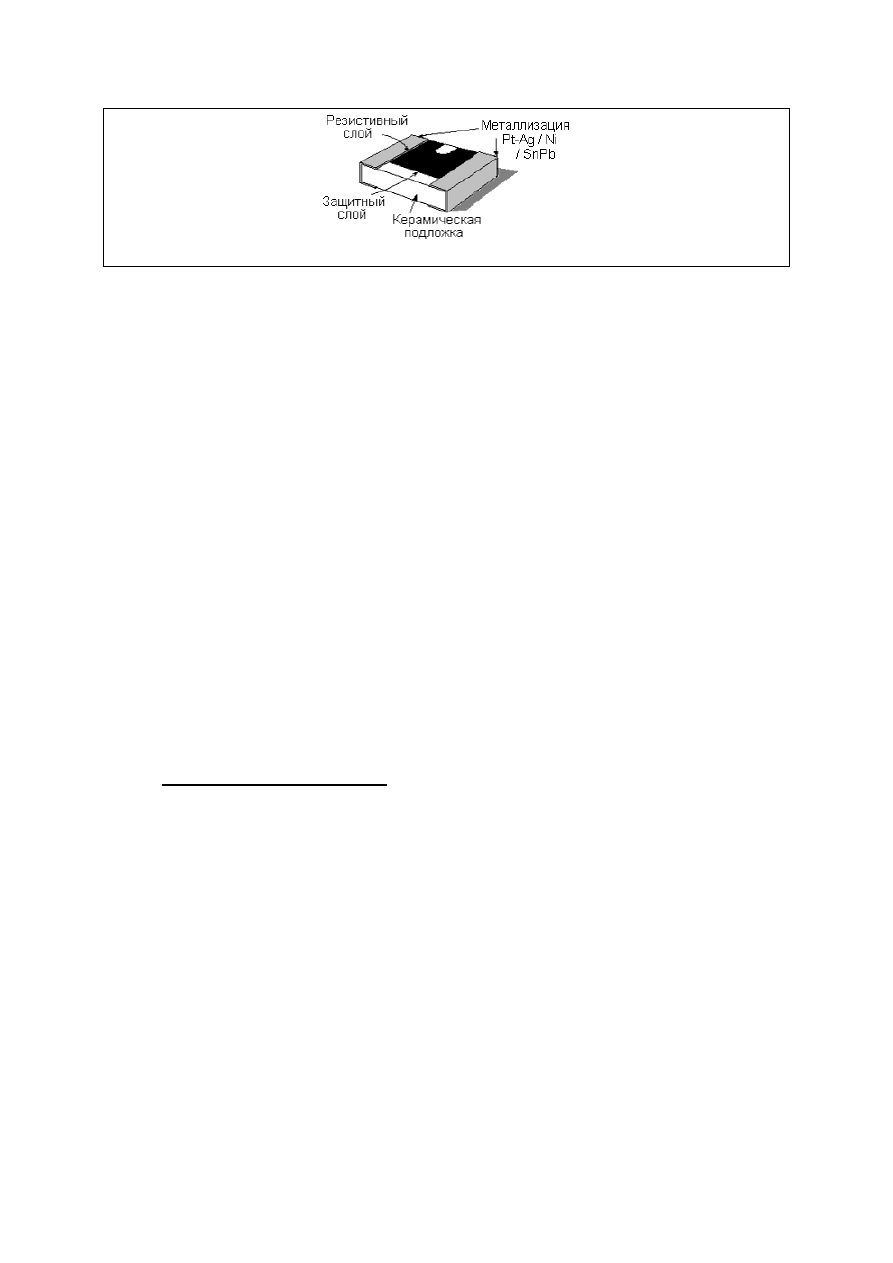

Рисунок 2 – Внешний вид чип-резистора
Корпуса DIP изготавливаются с шагом выводов 2,5 мм, количество выводов от 16 до 64,
масса от 1 до 12 г. Корпуса PGA применяются для микропроцессоров и ИМ высокой степени
интеграции. Как правило, они весьма дороги и устанавливаются в «кроватки» (socket). Шаг
между выводами не менее 2,5 мм, количество выводов от 68 до 387. На корпусе могут
располагаться пассивные чип-компоненты для развязки электрических цепей. Корпуса PGA
изготавливаются из керамики или пластмассы и используются, как правило, с принудительным
охлаждением (вентилятор на верхней крышке). При большом количестве выводов микросхемы
имеют существенные массо-габаритные показатели (масса до 84 г, размеры до 66х66 мм).
Вторая группа корпусов (рис. 4) – самая распространенная, имеет много подвидов.
Отметим две разновидности группы.
1. Собственно FP – прямоугольная или квадратная плоская упаковка (QFP). Выводы
расположены с двух или четырех сторон, количество выводов – от 6 до 304, шаг выводов – от
1,27 мм до 0,25 мм, габариты корпуса на плате (длина и ширина) – от 5х5 мм (32 вывода при
шаге 0,5 мм) до 40х40 мм (304 вывода, шаг 0,5 мм).
Для QFP процесс нанесения припойных паст методами трафаретной печати на
контактные площадки ПП остается самым критическим процессом, вызывающим снижение
коэффициентов воспроизводимости сборочной системы. Это приводит к усложнению
относительно простых автоматических станков для трафаретной печати, поскольку в таких
автоматах не обойтись без автоматического оптического контроля количества и качества
нанесения припойной пасты. Особое внимание для этих корпусов уделяется аккуратному
обращению при формовке его выводов, тестировании и транспортировке на сборку: для шагов
выводов 0,635 мм и менее толщина выводов небольшая и они легко деформируются.
2. TAB (Tape Automated Bonding, или ТСР – Tape Carrier Package) – в технологии TAB
кремниевые кристаллы крепятся к полимерной ленте, на которую нанесены металлические
пленочные проводники, формирующие внутренние соединения выводов кристалла.
Присоединение выводов чипа к сборке следующего уровня (печатной плате) достигается при
помощи внешних выводов полимерной ленты. Для соединения внешних выводов TAB с
подложкой обычно используются методы контактной пайки, пайки горячим газом или лазерной
микросварки. Сборка очень компактна, высота не превышает 0,75 мм. 320-выводной корпус с
шагом выводов 0,25 мм весит не более 0,5 г и имеет габариты 24х24 мм. Для сравнения: 296-
выводной пластиковый QFP корпус весит 9,45 г. Технология TAB освоена ограниченным кругом
ведущих технологических фирм мира.

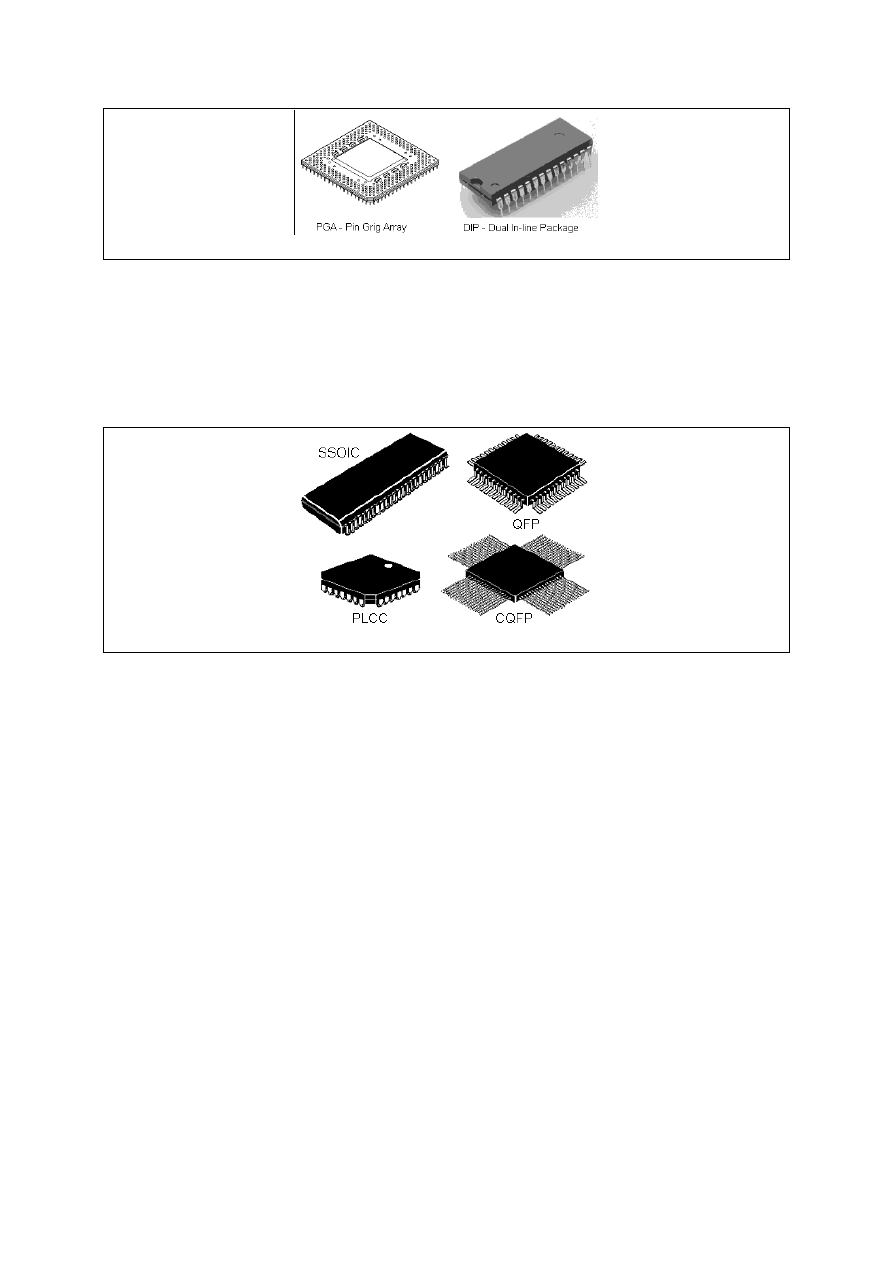

Рисунок 3 – Интегральные микросхемы
Рисунок 4 – Типы корпусов
Третий тип корпусов – LCC (безвыводные керамические или пластиковые
кристаллоносители, рис. 5). Выполняется корпус из пластика или керамики. Количество
выводов – от 5 до 84. Шаг выводов от 1,27 мм до 0,5 мм. Отсутствие выводов позволяет
увеличить плотность компоновки узлов. Несколько более затруднен контроль паяных
соединений корпуса с контактными площадками ПП, поскольку часть паяного соединения
находится под корпусом микросхемы. Кроме того, для корпусов больших размеров актуальными
становятся дефекты паяных соединений, вызванные усталостным разрушением металла припоя
из-за термоциклирования в процессе эксплуатации изделия.
Четвертый тип корпусов для ИМ (рис. 6) – компоненты BGA (Ball Grid Array –
шариковые выводы с матричным расположением) и технология CSP (Chip-Scale Packages),
флип-чип (flip chip). Отличительной чертой корпусов является наличие контактов на нижней
плоскости корпуса в виде шариковых выводов. Такая конструкция корпуса позволила увеличить
шаг выводов, и для большинства корпусов он составляет 1,0 или 1,27 мм, что упрощает разводку
проводников на ПП. Количество выводов корпуса от 36 до 2401, при этом габариты от 7х7 до
50х50 мм. Высота корпуса не превышает 3,5 мм. Кроме того, шариковые выводы на основе SnPb
сплава дали удивительное послабление технологам при выполнении операций установки
корпуса на плату: неточность попадания выводов на контактную площадку ПП может
составлять до 50%! Все дело в том, что при оплавлении припойной пасты на контактных
площадках во время пайки за счет сил поверхностного натяжения расплавленного припоя
происходит самоцентрирование корпуса микросхемы.
Недостатком корпусов типа BGA является затрудненный контроль операции пайки и
ремонт узлов. Для контроля соединений BGA в узле используются чаще всего рентгеновское
оборудование. В последние годы инфраструктура BGA развивалась стремительно, и сейчас
известно много видов этого типоразмера, включая пластиковые, керамические, металлические,
и другие, а также микро-BGA, напоминающие собой открытые кристаллы. BGA
предпочтительнее там, где количество каналов ввода/вывода ИС превышает 256.
CSP обычно определяется как компонент, размером не более чем на 20 % превышающий
размер самого кристалла (рис. 7). Первоочередными областями применения этих компонентов

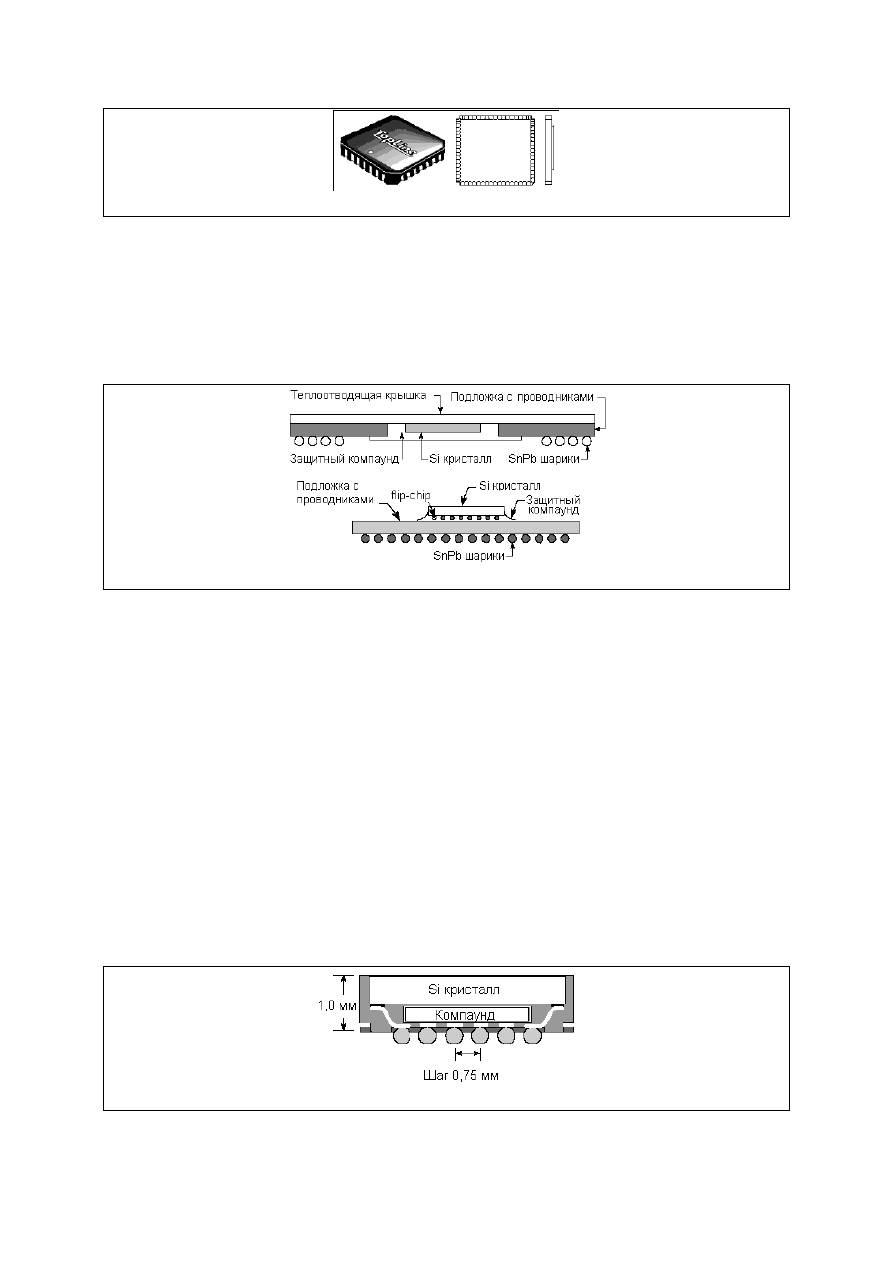

Рисунок 5 – LCC корпуса
Рисунок 6 – Компоненты BGA
Рисунок 7 – CSP компоненты
являются микросхемы памяти (особенно флэш), аналого-цифровые преобразователи,
процессоры цифровой обработки сигнала, а также микросхемы специального применения
(ASIC) и микропроцессоры.
Технология
флип-чип
представляет
собой
Si-кристалл,
непосредственно
устанавливаемый на коммутационную подложку узла (например, ПП) лицевой стороной вниз,
на которой выполнены внешние контакты в виде припойных шариков из более тугоплавкого
сплава, чем SnPb. Из-за того, что выводы формируются на кремниевом кристалле микросхемы,
шаг выводов является очень малым и составляет 0,152 мм, что приводит к усложнению ПП.
Преимущества технологии:
– экономия места на ПП;
– малые габариты и вес узла с такими компонентами;
– снижение стоимости материалов (у кристалла нет корпуса);
– сокращение длины электрических соединений, что обеспечивает лучшие
электрические параметры;
– меньшее количество соединений, что сокращает количество потенциальных точек
отказа и обеспечивает более эффективный отвод тепла.
Технология популярна в последние годы, но имеет и свои недостатки:
– дороговизна технологии формирования шариковых выводов у кристалла;
– чрезвычайно плотная разводка платы под посадочное место для флип-чипа, что
приводит к повышению расходов на изготовление платы;
– больший объем работы технологов по оптимальному выбору флюсующих веществ и
адгезивов в зависимости от вида флип-чипа, подложки и процесса;
– трудности контроля качества в технологии флип-чипов, а также ремонта плат с их
применением.
Нестандартные и выводные компоненты. Автоматизация сборки на платы
нестандартных компонентов весьма дорога из-за их малого количества на плате и большого
разнообразия типов конструкций. Однако последние годы автоматизация процессов, связанных
с нестандартными компонентами, развивается весьма активно, что приносит производителям
электронных модулей существенные преимущества. Быстро развивается инфраструктура
поддержки данного направления технологии. Разрабатываются новые типы корпусов, близкие
по формам к стандартным, которые способны выдерживать высокие температуры при пайке
оплавлением припойных паст. В последнее время электронная промышленность мира быстро
движется к установлению единых стандартов сборочно-монтажных технологий при
использовании нестандартных компонентов.
Сборочно-монтажные технологические процессы с применением традиционных
выводных компонентов стояли у истоков автоматизации сборки узлов РЭА. В свою очередь,
зарождение технологии монтажа на поверхность и ее бурный рост в 80-90-е годы породили
мнение о том, что компоненты с традиционными выводами доживают свой век. Однако
технология сборки выводных компонентов выжила перед лицом монтажа на поверхность,
показав себя достаточно конкурентоспособной по ряду важнейших факторов.
Инфраструктура технологии монтажа в отверстия гораздо проще и эффективнее, чем
технологии монтажа на поверхность. Это приводит к тому, что в развивающемся производстве
отраслевого технического обеспечения сборочные процессы всегда начинают с технологии
выводных компонентов, что выгодно и по экономическим причинам, поскольку электронные
изделия специального назначения в лучшем случае являются малосерийными с подавляющим
применением выводных компонентов.
В современной технологии сборки выводных компонентов можно отметить следующие
тенденции:
– она развивается в тех отраслях, где ощущается недостаток инвестиций, где низка
стоимость рабочей силы, и где квалификация операторов, обслуживающего персонала и
