Тема. Физико-технологические основы электрических

соединений

Качественные характеристики соединений определяются многими факторами, но во всех

случаях должны быть обеспечены:



Высокая надёжность и долговечность соединения.



Минимальное  омическое  сопротивление  в  зоне  контакта  и  его  стабильность  при

различных климатических воздействиях.



Максимально достижимая механическая прочность.



Минимальное значение основных параметров процесса контактирования (температуры,

давления, длительности выдержки и т.д.).



Возможность соединения разнообразных сочетаний материалов и типоразмеров.



Стойкость к термоциклированию.



В  зоне  контакта  не  должно  образовываться  материалов  вызывающих  деградацию

соединения.



Качество соединения должно контролироваться простыми и надёжными средствами.



Экономическая  эффективность и производительность процесса.

Основные методы выполнения электрических соединений обеспечиваются на основе:



пайки,



сварки,



соединения, основанные на пластической деформации контактируемых деталей,



соединения токопроводящими клеями.


Пайка  – это процесс соединения металлов в твёрдом состоянии путём введения в зазор

расплавленного  припоя,  взаимодействующего  с  основным  металлом  и  образующего  жидкую
металлическую  прослойку,  кристаллизация  которой  приводит  к  образованию  паяного  шва.
Паяные  соединения  очень  широко  применяют  при  монтаже  электронной  аппаратуры  из-за
низкого  и  стабильного  электрического  сопротивления,  универсальности,  простоты
автоматизации, контроля и ремонта. Однако методу пайки присущи и существенные недостатки:
высокая стоимость используемых цветных металлов и флюсов, длительное воздействие высоких
температур, коррозионная активность остатков флюсов, выделение вредных веществ.

Сварка – это процесс получения неразъёмного соединения материалов под действием

активирующей  энергии  теплового  поля,  деформации,  ультразвуковых  колебаний  или  их
сочетаний. По сравнению с пайкой она характеризуется следующими преимуществами: более
высокой  механической  прочностью  получаемых  соединений,  отсутствием  присадочного
материала,  незначительной  дозированной  тепловой  нагрузкой,  возможностью  уменьшения
расстояния между контактами. К недостаткам метода следует отнести: критичность при выборе
сочетаний  материалов,  увеличение  переходного  сопротивления  из-за  образования
интерметаллидов, невозможность группового контактирования соединений, сложность ремонта.

Соединения,  основанные  на пластической  деформации  контактируемых  деталей

проводов  или  выводов,  выполняются  в  холодном  состоянии.  Под  действием    значительных
механических  усилий,  приложенным  к  этим  элементам,  происходит  разрушение  оксидных
плёнок и образование надёжного вакуум-плотного соединения. Оно характеризуется  высокой
механической прочностью, низкой стоимостью, легко поддаётся механизации, не создаёт помех
в цепях низкого напряжения.

Соединение  токопроводящими  клеями  и  пастами  в  отличие  от  пайки  и  сварки  не

вызывает  изменения  структуры  соединяемых  материалов,  так  как  проводится  при  низких
температурах, упрощает конструкцию соединений и применяется в тех случаях, когда другие
способы  невозможны:  в  труднодоступных  местах,  при  ремонтных  работах  и  т.д.  Однако


background image

широкого  распространения  в  серийном  производстве  метод  не  получил  из-за  невысокой
проводимости, низкой термостойкости и надёжности соединений.



1Сварка

Процесс образования сварного соединения можно условно разделить на четыре стадии:



образование физического контакта между поверхностями материалов;



активизация контактных поверхностей;



объёмное развитие взаимодействия;



кристаллизация.

На  первой  стадии  сближаются  материалы  на  расстояние  порядка  10…100  нм,  при

котором  между  частицами  начинает  проявляться  физическое  взаимодействие,  обусловленное
силами Ван-дер-Ваальса.

На  второй  стадии  происходит  образование  на  поверхности  более  твёрдого  из

соединяемых  материалов  центров,  активных  в  химическом  отношении.  Активный  центр
упрощённо  –  это  частицы  со  свободными    валентностями,  которые  могут  возникнуть  при
разрыве  связей  в  кристалле,  в  местах  образования  дефектов.  Для  активизации  поверхностей
вводится  дополнительная  энергия:  тепловая,  деформации,  ультразвуковая.  При  сварке
плавлением  цепная  реакция  растекания  с  выделением  энергии  поверхностного  натяжения
увеличивает площадь контакта вокруг каждой точки взаимодействия.

С момента образования на контактных поверхностях активных центров наступает третья

стадия, при которой развивается взаимодействие соединяемых металлов как в плоскости так и в
объёме  зоны  контакта.  В  плоскости  контакта  оно  заканчивается  слиянием  очагов
взаимодействия,  что  является  необходимым  условием  возникновения  прочных  химических
связей между материалами
Процесс образования сварного соединения можно условно разделить на четыре стадии:

1. Образование физического контакта между поверхностями материалов.
2. Активизация контактных поверхностей. На этой стадии происходит образование на

поверхности  более  твёрдого  из  соединяемых  материалов  центров,  активных  в  химическом
отношении.  Для  активизации  поверхностей  вводится  дополнительная  энергия:  тепловая,
деформации, ультразвуковая. При сварке плавлением цепная реакция растекания с выделением
энергии  поверхностного  натяжения  увеличивает  площадь  контакта  вокруг  каждой  точки
взаимодействия.

3. Объёмное развитие взаимодействия. С момента образования на контактных

поверхностях активных центров наступает третья стадия, при которой развивается
взаимодействие соединяемых металлов как в плоскости так и в объёме зоны контакта.

4.  Кристаллизация.  Характерной  особенностью  кристаллизации  сварного  соединения

является  образование  зональной  структуры,  состоящей  из  ядра,  переходной  зоны  и
неизменяемой зоны основы.

Выделяют следующие виды сварки: термический, термомеханический, механический

виды.


1. Термическая сварка. К ней относятся виды сварки, осуществляемые плавлением под

действием различных видов энергии:


–  Электроннолучевая  сварка  основана  на  использовании  теплоты,  выделяемой  при

соударении электронов и атомов свариваемого металла, диаметр пятна нагрева 1мкм. Для охвата
больших  поверхностей  используется  сканирование  лучом  либо  позиционирование  деталей.
Применяется  для  герметизации  радиоэлектронных  устройств  в  металлостеклянных  корпусах.
Преимущества:  высокая производительность и время сварки 5мс, место сварки не нагревается.
Недостатки – высокая стоимость оборудования


–  Лазерная  основана  на  использовании  монохромного  когерентного  светового  луча  с

высокой  плотностью  энергии,  превращение  которой  в  теплоту  вызывает  оплавление


background image

свариваемых  материалов.  Диаметр  пятна  0,01мм.  Применяется  при  монтаже  различных
элементов  радиоэлектронной  техники  и  при  герметизации  корпусов.  Недостаток:  сложность
юстировки оптической системы.

– Микроплазменная сварка является разновидностью сварки плавлением. Отличительная

особенность процесса – создание ионизированного потока инертного газа (смесь аргона с гелием
(до  70%),  с  водородом  (до  10—15%)  или  азотом).  Расплавление  металла  происходит  сжатой
дугой  прямого  действия  и  потоком  плотной  ионизированной  плазмы.  Этот  способ  сварки
применяется для герметизации корпусов приборов из ковара или никеля толщиной 0,1–0,3 мм


2. Термомеханическая сварка использует тепловую энергию и давление:



–    Термокомпрессионная  сварка  –  это  сварка,  которая  проводится  при  невысоких

давлениях  с  подогревом  соединяемых  деталей  (рис.2).  Один  из  соединяемых  материалов
(обычно вывод) при должен обладать достаточно высокой пластичностью. Является наиболее
распространенным  способом  монтажа  полупроводниковых  микроприборов  и  интегральных
микросхем в разнообразных корпусах гибкими проволочными проводниками.

При  приложении  температуры  и  давления  в  момент  осадки  в  результате  течения

пластичного металла вдоль поверхности другого металла происходит очистка места соединения
от оксидных плёнок, сближение поверхностей и образование между ними плотного контакта.
После  сварки  за  счёт  развития  процесса  диффузии  между  свариваемыми  материалами
полученное соединение упрочняется.

Основными  параметрами  режима  термокомпрессии  являются:  усилие  сжатия  Р,

температура нагрева инструмента или соединения Т, длительность выдержки под давлением t.
Температура нагрева не должна превышать температуру образования эвтектики соединяемых
материалов и колеблется для различных материалов от 250 до 450

о

С. Длительность выдержки

устанавливается  в  зависимости  от  сочетания  свариваемых  материалов  и  определяется
экспериментально путём оценки прочности соединения.



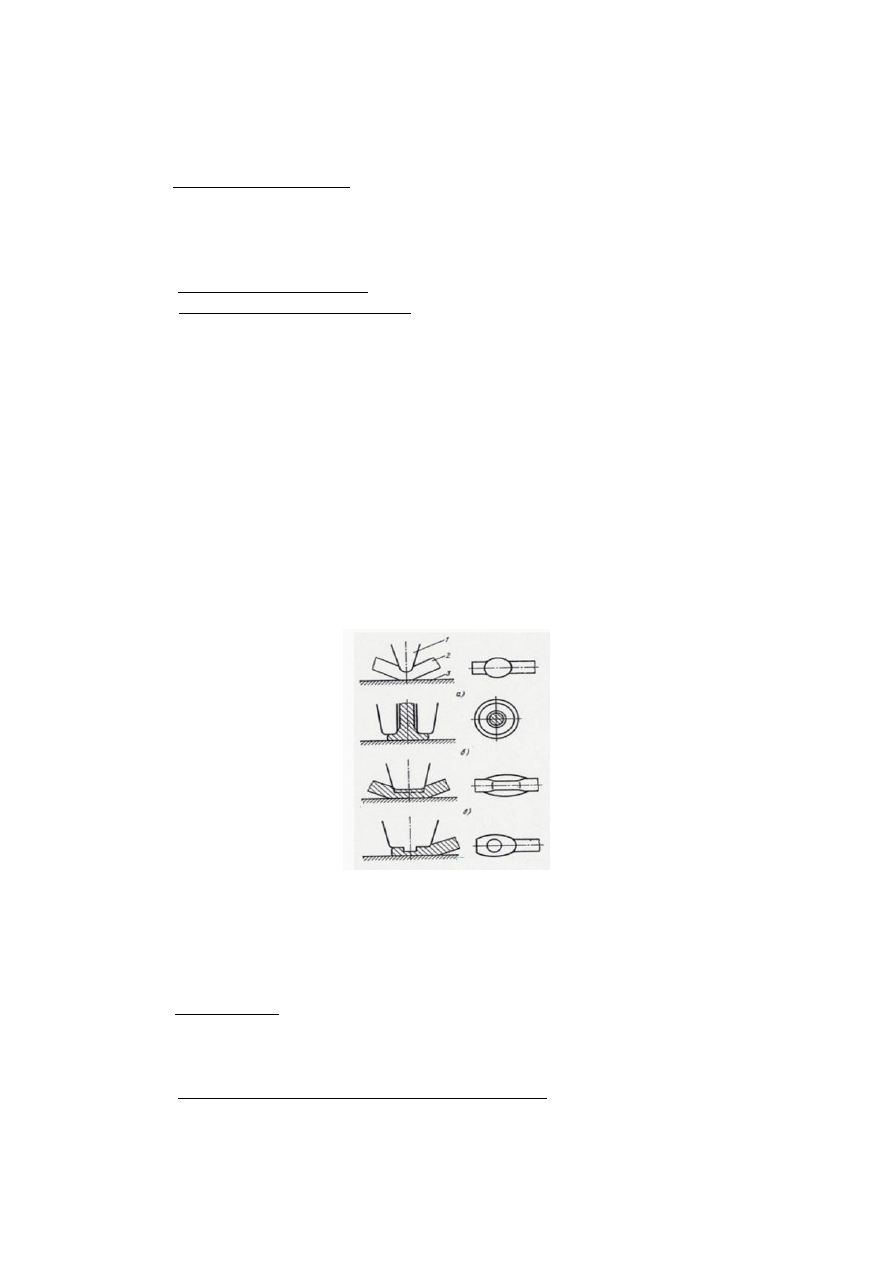

Рисунок 2 – Схема термокомпрессионной сварки



Достоинства:  стабильность  сварочного  инструмента  и  его  высокая  стойкость,  малая

чувствительность к изменению режима, простота контроля основных параметров процесса.

Недостатки:  ограниченное  число  сочетаний  свариваемых  материалов  (только

пластичные), необходимость весьма тщательной подготовки соединяемых деталей.


– Диффузионная сварка применяется для сварки разнородных материалов, основана на

диффузии  материалов  под  действием  давления  и  температуры.  Производится  в  вакууме  или
водороде. Применяться в производстве микросхем для сварки термокомпенсаторов кристаллов
и на других операциях

–  Сварка  давлением  с  косвенным  нагревом  (СКИН)  в  отличие  от  термокомпрессии

проводится инструментом, который импульсно нагревается проходящим по нему током (рис. 3).


background image

В следствии кратковременности процесса нагрева металлический проводник в месте контакта
нагревается до более высоких температур, чем при термокомпрессии.

Применяется  в  интегральных  микросхемах,  которые  не  допускают  общего  разогрева,

можно  сваривать  золотые,  алюминиевые  и  медные  проводники  диаметром  20–100  мкм  с
разнообразными  пленками,  напыленными  на  диэлектрические  или  полупроводниковые
подложки,  этот  метод  позволяет  приваривать  проводники  из  относительно  малопластичных
металлов к тонким плёнкам на керамических подложках.





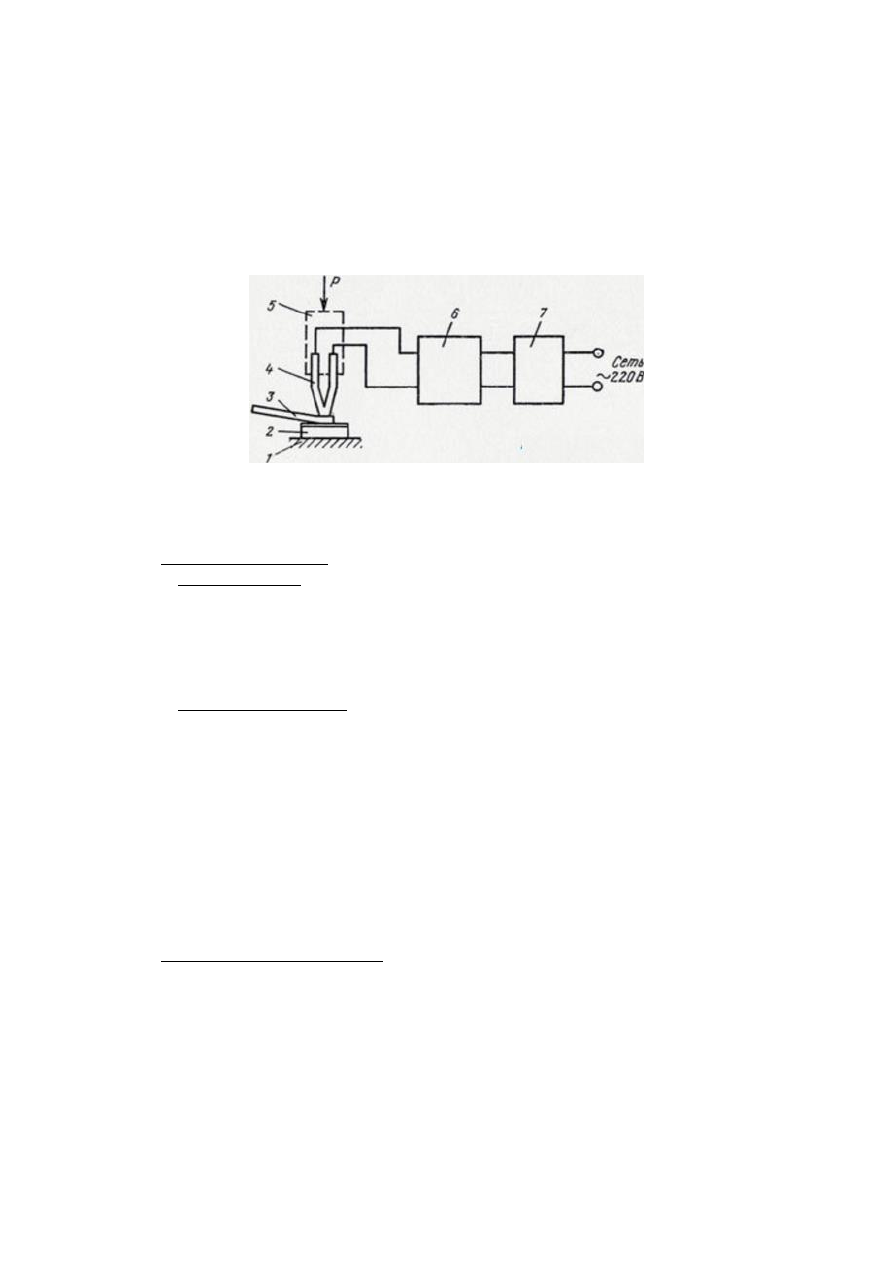

Рисунок 3 – Схема сварки давлением с косвенным нагревом, где 1 – рабочий столик; 2 –

подложка или полупроводниковый кристалл; 3 – проводник; 4 – V-образный инструмент
(пуансон); 5 — сварочная головка для создания давления; 6 – источник питания; 7 – реле

времени



3. Механическая сварка использует механическую энергию и давление:



–  Холодная  сварка  осуществляется  за  счет  пластической  деформации  свариваемых

деталей  под  действием  давления  без  дополнительного  подогрева.  Для  получения
высококачественного  сварного  соединения  при  холодной  сварке  необходимо  обеспечить
точную  сборку  и  чистоту  свариваемых  поверхностей  и  необходимую  степень  деформации,
зависящую  от  соединяемых  металлов.  В  микроэлектронике  этот  способ  применяется  для
герметизации металлостеклянных корпусов приборов.

–  Ультразвуковая  сварка  выполняется  за  счёт  возбуждения  в  свариваемых  деталях

упругих колебаний УЗ-частоты при одновременном создании определённого давления. Для УЗ-
микросварки  используют  оборудование  с  частотами  22,  44,  66,  88  кГц.  При  УЗ-сварке
температура нагрева непосредственно в зоне контакта не превышает 30…50% от температуры
плавления  соединяемых  материалов,  что  позволяет  использовать  этот  метод  для  соединения
чувствительных к нагреву материалов.


Свариваемые  материалы  предварительно  сжимаются  с  силой.  В  зону  контакта  с

помощью волновода вводится ультразвуковые колебания с частотой от 15 до 170 кГц, которые
разрушают  оксидную  пленку.  Происходит  атомарный  обмен  в  поверхностном  слое  под
действием колебательного движения.

Основным  элементом  установок  УЗ-сварки  является  инструмент,  форма  и  размер

рабочей части которого имеют важное значение для получения качественных соединений.

– Односторонняя контактная сварка распространенный способ соединения различных

электронных компонентов (рис.4).


background image



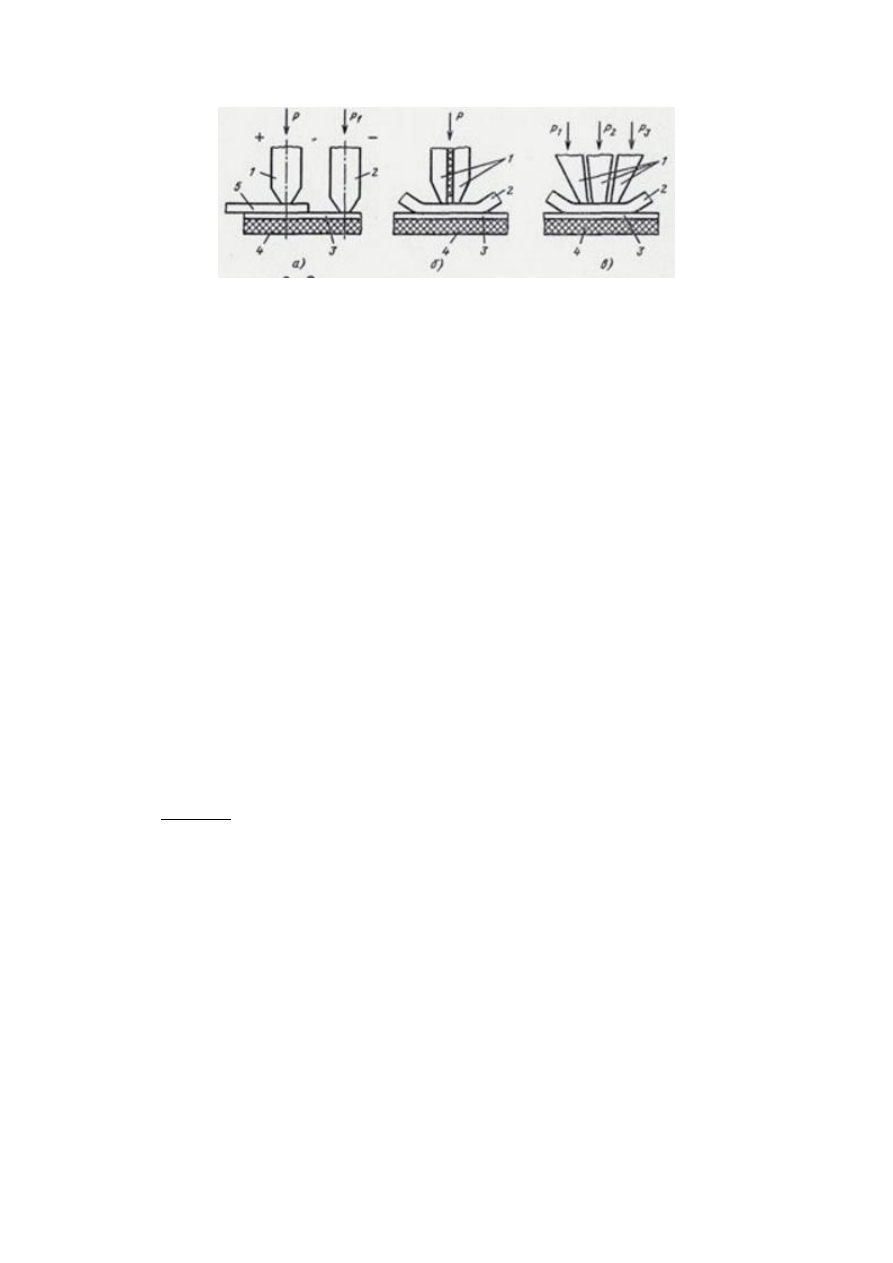

Рисунок 4 – Схемы односторонней контактной сварки:

a ) односторонняя точечная сварка, где 1 – электрод для сжатия спариваемых деталей и

подвода тока к проволоке; 2 – электрод для подвода тока к шине печатной платы; 3 –

контактная площадка или шина печатной платы; 4 – диэлектрическое основание печатной

платы; 5 – привариваемая проволока или лента; б) и в) односторонняя сварка соответственно

сдвоенным электродом (с параллельными зазорами) и строенным электродом трех-фазным
током (1 – электроды; 2 – приеариваемый проводник; 3 – тонкая металлическая пленка; 4 –

диэлектрическая подложка)



При  односторонней  точечной  контактной  сварке  (рис.  4  а)  один  электрод  прижимает

проволоку или ленту к контактной площадке, а второй электрод служит для подвода сварочного
тока к контактной площадке. Этот способ применяют для сварки весьма тонких проводников
(круглых  и  плоских)  с  относительно  толстым  материалом  и  для  сварки  проводников  с
электроосажденными пленками толщиной около 20 мкм.

Для присоединения круглых и плоских выводов навесных элементов к тонким пленкам

на  хрупких  подложках  и  к  печатному  монтажу  применяют  контактную  сварку  сдвоенным
электродом (рис. 4, б) и сварку строенным электродом трехфазным током (рис. 4, в) применяется
в  технологии  электрического  монтажа.  Сварку  осуществляют  инструментом-электродом,
изготовленным из вольфрама или молибдена в виде двух токопроводящих частей, разделённых
зазором 0,02…0,25 мм в зависимости от толщины или диаметра привариваемых выводов. Зазор
между  электродами  оказывает  значительное  влияние  на  глубину  проникновения  тока  и  на
термическую нагрузку печатного проводника в месте соединения с диэлектриком.




2 Электрическое соединение методом накрутки

Накрутка – это процесс создания электрического соединения путём навивки под натягом

определённого числа витков одножильного провода на штыревой вывод с острыми кромками.
Под действием приложенного усилия происходит разрушение оксидных плёнок на соединяемых
поверхностях и врезание острых граней вывода в провод. Образовавшееся газонепроницаемое
соединение  удерживается  благодаря  упругим  напряжениям,  возникшим  в  этих  элементах.
Концентрация  напряжений  в  зоне  контакта  и  среднее  давление  порядка  15…20  Мпа
обуславливают  взаимную  диффузию  металлов,  что  способствует  повышению  надёжности
соединения.

При монтаже накруткой применяют три вида соединений (рис.5):



немодифицированное (накрутка неизолированным проводом);



модифицированное (кроме витков оголённого провода на выводе имеется 1…2 витка

провода в изоляции, которая демпфирует воздействие знакопеременных нагрузок на элементы
контакта и уменьшает усталостные напряжения);



бандажное. В бандажном соединении соединяемый элемент (провод, вывод, шина и

пр.)  располагается  вдоль  широкой  поверхности  гранёного  вывода  и  на  них  накручивается
несколько витков бандажной проволоки (не менее восьми).
