Лабораторная работа

«Разработка управляющей программы для изготовления детали на

токарном станке с ЧПУ»



1 Цель работы

Приобретение  студентами  навыков  разработки  технологического  процесса

изготовления  деталей  на  токарных  и  фрезерных  станках  с  числовым  программным
управлением, написания управляющей программы для обработки детали.



2 Основные сведения из теории

Общие сведения о станках с ЧПУ

При  обработке  заготовки  на  металлообрабатывающем  станке  инструмент

совершает  относительные  перемещения  (ходы).  Совокупность  перемещений,
повторяющихся  при  изготовлении  каждой  детали,  называется  циклом  обработки.
Каждый  цикл  характеризуется  величиной  ходов  и  их  последовательностью.  В  общем
случае  программа  управления  станком

  это  последовательность  команд,

обеспечивающих заданное функционирование его рабочих органов станка.

При ручном управлении станком необходимую последовательность команд задает

рабочий, который, изучив чертеж и техническую документацию, составляет программу
работ, обрабатывает заготовку, контролирует  деталь, сравнивает  ее с  чертежом и при
наличии рассогласования устраняет возникшие неточности.

При  автоматическом  управлении  станком  необходимая  последовательность

команд  задается  программоносителем,  который  может  быть  выполнен  в  виде
материального аналога (кулачков, копиров, упоров и т. д.). Однако при смене объекта
производства нужно изготовить новый программоноситель и осуществить переналадку
станка.  Станки  с  таким  программным  управлением  обладают  высокой
производительностью, но время их переналадки достаточно велико.

Наибольшей  гибкостью  и  быстротой  переналадки  обладают  станки  с  ПУ,

управляемые  системами,  задающими  программу  работ  в  алфавитно-цифровом  коде.
Управляющая  программа  (УП)  может  быть  записана  на  программоносителях  в  виде
перфоленты,  перфокарты,  гибких  магнитных  дисков,  магнитной  ленты.  УП  можно
вводить и вручную, посредством клавишных панелей.

Числовое  программное  управление  или  ЧПУ

  означает  компьютеризованную

систему  управления,  считывающую  инструкции  специализированного  языка
программирования (например,

G-код

и управляющую приводами металло-, дерево- и

пластмасообрабатывающих станков и станочной оснасткой.

Основные преимущества станков с ЧПУ:
Высокий уровень автоматизации производства. Случаи вмешательства оператора

в работу станка сведены к минимуму.

Производственная  гибкость.  Для  обработки  разных  деталей  надо  всего  лишь

заменить программу. Сокращаются сроки подготовки и перехода на изготовление новых
деталей  благодаря  предварительной  подготовке  программ,  более  простой  и
универсальной технологической оснастке;

Высокая  точность  и  повторяемость  обработки.  По  одной  и  той  же  программе

можно изготовить тысячи практически идентичных деталей.


background image



Токарные станки с ЧПУ

Токарные  станки  с  ЧПУ  предназначены  для  наружной  и  внутренней  обработки

сложных заготовок деталей типа тел вращения. Они составляют самую значительную
группу по номенклатуре в парке станков с ЧПУ. На токарных станках с ЧПУ выполняют
традиционный  комплекс  технологических  операций:  точение,  отрезку,  сверление,
нарезание резьбы и др.

В основе классификации токарных станков с ЧПУ лежат следующие признаки:

 расположение оси шпинделя (горизонтальные и вертикальные станки);

  число  используемых  в  работе  инструментов  (одно-  и  многоинструментальные

станки);

  способы  их  закрепления  (на  суппорте,  в  револьверной  головке,  в  магазине

инструментов);

  вид  выполняемых  работ  (центровые,  патронные,  патронно-центровые,

карусельные, прутковые станки);

 степень автоматизации (полуавтоматы и автоматы).

Центровые станки с ЧПУ служат  для  обработки заготовок деталей типа валов с

прямолинейным и криволинейным контурами. На этих станках можно нарезать резьбу
резцом по программе.

Патронные станки с ЧПУ предназначены для обточки, сверления, развертывания,

зенкерования,  цекования,  нарезания  резьбы  метчиками  в  осевых  отверстиях  деталей
типа  фланцев,  зубчатых  колес,  крышек,  шкивов  и  др.;  возможно  нарезание  резцом
внутренней и наружной резьбы по программе.

Патронно-центровые станки с ЧПУ служат для наружной и внутренней обработки

разнообразных  сложных  заготовок  деталей  типа  тел  вращения  и  обладают
технологическими возможностями токарных центровых и патронных станков.

Карусельные  станки  с  ЧПУ  применяют  для  обработки  заготовок  сложных

корпусов.



3 Примеры решения задач

Пример  1.  Написать  программу  для  обработки  ступенчатого  вала  (рис.  1)  на

токарном станке с ЧПУ Reabin.



Рисунок 1 –  Эскиз детали

Заготовкой для вала будет служить цилиндр диаметром 40мм и длиной 80мм.


background image

Первоначально необходимо определить положение осей станка и точку,  которая

будет  нулем  детали  (Рис.  2).  От  этой  точки  будут  отсчитываться  координаты  при
написании программы.



Рисунок 2 –   Нулевая точка детали

В качестве нулевой точки выбрана крайняя точка на правом торце заготовки, так

как  деталь  будет  крепиться  в  патроне,  и  поджиматься  центром,  следовательно  левый
торец и центр сечения правого торца будут недоступны. После выбора нулевой точки
необходимо проставить все размеры относительно нее (рис. 3).



Рисунок 3 –  Простановка размеров относительно нуля детали

На следующем этапе непосредственно разрабатывается управляющая программа.

В ней будут использованы только две команды G00 (быстрое позиционирование) и G01
(линейная интерполяция). Программа представлена в табл. 1



Таблица 1 – Программа для детали «Вал»

№

Программа

Описание, эскиз

G00 Z1

G01 X-0.5 F25

G01 Z-26

G00 Z1

G01 X-1

G01 Z-26

G00 Z1

….

G01 X-5

/Обработка первой ступени./




background image

G01 Z-26

G00 Z1

Если подача в ходе обработки не изменяется ее
достаточно задать один раз в начале программы F25.

G00 Z1

G01 X-5,5

G01 Z-18

G00 Z1

G01 X-6

….

G01 X-7

G01 Z-18

G00 Z1

/Обработка второй ступени. Глубина резания 2мм, длина

обработки 18мм./



G00 Z1

G01 X-7,5

G01 Z-10

G00 Z1

G01 X-8

G01 Z-10

G00 Z1

….

G01 X-10

G01 Z-10

G00 Z1

/Обработка второй ступени. Глубина резания 3мм, длина
обработки 10мм./



G00 Z0

G00 X0

Отвод резца от детали в нулевую точку





4 Порядок выполнения работы. Задание

1. Ознакомиться с теоретическим содержанием работы и примерами написания

программ.

2. Написать программу для обработки вала (см. вариант задания из табл. 2)  на

токарном станке с ЧПУ  Reabin. Создать 3-D модель детали. Написать программу для
обработки данной детали в программе СПРУТ-САМ.





3. Написать программу для фрезеровки своих инициалов на фрезерном станке с

ЧПУ Reabin. Размер заготовки 70х140мм.
















background image

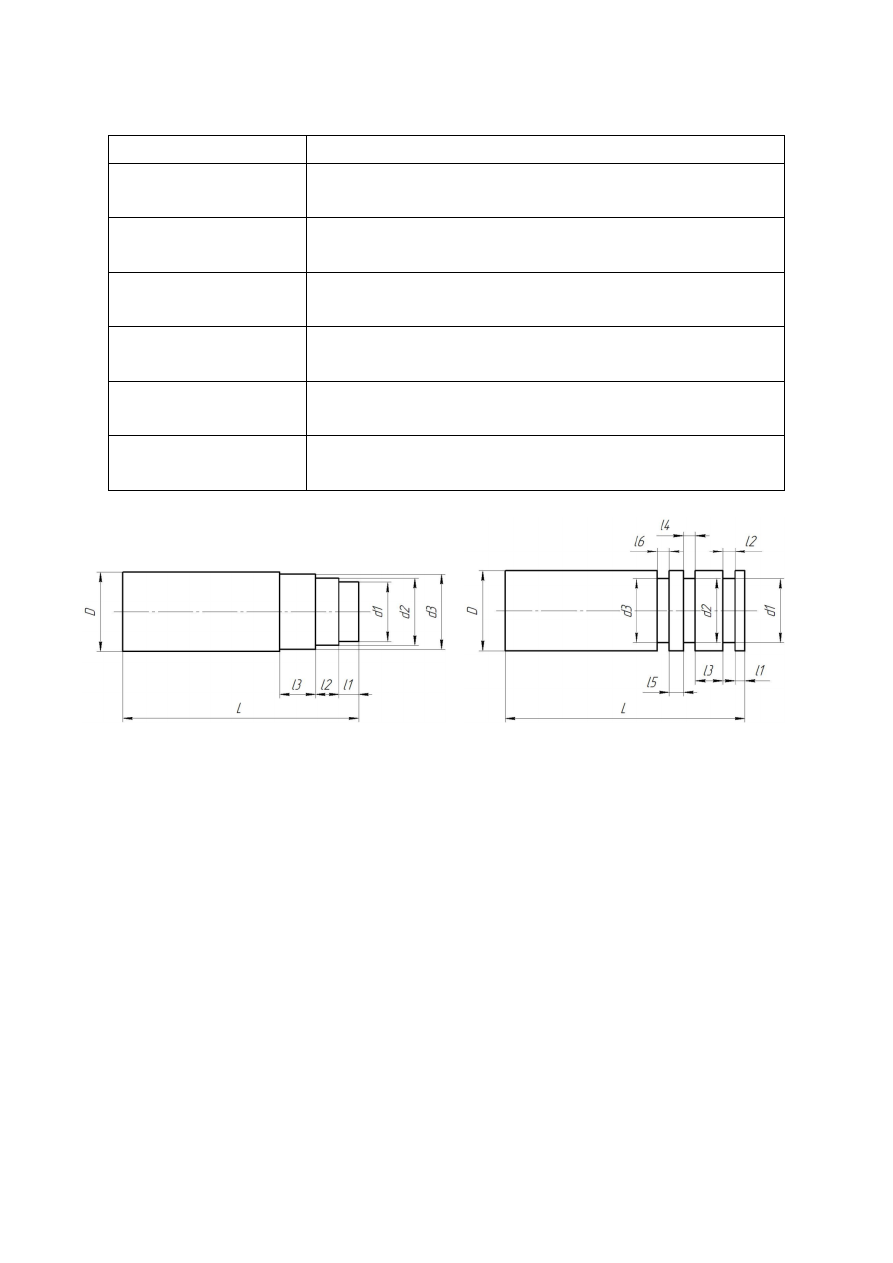

Таблица 2 – Варианты задания для разработки программы обработки вала

Номер варианта

Задание

Рис.  6  а)  d1=30,  d2=  35,  d3=  38,  l1=  5,  l2=  7,  l3=10,  D=40,

L=120

Рис.  6  а)    d1=30,  d2=  33,  d3=  36,  l1=  5,  l2=  5,  l3=5,  D=40,

L=120

Рис.  6  а)    d1=32,  d2=  35,  d3=  37,  l1=  7,  l2=  6,  l3=8,  D=40,

L=120

Рис. 6 б)  d1=34,  d2= 34, d3= 34, l1= 7, l2= 6, l3=10, l4=6,

l5=10, l6=6,  D=40, L=120

Рис. 6 б)  d1=34,  d2= 36, d3= 38, l1= 10, l2= 8, l3=15, l4=8,

l5=5, l6=8,  D=40, L=120

Рис. 6 б)  d1=38,  d2= 36, d3= 34, l1= 5, l2= 5, l3=5, l4=5, l5=5,

l6=5,  D=40, L=120



а)

б)

Рис. 4. Эскиз детали «Вал»



5. Контрольные вопросы

1. Виды станков
2. Преимущества и недостатки станков с ЧПУ
3. Расположение осей координат в станках с ЧПУ
4. Классификация станков с ЧПУ по технологическому назначению и

функциональным возможностям

5. Классификация станков с ЧПУ по способу подготовки и ввода управляющей

программы

6. Классификация токарных станков с ЧПУ
7. Основные части токарных станков с ЧПУ
8. Центровые, патронные, патронно-центровые  и карусельные станки с ЧПУ
9. Классификация фрезерных станков с ЧПУ
