11



Окончание табл. 2

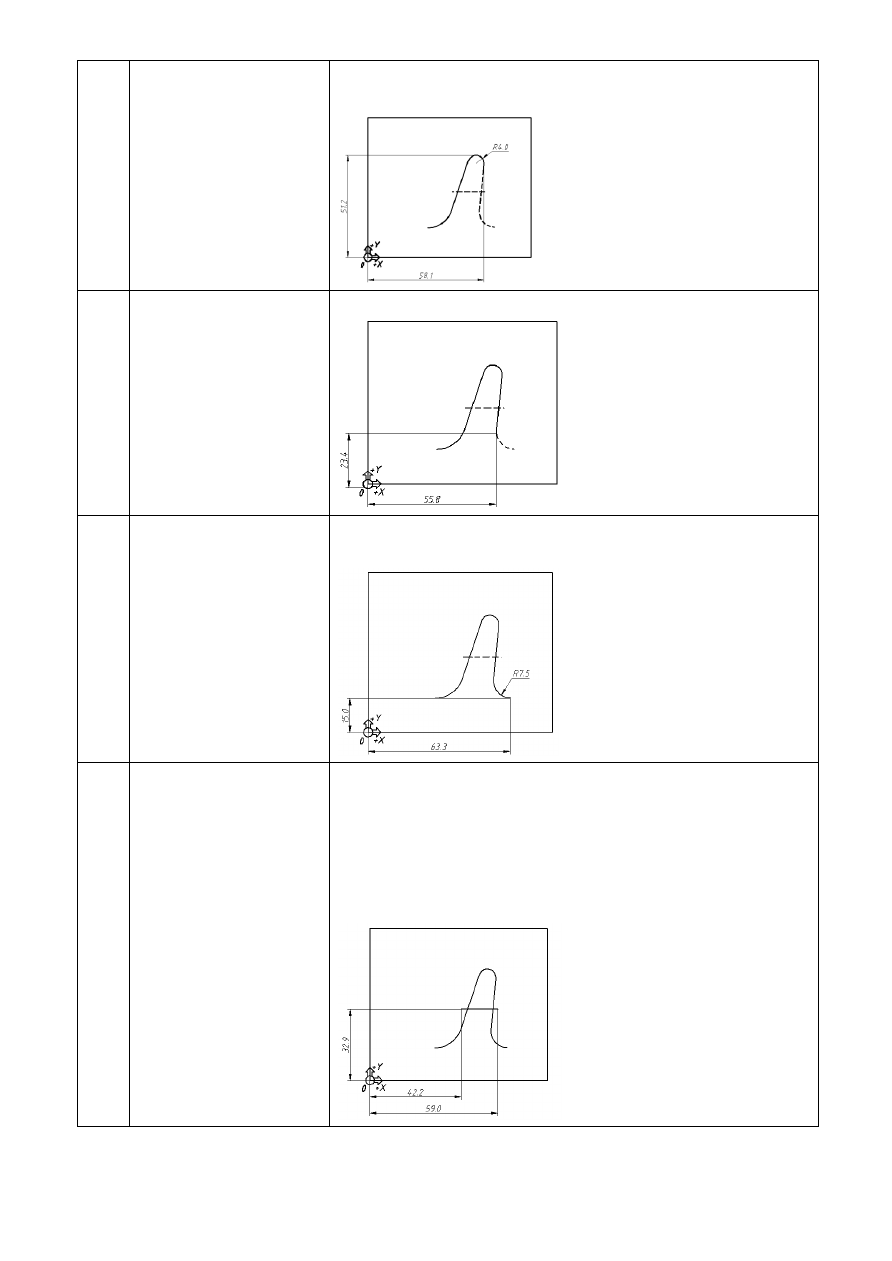

G02 X58,1 Y22 R4 F18



Фрезеровка  части  окружности  по  часовой  стрелке.  Подача
18мм/мин.



G01 X55,8 Y23,4  F25



Фрезеровка по прямой. Подача 25мм/мин.



G03  X63,3  Y15  R7,5

F18



Фрезеровка  части  окружности  против  часовой  стрелке.
Подача 18мм/мин.



G01 Z1

G00 X 59 Y32.9 F25

G01 Z-1

G01 X 42.2 Y32.9

G01 Z1

G00 X0 Y0



Поднятие фрезы (G01 Z1).
Быстрое перемещение фрезы в точку с координатами.
Углубление фрезы.
Фрезеровка по прямой.
Поднятие фрезы.
Возвращение фрезы в нулевую точку.




background image

12





4 Порядок выполнения работы. Задание

1.  Ознакомиться с теоретическим содержанием работы и примерами написания программ.

2.  Написать  программу  для  обработки  вала  (см.  вариант  задания  из  табл.  3)    на  токарном

станке  с  ЧПУ  Reabin.  Создать  3-D  модель  детали.  Написать  программу  для  обработки  данной
детали в программе СПРУТ-САМ.





3.  Написать  программу  для  фрезеровки  своих  инициалов  на  фрезерном  станке  с  ЧПУ

Reabin. Размер заготовки 70х140мм.







Таблица 3

Варианты задания для разработки  программы обработки вала

Номер варианта

Задание

Рис. 6 а) d1=30, d2= 35, d3= 38, l1= 5, l2= 7, l3=10, D=40, L=120

Рис. 6 а)  d1=30, d2= 33, d3= 36, l1= 5, l2= 5, l3=5, D=40, L=120

Рис. 6 а)  d1=32, d2= 35, d3= 37, l1= 7, l2= 6, l3=8, D=40, L=120

Рис. 6 б)  d1=34,  d2= 34, d3= 34, l1= 7, l2= 6, l3=10, l4=6, l5=10,

l6=6,  D=40, L=120

Рис. 6 б)  d1=34,  d2= 36, d3= 38, l1= 10, l2= 8, l3=15, l4=8, l5=5,

l6=8,  D=40, L=120

Рис.  6  б)    d1=38,    d2=  36,  d3=  34,  l1=  5,  l2=  5,  l3=5,  l4=5,  l5=5,

l6=5,  D=40, L=120



а)

б)

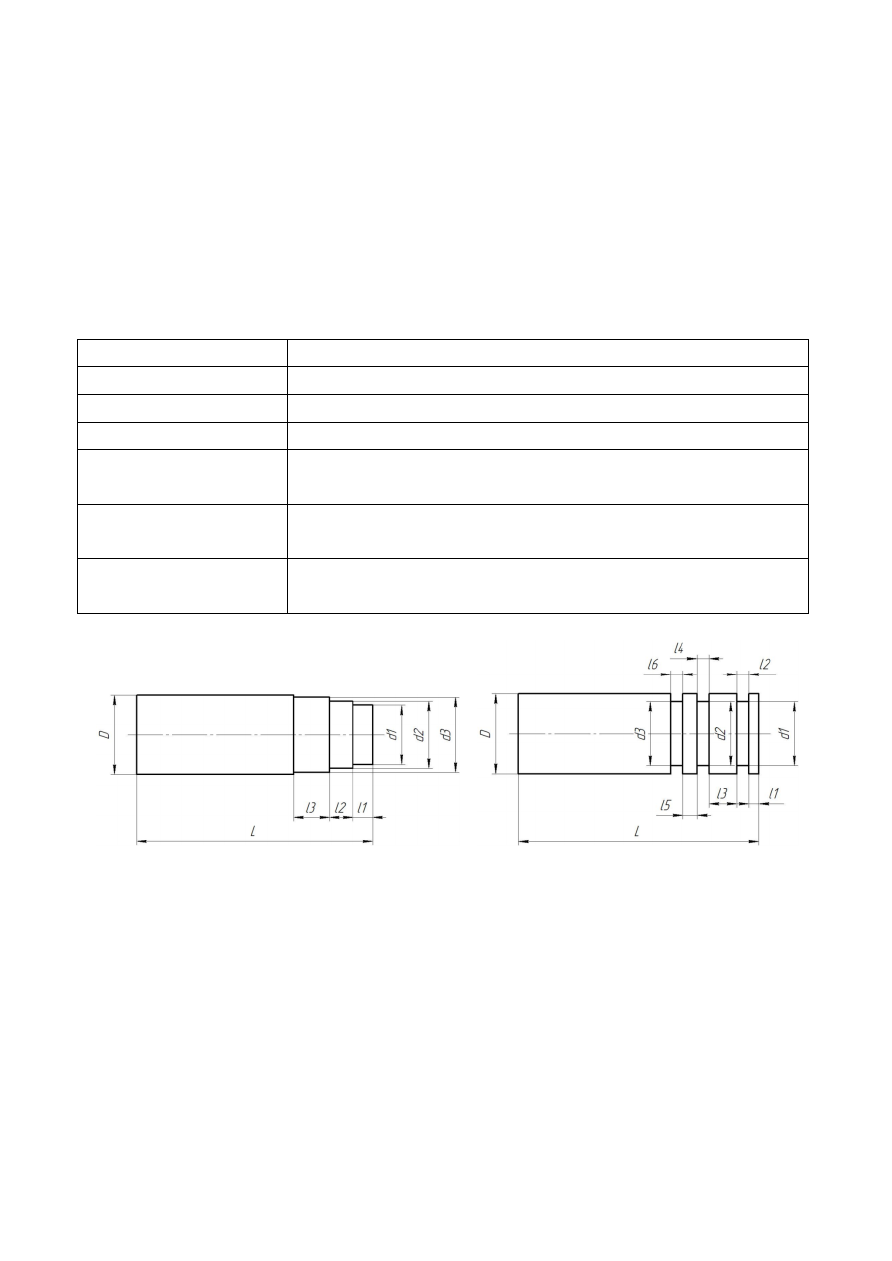

Рис. 6. Эскиз детали «Вал»



5. Контрольные вопросы

1. Виды станков

2. Преимущества и недостатки станков с ЧПУ

3. Расположение осей координат в станках с ЧПУ

4. Классификация станков с ЧПУ по технологическому назначению и функциональным

возможностям

5. Классификация станков с ЧПУ по способу подготовки и ввода управляющей программы

6. Классификация токарных станков с ЧПУ


background image

13



7. Основные части токарных станков с ЧПУ

8. Центровые, патронные, патронно-центровые  и карусельные станки с ЧПУ

9. Классификация фрезерных станков с ЧПУ

10. Основные части  фрезерных станков с ЧПУ

11. Программирование станков с ЧПУ

12. Кадр программы.

13. Подготовительная функция,  дополнительная функция, функция шпинделя, функция

инструмента, функция подачи.

14. Список основных G-функций для систем с ЧПУ (G00, G01, G02, G03).

15. Список дополнительных М-функций

16. Ручное программирование,  программирование на стойке ЧПУ и программирование при

помощи CAM-систем.
