МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РФ
ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ
УЧРЕЖДЕНИЕ ВЫСШЕГО ОБРАЗОВАНИЯ
«КАЗАНСКИЙ НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ ТЕХНИЧЕСКИЙ
УНИВЕРСИТЕТ им. А.Н. ТУПОЛЕВА-КАИ»
Чистопольский филиал «Восток»
Кафедра приборостроения
МЕТОДИЧЕСКИЕ УКАЗАНИЯ К КУРСОВОЙ РАБОТЕ
по дисциплине
«СХЕМОТЕХНИКА ЭВМ»
Индекс по учебному плану: Б1.В.ДВ.03.01
Направление подготовки: 09.03.01 Информатика и вычислительная техника
Квалификация: Бакалавр
Профиль подготовки: Вычислительные машины, комплексы, системы и сети
Вид профессиональной деятельности: проектно-конструкторская, проектно-
технологическая
Чистополь
2017 г.
В курсовой работе предлагается разработать устройство контроля за со-
стоянием некоторого циклического процесса по заданной структурной схеме.
Правильному протеканию процесса отвечает некоторая смена контрольных сиг-
налов от такта к такту:
Х1Х2Х3 = 000 – 110 – 000 – 011 – 000 – 101 – 000
В ходе выполнения курсовой работы необходимо выполнить неформальный
синтез дискретного автомата, получить схему электрических принципиальную
устройства контроля и разработать отдельные узлы устройства.
Основная часть расчетно-пояснительной записки включает в себя:
библиографическую проработку;
анализ технических требований;
расчет технических характеристик преобразователя по заданным точност-
ным, временным и функциональным требованиям;
расчет и разработку принципиальных электрических схем функционирова-
ния узлов преобразователя;
разработку и оформление принципиальных электрических схем устройства.
Объем расчетно-пояснительной записки - 20...35 страниц.
Графическая часть должна содержать:
принципиальную электрические схему устройства (формат А1).
Пусть задана блок-схема устройства контроля за состоянием некоторого
циклического процесса (рис.1). Правильному протеканию процесса отвечает сле-
дующая смена контрольных сигналов от такта к такту:
Х
1
Х
2
Х
3
= 000 – 110 – 000 – 011 – 000 – 101 – 000
Рис. 1
Нарушение этой последовательности говорит о сбое в работе системы, на
которой контролируемый процесс реализован.
При обнаружении сбоя схема анализа выдает набор Z
k
, по которому форми-
руются сигналы перезапуска:
QO – сигнал прерывания процесса;
Q1, Q2 – сигналы возврата к началу прерванного цикла;
Q3 – стартовый сигнал для возобновления прерванного цикла и перевода
схемы анализа в режим индикации неисправности.
Если сбоя на повторном цикле не проявится, схема анализа выходит на ос-
новной рабочий режим. Если же попытка повторения прерванного цикла не увен-
чается успехом, индицируется неисправность, процесс останавливается.
Начальная установка устройства выполняется от механической кнопки с
последующим формированием одиночного импульса нужной длительности и по-
лярности. Тактовая частота 1 МГц. Длительность синхроимпульсов 0,5 мкс.
Требуется разработать электрическую принципиальную схему устройства
контроля в целом в базисе ИС KI55 из условия минимизации числа корпусов мик-
росхем. При этом энергопотребление должно быть возможно малым. В процессе
проектирования необходимо учесть, что по сигналу прерывания процесса (сигнал
Q0) осуществляется блокировка регистров (сигналом
), которая снимается
стартовым сигналом Q3.
Реализация схемы анализа – асинхронная.
Схема перезапуска – синхронная.

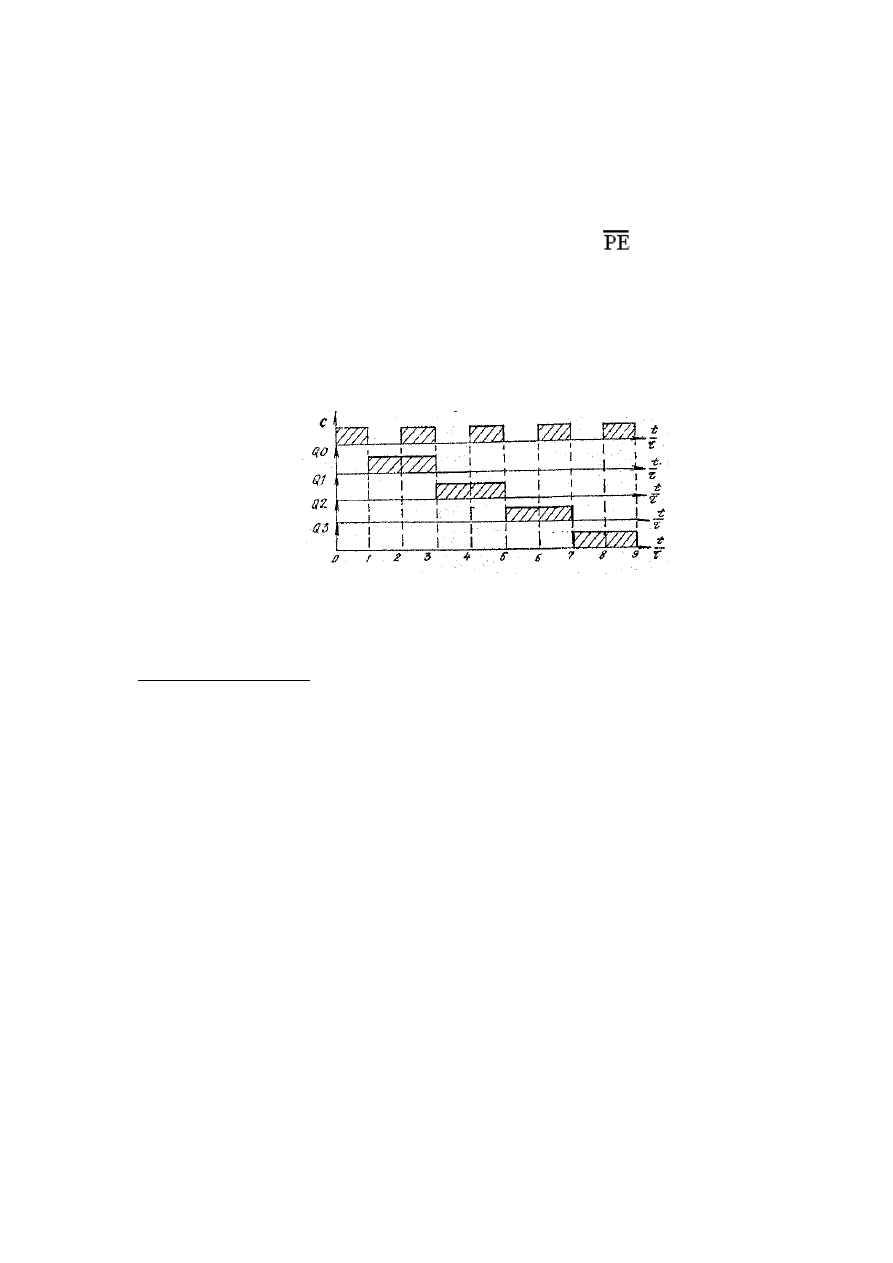

Временные диаграммы сигналов перезапуска отвечают рис. 2
Рис. 2.
Этапы выполнения
Как видно из рис. 1 схема состоит из нескольких узлов:
1. Схема начальной установки.
2. Схема анализа.
3. Схема формирования сигнала перезапуска.
4. Схема индикации неисправности.

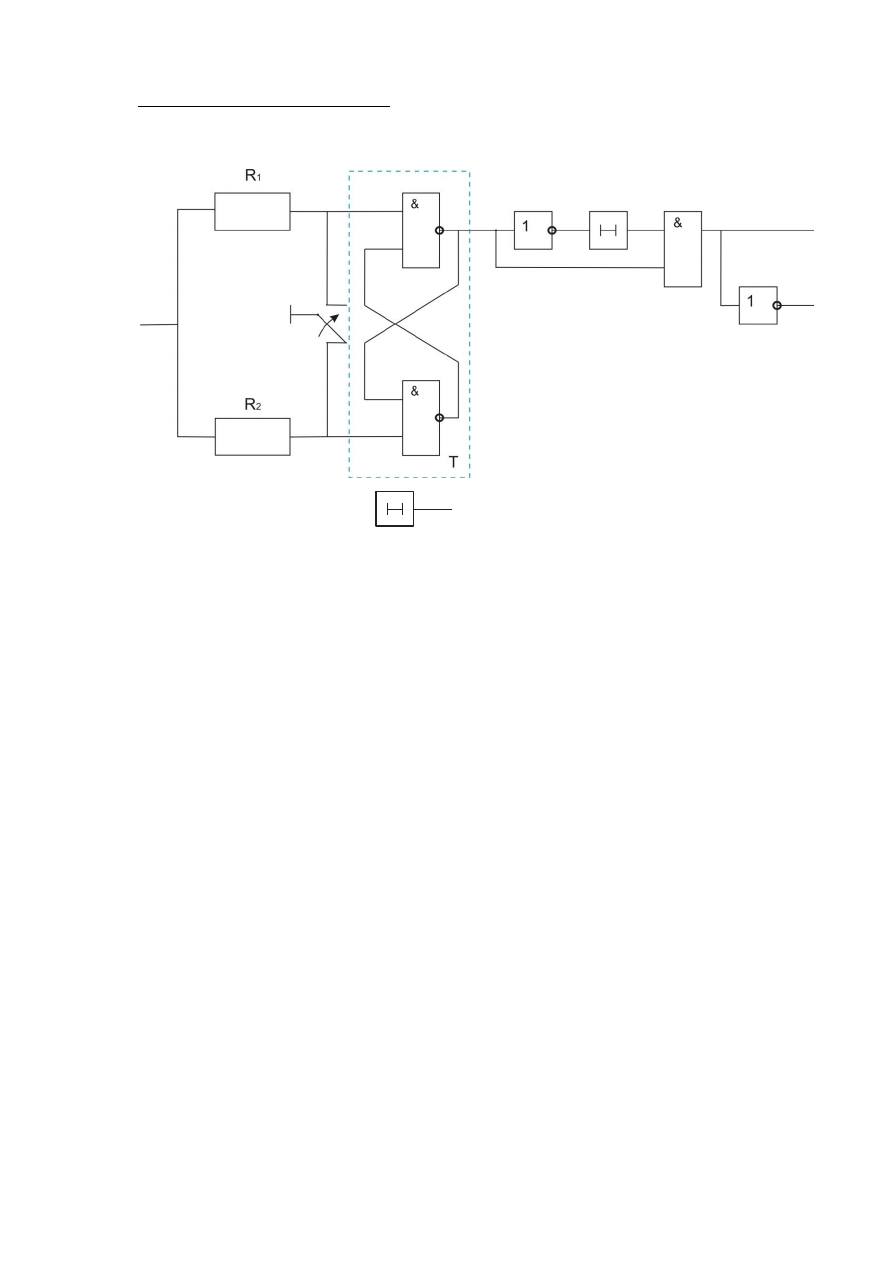

Схема начальной установки
Реализована на микросхемах К155ЛА3, К155ЛИ1:
Где в качестве элемента
мы используем 4 инвертора, тогда время
задержки будет равно 60 нс (время задержки одного инвертора = 15 нс).
С помощью Т- бистабильной ячейки устраняются дребезги контактов.
Схема является типовой и используется уже в готовом виде.
